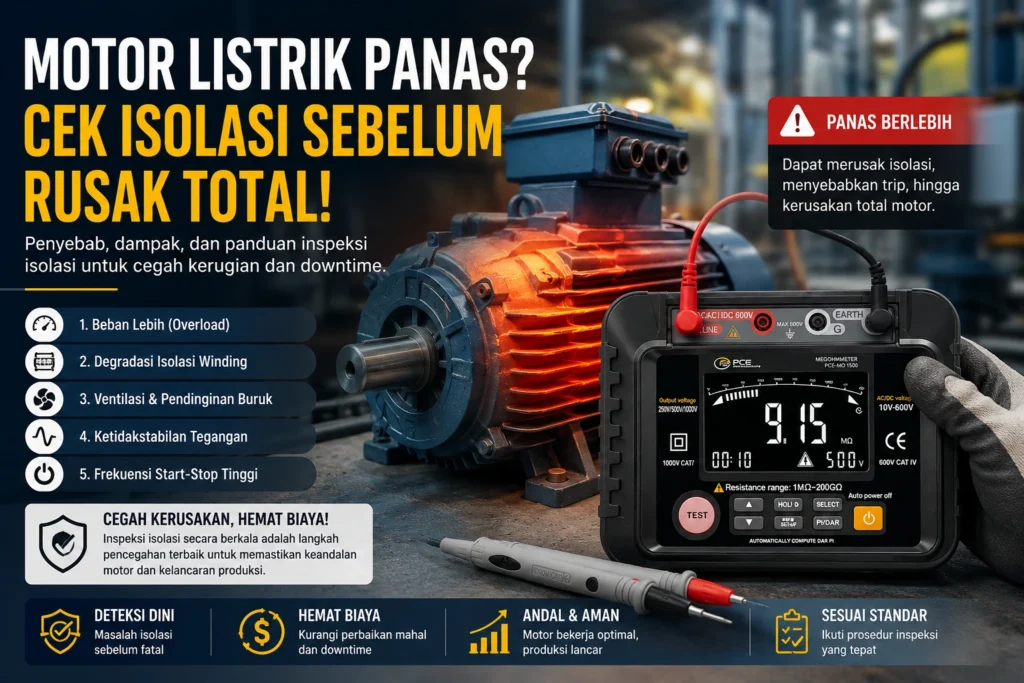

5 Penyebab Motor Listrik Panas dan Cara Mengecek Kondisinya Sebelum Rusak

Mengapa Motor Listrik Panas Berlebih Menjadi Masalah Kritis di Industri?

Overheating bukan sekadar masalah suhu tinggi yang mengganggu. Panas berlebih adalah sinyal bahwa ada sesuatu yang salah secara fundamental pada motor, dan jika dibiarkan, akan mempercepat degradasi komponen internal yang paling vital: isolasi winding.

Pendekatan yang benar dalam pengelolaan motor industri adalah pencegahan, bukan menunggu kerusakan terjadi. Standar Kompetensi Kerja Nasional Indonesia (SKKNI) untuk sektor industri petrokimia hulu menekankan bahwa fokus utama haruslah pada kemampuan untuk mencegah terjadinya kerusakan, bukan sekadar mengatasi kerusakan yang sudah terjadi. Operator dan teknisi juga dituntut untuk mampu mengenali tanda-tanda peringatan dini dari peralatan yang berpotensi menimbulkan masalah. ^[1]

Dengan memahami penyebab motor listrik panas, Anda dapat menentukan langkah pemeriksaan yang tepat dan menjadwalkan tindakan perbaikan sebelum motor benar-benar gagal beroperasi.

5 Penyebab Motor Listrik Panas yang Sering Terjadi di Lapangan

Berdasarkan praktik umum di industri dan bukti dari berbagai sumber, berikut adalah faktor-faktor yang paling sering menyebabkan motor listrik overheat. Perlu dicatat bahwa daftar ini bukanlah daftar universal yang definitif, melainkan faktor-faktor yang paling sering ditemui di lapangan.

1. Beban Lebih (Overload)

Motor dipaksa bekerja melebihi kapasitas desainnya. Kondisi ini menyebabkan arus listrik yang ditarik motor meningkat secara signifikan, dan peningkatan arus ini menghasilkan panas berlebih pada belitan. Beban lebih bisa terjadi karena perubahan proses produksi, mesin yang digerakkan mengalami masalah mekanis (misalnya bearing macet), atau salah pemilihan spesifikasi motor sejak awal. Sumber dari Universitas Medan Area menyebutkan bahwa motor yang tidak cocok dengan aplikasinya merupakan salah satu penyebab umum overheating. ^[2]

2. Degradasi Isolasi Winding

Ini adalah akar masalah yang paling kritis. Seiring waktu dan akibat stres termal, isolasi winding melemah. Isolasi yang melemah dapat menyebabkan arus bocor (leakage current) yang memanaskan motor dari dalam. Analisis risiko dengan metode FMEA di PLTU Tanjung Jati B menemukan bahwa overheating akibat arus bocor adalah risiko paling kritis dengan Risk Priority Number (RPN) tertinggi, yaitu 576. Ini menunjukkan dampak serius yang bisa ditimbulkan oleh isolasi yang mulai rusak. ^[3]

3. Ventilasi dan Pendinginan Buruk

Debu, kotoran, atau penghalang lain pada sirip pendingin atau kipas motor menghambat pembuangan panas. Akibatnya, suhu operasi motor naik secara bertahap. Kurangnya ventilasi di sekitar motor juga menjadi faktor yang disebutkan sebagai penyebab umum overheating. ^[2]

4. Ketidakstabilan Tegangan dan Ketidakseimbangan Fasa

Tegangan yang terlalu tinggi, terlalu rendah, atau tidak seimbang antar fasa menyebabkan motor menarik arus yang tidak seimbang. Kondisi ini menghasilkan panas tambahan pada belitan dan dapat mempercepat penuaan isolasi. Pasokan tegangan yang salah juga disebut sebagai salah satu penyebab motor cepat panas. ^[2]

5. Frekuensi Start-Stop Tinggi dan Duty Cycle Tidak Sesuai

Arus start pada motor induksi sangat tinggi. Ketika rotor motor induksi tiga fasa terkunci, arus yang mengalir dapat melebihi lima kali arus beban penuh. ^[4] Panas yang dihasilkan dari arus start yang tinggi ini sangat signifikan. Jika motor sering start-stop atau dipaksa bekerja kontinu padahal dirancang untuk intermittent duty, akumulasi panas akan cepat meningkatkan suhu motor dan mempercepat degradasi isolasi.

Dampak Panas Berlebih pada Isolasi Motor Listrik

Isolasi winding adalah komponen paling rentan terhadap panas. Stres termal mempercepat penuaan isolasi dan mengurangi kemampuannya untuk menahan tegangan. Ini bukan sekadar teori; dampaknya sangat nyata dan terukur.

Sebuah sumber informatif dari Universitas Medan Area menyebutkan bahwa peningkatan suhu belitan motor sebesar 18°F (10°C) dapat mengurangi masa pakai insulasi hingga 50%. ^[2] Namun, perlu dicatat bahwa klaim ini berasal dari artikel informatif, bukan penelitian peer-review, sehingga perlu verifikasi lebih lanjut dari sumber primer.

Isolasi yang melemah akan menyebabkan arus bocor, yang pada akhirnya bisa berujung pada short circuit atau ground fault. Survei yang dilakukan oleh Institute of Electrical and Electronics Engineers (IEEE) menunjukkan bahwa penyebab utama kegagalan operasi motor listrik umumnya diakibatkan oleh kegagalan isolasi. ^[5]

Studi kasus di PLTU Tanjung Jati B memberikan gambaran nyata tentang risiko ini. Analisis FMEA menunjukkan bahwa degradasi isolasi akibat kelembapan tinggi adalah mode kegagalan prioritas kedua dengan RPN 504. Yang lebih mengkhawatirkan, 4 dari 6 motor yang diteliti pernah mengalami kondisi kritis dengan tahanan isolasi di bawah 5 MΩ, yang mengharuskan penghentian operasi segera. ^[3]

Cara Mengecek Kondisi Motor Listrik Sebelum Rusak: Panduan Inspeksi Isolasi

Pemeriksaan kondisi motor listrik tidak harus menunggu sampai muncul gejala yang parah. Ada prosedur inspeksi yang bisa dilakukan secara rutin untuk mendeteksi masalah sejak dini. Fokus utamanya adalah pada pengukuran tahanan isolasi sebagai indikator kesehatan motor.

Inspeksi Visual dan Fungsional

Langkah awal yang sederhana namun penting:

• Periksa kebersihan ventilasi dan sirip pendingin. Pastikan tidak ada debu atau kotoran yang menghalangi aliran udara.
• Dengarkan suara bearing. Suara kasar atau berdecit bisa menjadi indikasi awal masalah mekanis.
• Rasakan getaran motor. Getaran yang berlebihan bisa menandakan ketidakseimbangan atau misalignment.
• Periksa sambungan kabel. Pastikan tidak ada kabel yang longgar atau terminal yang korosi.
• Ukur suhu operasi motor dengan thermogun untuk mendeteksi hotspot yang tidak normal.

Pemantauan parameter operasional seperti temperatur dan vibrasi ini adalah bagian penting dari preventive maintenance untuk mendeteksi masalah sejak dini. ^[6] Standar kompetensi kerja juga menekankan bahwa variabel-variabel kritis seperti amper, temperatur, dan vibrasi harus dimonitor. ^[1]

Pengukuran Tahanan Isolasi (Insulation Resistance / IR)

Ini adalah langkah kunci dalam menilai kesehatan motor. Gunakan insulation tester (megger) untuk mengukur resistansi antara winding dan ground (body motor). Nilai yang rendah mengindikasikan isolasi yang melemah.

Prosedur pengukuran IR melibatkan pengukuran pada menit ke-1 dan menit ke-10, koreksi suhu ke 40°C, dan perbandingan hasil dengan standar IEEE 43-2013. ^[5]

Interpretasi Hasil IR

Hasil pengukuran IR harus dibandingkan dengan standar yang berlaku. Berdasarkan standar IEEE 43-2013 yang digunakan dalam studi di PLTU Tanjung Jati B, berikut adalah level tahanan isolasi untuk motor induksi:

Motor dengan nilai tahanan isolasi di bawah 2 MΩ harus segera dihentikan operasinya dan menjalani inspeksi serta perbaikan menyeluruh. ^[3]

Pengukuran Indeks Polarisasi (PI) dan Dielectric Absorption Ratio (DAR)

Selain nilai IR absolut, rasio antara pengukuran pada menit ke-10 dan menit ke-1 juga penting. PI adalah rasio IR 10 menit / IR 1 menit. Nilai PI di atas 2 dianggap baik untuk kelas termal B ke atas. ^[5]

Alat seperti Electrical Tester PCE-MO 1500 dapat digunakan untuk mengukur IR, PI, dan DAR secara akurat. Alat ini memiliki memori internal untuk menyimpan hingga 100 data pengukuran, yang sangat berguna untuk analisis tren performa motor dari waktu ke waktu.

Studi Kasus: Mencegah Kerusakan Fatal dengan Inspeksi Isolasi di PLTU

Untuk memahami betapa pentingnya inspeksi rutin, mari kita lihat bukti nyata dari lapangan. Sebuah studi di PLTU Tanjung Jati B melakukan pengukuran tahanan isolasi pada 6 motor Waste Water Transfer Pump dari Februari 2024 hingga Agustus 2025. ^[3]

Hasilnya sangat mengejutkan:

• 4 dari 6 motor pernah mengalami kondisi kritis dengan tahanan isolasi di bawah 5 MΩ, yang mengharuskan penghentian operasi segera.
• Motor 3A mengalami penurunan tahanan isolasi paling signifikan, dari 345 MΩ menjadi 0,832 MΩ. Ini menunjukkan degradasi yang sangat cepat dan ekstrem.
• Studi ini juga menemukan korelasi kuat antara degradasi isolasi dengan kondisi musim hujan, yang menyoroti pengaruh kelembapan terhadap kesehatan isolasi motor.

Kasus ini menegaskan bahwa inspeksi rutin dengan insulation tester sangat penting. Tanpa inspeksi ini, penurunan isolasi yang cepat seperti pada motor 3A tidak akan terdeteksi hingga motor benar-benar gagal total, menyebabkan downtime produksi yang mahal dan berpotensi mengganggu operasi pembangkit secara keseluruhan.

Rekomendasi Alat untuk Inspeksi Motor Listrik: Electrical Tester PCE-MO 1500

Untuk melakukan pengukuran IR, PI, dan DAR secara akurat dan andal, Anda memerlukan insulation tester yang berkualitas. Electrical Tester PCE-MO 1500 adalah salah satu contoh alat yang dirancang khusus untuk inspeksi motor, kabel, dan panel listrik di lingkungan industri.

Alat ini memiliki kemampuan mengukur resistansi hingga 200 GΩ dengan tegangan uji yang dapat dipilih dari 250 V hingga 2500 V. Fitur ini memungkinkan teknisi untuk menyesuaikan tegangan uji dengan rating tegangan motor yang diperiksa. Selain itu, alat ini dilengkapi fitur untuk mengukur PI dan DAR secara otomatis, yang menyederhanakan proses pengukuran dan interpretasi hasil.

Fitur memori internal yang dapat menyimpan hingga 100 data pengukuran memungkinkan teknisi untuk merekam dan menganalisis tren performa peralatan secara berkala. Ini adalah praktik terbaik dalam maintenance prediktif, di mana Anda tidak hanya melihat nilai sesaat, tetapi juga bagaimana nilai tersebut berubah dari waktu ke waktu. Dengan standar keselamatan CAT IV 600 V, alat ini dirancang untuk penggunaan di lingkungan industri yang menuntut keamanan tinggi.

Kesimpulan: Utamakan Pencegahan, Jangan Menunggu Motor Rusak

Motor listrik yang panas adalah gejala yang tidak boleh diabaikan. Memahami penyebab motor listrik panas adalah langkah pertama untuk melakukan tindakan pencegahan yang tepat. Namun, yang lebih penting adalah melakukan pemeriksaan kondisi motor listrik secara rutin, terutama pengukuran tahanan isolasi.

Degradasi isolasi adalah akar dari banyak kegagalan motor. Inspeksi tahanan isolasi secara berkala, menggunakan standar seperti IEEE 43-2013, adalah cara paling efektif untuk memantau kesehatan motor dan mendeteksi masalah sejak dini. Prinsip ini sejalan dengan standar kompetensi kerja yang menekankan pencegahan kerusakan daripada mengatasi kerusakan. ^[1]

Investasi dalam alat ukur yang andal seperti Electrical Tester PCE-MO 1500 dan prosedur inspeksi rutin jauh lebih murah dibandingkan biaya perbaikan atau penggantian motor yang rusak total, belum lagi kerugian akibat downtime produksi yang tidak terduga.

FAQ

Apa penyebab paling umum motor listrik cepat panas di industri?

Penyebab paling umum meliputi beban lebih (overload), degradasi isolasi winding yang menyebabkan arus bocor, ventilasi dan pendinginan yang buruk, ketidakstabilan tegangan atau ketidakseimbangan fasa, serta frekuensi start-stop yang tinggi. Overheating akibat arus bocor dari isolasi yang melemah tercatat sebagai risiko paling kritis dalam analisis FMEA di PLTU Tanjung Jati B. ^[3][2]

Berapa nilai tahanan isolasi motor listrik yang dianggap baik?

Berdasarkan standar IEEE 43-2013, nilai tahanan isolasi di atas 100 MΩ dianggap sangat bagus, 50-100 MΩ bagus, dan 10-50 MΩ normal. Nilai di bawah 10 MΩ dianggap tidak normal, dan di bawah 2 MΩ masuk kategori buruk dan motor harus segera dihentikan operasinya. ^[3]

Apa itu Polarization Index (PI) dan mengapa penting untuk diukur?

Polarization Index (PI) adalah rasio antara tahanan isolasi yang diukur pada menit ke-10 dibagi dengan nilai pada menit ke-1. PI adalah indikator yang lebih baik daripada nilai IR tunggal karena kurang dipengaruhi oleh suhu dan kelembapan. Nilai PI di atas 2 dianggap baik untuk motor dengan kelas termal B ke atas, menunjukkan isolasi dalam kondisi sehat. ^[5]

Bagaimana cara mengukur tahanan isolasi motor listrik dengan insulation tester?

Pastikan motor dalam kondisi mati dan terisolasi dari sumber listrik. Hubungkan probe insulation tester ke terminal winding dan body motor. Atur tegangan uji sesuai rating motor (misalnya 500V untuk motor 380V). Tekan tombol test dan catat nilai IR pada menit ke-1 dan menit ke-10. Hitung nilai PI dan bandingkan hasilnya dengan standar IEEE 43-2013. ^[5]

Apa yang harus dilakukan jika nilai tahanan isolasi motor rendah?

Jika nilai tahanan isolasi berada di zona kritis (<5 MΩ) atau buruk (<2 MΩ), motor harus segera dihentikan operasinya. Lakukan inspeksi menyeluruh untuk mencari penyebabnya, seperti kelembapan, kontaminasi, atau kerusakan fisik. Dalam beberapa kasus, motor bisa dipulihkan dengan proses pengeringan (drying) dan pembersihan, seperti yang terjadi pada motor 1B di PLTU Tanjung Jati B yang berhasil pulih dari 0,272 MΩ menjadi 306 MΩ setelah tindakan pemeliharaan. ^[3]

Apakah motor listrik yang panas selalu berarti akan rusak?

Tidak selalu. Motor yang panas bisa jadi karena lingkungan sekitar yang panas atau ventilasi yang buruk, dan bisa membaik setelah kondisi tersebut diperbaiki. Namun, panas berlebih adalah tanda peringatan yang tidak boleh diabaikan. Jika dibiarkan, panas berlebih akan mempercepat degradasi isolasi dan mengurangi masa pakai motor secara signifikan. Pemeriksaan menyeluruh diperlukan untuk menentukan apakah ada masalah serius pada motor. ^[2]
