PCE-VM 5000; Perekam Getaran Untuk Deteksi Kerusakan Pompa

Bayangkan sebuah instalasi pengolahan air limbah yang tiba-tiba bising. Pompa aerasi utama bergetar lebih kuat dari biasanya, suhu bearing naik, dan operator hanya punya waktu singkat sebelum laju aerasi turun dan biaya operasional melambung. Dalam situasi seperti ini, keputusan cepat berbasis data getaran yang akurat sangat menentukan: hentikan, kurangi beban, atau lanjutkan operasi sambil menyiapkan perawatan terjadwal.

Solusi utamanya adalah pengukuran getaran yang serempak di beberapa titik—motor, bearing, dan housing—dengan pencatatan yang dapat ditinjau kembali. Di sinilah PCE-VM 5000 hadir sebagai alat praktis untuk merekam percepatan, kecepatan, dan perpindahan getaran secara simultan pada empat kanal dengan pencatatan SD card dan ekspor ke Excel. Halaman resmi PCE menjelaskan bahwa instrumen ini mengukur pada rentang frekuensi 10 Hz–1 kHz dan menyimpan data ke kartu SD untuk analisis lanjutan di komputer.

Mengenal teknologi pengukuran getaran

Prinsip kerja alat ini bertumpu pada sensor akselerometer piezoelektrik yang mengubah percepatan menjadi sinyal listrik. Sinyal tersebut kemudian diolah untuk menampilkan tiga besaran turunan:

• percepatan (m/s² atau g),

• kecepatan getar (mm/s, cm/s, inch/s),

• perpindahan/ekspansi (mm, inch).

Mengapa ini penting? Karena mode kerusakan mesin berbeda-beda. Ketidakseimbangan rotor biasanya tampak pada komponen kecepatan; misalignment dan kelonggaran mekanik kerap muncul pada komponen perpindahan; sementara kerusakan bearing bergulir sering menonjol pada komponen percepatan. Dengan meninjau ketiganya secara paralel, pengguna bisa mengaitkan gejala dengan akar masalah secara lebih cepat dan objektif.

Dibandingkan metode konvensional seperti “rasa & dengar” atau stroboskop/manual tachometer yang hanya memberi petunjuk kualitatif, pengukuran getaran memberikan angka baku yang bisa di-trend, diaudit, dan dibagikan lintas tim. Pencatatan otomatis ke SD card mempermudah pembelajaran pola getaran seiring waktu, sekaligus memperkuat justifikasi keputusan maintenance berbasis kondisi.

Spesifikasi Dan Fitur Produk

PCE-VM 5000 adalah alat ukur getaran 4-kanal yang mampu menampilkan empat pembacaan sekaligus pada layar LCD backlight. Ia menangkap percepatan, kecepatan, dan perpindahan dalam rentang frekuensi 10 Hz hingga 1 kHz—cukup untuk diagnosis umum pada peralatan proses industri seperti pompa, blower, kompresor, dan motor. Data dapat disimpan otomatis maupun manual ke SD card (1–16 GB) dan diekspor langsung ke Excel untuk dibuat grafik dan tren.

Apa yang membuatnya istimewa dibanding banyak alat portabel lain:

• empat kanal fisik serempak sehingga tidak perlu memindah sensor berulang kali,

• tiga domain besaran (acceleration-velocity-displacement) dalam satu alat,

• logging langsung ke SD card tanpa software khusus, plus opsi kabel USB/RS232 melalui aksesori, sehingga alur kerja dokumentasi lebih sederhana.

Desain dan ergonomi

Unit utama berukuran 203 × 76 × 38 mm dengan bobot 515 g—cukup ringkas untuk dibawa keliling pabrik. Probe standar berdiameter 16 × 37 mm (dengan alas magnet) berbobot sekitar 99 g; panjang kabel 1,2 m memudahkan pemasangan pada titik monitoring. Layar LCD 82 × 61 mm dilengkapi lampu latar untuk pemakaian di area yang pencahayaannya redup.

Catu daya menggunakan delapan baterai AA 1,5 V atau adaptor 9 V. Pabrikan menyebut konsumsi arus sekitar 12 mA pada operasi normal, dan sekitar 35 mA ketika backlight mati namun data logger aktif. Informasi ini berguna untuk merencanakan sesi pengukuran panjang di lapangan; membawa baterai AA cadangan biasanya cukup aman.

Lingkungan operasi yang disarankan: 0–50 °C, kelembapan hingga 85% RH (non-kondensasi). Peringkat IP khusus tidak disebutkan di laman resmi; artinya pengguna sebaiknya menghindari paparan debu/air berlebih dan menggunakan pelindung ketika pengukuran di lingkungan lembap.

Antarmuka dan pengalaman pengguna

Antarmukanya mengandalkan layar LCD besar dengan backlight, empat input kanal, dan tombol fisik untuk memilih satuan, fungsi puncak, zero, serta logging. Menu sederhana: pilih domain (acceleration/velocity/displacement), tentukan satuan, kemudian mulai logging otomatis (interval 1–3.600 detik) atau manual. Fitur penahan data (Data Hold) berguna saat ingin menyalin angka puncak secara cepat.

Kualitas hidup yang menonjol:

• peak hold dan max hold untuk merekam nilai puncak,

• zero function khusus pengukuran RMS percepatan,

• kartu SD 1–16 GB dengan format file yang mudah dibuka di Excel (tanpa dongle lisensi),

• audio output mini-jack bila ingin memantau sinyal secara akustik (mis. untuk training).

Fitur-fitur cerdas/unggulan

• Logging waktu nyata ke SD card
  Pengaturan interval otomatis 1–3.600 detik atau manual “tekan-untuk-rekam” memudahkan studi tren pendek maupun panjang. Ini menghemat waktu pengambilan data berkala dan menurunkan risiko salah catat.

• Empat kanal simultan
  Dengan empat sensor, teknisi bisa memantau dua bearing sekaligus plus struktur, sehingga diagnosis ketidakseimbangan vs misalignment dapat dilakukan dalam satu run. Ini meningkatkan konsistensi audit karena kondisi mesin pada saat yang sama.

• Tiga domain besaran dalam satu alat
  Pengguna dapat beralih dari percepatan (m/s², g, ft/s²) ke kecepatan (mm/s, cm/s, inch/s) lalu perpindahan (mm, inch) tanpa mengganti alat. Praktis untuk menyesuaikan standar plant yang berbeda.

• Fungsi peak/max hold dan p-p untuk displacement
  Memudahkan identifikasi transient atau kejadian sesaat (mis. start/stop), tanpa kehilangan nilai puncak.

• Ekosistem aksesori
  PCE menyediakan sensor VB-83 dan VB-84, kabel USB + software (SOFT-LUT-USB), adaptor catu daya, serta pilihan sertifikat kalibrasi ISO. Aksesori ini membuat alur kerja dari akuisisi hingga pelaporan lebih rapi.

Kontrol eksternal dan integrasi sistem

Untuk pelaporan dan analisis lanjutan, data direkam ke SD card lalu diimpor ke Excel atau LIMS perusahaan. Bagi pengguna yang menginginkan transfer langsung ke PC, tersedia kabel USB/RS232 yang dilengkapi perangkat lunak; kombinasi ini cocok untuk logging jangka panjang atau integrasi dengan sistem pelaporan rutin.

Keuntungan praktis:

• fleksibel: bisa dipakai offline (SD) atau online (USB),

• skalabel: mudah dikombinasikan dengan template Excel untuk trend mingguan/bulanan,

• audit-friendly: file mentah tetap tersimpan, memudahkan penelusuran saat audit mutu.

Spesifikasi teknis lengkap

Tabel berikut merangkum spesifikasi yang dirilis pabrikan.

Penjelasan singkat untuk pemula: angka akurasi ±(5% rdg + 5 d) berarti toleransi pengukuran adalah 5% dari nilai bacaan ditambah 5 digit paling rendah pada tampilan. Misalnya pembacaan 10,0 mm/s dengan resolusi 0,1; ketidakpastian tipikal ≈ 5% × 10,0 + 0,5 = ±1,0 mm/s.

Panduan memilih komponen tambahan

Agar pengukuran stabil dan aman, pertimbangkan kombinasi sensor dan magnet yang sesuai.

Contoh pemilihan sensor & aplikasi

Aksesori tersebut tercantum oleh PCE pada bagian Accessory di halaman produk.

Faktor yang memengaruhi hasil

• kekokohan pemasangan sensor (magnet vs sekrup vs tekanan tangan),

• lokasi titik ukur (radial vs aksial; dekat bearing vs casing),

• beban operasi saat pengukuran (beban penuh vs idle),

• kondisi lingkungan (temperatur, kelembapan, getaran lingkungan),

• pemilihan rentang besaran yang tepat (acceleration/velocity/displacement) sesuai dugaan mode kerusakan.

Panduan langkah demi langkah

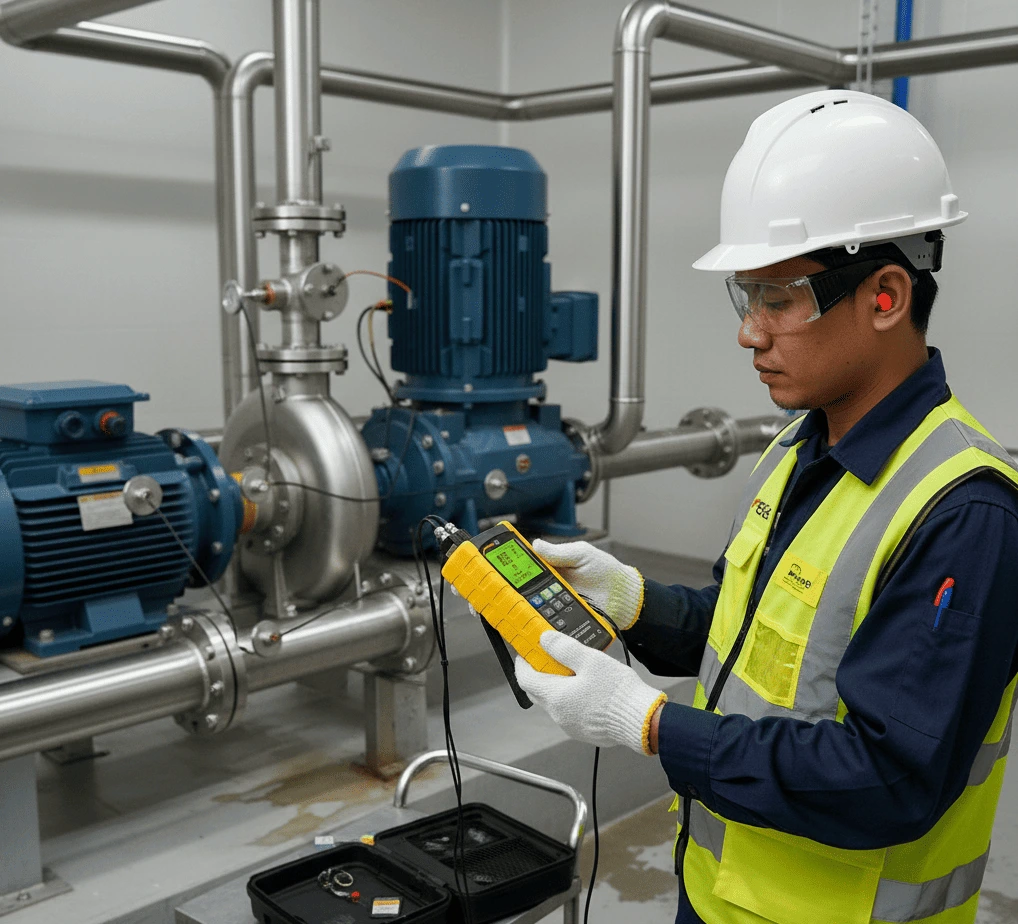

Skenario: inspeksi cepat pompa aerasi di WWTP yang dicurigai mulai tidak seimbang.

1. Persiapan

   • Isi baterai/siapkan adaptor. Siapkan sensor magnet dan bersihkan permukaan pemasangan.

   • Pasang kartu SD yang diformat.

   • Nyalakan alat dan pilih domain kecepatan (mm/s) karena standar pabrik biasanya menggunakan mm/s untuk tingkat getaran keseluruhan.

2. Tentukan kanal dan titik ukur

   • Kanal 1 di bearing sisi penggerak (DE), Kanal 2 di bearing sisi bebas (NDE), Kanal 3 pada housing pompa, Kanal 4 pada fondasi.

   • Arahkan pemasangan radial untuk mendeteksi ketidakseimbangan.

3. Setel logging

   • Pilih interval 1–2 detik untuk pencatatan singkat selama 2–3 menit.

   • Aktifkan logging otomatis. Pastikan backlight hanya dinyalakan saat perlu untuk menghemat baterai.

4. Jalankan mesin pada beban operasi biasa

   • Amati angka real-time dan gunakan peak/max hold untuk menangkap puncak saat start/stop.

5. Simpan dan tandai kondisi

   • Beri penamaan sesi (mis. tanggal, unit pompa, beban). Catat suhu/arus motor jika tersedia untuk konteks.

6. Analisis cepat

   • Jika mm/s keseluruhan melebihi baseline historical plant, periksa juga domain percepatan untuk indikasi dini bearing.

   • Bandingkan kanal 1 vs kanal 2: selisih besar bisa mengarah pada misalignment. Kanal 4 (fondasi) yang tinggi menandakan masalah mounting.

7. Ekspor & laporkan

   • Matikan logging, lepaskan SD card, impor CSV ke Excel untuk membuat grafik tren.

   • Lampirkan screenshot pembacaan puncak dan rekomendasikan tindakan: balancing, alignment, pengencangan baut, atau inspeksi bearing.

Kesimpulan dan rekomendasi

PCE-VM 5000 memadukan empat kanal simultan, tiga domain besaran, dan logging ke SD card dalam format yang mudah diolah. Desainnya portabel untuk rute inspeksi, dan ekosistem aksesori memudahkan integrasi ke alur kerja QA/QC.

Siapa yang paling diuntungkan?

• laboratorium QA/QC dan teaching lab yang membutuhkan alat demonstrasi dan praktikum analisa getaran multi-titik,

• fasilitas pengolahan air (WTP/WWTP) untuk trending kondisi pompa, blower, aerator,

• farmasi/biotek dan F&B untuk predictive maintenance motor dan kompresor di area utilitas,

• industri proses & kimia (plating/galvanis, bath monitoring) untuk menjaga uptime peralatan berputar,

• akuakultur dan pertanian ketika mengandalkan pompa aerasi/sirkulasi yang harus berjalan stabil.

Jika Anda membutuhkan pemantauan kontinu dengan integrasi SCADA/LIMS penuh, pertimbangkan kombinasi PCE-VM 5000 dengan kabel USB + software atau sistem sensor stasioner khusus. Namun untuk inspeksi lapangan, pengujian komisioning, dan audit berkala, PCE-VM 5000 sudah sangat memadai dari sisi fungsi dan dokumentasi.

FAQ singkat

1. Apakah alat ini bisa memantau empat titik sekaligus?
   Ya. PCE-VM 5000 memiliki empat kanal input yang menampilkan pembacaan serempak di layar.

2. Bisa merekam berapa lama?
   Bergantung interval logging dan kapasitas SD card (mendukung 1–16 GB). Interval otomatis dapat diatur 1–3.600 detik.

3. Apakah ada software PC?
   Data dapat diekspor langsung dari SD card ke Excel. Jika ingin koneksi langsung ke PC, tersedia aksesori kabel USB/RS232 dengan software.

4. Bagaimana akurasi pengukurannya?
   Akurasi tipikal adalah ±(5% dari bacaan + 5 digit) pada 80 dan 160 Hz untuk semua domain dan satuan.

5. Apakah ada rating IP untuk lingkungan keras?
   Tidak disebutkan oleh pabrikan pada laman produk. Disarankan menghindari paparan air/debu langsung dan menggunakan pelindung saat diperlukan.

6. Apa saja isi paket standar?
   Unit PCE-VM 5000, dua sensor dengan kabel & alas magnet, delapan baterai AA, manual, dan koper transport.
