Validasi Kondisi Mesin Dengan PCE-VM 5000-KIT-ICA — Perekam Getaran Bersertifikat ISO

Di sebuah lini produksi minuman, operator mendengar suara “berdengung” pada pompa sentrifugal. Suhu masih normal, arus motor juga wajar—tetapi getaran terasa meningkat. Jika dibiarkan, bantalan bisa rusak, menghentikan produksi, dan memicu biaya tak terduga. Di situasi seperti ini, tim QA/QC atau maintenance perlu bukti objektif: angka percepatan, kecepatan, dan simpangan getaran pada beberapa titik mesin, direkam berbarengan dan bisa ditelusuri.

Kebutuhan utamanya jelas: alat ukur getaran multikanal yang akurat, mudah dipakai di lapangan, dan datanya mudah dianalisis untuk audit maupun diagnosis tren. Di sinilah PCE-VM 5000-KIT-ICA—paket analizer getaran 4-kanal dengan sertifikat kalibrasi ISO—menjadi solusi yang praktis untuk pemantauan kondisi mesin dan validasi proses di beragam industri. Perangkat ini mengukur percepatan, kecepatan, dan perpindahan pada rentang frekuensi 10 Hz–1 kHz, merekam ke kartu SD, dan datanya siap diproses di Excel/PC.

Mengenal teknologi dari produk tersebut

Prinsip kerja pengukuran getaran pada alat ini berbasis sensor akselerometer piezoelektrik. Sensor mengubah percepatan mekanik menjadi sinyal listrik. Elektronika internal kemudian:

• mengintegrasi sinyal untuk memperoleh kecepatan (mm/s) dan simpangan/perpindahan (mm),

• melakukan penapisan sesuai rentang frekuensi kerja,

• dan menampilkan hasil numerik pada layar LCD sekaligus menyimpannya ke kartu SD untuk dianalisis lebih lanjut.

Mengapa penting untuk jangka panjang? Getaran adalah indikator awal banyak kerusakan—ketidakseimbangan, misalignment, kerusakan bantalan, resonance. Dengan merekam tren getaran di titik-titik kritis, pabrik dapat menjadwalkan perawatan sebelum kegagalan, menjaga kualitas produk, dan mengurangi downtime tak terencana. Pendekatan pemantauan getaran juga bersifat non-invasif; cukup tempelkan sensor bermagnet di titik pengukuran, tanpa membongkar mesin.

Dibanding metode “tebak-rasa” atau inspeksi visual, pengukuran getaran terkuantisasi memberi:

• bukti numerik yang bisa diaudit,

• perbandingan yang konsisten antar mesin/shift,

• dan sensitivitas lebih tinggi terhadap perubahan awal yang sering tak terlihat oleh mata atau telinga.

Spesifikasi Dan Fitur Produk

PCE-VM 5000-KIT-ICA merupakan paket analizer getaran 4-kanal yang menampilkan dan merekam percepatan (m/s², g, ft/s²), kecepatan (mm/s, cm/s, inch/s), serta perpindahan/simpangan (mm, inch) secara simultan. Rentang frekuensi pengukuran 10 Hz hingga 1 kHz yang sesuai untuk diagnosis umum mesin putar, pompa, blower, gearbox, hingga motor. Data disimpan ke kartu SD (1–16 GB) secara otomatis maupun manual dan dapat dianalisis di komputer sebagai file yang kompatibel dengan Excel. Paket KIT-ICA sudah termasuk sertifikat kalibrasi ISO.

Apa yang membuatnya istimewa dibanding kompetitor di kelasnya:

• empat kanal fisik yang bisa bekerja serentak—mempercepat survei multi-titik,

• penyimpanan data langsung ke SD card tanpa software khusus,

• fungsi peak hold, max hold, dan zero (RMS) yang memudahkan pembacaan nilai penting,

• layar LCD besar dengan backlight untuk kerja di area redup,

• dan paket KIT-ICA mencakup dua tipe sensor (VB-83 dengan magnet dan VB-84) sehingga fleksibel untuk titik dan kondisi pemasangan yang berbeda.

Desain dan ergonomi

Perangkat utama berukuran 203 × 76 × 38 mm dengan bobot sekitar 515 g—cukup ringkas untuk dibawa satu tangan. Sensor ukuran 16 × 37 mm dengan alas magnet dan panjang kabel 1,2 m memudahkan penempelan cepat di casing mesin. Berat sensor sekitar 99 g, sehingga stabil saat menempel di permukaan logam yang bersih.

Untuk catu daya, alat menggunakan 8 baterai AA 1,5 V atau adaptor 9 V. Dalam operasi normal, konsumsi arus tipikal sekitar 12 mA DC; dengan lampu latar mati dan perekaman aktif, sekitar 35 mA DC. Ini berarti baterai alkaline/NiMH mampu menopang inspeksi berjam-jam di lapangan sebelum perlu diganti/diisi.

Lingkungan operasional dianjurkan pada suhu 0–50 °C dengan kelembapan relatif maksimal 85%. Pabrikan tidak menyatakan rating IP spesifik; artinya sebaiknya hindari percikan cairan langsung, kondensasi, atau paparan debu korosif. Gunakan tas/koper transportasi bawaan saat berpindah lokasi.

Antarmuka dan pengalaman pengguna

PCE-VM 5000 menggunakan layar LCD 82 × 61 mm dengan lampu latar—cukup lega untuk menampilkan bacaan 4 kanal. Navigasi dilakukan lewat tombol fisik dengan fungsi jelas: pemilihan satuan, kanal, start/stop logging, data hold, max/peak hold, dan zero. Antarmuka ini dirancang untuk penggunaan lapangan yang cepat: tekan-tahan untuk start logging, sekali tekan untuk hold nilai puncak, dan reset saat pindah titik.

Fitur kualitas hidup:

• data hold untuk “membekukan” angka saat pencatatan manual,

• max hold dan peak-to-peak (untuk simpangan) agar teknisi cepat menangkap nilai kritis,

• zero function khusus pengukuran RMS percepatan,

• pencuplikan data logger otomatis 1–3600 detik atau manual lewat tombol,

• penyimpanan ke SD card (1–16 GB) yang praktis dibaca ke komputer.

Fitur-fitur cerdas/unggulan

• Empat kanal simultan
  Menghemat waktu inspeksi multi-titik, misalnya mengukur bantalan sisi kopel dan sisi bebas sekaligus, atau membandingkan dua mesin kembar dalam satu sesi.

• Rentang frekuensi 10 Hz–1 kHz
  Mencakup band paling umum untuk evaluasi kondisi mesin putar (ketidakseimbangan, misalignment, kebengkokan poros, dan indikasi awal kerusakan bantalan).

• Satuan fleksibel
  Pindah cepat antar m/s², g, ft/s²; mm/s, cm/s, inch/s; dan mm, inch. Memudahkan sinkronisasi dengan standar internal dan format laporan pelanggan.

• Peak hold & max hold
  Menangkap nilai puncak di kondisi transient (start/stop mesin), membantu penilaian batas keselamatan. Untuk kanal perpindahan, mode peak-to-peak membantu melihat simpangan total.

• Data logging ke SD card
  Tanpa software proprietari wajib—file dapat dianalisis di Excel. Ini mempercepat integrasi dengan prosedur audit, investigasi akar masalah, dan pelaporan trend sederhana.

• Opsi integrasi PC
  Tersedia aksesori kabel data USB + software (SOFT-LUT-USB) untuk alur kerja yang lebih rapi bila dibutuhkan.

Kontrol eksternal dan integrasi sistem

Alat menyimpan data langsung ke kartu SD. File ini dapat dipindahkan ke komputer dan diolah di Excel untuk pembuatan grafik tren, perbandingan antar titik, atau agregasi laporan bulanan. Bagi laboratorium yang menggunakan LIMS/CMMS, file CSV/Excel dari SD card mudah diimpor ke sistem, sehingga jejak audit tetap bersih dan dapat ditelusuri. Bila ingin koneksi langsung ke PC, PCE menyediakan kabel USB dengan perangkat lunak pendamping sebagai aksesori resmi.

Spesifikasi teknis lengkap

Penjelasan awam: angka “±(5% pembacaan + 5 digit)” berarti kesalahan maksimum bertambah sesuai nilai yang Anda baca ditambah 5 digit terakhir pada tampilan. Misalnya, jika kecepatan getaran terbaca 10,0 mm/s, maka toleransi sekitar 0,5 mm/s ditambah 0,5 digit (ditentukan oleh resolusi bacaan).

Panduan memilih komponen tambahan

Tabel ringkas pemilihan parameter dan contoh aplikasi:

Aksesori yang umum bermanfaat:

• kabel data USB + software SOFT-LUT-USB untuk alur kerja berbasis PC,

• adaptor daya 9 V (EU/US),

• sensor tambahan VB-83/VB-84 untuk memperluas titik pengukuran.

Faktor yang memengaruhi hasil:

• permukaan pemasangan sensor: pastikan bersih, datar, dan ferromagnetik saat memakai magnet,

• konsistensi lokasi dan arah pemasangan antar sesi pengukuran,

• kondisi operasi mesin (beban/putaran) harus dicatat untuk perbandingan tren yang valid,

• hindari kabel sensor tertarik/tertekuk keras yang bisa menambah noise.

Panduan cara menggunakan produk langkah demi langkah

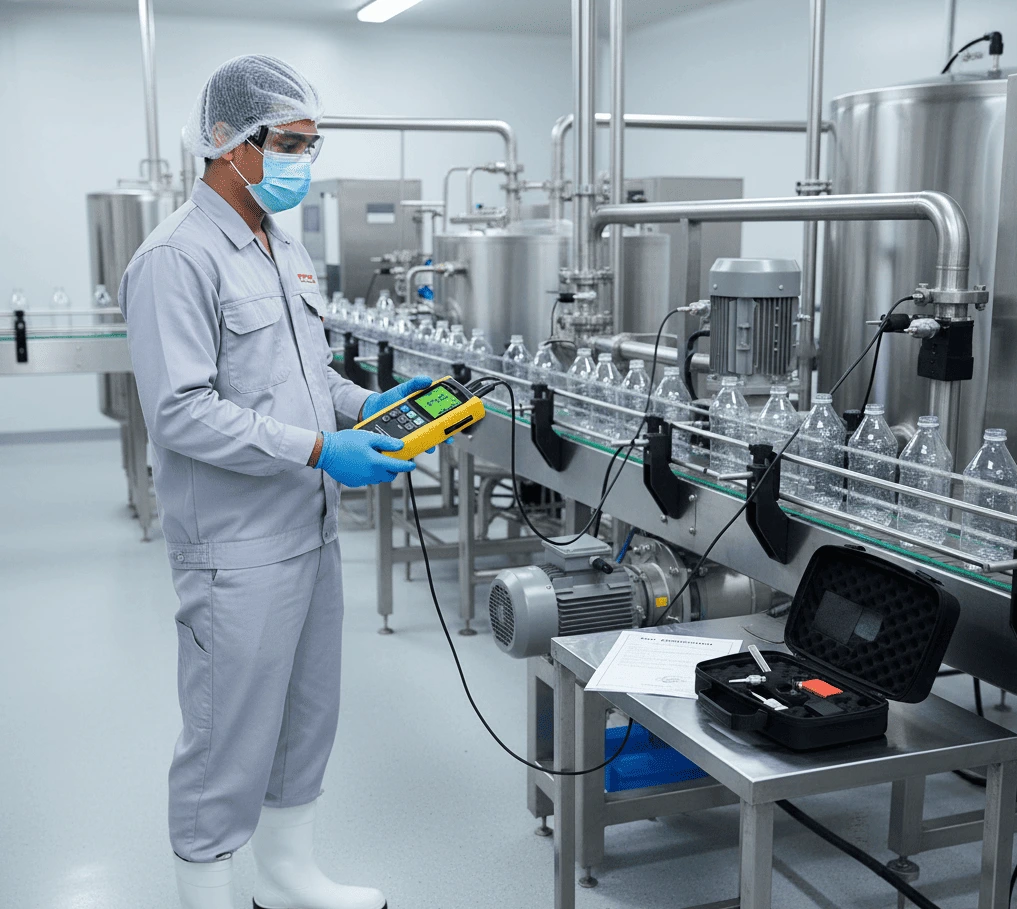

Contoh skenario: inspeksi rutin pompa transfer di pabrik minuman—indikasi awal getaran meningkat pada sisi kopel.

1. Persiapan

   • Pastikan baterai terpasang atau sambungkan adaptor 9 V.

   • Siapkan kartu SD (format FAT32) dan kosongkan folder data.

   • Bersihkan titik pengukuran pada housing bantalan (sisi kopel dan sisi bebas).

   • Pasang sensor VB-83 (magnet) di titik-titik tersebut; gunakan VB-84 jika geometri lebih cocok.

2. Konfigurasi alat

   • Nyalakan alat, pilih satuan (mm/s untuk diagnosis umum).

   • Atur mode pencuplikan data logger otomatis, misalnya setiap 5 detik.

   • Aktifkan backlight bila area redup.

3. Pengukuran multi-kanal

   • Hubungkan hingga empat sensor jika perlu (misal: dua titik bantalan + dua titik pada motor).

   • Mulai perekaman otomatis.

   • Amati layar untuk nilai real-time; gunakan peak hold untuk menangkap puncak saat perubahan beban.

4. Dokumentasi & validasi cepat

   • Gunakan fungsi data hold jika perlu mencatat manual di lembar inspeksi.

   • Setelah 5–10 menit, hentikan logging dan lepaskan sensor.

   • Catat kondisi operasi (rpm, beban, suhu sekitar).

5. Analisis data

   • Pindahkan file dari SD card ke PC.

   • Buka di Excel, buat grafik tren per kanal untuk melihat kenaikan nilai RMS/peak.

   • Bandingkan dengan sesi sebelumnya; jika lonjakan signifikan muncul pada sisi kopel, jadwalkan balancing/misalignment check.

6. Pelaporan

   • Masukkan grafik dan tabel ke laporan QA/QC.

   • Simpan file mentah di repositori QMS/CMMS untuk jejak audit.

Seluruh alur ini memanfaatkan empat kanal simultan, logging otomatis 1–3600 detik, serta penyimpanan SD card yang langsung kompatibel Excel.

Kesesuaian untuk berbagai sektor

• Lab QA/QC & riset kampus/teaching lab: demonstrasi prinsip getaran, studi vibrasi struktur kecil, dan pembelajaran condition monitoring berbasis data.

• Pengolahan air (WTP/WWTP): pemeriksaan pompa, blower aerasi, dan motor mixer untuk mencegah downtime proses.

• Farmasi & biotek: validasi performa mesin pompa/agitator pada proses sensitif—rekam tren getaran untuk keandalan batch.

• Makanan & minuman (pabrik minuman, dairy): pemantauan motor kompresor, filler, conveyor; dokumentasi tren untuk audit mutu.

• Industri proses & kimia (plating/galvanis, bath monitoring): deteksi dini ketidakstabilan pada pompa sirkulasi/agitator.

• Akuakultur/perikanan: menjaga keandalan blower/aerator agar pasokan oksigen stabil.

• Pertanian/hidroponik: memastikan pompa nutrisi berjalan halus untuk kontinuitas irigasi.

• Kosmetik: pemantauan mixer/agitator dan pompa transfer saat scale-up formulasi.

Kesimpulan dan rekomendasi

PCE-VM 5000-KIT-ICA menghadirkan kombinasi yang jarang ditemui di kelas portabel: 4 kanal serentak, logging ke SD card, layar besar, serta paket sensor lengkap dan sertifikat kalibrasi ISO. Bagi organisasi yang membutuhkan bukti numerik, tren yang bisa diaudit, dan workflow sederhana berbasis Excel, perangkat ini sangat masuk akal—dari utilitas kota yang mengelola WTP/WWTP, pabrik minuman, hingga laboratorium riset dan teaching lab.

Siapa yang paling diuntungkan?

• tim maintenance/QA yang melakukan route-based monitoring multi-mesin,

• laboratorium pendidikan yang butuh alat demonstrasi vibrasi yang robust,

• perusahaan yang memerlukan dokumentasi kalibrasi ISO untuk kepatuhan.

Butuh spektrum/frekuensi domain mendalam atau analisis bearing envelope? Anda mungkin mempertimbangkan sistem analyzer FFT khusus. Namun untuk inspeksi lapangan yang cepat, serbaguna, dan terdokumentasi rapi, PCE-VM 5000-KIT-ICA adalah kandidat kuat.

FAQ singkat

1. Apakah alat ini bisa merekam data tanpa komputer?
   Ya. Perekaman langsung ke SD card (1–16 GB), interval 1–3600 detik, lalu file dapat dibuka di Excel.

2. Berapa kanal yang bisa diukur sekaligus?
   Empat kanal input fisik dapat ditampilkan dan direkam simultan.

3. Apa saja satuan yang tersedia?
   Percepatan: m/s², g, ft/s²; Kecepatan: mm/s, cm/s, inch/s; Perpindahan: mm, inch.

4. Apakah ada sertifikat kalibrasi?
   Paket KIT-ICA sudah termasuk ISO Calibration Certificate yang diterbitkan khusus untuk pelanggan.

5. Seperti apa isi paket pembelian KIT-ICA?
   Unit utama, 2 sensor VB-83 bermagnet, 2 sensor VB-84, 8 baterai AA, manual, koper, sertifikat kalibrasi ISO.

6. Apakah ada koneksi USB?
   Data utamanya melalui SD card. Untuk koneksi PC, tersedia aksesori kabel data USB + software (SOFT-LUT-USB).

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya analizer getaran portabel dalam mendukung berbagai proses penelitian dan produksi Anda. Kami menyediakan instrumen berkualitas seperti PCE-VM 5000-KIT-ICA dan perangkat labolatorium lainnya untuk membantu mengoptimalkan kontrol kondisi mesin, memastikan konsistensi, dan memenuhi standar tertinggi. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam pemantauan getaran, mari diskusikan kebutuhan perusahaan Anda untuk menemukan solusi yang tepat.

Rekomendasi Accelerometer Unggulan untuk Kebutuhan Anda

Referensi

• ISO 16063 overview / IMEKO technical note on primary shock calibration. Retrieved from https://www.imeko.org/publications/wc-2006/PWC-2006-TC22-005u.pdf

• Correction and evaluation of the effect due to parasitic … (accelerometer calibration methods). (2010). Measurement Science article. Retrieved from https://www.sciencedirect.com/science/article/abs/pii/S0263224110000369
