PCE-VT 1100S — Vibration Meter Portabel Untuk Inspeksi Cepat Pompa & Motor

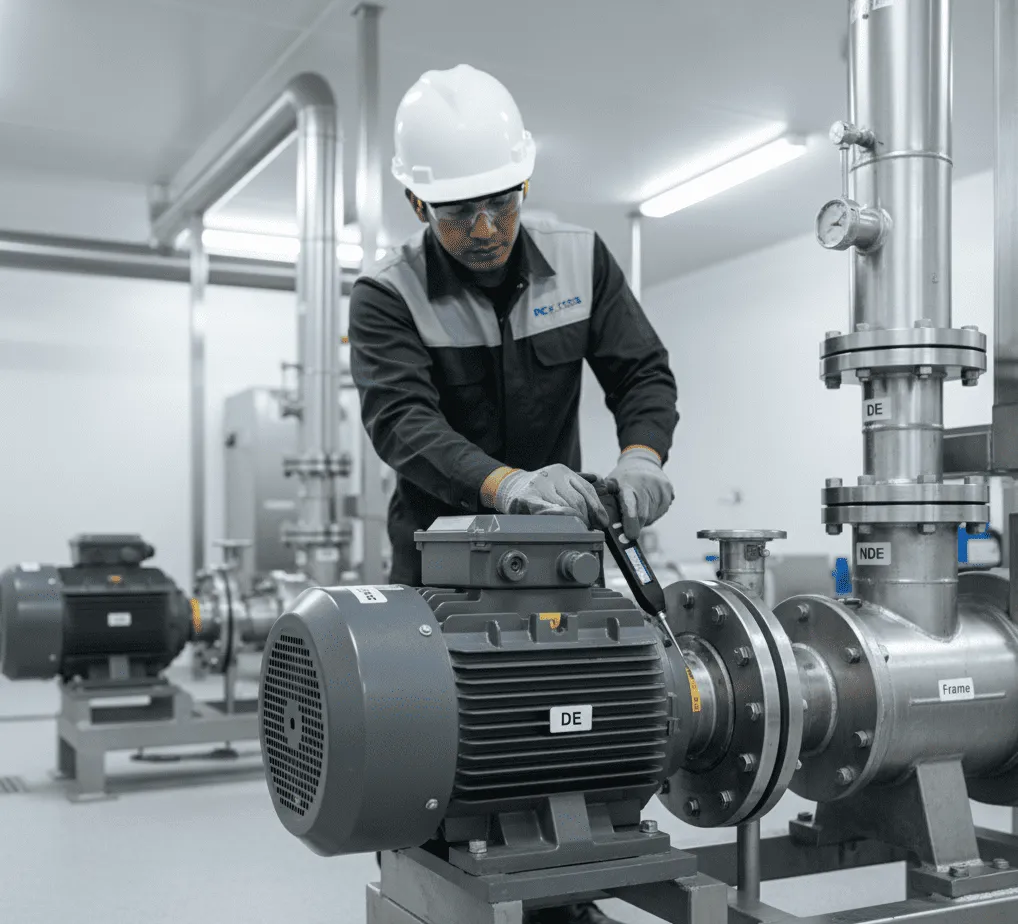

Bayangkan tim maintenance di instalasi pengolahan air sedang mengecek pompa sentrifugal yang tiba-tiba berisik dan suhu bearing naik. Produksi tidak boleh berhenti, tetapi menebak-nebak penyebabnya (ketidakseimbangan, misalignment, atau kerusakan bearing) berisiko menghabiskan waktu dan biaya. Solusinya: lakukan screening cepat kondisi getaran pada titik kritis agar keputusan—lanjut operasi atau jadwalkan perbaikan—bisa dibuat segera.

Accelerometer PCE-VT 1100S dirancang untuk tugas seperti ini: pengukuran cepat percepatan, kecepatan, dan perpindahan getaran pada mesin, langsung di lapangan, dengan memori nilai pengukuran sebelumnya dan fitur auto-off untuk menghemat baterai. Rentang frekuensi yang lebar dan akurasi yang memadai menjadikannya alat praktis untuk inspeksi preventif dan troubleshooting awal.

Mengenal teknologi pengukuran getaran

Prinsip kerja singkat

Accelerometer pen (vibration meter) seperti PCE-VT 1100S mengubah percepatan mekanik menjadi sinyal listrik. Sinyal ini kemudian dihitung menjadi tiga besaran populer dalam analisis getaran:

Percepatan (m/s², puncak/peak) — sensitif terhadap kejadian berdampak tinggi seperti kerusakan awal bearing.
Kecepatan (mm/s, RMS) — indikator umum tingkat keparahan getaran rotasi.
Perpindahan (mm, p-p) — berguna untuk frekuensi rendah, misalnya ketidakseimbangan.

Alat ini bekerja pada rentang frekuensi 10 Hz sampai 1 kHz untuk percepatan dan kecepatan, dan 10–500 Hz untuk perpindahan—cukup untuk banyak mesin proses dan utilitas.

Mengapa penting untuk jangka panjang

Pemantauan getaran memungkinkan pendekatan maintenance berbasis kondisi (condition-based). Dengan inspeksi periodik yang konsisten, gejala dini seperti ketidakseimbangan rotor, longgar mekanis, atau degradasi bearing bisa terdeteksi sebelum menjadi downtime mahal.

Kelebihan pendekatan getaran

Dibanding metode konvensional yang menunggu gejala kasatmata (suara, panas, kebocoran), pengukuran getaran:

Memberi angka objektif (trend mudah dilacak).
Cepat dilakukan pada banyak titik.
Dapat mengarahkan tindakan: balancing, alignment, atau penggantian bearing.

Spesifikasi Dan Fitur Produk

PCE-VT 1100S adalah accelerometer genggam yang mengukur percepatan, kecepatan getaran, dan perpindahan dengan memori nilai pengukuran sebelumnya. Varian “S” dilengkapi jarum probe panjang 45 mm untuk menjangkau area sempit pada motor dan gearbox—praktis untuk titik pengukuran yang sulit diakses.

Apa yang membuatnya istimewa dibanding banyak vibration pen lainnya:

Tiga parameter (accel/velocity/displacement) dalam satu alat.
Probe jarum 45 mm bawaan (varian S) yang memudahkan akses.
Pengoperasian sederhana dengan tampilan LCD dan waktu respons sekitar 1 detik—ideal untuk “walk-around inspection.”
Auto-hold nilai setelah setiap pengukuran, sehingga angka tidak langsung hilang ketika sensor diangkat.

Desain dan ergonomi

Dimensi bodi 155 × 24 × 18,7 mm dengan massa sekitar 40 g (termasuk baterai). Ini senyaman pena besar—mudah masuk kantong baju maintenance.
Varian S menyertakan jarum probe panjang 45 mm (PCE-VT-NF-45) untuk menembus celah cover atau titik bearing yang rapat.
Catu daya: 2 baterai koin CR2032 (6 V per sel), ketahanan sekitar 5 jam operasi kontinu—cukup untuk satu sesi inspeksi menyeluruh.
Auto-off setelah ±20 detik tidak aktif membantu menghemat baterai saat berpindah titik.
Kondisi lingkungan kerja: 0–40 °C, kelembapan 0–84% rH. Informasi rating IP tidak disebutkan pabrikan; gunakan kehati-hatian di area basah/berdebu (mis. gunakan proteksi tambahan).

Antarmuka dan pengalaman pengguna

Layar: LCD dengan waktu respons sekitar 1 detik; tampilannya ringkas tanpa menu kompleks—tepat untuk pembacaan cepat.
Fitur kualitas hidup:
- Menahan nilai setelah setiap pengukuran (auto-hold sederhana) agar teknisi sempat mencatat atau memotret layar.
- Auto-off untuk hemat baterai.
“Memori” pada produk ini dimaksudkan untuk menyimpan nilai pengukuran terakhir/terdahulu untuk perbandingan cepat, bukan data logger berkapasitas besar atau perekaman berkelanjutan. Pabrikan tidak menyebut jumlah set atau ekspor file; jadi asumsikan pencatatan dilakukan manual ke lembar inspeksi atau aplikasi Anda.

Fitur-fitur cerdas/unggulan

Berikut fitur yang secara eksplisit dicantumkan pabrikan dan manfaat praktisnya:

Pengukuran tiga parameter dalam satu alat: percepatan (peak), kecepatan (RMS), perpindahan (p-p).
Manfaat: fleksibel—teknisi dapat memilih parameter yang relevan untuk gejala tertentu (mis. velocity untuk ketidakseimbangan, acceleration untuk bearing).
Rentang frekuensi luas:
- Acceleration & velocity: 10 Hz–1 kHz
- Displacement: 10–500 Hz
  Manfaat: mencakup sebagian besar mesin putar di utilitas pabrik, WTP/WWTP, HVAC, dan proses ringan.
Akurasi tipikal:
- Acceleration ≤3%
- Velocity ±5% ±2 digit
- Displacement +10/–20% (10–20 Hz) dan ±5% (20–1000 Hz)
  Manfaat: cukup untuk screening cepat dan tren internal.
Probe jarum 45 mm (varian S).
Manfaat: akses titik pengukuran yang rapat di motor kecil, area dekat kipas pelindung, atau gearbox kompak.
Auto-off 20 detik & indikator level baterai.
Manfaat: menghindari baterai habis di tengah rute inspeksi.

Catatan: pabrikan tidak menyebut fitur seperti kompensasi suhu otomatis, kalibrasi multi-titik pengguna, atau software PC—jangan diasumsikan ada.

Kontrol eksternal dan integrasi sistem

PCE-VT 1100S adalah alat screening cepat yang berdiri sendiri. Pabrikan tidak menyebut antarmuka USB/Bluetooth atau software PC, sehingga workflow data biasanya berupa:

Catat pembacaan ke lembar inspeksi (kertas) atau aplikasi CMMS/Excel secara manual.
Foto layar untuk bukti lapangan.
Gunakan tren internal untuk memutuskan tindakan (balancing, alignment, pelumasan, penggantian bearing).

Pendekatan ini sederhana, hemat waktu saat rute inspeksi, dan masih cukup untuk audit internal—selama prosedur pencatatan dibuat konsisten.

Spesifikasi teknis lengkap

Parameter	Rentang Ukur	Rentang Frekuensi	Akurasi / Keterangan
Percepatan	0,01 – 199,9 m/s² (peak)	10 Hz – 1 kHz	≤ 3%
Kecepatan getaran	0,01 – 199,9 mm/s (RMS)	10 Hz – 1 kHz	±5% ±2 digit
Perpindahan	0,001 – 1,999 mm (p-p)	10 – 500 Hz	+10/–20% (10–20 Hz); ±5% (20–1000 Hz)
Tampilan	LCD, respons ~1 detik	–	–
Catu daya	2 × CR2032 (6 V tombol)	–	Umur baterai ~5 jam operasi kontinu
Lingkungan	0–40 °C; 0–84% rH	–	–
Dimensi & berat	155 × 24 × 18,7 mm; ~40 g	–	termasuk baterai
Auto-off & indikator baterai	Ada	–	Auto-off ~20 detik tidak aktif
Probe varian S	Jarum 45 mm (PCE-VT-NF-45)	–	memudahkan akses area sempit

Semua angka di atas bersumber dari lembar spesifikasi resmi dan halaman produk PCE Instruments untuk model PCE-VT 1100S.

Penjelasan awam:

Angka 0,01–199,9 mm/s (RMS) berarti alat mampu membaca dari getaran sangat halus hingga getaran yang jelas terasa pada mesin.
Rentang frekuensi 10–1000 Hz mencakup kebanyakan mesin 600–3600 rpm dan harmoniknya.
Akurasi ±5% pada velocity cocok untuk tujuan trend internal: yang terpenting adalah konsistensi titik ukur dan cara pegang probe, sehingga perubahan relatif terlihat jelas dari waktu ke waktu.

Paket pembelian dan aksesori

Isi paket PCE-VT 1100S pada halaman resmi meliputi:

1 unit PCE-VT 1100S
1 × jarum probe PCE-VT-NF-45 (45 mm)
2 × baterai
Carrying case
Storage box
User manual

Aksesori opsional yang relevan:

Sertifikat kalibrasi ISO (CAL-V-I) — untuk kebutuhan audit atau validasi internal.
Probe standar PCE-VT-NF-10 (10 mm), jika titik ukur tidak memerlukan jarum panjang.

Panduan memilih parameter & rentang ukur getaran

Gunakan tabel ringkas berikut sebagai panduan praktis saat inspeksi cepat:

Skenario mesin	Parameter yang disarankan	Alasannya	Contoh ambang internal*
Ketidakseimbangan rotor, ketidakselarasan kopling, longgar mekanis pada motor/pompa	Kecepatan (mm/s RMS)	Sensitif pada getaran berulang (rotational) dan mudah dibanding antar mesin	Tetapkan kelas internal per tipe mesin (mis. “Normal” < X mm/s)
Indikasi gangguan bearing (impacts, pitting awal)	Percepatan (m/s² peak)	Menangkap spike berenergi tinggi	Catat baseline pabrik baru, bandingkan kenaikan mingguan
Getaran sangat rendah/frekuensi rendah (struktur besar, blower rpm rendah)	Perpindahan (mm p-p)	Representatif untuk amplitudo gerak	Tentukan batas berbasis pengalaman lokal
Titik ukur sulit dijangkau (di balik cover kipas, gearbox rapat)	Gunakan probe jarum 45 mm (model S)	Memudahkan akses dan stabilitas kontak	Pastikan tekanan kontak konsisten

*Karena ambang batas bergantung pada standar/kelas mesin, buatlah “batas perusahaan” berdasarkan baseline mesin sehat, lalu pantau trend-nya.

Faktor yang memengaruhi hasil:

Tekanan dan sudut kontak probe pada permukaan.
Permukaan ukur (kasar/halus), gunakan titik yang konsisten.
Kecepatan putar mesin dan kondisi beban saat pengukuran.
Lingkungan sekitar (getaran lain, kebisingan mekanis).

Panduan penggunaan langkah demi langkah (contoh di WTP/WWTP)

Skenario: pompa transfer pada instalasi pengolahan air limbah bergetar lebih kuat dari biasanya.

Persiapkan alat
Masukkan 2 baterai CR2032 dan pastikan LCD menyala. Siapkan lembar inspeksi atau aplikasi catatan di ponsel.
Tentukan titik ukur
Pilih titik pada housing bearing sisi DE (drive end) dan NDE (non-drive end). Bersihkan permukaan dari oli/kerak untuk kontak probe yang stabil.
Pilih parameter
Mulai dengan velocity (mm/s RMS) untuk screening umum. Catat nilai. Beralih ke acceleration (m/s² peak) jika mencurigai bearing.
Tempelkan probe
Gunakan jarum 45 mm untuk menembus grill kipas bila perlu. Tekan mantap tegak lurus, tahan hingga pembacaan stabil (respon ~1 detik).
Catat & bandingkan
Fitur hold memudahkan Anda melihat kembali nilai yang baru saja diukur. Bandingkan dengan nilai baseline atau data inspeksi sebelumnya.
Ulangi di beberapa titik
Ukur sisi DE/NDE dan arah radial/axial jika memungkinkan untuk gambaran lebih lengkap.
Evaluasi cepat
- Velocity naik signifikan pada kedua bearing: curigai ketidakseimbangan atau misalignment.
- Acceleration tinggi dengan velocity relatif stabil: curigai awal kerusakan bearing.
  Rencanakan tindakan: balancing, alignment check, atau pemeriksaan bearing.
Dokumentasi
Catat nilai, lokasi, tanggal, dan kondisi operasi (rpm, beban). Karena alat tidak memiliki ekspor data, konsistensi pencatatan manual sangat penting.
Tutup pekerjaan
Manfaatkan auto-off untuk menghemat baterai saat berpindah area. Simpan alat di carrying case agar probe terlindung.

Kesimpulan dan rekomendasi

PCE-VT 1100S adalah accelerometer pen yang praktis untuk inspeksi preventif dan troubleshooting awal mesin putar di banyak sektor: QA/QC dan teaching lab (demonstrasi vibrasi), utilitas WTP/WWTP, pabrik F&B dan dairy (pompa, blower), farmasi & biotek (pompa proses, agitator), kimia/plating (motor dan gearbox), hingga fasilitas HVAC. Keunggulan utamanya meliputi:

Tiga parameter dalam satu alat, dengan rentang frekuensi luas.
Probe jarum 45 mm untuk titik sempit.
Operasi sederhana, respons cepat, auto-hold dan auto-off.
Dimensi ringan dan ringkas—mudah dibawa saat route-based inspection.

Siapa yang paling diuntungkan?

Tim maintenance yang membutuhkan screening cepat tanpa setup rumit.
Pabrik yang ingin memulai program condition monitoring sederhana berbasis tren manual.
Laboratorium pendidikan yang mengajarkan dasar analisis getaran pada mesin.

Jika Anda membutuhkan pencatatan otomatis jangka panjang, integrasi PC/LIMS, atau analisis spektrum, pertimbangkan kelas alat yang lebih tinggi (vibration data logger atau analyzer FFT). Namun untuk inspeksi cepat dan pengambilan keputusan awal, PCE-VT 1100S sangat efisien.

FAQ singkat

Apakah PCE-VT 1100S bisa merekam data terus-menerus?
Tidak. Pabrikan hanya menyebut memori nilai pengukuran sebelumnya/hold; tidak ada fitur data logger atau ekspor file.
Apa perbedaan PCE-VT 1100 dan PCE-VT 1100S?
Varian “S” menyertakan jarum probe 45 mm untuk menjangkau area sempit; spesifikasi pengukuran dasarnya serupa.
Berapa lama baterainya tahan?
Sekitar 5 jam dalam operasi kontinu, ditambah auto-off membantu menghemat saat idle. Gunakan baterai cadangan untuk rute panjang.
Apakah alat ini tahan air atau ber-IP rating?
Pabrikan tidak mencantumkan IP rating. Gunakan di lingkungan 0–40 °C dan 0–84% rH, serta hindari paparan langsung air/debu berat.
Kapan sebaiknya memilih parameter acceleration, velocity, atau displacement?
Velocity untuk masalah rotasional umum; acceleration untuk indikasi awal kerusakan bearing; displacement untuk frekuensi rendah/struktur besar—semuanya tersedia di alat ini.
Apakah tersedia sertifikat kalibrasi?
Ya, tersedia opsi ISO Calibration Certificate (CAL-V-I) yang dibeli terpisah atau paket model ber-ICA.
