PCE-VT 204 — Vibration Meter Portabel Untuk Inspeksi Mesin

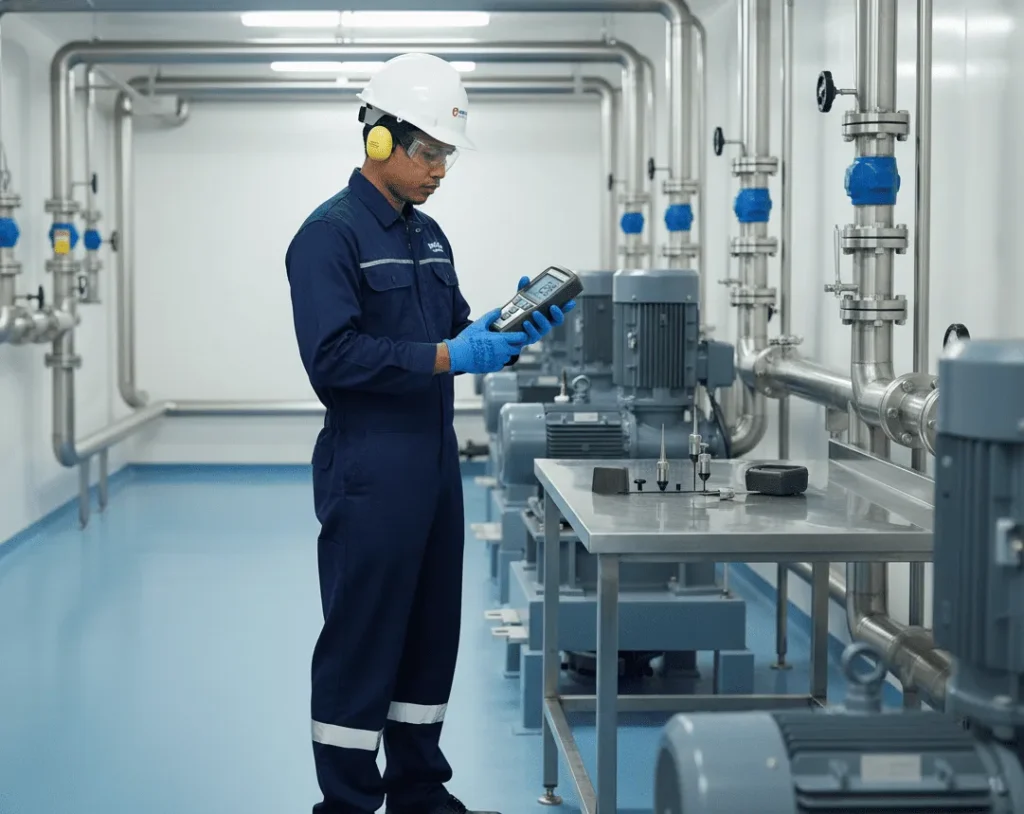

Di sebuah instalasi pengolahan air, pompa sentrifugal utama mulai mengeluarkan suara “menderu” dan getaran halus terasa pada pipa discharge. Operator harus mengambil keputusan cepat: apakah pompa masih aman beroperasi, perlu balancing, atau bearing sudah memasuki fase aus? Mengandalkan insting saja berisiko—downtime tak terduga bisa mengganggu suplai air, sementara penggantian komponen yang terlalu dini membuang anggaran.

Solusi yang masuk akal adalah mengukur kondisi aktual mesin: tingkat getaran, kecepatan putaran, dan pergeseran (displacement) pada titik kritis. Data ini memberi gambaran objektif tentang kesehatan mekanik—apakah ada ketidakseimbangan, misalignment, atau pelonggaran struktur. Untuk pekerjaan semacam ini, perangkat genggam yang serbaguna dan mudah dibawa lebih masuk akal dibandingkan sistem analisis getaran yang kompleks.

PCE-VT 204 hadir sebagai alat portabel yang menggabungkan pengukuran getaran (kecepatan, percepatan, dan perpindahan) serta tachometer optik dan kontak dalam satu perangkat. Ia menyimpan hingga 1000 pembacaan, memiliki keluaran RS-232 untuk transfer ke PC, serta jangkauan pengukuran luas untuk inspeksi kondisi mesin di lapangan maupun laboratorium pemeliharaan. Angka lengkap dan fungsi utamanya tercantum resmi oleh PCE Instruments pada halaman produk dan manualnya.

Mengenal teknologi pengukuran getaran

Prinsip kerja pengukuran getaran pada alat ini bertumpu pada sensor akselerasi piezoelektrik eksternal. Ketika sensor ditempelkan (flat, memakai magnet, atau sekrup pengikat) ke permukaan mesin, sinyal percepatan getaran dikonversi menjadi besaran listrik. Sinyal kemudian diproses untuk menampilkan tiga parameter yang paling umum dipakai di pemeliharaan prediktif:

percepatan (m/s², atau g)
kecepatan/velocity (mm/s atau in/s)
perpindahan puncak-ke-puncak (mm atau in)

PCE-VT 204 juga menerapkan penyaringan frekuensi internal agar gangguan latar tidak mendominasi sinyal target, sehingga pembacaan lebih selektif terhadap getaran di band yang relevan untuk pemeliharaan mesin umum (sekitar 10 Hz–1 kHz).

Mengapa pendekatan pemantauan getaran penting jangka panjang? Karena getaran adalah indikator dini untuk banyak kegagalan mekanik: ketidakseimbangan rotor, misalignment kopling, kerusakan bearing, hingga longgar struktural. Dengan membaca tren velocity RMS (mm/s) dan menilai perubahan signifikan dari baseline, tim maintenance bisa menjadwalkan perbaikan sebelum terjadi kerusakan fatal. Manual PCE-VT 204 menekankan penggunaan rentang frekuensi sesuai sensitivitas ISO 2954, serta adanya fungsi puncak (peak) dan data logger untuk pemantauan berkala.

Dibanding “metode konvensional” seperti mendengar dengan stetoskop mekanik, meraba getaran, atau menilai suhu bearing saja, pendekatan getaran kuantitatif menawarkan:

angka yang bisa ditelusuri/audit,
perbandingan antar titik atau antar waktu,
deteksi dini masalah sebelum terasa secara subjektif,
dan integrasi dengan laporan digital melalui ekspor data.

Spesifikasi Dan Fitur Produk

PCE-VT 204 adalah perangkat genggam multifungsi untuk memantau kondisi mesin. Alat ini mengukur tiga parameter getaran (kecepatan, percepatan, dan perpindahan p-p) sekaligus berfungsi sebagai tachometer optik (non-kontak) dan kontak. Internal memory-nya menyimpan hingga 1000 pembacaan, dan tersedia port RS-232 untuk transfer data ke komputer menggunakan paket software opsional. Dalam paket standar Anda sudah mendapatkan sensor getaran dengan basis magnet, adaptor tachometer kontak, wheel pengukur kecepatan permukaan, reflektif tape untuk tachometer optik, serta hard case.

Apa yang membuatnya istimewa dibanding meter getaran genggam lain?

kombinasi tiga parameter getaran + tachometer optik/kontak dalam satu bodi,
rentang pengukuran yang luas (velocity 0,5–199,9 mm/s; acceleration 0,5–199,9 m/s²; displacement 0,005–1,999 mm) dan akurasi tipikal ±5% ±2 digit,
jarak ukur tachometer optik panjang (50–1500 mm) dengan laser kelas 2 dan resolusi hingga 0,1 rpm pada putaran rendah,
data logger internal dan pilihan interval sampling otomatis dari 1 detik hingga 1 jam, memudahkan trending sederhana tanpa laptop.

Desain dan ergonomi

Tampilan fisik PCE-VT 204 ringkas dan siap lapangan. Dimensi bodi sekitar 188 × 76 × 47 mm dengan berat ±400 g sehingga nyaman dipegang saat inspeksi di area sempit. Material rumahnya plastik tahan lama, cocok untuk pemakaian harian di pabrik. Layar LCD berukuran 45 × 48 mm menampilkan nilai besar yang mudah dibaca. Untuk pemasangan sensor, tersedia opsi permukaan datar, magnet, atau jarum (needle) untuk titik sempit.

Catu daya menggunakan 4 baterai AA 1,5 V. Konsumsi arus tipikal untuk mode getaran sekitar 10,5 mA dan untuk tachometer sekitar 21 mA, dengan fitur auto-off untuk menghemat baterai. Lingkungan operasi direkomendasikan pada 0–50 °C dengan kelembapan kurang dari 80% RH. Jika Anda bekerja di area berpotensi mudah meledak (ATEX), catatan penting dari manual: perangkat ini tidak untuk digunakan di atmosfer eksplosif.

Antarmuka dan pengalaman pengguna

Panel depan menempatkan tombol-tombol fungsional jelas: power, Hold/ESC/Zero, Enter/REC, Function/Send, Unit/Logger, serta tombol operasi tachometer. Navigasinya sederhana: pilih mode (vibrasi/tachometer), tentukan satuan, lalu mulai merekam secara manual atau otomatis. Manual juga menjelaskan ikon serta bagian layar, termasuk area indikator logger dan status baterai.

Fitur kualitas hidup yang membantu kerja lapangan:

data hold untuk “membekukan” pembacaan di layar,
memori internal hingga 1000 titik,
auto-off untuk hemat baterai,
pilihan logging manual atau otomatis (1, 2, 10, 30, 60, 600, 1800, 3600 detik),
dan tampilan metrik/imperial yang bisa dialih-kan sesuai kebiasaan tim.

Fitur-fitur unggulan yang relevan bagi QA/QC & maintenance

Tiga parameter getaran dalam satu probe
Velocity (RMS dan Peak), Acceleration (RMS dan Peak), serta Displacement p-p dengan fungsi Max Hold. Alur ini memudahkan membandingkan baseline mesin dan mendeteksi kenaikan signifikan sebelum terjadi failure.
Tachometer optik dan kontak
Rentang 10–99.999 rpm (optik) dan 0,5–19.999 rpm (kontak) dengan akurasi ±0,05% ±1 digit. Ini penting untuk verifikasi kecepatan nominal motor/pompa, sinkronisasi dengan band-pass analisis, atau menghitung kecepatan permukaan konveyor (m/min atau ft/min).
Jarak ukur optik panjang
50–1500 mm bergantung permukaan/marka reflektif. Berguna ketika akses dekat ke poros berisiko. Sumber laser kelas 2 (<1 mW) membantu akuisisi marka dengan aman.
Data logger internal
Menyimpan hingga 1000 pembacaan dengan interval terprogram; praktis untuk pemantauan tren sederhana pada titik bearing kritis selama shift tanpa harus mengikatkan laptop.
Filter frekuensi dan sensitivitas sesuai praktik umum
Rentang 10 Hz–1 kHz sesuai aplikasi mesin industri umum; sensitivitas relatif mengacu ke ISO 2954 sebagaimana dirujuk manual.

Manfaat langsung bagi pengguna:

hemat waktu inspeksi karena satu alat menangani getaran dan rpm,
konsistensi data untuk audit QA/QC,
meminimalkan salah baca berkat fungsi hold dan logger,
meningkatkan keselamatan saat membaca rpm secara non-kontak pada area bergerak.

Kontrol eksternal dan integrasi sistem

PCE-VT 204 dilengkapi port RS-232 untuk transfer data ke komputer. PCE menyediakan paket software opsional khusus model ini; melalui aplikasi tersebut, data dapat diekspor untuk analisis lanjutan atau pelaporan (misalnya ke spreadsheet atau untuk diimpor ke LIMS/CMMS Anda). Catatan pabrikan: paket software diperlukan jika ingin memindahkan pembacaan dari perangkat genggam ke komputer.

Dengan alur ini, workflow menjadi fleksibel:

ambil data tren harian dengan logger internal,
unggah ke PC secara berkala,
gabungkan dengan catatan maintenance (bearing diganti, alignment dilakukan),
visualisasikan tren dan siapkan ringkasan untuk audit internal.

Spesifikasi teknis lengkap

Tabel di bawah merangkum parameter penting sesuai rilis PCE Instruments (halaman produk dan manual).

Kategori	Spesifikasi
Parameter getaran – rentang ukur	Acceleration 0,5–199,9 m/s²; 0,05–20,39 g; 2–656 ft/s². Velocity 0,5–199,9 mm/s; 0,05–19,99 cm/s; 0,02–7,87 in/s. Displacement (p-p) 0,005–1,999 mm; 0,002–0,078 in.
Resolusi	Acceleration 0,1 m/s²; Velocity 0,1 mm/s; Displacement 0,001 mm.
Akurasi	±5% ±2 digit (untuk ketiga parameter getaran).
Rentang frekuensi	10 Hz–1 kHz; sensitivitas relatif sesuai ISO 2954 (manual).
Mode/perhitungan	Velocity RMS/Peak/Max Hold; Acceleration RMS/Peak/Max Hold; Displacement p-p/Max Hold.
Tachometer optik (non-kontak)	10–99.999 rpm; jarak 50–1500 mm; resolusi 0,1 rpm (<1000 rpm); akurasi ±0,05% ±1 digit; sumber laser kelas 2 (<1 mW, ~645 nm).
Tachometer kontak	0,5–19.999 rpm; kecepatan permukaan 0,05–1999,9 m/min dan 0,2–6560 ft/min; resolusi dan akurasi sama seperti di atas.
Memori & logging	Hingga 1000 pembacaan; interval auto 1/2/10/30/60/600/1800/3600 s; mode manual tersedia.
Keluaran data	RS-232; software PC opsional khusus model ini.
Layar	LCD 45 × 48 mm.
Catu daya	4 × baterai AA 1,5 V; auto-off; konsumsi arus tipikal 10,5 mA (vibrasi) dan 21 mA (tachometer).
Dimensi & berat	188 × 76 × 47 mm; ~400 g.
Lingkungan operasi	0–50 °C; <80% RH.
Catatan keselamatan	Tidak untuk area berpotensi eksplosif (tidak memiliki perlindungan ATEX).
Isi paket	Meter PCE-VT 204; sensor datar + kabel; sensor jarum 70 mm; basis magnet; sensor roda mekanis; pita reflektif 600 mm; tas; 4 baterai; manual.

Penjelasan awam:

velocity (mm/s) adalah indikator paling umum untuk “tingkat getaran keseluruhan”; cocok untuk membandingkan kondisi antar mesin atau terhadap baseline.
acceleration (m/s² atau g) peka untuk mendeteksi kejutan/ketukan dan kerusakan awal bearing.
displacement (mm p-p) berguna untuk mesin kecepatan rendah, karena amplitudo perpindahan lebih “terlihat” dibanding velocity di frekuensi sangat rendah.

Panduan memilih komponen tambahan

Berikut contoh pemilihan rentang ukur dan aksesori sesuai aplikasi tipikal:

Aplikasi	Titik ukur & sasaran	Parameter yang sering dipakai	Rentang yang biasa muncul
Pompa & blower di WTP/WWTP	Housing bearing DE/NDE	Velocity RMS; RPM	1–7 mm/s, 1500–3000 rpm (optik)
Mixer & agitator kimia	Flange gearbox, top bearing	Velocity RMS; Acceleration (peak)	2–10 mm/s; puncak acceleration naik saat misalignment
Motor listrik pabrik F&B	Bearing motor, dudukan	Velocity; RPM verifikasi	1–4 mm/s; 1450/2900 rpm
Conveyor & roller	Velocity permukaan (m/min)	Tachometer kontak, m/min	10–200 m/min
Spindle ringan di workshop	Housing spindle	Acceleration; velocity	acceleration peak mendominasi di frekuensi tinggi

Contoh aksesori dan kegunaannya:

software PC + kabel RS-232/USB: transfer data ke komputer untuk pelaporan/trending, tersedia sebagai item resmi untuk PCE-VT 204, termasuk paket “Software for Vibration Meter PCE VT 204”.
magnet pengganti PCE-VT 204MG, sensor pengganti, dan pita reflektif cadangan.
sertifikat kalibrasi ISO untuk fungsi vibrasi dan tachometer, berguna untuk audit QA/QC.

Faktor yang memengaruhi hasil:

penempatan sensor dan tekanan kontak,
kualitas permukaan (kasar/berminyak) dan penggunaan magnet,
jarak dan kualitas marka reflektif untuk tachometer optik,
variasi beban/putaran saat pengukuran,
kebisingan lingkungan pada frekuensi tinggi.

Panduan penggunaan langkah demi langkah

Skenario: investigasi getaran pada pompa sentrifugal di instalasi pengolahan air (sesuai contoh pendahuluan).

Persiapan alat
Pasang baterai dan pastikan sensor serta basis magnet bersih. Siapkan pita reflektif untuk tachometer optik jika ingin memverifikasi rpm.
Verifikasi kecepatan putar
Tempelkan potongan kecil pita reflektif pada kopling atau poros yang tampak jelas. Setel mode tachometer optik, arahkan laser dari jarak aman (50–1500 mm) dan baca rpm. Bandingkan dengan nameplate motor.
Siapkan titik ukur getaran
Tentukan titik di dekat bearing drive end (DE) dan non-drive end (NDE). Bersihkan permukaan; gunakan basis magnet atau jarum sesuai kebutuhan. Tempelkan sensor tegak lurus permukaan.
Pilih parameter
Mulai dari velocity RMS (mm/s) karena mudah dibandingkan antar mesin. Jika terdengar “ketukan”, periksa juga acceleration peak untuk indikasi kejut/bearing.
Ambil data baseline
Jalankan pompa pada beban normal. Tekan tombol logger untuk merekam; pilih interval otomatis (misal 10 detik) selama beberapa menit untuk menangkap variasi. Gunakan fungsi Hold saat perlu menulis catatan cepat di buku kerja.
Bandingkan titik DE vs NDE dan arah
Jika salah satu titik signifikan lebih tinggi, telusuri kemungkinan faktor lokal (kopling tidak sejajar, kondisi bearing).
Dokumentasi dan transfer
Simpan pembacaan (hingga 1000 titik). Setelah inspeksi, transfer data ke PC melalui RS-232 dan software resmi untuk membuat grafik tren sederhana serta laporan inspeksi.
Tindak lanjut
Jika velocity meningkat tajam dari baseline, rencanakan balancing/alignment atau pemeriksaan bearing. Jadwalkan pengukuran ulang pada interval tetap untuk membangun tren.

Kesimpulan dan rekomendasi

PCE-VT 204 memadukan pengukuran getaran tiga parameter dan tachometer optik/kontak dalam satu perangkat genggam. Rentang dan resolusinya mencakup kebutuhan umum pemeliharaan mesin industri, sementara fitur logger, data hold, dan antarmuka RS-232 memudahkan dokumentasi serta integrasi pelaporan. Spesifikasi resmi—mulai dari rentang getaran, akurasi, frekuensi kerja, hingga fitur tachometer dan memori—menjadikannya alat praktis untuk inspeksi cepat dan trending sederhana di pabrik, fasilitas pengolahan air, laboratorium QA/QC, hingga teaching lab teknik mesin.

Siapa yang paling diuntungkan?

tim maintenance di WTP/WWTP, pabrik F&B, farmasi/biotek, dan kimia yang membutuhkan inspeksi berkala berbasis angka,
teaching lab dan kampus yang memerlukan alat demonstrasi pengukuran getaran dan rpm,
bengkel perawatan pompa/kipas/motor yang memerlukan diagnosa cepat onsite.

Jika Anda membutuhkan analisis spektrum mendalam atau pemantauan online multi-channel, Anda mungkin mempertimbangkan sistem analiser getaran khusus. Namun untuk kombinasi inspeksi lapangan harian, verifikasi rpm, dan pencatatan sederhana, PCE-VT 204 menghadirkan keseimbangan fungsi-biaya yang solid.

FAQ

Apakah PCE-VT 204 bisa mengukur tiga sumbu getaran sekaligus?
Istilah “3-axis” pada materi pemasaran mengacu pada tiga parameter getaran (velocity, acceleration, displacement), bukan tiga arah sumbu X-Y-Z simultan. Perangkat ini menggunakan satu sensor eksternal yang dipasang pada titik ukur.
Seberapa jauh jarak baca tachometer optik?
Sekitar 50–1500 mm tergantung kualitas permukaan dan pita reflektif. Gunakan marka reflektif kecil, bidik dari sudut yang baik, dan hindari cahaya latar berlebihan.
Berapa kapasitas memori dan interval logging?
Hingga 1000 pembacaan; interval otomatis dapat dipilih 1/2/10/30/60/600/1800/3600 detik, atau manual per tekan tombol.
Apakah bisa ekspor data ke Excel atau LIMS?
Bisa, melalui port RS-232 dan software PC opsional khusus model ini. Setelah diunduh, data dapat disimpan dan dianalisis dengan aplikasi Anda.
Bagaimana ketepatan pengukuran rpm?
Akurasi tachometer ±0,05% ±1 digit dengan resolusi hingga 0,1 rpm untuk putaran di bawah 1000 rpm.
Bolehkah dipakai di area ATEX?
Tidak. Manual secara tegas menyatakan alat tidak dilindungi ATEX sehingga tidak boleh digunakan di atmosfer mudah meledak.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya instrumen pemantau kondisi mesin portabel dalam mendukung berbagai proses penelitian dan produksi Anda. Kami menyediakan instrumen berkualitas seperti PCE-VT 204 dan perangkat labolatorium lainnya untuk membantu mengoptimalkan kontrol kondisi peralatan berputar, memastikan konsistensi, dan memenuhi standar tertinggi. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam pemantauan getaran mesin serta verifikasi rpm, mari diskusikan kebutuhan perusahaan Anda untuk menemukan solusi yang tepat.
