Accelerometer PCE-VT 3700: Pemantau Getaran Untuk Pemeliharaan Mesin

Bayangkan seorang teknisi pemeliharaan di sebuah pabrik pengolahan air minum mendengar suara tidak biasa dari motor pompa yang kritikal. Getaran berlebih terasa, tetapi tidak ada alat untuk mengukur seberapa parah kondisi tersebut. Keputusan harus dibuat: menghentikan produksi untuk membongkar mesin secara darurat—yang mengakibatkan downtime berbiaya besar—atau membiarkannya berisiko kegagalan total yang lebih parah. Situasi seperti ini adalah dilema sehari-hari di banyak industri, dimana getaran mesin yang tidak terpantau dapat mengakibatkan kerusakan bearing, ketidakseimbangan rotor, dan akhirnya, berhentinya proses produksi secara tiba-tiba.

Solusi dari permasalahan ini terletak pada pemantauan kondisi berbasis getaran (condition monitoring), sebuah pendekatan pemeliharaan prediktif yang dapat mendeteksi anomaly mesin sebelum terjadinya kegagalan. Memperkenalkan Accelerometer PCE-VT 3700, sebuah alat ukur getaran portabel yang dirancang khusus untuk memungkinkan teknisi melakukan pemantauan getaran secara cepat dan andal di lapangan. Perangkat ini menjadi mata dan telinga tambahan bagi tim pemeliharaan untuk melihat apa yang tidak bisa dideteksi oleh indera manusia sampai pada tahap yang sudah kritis.

Mengenal Teknologi Akselerometer Piezoelektrik

Accelerometer PCE-VT 3700 mengandalkan teknologi piezoelektrik sebagai jantung pengukurannya. Prinsip kerjanya secara sederhana memanfaatkan sifat material kristal piezoelektrik yang menghasilkan muatan listrik ketika mengalami tekanan atau gaya mekanis. Dalam sensor getaran ini, ketika terdapat percepatan getaran, sebuah massa seismik memberikan tekanan pada kristal piezoelektrik. Getaran mesin yang dikonversi menjadi sinyal listrik ini kemudian diproses oleh perangkat untuk dihitung dan ditampilkan sebagai parameter getaran yang dapat dibaca—baik sebagai percepatan (m/s²), kecepatan (mm/s), maupun perpindahan (mm).

Pentingnya teknologi ini untuk jangka panjang terletak pada kemampuannya mengubah pendekatan pemeliharaan mesin dari yang bersifat reaktif (memperbaiki setelah rusak) menjadi prediktif (memperbaiki sebelum rusak). Dengan secara rutin memantau dan mendokumentasikan tingkat getaran mesin, sebuah pabrik dapat membangun database historis yang berharga untuk memprediksi tren kerusakan dan merencanakan intervensi pemeliharaan pada waktu yang paling tepat, sehingga meminimalkan gangguan operasional dan memperpanjang usia aset mesin.

Keunggulan pendekatan pengukuran getaran yang objektif dan terkuantifikasi ini dibandingkan metode konvensional (seperti mengandalkan pendengaran atau perasaan) terletak pada konsistensi dan akurasinya. Dua teknisi berbeda dengan tingkat pengalaman berbeda akan mendapatkan pembacaan numerik yang sama ketika mengukur mesin yang sama, menghilangkan subjektivitas dan memungkinkan perbandingan data yang konsisten dari waktu ke waktu, bahkan antar personel yang berbeda.

Apa itu Accelerometer PCE-VT 3700

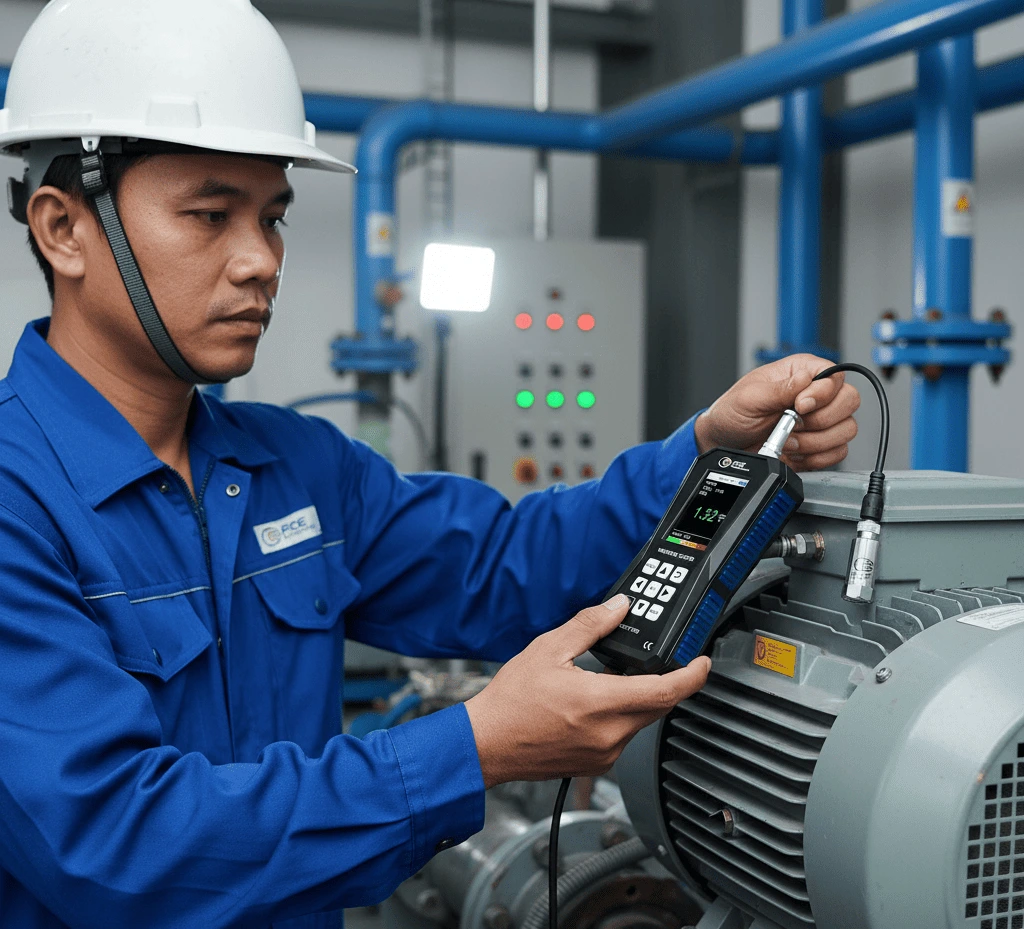

Accelerometer PCE-VT 3700 adalah perangkat ukur getaran portabel tingkat pemula yang diklasifikasikan sebagai alat condition monitoring. Perangkat ini berfungsi sebagai alat diagnostik mekanik yang memungkinkan pemantauan cepat terhadap kondisi mesin dan sistem berputar dengan mengukur tiga parameter getaran fundamentalnya.

Yang membedakan PCE-VT 3700 dari alat sejenis adalah fungsinya sebagai perangkat “entry-level” atau pintu masuk ke dunia pemantauan getaran yang komprehensif. Daripada hanya menampilkan angka getaran yang masih perlu interpretasi lebih lanjut, perangkat ini sudah dilengkapi dengan mode evaluasi otomatis berdasarkan standar internasional ISO 10816-3. Fitur ini menganalisis nilai yang diukur dan secara langsung memberikan penilaian “baik/buruk” pada layar, sangat menyederhanakan proses pengambilan keputusan bagi teknisi, bahkan yang belum memiliki latar belakang mendalam dalam analisis getaran.

Desain dan Ergonomi

Desain PCE-VT 3700 mengutamakan fungsionalitas lapangan. Unit utamanya memiliki dimensi 165 x 85 x 32 mm (sekitar 6.4 x 3.3 x 1.2 inci) dengan berat hanya 239 gram (8.4 oz), membuatnya sangat ringan dan mudah digenggam untuk penggunaan yang lama tanpa menyebabkan kelelahan.

Sensor getarannya terhubung ke unit utama via kabel spiral yang memberikan fleksibilitas dan jangkauan ekstra, memungkinkan posisi penempatan sensor yang optimal tanpa harus memegang seluruh unit di dekat titik pengukuran. Sensor ini sendiri dibangun dengan housing material stainless steel yang kokoh, dirancang untuk menahan lingkungan industri yang keras.

Dari segi catu daya, perangkat ini mengandalkan 3 baterai AA standar yang mudah ditemukan. Informasi ketahanan baterai spesifik tidak disebutkan dalam sumber, namun penggunaan baterai AA umumnya memberikan fleksibilitas dan kemudahan penggantian di lapangan. Untuk ketahanan lingkungan, perangkat utama dapat beroperasi dan disimpan dalam kondisi suhu -20 … +65 °C dan kelembaban relatif 10 … 95%. Kelas proteksi IP52 yang dimilikinya menunjukkan ketahanan terhadap debu dan tetesan air yang terbatas, cocok untuk penggunaan di dalam ruangan atau lingkungan pabrik yang tidak melibatkan ciprasan air bertekanan.

Antarmuka dan Pengalaman Pengguna

Pengalaman pengguna PCE-VT 3700 didesain untuk menjadi intuitif. Perangkat ini menampilkan layar LC grafis berwarna berukuran 2.8 inci. Keunggulan layar berwarna ini adalah kemampuannya menampilkan semua instruksi dan item menu dalam teks biasa, bukan hanya simbol, sehingga sangat memudahkan navigasi.

Sebuah fitur kualitas hidup yang penting adalah Peak-Hold Function. Fitur ini memungkinkan perangkat “menahan” atau menangkap nilai puncak getaran yang terjadi sesaat, yang mungkin terlewat jika hanya mengandalkan pembacaan real-time. Ini sangat berguna untuk mendeteksi anomaly singkat yang justru sering menjadi pertanda awal masalah.

Kemudahan penggunaan lebih lanjut ditunjang oleh dukungan 12 bahasa dalam menu, termasuk Inggris, Jerman, Prancis, Spanyol, Italia, Belanda, Portugis, Turki, Polandia, Rusia, Cina, dan Jepang. Fleksibilitas ini memastikan bahwa hambatan bahasa tidak menjadi penghalang operasional yang efektif.

Fitur-Fitur Cerdas dan Unggulan

Accelerometer PCE-VT 3700 dilengkapi dengan beberapa fitur unggulan yang meningkatkan nilai aplikasinya di lapangan:

• Automatic ISO 10816-3 Evaluation: Ini adalah fitur andalan perangkat ini. Standar ISO 10816-3 memberikan panduan untuk mengevaluasi tingkat keparahan getaran mesin berdasarkan pengukuran kecepatan getaran pada housing-nya. Alat ini secara otomatis menganalisis pembacaan kecepatan getaran, membandingkannya dengan kriteria standar, dan langsung memberikan evaluasi “baik/buruk” (atau sejenisnya) di layar. Ini menghilangkan kebutuhan untuk membawa bagan referensi atau melakukan perhitungan manual, sehingga mempercepat penilaian kondisi mesin.

• Pengukuran Tiga Parameter Sekaligus: Alat ini mampu mengukur dan menampilkan tiga parameter getaran dasar secara bersamaan: percepatan (dalam m/s²), kecepatan (dalam mm/s), dan perpindahan (dalam mm). Masing-masing parameter ini memberikan informasi diagnostik yang berbeda, misalnya, percepatan sering dikaitkan dengan gaya tumbukan (seperti pada bearing yang rusak), sementara kecepatan umumnya terkait dengan tingkat keparahan getaran secara keseluruhan.

• Kemampuan Unit Metric/Imperial yang Dapat Ditukar: Untuk memenuhi kebutuhan pengguna global, unit pengukuran dapat dengan mudah dialihkan antara sistem metrik dan imperial. Fleksibilitas ini memastikan alat dapat digunakan di berbagai lokasi tanpa kebingungan terkait satuan.

• Berbagai Parameter Pengukuran: Selain nilai RMS (Root Mean Square) yang umum, alat ini juga dapat mengukur nilai Puncak (Peak), Puncak-ke-Puncak (Peak-Peak), dan Faktor Puncak (Crest Factor). Berbagai mode pengukuran ini memberikan sudut pandang analitis yang lebih komprehensif mengenai karakteristik getaran.

Spesifikasi Teknis Lengkap

Untuk memudahkan pemahaman, angka-angka teknis ini dapat dianalogikan: Akurasi ±2% seperti memiliki penggaris yang hampir sempurna, di mana kesalahan pengukurannya sangat kecil dan tidak signifikan untuk tujuan diagnostik. Rentang frekuensi operasinya yang mencakup 10 Hz – 10 kHz untuk akselerasi berarti alat ini dapat “mendengar” getaran dari yang sangat lambat (seperti putaran mesin pompa besar) hingga getaran sangat cepat (seperti suara berisik dari bearing yang rusak).

Panduan Memilih dan Menggunakan Aksesori

PCE-VT 3700 biasanya datang dengan paket lengkap yang memadai untuk memulai pemantauan getaran dasar. Lingkup pengiriman standarnya mencakup:

• 1 x Vibration Meter PCE-VT 3700

• 1 x Sensor dengan kabel spiral

• 1 x Magnet adapter (PCE-VT VMH)

• 1 x Sensor jarum (PCE-VT NP)

• 1 x Handgrip

• 3 x Baterai AA

• 1 x Panduan cepat

• 1 x Tas servis

Aksesori seperti adapter magnet memungkinkan sensor menempel dengan kuat pada permukaan besi atau baja dari mesin yang diukur, memastikan pengukuran yang konsisten. Sensor jarum (needle probe) berguna untuk mencapai titik pengukuran yang sulit dijangkau atau pada sambungan yang tidak dapat ditempeli magnet.

Faktor yang dapat mempengaruhi hasil pengukuran antara lain adalah kekencangan sambungan antara sensor dan permukaan mesin. Sambungan yang longgar dapat menyebabkan pembacaan yang tidak akurat. Selain itu, kontak yang tidak sempurna (yang dapat dikompensasi oleh sensor jarum) dan suhu lingkungan yang ekstrem di luar spesifikasi operasi juga perlu diperhatikan.

Panduan Cara Menggunakan Produk Langkah Demi Langkah

Mari kita kembali ke skenario pompa di pabrik pengolahan air. Berikut adalah langkah-langkah praktis menggunakan PCE-VT 3700 untuk mendiagnosis masalah:

1. Persiapan: Pasang ketiga baterai AA ke dalam meter utama. Pastikan sensor terhubung dengan baik ke port yang sesuai pada meter.

2. Pemilihan Titik Pengukuran: Identifikasi titik pengukuran pada housing bearing motor pompa. Biasanya, titik terbaik adalah yang paling dekat dengan sumber getaran dan bebas dari cat yang mengelupas atau korosi. Pilih tiga titik: vertikal, horizontal, dan aksial.

3. Pemasangan Sensor: Tempakkan adapter magnet ke titik pengukuran vertikal. Pastikan magnet menempel dengan kuat dan rata. Alternatifnya, untuk permukaan non-magnetik, gunakan sensor jarum dengan menekannya secara tegak lurus dan stabil ke permukaan.

4. Menyalakan dan Mengkonfigurasi: Nyalakan perangkat. Tekan tombol yang sesuai untuk memastikan unit pengukuran sudah dalam sistem metrik (m/s², mm/s, mm). Aktifkan juga mode ISO 10816-3 jika tidak otomatis aktif.

5. Melakukan Pengukuran: Biarkan perangkat mengambil data selama beberapa detik hingga pembacaan stabil. Tekan tombol HOLD/PEAK untuk menangkap nilai puncak jika terlihat adanya lonjakan. Catat nilai kecepatan getaran RMS dan perhatikan evaluasi “baik/buruk” yang diberikan alat.

6. Pengulangan dan Perbandingan: Ulangi proses pengukuran pada titik horizontal dan aksial. Bandingkan pembacaan dan evaluasi dari ketiga titik tersebut.

7. Analisis dan Tindakan: Jika evaluasi menunjukkan “buruk” atau nilai kecepatan getaran melebihi batas yang ditetapkan, rencanakan tindakan pemeliharaan lebih lanjut (seperti penyeimbangan ulang, pemeriksaan bearing) pada jadwal terdekat. Jika semua baik, dokumentasikan pembacaan sebagai data baseline untuk perbandingan di masa depan.

Kesimpulan dan Rekomendasi

Accelerometer PCE-VT 3700 hadir sebagai solusi pemantauan getaran yang terjangkau dan mudah digunakan, khususnya dirancang untuk organisasi yang baru memulai penerapan pemeliharaan prediktif atau bagi teknisi yang membutuhkan alat diagnostik yang cepat dan andal. Keunggulan intinya terletak pada antarmuka yang disederhanakan dengan evaluasi ISO otomatis, kemampuan untuk mengukur tiga parameter getaran sekaligus, dan desain portabel yang siap lapangan.

Produk ini paling cocok untuk:

• Perusahaan kecil-menengah (UKM) di sektor manufaktur, pengolahan air, makanan & minuman, yang ingin beralih dari pemeliharaan reaktif ke prediktif.

• Tim pemeliharaan di pabrik besar yang membutuhkan alat inspeksi rutin yang cepat untuk screening kondisi mesin sebelum memanggil spesialis analisis getaran yang lebih kompleks.

• Laboratorium pengujian dan lembaga pendidikan (kampus) untuk keperluan praktikum dan penelitian dasar di bidang dinamika mesin dan pemeliharaan.

Bagi organisasi dengan kebutuhan yang lebih advance, seperti analisis spektrum frekuensi untuk diagnosa kerusakan yang sangat spesifik atau pemantauan terus-menerus (online), model vibration analyzer yang lebih tinggi tentunya akan lebih sesuai.

FAQ Singkat

Q1: Apakah PCE-VT 3700 bisa digunakan untuk menganalisis penyebab spesifik kerusakan, misalnya jenis bearing yang rusak?
A: Tidak secara langsung. Alat ini sangat baik untuk mendeteksi adanya anomaly dan tingkat keparahannya, namun untuk diagnosa mendalam seperti menentukan jenis kerusakan bearing yang spesifik, biasanya diperlukan alat vibration analyzer dengan kemampuan FFT (Fast Fourier Transform) untuk menganalisis spektrum frekuensi.

Q2: Bagaimana cara melakukan kalibrasi pada alat ini?
A: Sumber menyebutkan bahwa perangkat dilengkapi dengan “ISO factory certificate”. Untuk prosedur kalibrasi ulang periodik, disarankan untuk menghubungi penyedia jasa kalibrasi yang terakreditasi atau menghubungi distributor resmi produk PCE Instruments.

Q3: Apakah alat ini bisa mencatat data untuk tren jangka panjang?
A: Berdasarkan spesifikasi yang tersedia dari sumber, tidak disebutkan adanya fitur data logging atau memori internal yang menyimpan pembacaan. Penggunaan utamanya adalah untuk pengukuran langsung (spot measurement). Dokumentasi tren jangka panjang perlu dilakukan secara manual oleh pengguna dengan mencatat pembacaan secara berkala.

Q4: Apakah sensor-nya tahan terhadap air atau minyak?
A: Sensor memiliki Kelas Proteksi IP52. Ini berarti sensor terlindungi dari tetesan air yang jatuh hingga 15 derajat dari vertikal, tetapi tidak tahan terhadap ciprasan atau semprotan air atau minyak yang signifikan. Disarankan untuk membersihkan sensor setelah tidak sengaja terkontaminasi.
