Alat Penguji Kekerasan NOVOTEST TS-MCV: Solusi Mengatasi Soft Zone pada Turbine Disk

Di balik deru mesin turbin gas yang andal, tersembunyi ancaman laten yang dapat melumpuhkan seluruh sistem dalam sekejap: soft zone. Pada turbine disk berbasis nikel superalloy yang beroperasi di temperatur ekstrem melampaui 650°C, area dengan kekerasan mikro lebih rendah ini bagaikan bom waktu. Kegagalan yang timbul bukan sekadar retakan biasa, melainkan fenomena mixed creep-fatigue fracture—kombinasi mematikan antara deformasi creep dan perambatan retak fatik yang acap kali tak terdeteksi oleh inspeksi rutin. Dampaknya masif, mulai dari shutdown tak terduga pada pembangkit listrik hingga insiden katastrofik pada mesin pesawat. Di sinilah urgensi metode pengujian generasi baru hadir. Industri mutakhir kini beralih pada teknik microhardness traverse untuk memetakan profil kekerasan secara presisi. Alat Penguji Kekerasan NOVOTEST TS-MCV tampil sebagai jawaban strategis, menawarkan akurasi tinggi pada beban uji rendah untuk mengungkap ketidakhomogenan mekanik yang kasat mata. Melalui deteksi dini soft zone dengan alat ini, pelaku industri tidak hanya menyelamatkan aset bernilai miliaran rupiah, tetapi juga menegaskan komitmen terhadap standar keselamatan tertinggi.

1. Tren Utama di Industri Turbin Gas
2. Faktor Pendorong Perubahan
3. Dampak Terhadap Kualitas Produk
4. Teknologi/Metode Baru yang Muncul
5. Implikasi bagi Pelaku Industri
6. Bagaimana Alat Penguji Kekerasan Beradaptasi
7. Upaya Meningkatkan Kualitas Berkelanjutan
8. Kesimpulan
9. FAQ
   1. Apa itu soft zone pada turbine disk dan mengapa berbahaya?
   2. Bagaimana cara kerja metode microhardness traverse dalam mendeteksi soft zone?
   3. Apa keunggulan Alat Penguji Kekerasan NOVOTEST TS-MCV dibandingkan alat uji konvensional?
   4. Apakah pengujian microhardness traverse wajib dilakukan pada semua turbine disk?
10. References

Tren Utama di Industri Turbin Gas

Persaingan di sektor energi dan dirgantara mendorong efisiensi mesin turbin gas ke level yang belum pernah tercapai sebelumnya. Target temperatur masuk turbin (Turbine Inlet Temperature/TIT) kini menyentuh angka di atas 1.500°C, menciptakan tekanan termal yang sangat agresif pada komponen hot section, terutama turbine disk. Untuk bertahan, insinyur material mengandalkan paduan super berbasis nikel seperti Inconel 718, Waspaloy, atau René 88. Material ini memperoleh kekuatannya dari presipitat fasa gamma prime yang stabil pada suhu tinggi. Namun, sifat unggul ini hadir dengan syarat ketat: proses heat treatment harus sempurna. Sedikit penyimpangan temperatur atau waktu selama proses solution treatment dan aging bisa membentuk soft zone—area di mana presipitat penguat terdekomposisi.

Lanskap regulasi pun kian mengetat. Otoritas penerbangan seperti FAA dan EASA, beserta standar pembangkit listrik internasional, tidak hanya mewajibkan uji tarik dan mulur, tetapi juga verifikasi kekerasan sebagai bagian integral dari life assessment komponen. Uji kekerasan bukan lagi sekadar syarat administratif; ia menjadi data vital untuk memprediksi perilaku material di bawah beban termomekanik jangka panjang. Kebutuhan akan presisi ekstrem dalam memetakan properti mekanik lokal menjadikan metode pengujian konvensional mulai ditinggalkan, membuka jalan bagi teknik pemetaan resolusi tinggi seperti microhardness traverse.

Faktor Pendorong Perubahan

Transformasi menuju metode inspeksi yang lebih granular tidak terjadi tanpa alasan kuat. Biaya yang timbul akibat kegagalan komponen turbine disk tidak lagi bisa ditoleransi. Sebuah insiden shutdown tidak terjadwal pada pembangkit listrik siklus gabungan mampu mengakibatkan kerugian produksi mencapai puluhan ribu dolar per jam. Sementara di dunia penerbangan, setiap kejadian uncontained engine failure berpotensi memakan korban jiwa dan menghancurkan reputasi pabrikan.

Di sisi teknis, uji kekerasan makro seperti Rockwell (HRC) gagal menangkap variasi lokal dalam skala mikro. Indentasi pada metode makro menghasilkan jejak besar yang mewakili rata-rata area luas. Akibatnya, soft zone dengan lebar hanya beberapa ratus mikrometer dapat terabaikan sepenuhnya, bersembunyi di balik nilai kekerasan rata-rata yang tampak normal. Inilah blind spot yang berbahaya. Standar pengujian terkini, seperti ASTM E384, merespons kelemahan ini dengan mendorong penggunaan microhardness Vickers untuk mengevaluasi gradient. Tekanan dari OEM (Original Equipment Manufacturer) seperti General Electric, Siemens, atau Rolls-Royce turut mempercepat adopsi. Mereka menuntut pemasok tempa untuk tidak hanya memberikan sertifikat kekerasan permukaan, tetapi juga bukti keseragaman properti di seluruh penampang kritis.

Dampak Terhadap Kualitas Produk

Apa sebenarnya yang menjadikan soft zone begitu berbahaya? Soft zone adalah anomali metalurgi di mana kekerasan material turun di bawah ambang batas desain. Pada nikel superalloy, fenomena ini umumnya berakar pada over-aging atau pendinginan tidak homogen pasca solution treatment. Secara mikroskopis, fasa penguat gamma prime (Ni3Al/Ti) yang seharusnya tersebar halus justru tumbuh kasar (coarsening) atau terlarut kembali, meninggalkan matriks yang lebih lunak.

Konsekuensinya langsung menggerus integritas turbine disk. Penurunan kekerasan lokal berkorelasi erat dengan kemampuan material melawan deformasi creep. Daerah lunak akan mengalami elongasi lebih cepat di bawah tegangan sentrifugal dan temperatur tinggi, menciptakan titik konsentrasi regangan. Dalam siklus operasi mesin—start, steady state, dan shutdown—retakan mikro mulai berinisiasi di batas butir daerah lunak ini. Mekanisme mixed creep-fatigue fracture pun berlangsung: retakan merambat secara intergranular pada fase creep, lalu berlanjut transgranular saat komponen mengalami siklus fatik. Hasil akhirnya adalah patah getas mendadak yang sangat sulit diprediksi melalui inspeksi visual atau dye penetrant. Tanpa teknologi deteksi dini soft zone, produk yang lolos quality control konvensional dapat menyimpan cacat laten yang hanya terungkap setelah bencana terjadi. Biaya garansi, recall, dan litigasi menjadi momok berkelanjutan.

Teknologi/Metode Baru yang Muncul

Untuk mengungkap musuh tak kasat mata ini, industri merangkul metode microhardness traverse. Konsepnya lugas: serangkaian indentasi Vickers dengan beban rendah—lazimnya HV0.1, HV0.3, atau HV1—dilakukan sepanjang lintasan kritis pada penampang melintang turbine disk. Hasilnya adalah hardness gradient map, sebuah profil distribusi kekerasan yang mengungkap setiap lembah dan puncak properti mekanik secara kuantitatif.

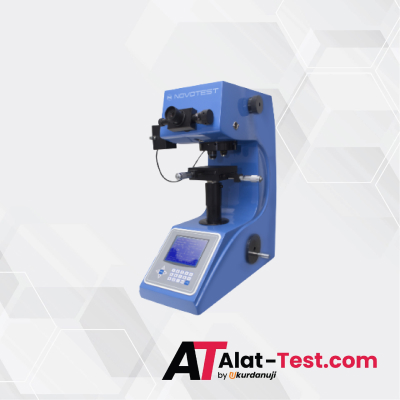

Alat Penguji Kekerasan NOVOTEST TS-MCV menjelma sebagai ujung tombak metode ini. Menggunakan indenter piramida berlian 136° sesuai standar ASTM E384, alat ini menjamin geometri indentasi yang sempurna bahkan pada beban sangat rendah 10 gf (HV0.01). Resolusi ekstrem ini krusial karena soft zone seringkali hanya terdeteksi melalui jejak indentasi mikro. Keunggulan NOVOTEST TS-MCV terletak pada sistem optiknya: lensa objektif 10X dan 40X yang terpadu dengan okuler 10X memberikan perbesaran total hingga 400X. Pengukuran diagonal indentasi mencapai rentang 0–200 µm dengan nilai indeks resolusi 0,25 µm.

Lebih dari sekadar mesin tekan, TS-MCV adalah sistem analisis cerdas. Software terintegrasi mengeksekusi plotting profil kekerasan versus jarak secara real-time, memvisualisasikan apakah ada penurunan kekerasan mencurigakan di daerah dekat bore atau rim disk. Metode ini mengungguli teknik non-destruktif seperti ultrasonik atau eddy current yang hanya memberikan indikasi tidak langsung. Dengan traverse Vickers, perusahaan memperoleh data kuantitatif langsung yang merepresentasikan pengaruh mikrostruktur terhadap sifat mekanik lokal.

Implikasi bagi Pelaku Industri

Adopsi teknologi hardness mapping seperti yang disediakan Alat Penguji Kekerasan NOVOTEST TS-MCV mengubah peta persaingan di industri manufaktur turbin. Laboratorium uji material kini memiliki peluang emas untuk memperluas portofolio layanan. Kemampuan menyediakan laporan hardness traverse yang detail menjadi nilai diferensiasi bisnis yang signifikan, menarik klien dari sektor aerospace dan energi yang haus akan jaminan kualitas premium.

Bagi departemen quality control internal, instrumen ini menawarkan validasi proses heat treatment yang mustahil dilakukan sebelumnya. Alih-alih mengandalkan sampel kupon uji terpisah yang belum tentu mewakili kondisi aktual komponen besar, teknisi dapat memverifikasi langsung pada produk jadi. Hasilnya, reject rate batch produksi menukik tajam karena penyimpangan kekerasan teridentifikasi sejak awal. Efisiensi ini langsung berdampak pada profitabilitas perusahaan.

Yang lebih krusial, deteksi dini soft zone dengan NOVOTEST TS-MCV menjadi benteng terakhir sebelum produk meluncur ke pelanggan. Satu kegagalan di lapangan dapat mencoreng reputasi yang dibangun puluhan tahun. Transparansi juga meningkat di rantai pasok: pemasok tempa tidak bisa lagi menyembunyikan variasi kualitas, karena pabrikan kini mewajibkan data hardness traverse sebagai deliverable wajib. Ekosistem industri pun bergerak menuju standar kualitas zero defect yang sesungguhnya.

Bagaimana Alat Penguji Kekerasan Beradaptasi

Menjawab tantangan spesifik deteksi soft zone, Alat Penguji Kekerasan NOVOTEST TS-MCV merangkum fleksibilitas dan presisi dalam satu platform. Skala pengujian yang membentang dari HV0.01 hingga HV1, dengan padanan beban 10 gf hingga 1.000 gf, membuatnya sanggup mengukur berbagai lapisan dari case depth karburasi, lapisan tipis, hingga material induk yang lebih dalam. Fitur ini vital karena turbine disk sering memiliki lapisan permukaan yang mengalami shot peening atau coating.

Otomasi menjadi ruh dari presisi. Sistem pengukuran TS-MCV mengandalkan kamera resolusi tinggi dengan algoritma edge detection canggih. Fitur ini meminimalkan subjektivitas operator dalam menentukan batas diagonal indentasi—sebuah tantangan klasik pada pengukuran jejak ukuran mikron. Dengan teknologi ini, human error ditekan hingga batas minimum, menghasilkan repeatability data yang sangat konsisten.

Kompatibilitas sistem dengan beragam format output data (CSV/PDF) melalui antarmuka RS-232 menyederhanakan proses pelaporan. Laboratorium dapat mengintegrasikan TS-MCV ke dalam sistem manajemen mutu digital, mengirim data pengukuran langsung ke dashboard analitik. Untuk bengkel inspeksi dengan ruang terbatas, meskipun TS-MCV adalah alat lantai (floor standing) dengan berat 60 kg, stabilitasnya memastikan pengukuran lurus presisi yang tidak bisa dicapai alat portabel.

Upaya Meningkatkan Kualitas Berkelanjutan

Kepemilikan Alat Penguji Kekerasan NOVOTEST TS-MCV yang canggih hanyalah setengah dari perjalanan. Peningkatan kualitas berkelanjutan menuntut standardisasi, kompetensi manusia, dan riset kolaboratif. Inisiatif kelompok kerja antar perusahaan, seringkali dimotori asosiasi industri seperti ASM International, mulai merumuskan best practice hardness mapping untuk komponen forged & heat-treated. Protokol ini menentukan lokasi kritis traverse, spacing indentasi, dan kriteria penerimaan soft zone.

Investasi pada pelatihan operator menjadi pilar berikutnya. Insinyur quality control tidak cukup hanya mahir menekan tombol start, mereka wajib menginterpretasi profil hardness gradient yang muncul di layar. Pelatihan mendalam menghubungkan penurunan kekerasan dengan fenomena metalurgi spesifik: apakah ini over-aging di dekat permukaan, ataukah sisa coarse grain dari proses tempa yang tidak optimal? Korelasi antara data kuantitatif TS-MCV dan analisis mikrostruktur di bawah mikroskop optik atau SEM membekali tim teknisi dengan kemampuan diagnostik komplet.

Riset kolaboratif dengan universitas turut mendorong batas kemampuan. Data hardness traverse yang dihasilkan ribuan titik pengukuran NOVOTEST TS-MCV menjadi bahan baku pengembangan model machine learning prediktif. Model ini bertujuan memproyeksikan pembentukan soft zone berdasarkan parameter heat treatment, geometri komponen, dan komposisi kimia. Di sisi pabrik, konektivitas menjadi kunci. Menerapkan prinsip Industrial Internet of Things (IIoT) pada TS-MCV, data pengukuran tidak lagi terisolasi di PC laboratorium, melainkan langsung terkirim ke dashboard mutu cloud. Manajer produksi dan pemasok dapat memantau kesehatan proses secara real-time, menciptakan budaya transparansi dan perbaikan proses yang tiada henti.

Kesimpulan

Soft zone pada turbine disk berbasis nikel superalloy bukan sekadar anomali kecil; ia adalah ancaman struktural serius terhadap keandalan operasi di temperatur di atas 650°C. Kegagalan menangkap keberadaan over-tempered region ini dapat memicu mixed creep-fatigue fracture yang berujung pada shutdown atau insiden katastrofik. Metode microhardness traverse menggunakan beban HV0.1–HV1 telah teruji sebagai solusi paling efektif dalam memetakan variasi kekerasan lokal dengan resolusi tinggi. Peran sentral ini diemban secara sempurna oleh Alat Penguji Kekerasan NOVOTEST TS-MCV. Dengan sistem optik 400X, otomasi pengukuran presisi, dan kemampuan plotting gradient secara real-time, alat ini mentransformasi inspeksi kualitas komponen turbin dari sekadar uji sampling menjadi comprehensive hardness mapping. Mengintegrasikan NOVOTEST TS-MCV ke dalam lini quality control adalah langkah esensial untuk memvalidasi integritas heat treatment, mencegah lolosnya produk cacat, dan mengamankan reputasi di pasar global yang sangat kompetitif.

Bagi pelaku industri yang berkomitmen terhadap zero defect dan memperkuat keandalan rantai pasok, menghadirkan instrumen dengan presisi tinggi adalah keniscayaan. Sebagai mitra strategis dalam penyediaan solusi pengukuran dan pengujian material, CV. Java Multi Mandiri mendukung penuh kebutuhan industri akan Alat Penguji Kekerasan NOVOTEST TS-MCV yang andal guna memastikan setiap turbine disk yang beroperasi telah memenuhi standar keamanan tertinggi.

FAQ

Apa itu soft zone pada turbine disk dan mengapa berbahaya?

Soft zone adalah area lokal pada material turbine disk yang memiliki kekerasan lebih rendah dari spesifikasi desain akibat dekomposisi fasa penguat gamma prime selama proses heat treatment yang tidak sempurna. Area ini berbahaya karena menurunkan ketahanan creep dan mempercepat inisiasi retakan fatik di suhu operasi tinggi (650°C+), berujung pada kegagalan getas mendadak atau mixed creep-fatigue fracture.

Bagaimana cara kerja metode microhardness traverse dalam mendeteksi soft zone?

Metode ini bekerja dengan membuat serangkaian indentasi microhardness Vickers menggunakan beban rendah (HV0.1 hingga HV1) di sepanjang lintasan kritis pada penampang turbine disk. Profil hardness gradient yang dihasilkan dari plotting data akan mengidentifikasi lembah kekerasan yang mengindikasikan keberadaan soft zone, yang tidak dapat dideteksi oleh uji kekerasan makro konvensional.

Apa keunggulan Alat Penguji Kekerasan NOVOTEST TS-MCV dibandingkan alat uji konvensional?

NOVOTEST TS-MCV memiliki perbesaran optik tinggi hingga 400X, beban uji sangat rendah mulai dari 10 gf, dan rentang pengukuran yang presisi hingga resolusi 0,25 µm. Keunggulan utamanya adalah kemampuan mengukur dengan akurat pada skala mikro serta dilengkapi software plotting hardness gradient real-time, sehingga sangat efektif memetakan soft zone yang terlewatkan oleh uji Rockwell standar.

Apakah pengujian microhardness traverse wajib dilakukan pada semua turbine disk?

Secara regulasi, kewajiban ini bergantung pada standar OEM dan otoritas keselamatan. Namun, seiring meningkatnya tuntutan keandalan dan maraknya kegagalan terkait soft zone, pengujian ini telah menjadi best practice industri dan syarat umum dari pabrikan mesin besar. Melakukan hardness traverse dengan Alat Penguji Kekerasan NOVOTEST TS-MCV adalah langkah proaktif untuk menjamin zero defect pada komponen kritis.

Rekomendasi Hardness Tester

References

1. ASTM International. (2017). ASTM E384-17: Standard Test Method for Microindentation Hardness of Materials. West Conshohocken, PA: ASTM International.
2. Reed, R. C. (2006). The Superalloys: Fundamentals and Applications. Cambridge University Press.
3. American Society for Metals (ASM). (2002). ASM Handbook Volume 11: Failure Analysis and Prevention. ASM International.
4. Federal Aviation Administration (FAA). (2019). Advisory Circular 33.14-1: Damage Tolerance of Engine Critical Parts. U.S. Department of Transportation.
5. Pollock, T. M., & Tin, S. (2006). Nickel-Based Superalloys for Advanced Turbine Engines: Chemistry, Microstructure, and Properties. Journal of Propulsion and Power, 22(2), 361–374.
