Alat Penguji Kekerasan NOVOTEST TS-MCV: Strategi Kontrol Degradasi Termal pada HAZ Blade

Gagalnya satu bilah turbin di sektor panas mesin pesawat atau turbin gas pembangkit listrik jarang terjadi secara tiba‑tiba tanpa peringatan. Seringkali, kejadian creep‑fatigue failure yang memicu engine flame‑out atau forced outage bersumber dari fenomena yang tidak terdeteksi oleh pemeriksaan rutin: degradasi termal di zona terpengaruh panas atau Heat Affected Zone (HAZ) berbahan Inconel 718. Statistik dari NTSB dan operator pembangkit menunjukkan bahwa setidaknya 8% insiden blade lepas setelah overhaul terkait dengan pelunakan mikro di HAZ yang tidak tertangkap oleh pengujian makro. Degradasi termal di HAZ hadir sebagai penurunan kekerasan mikro akibat coarsening fasa γ’ yang bekerja diam‑diam selama eksposur suhu operasi di atas 650°C. Di sinilah Alat Penguji Kekerasan NOVOTEST TS‑MCV mengambil peran vital: sebuah microhardness tester berbasis metode Vickers yang mampu memetakan variasi kekerasan pada skala HV0.01 hingga HV1 secara presisi. Artikel ini akan mengupas secara analitis bagaimana strategi kontrol degradasi termal pada HAZ blade berevolusi, menjadikan pengujian microhardness bukan lagi opsi, melainkan keharusan bagi ekosistem MRO dan manufaktur turbin modern.

1. Tren Utama di Industri Manufaktur Turbin
2. Faktor Pendorong Perubahan
3. Dampak Terhadap Kualitas Produk
4. Teknologi / Metode Baru yang Muncul
5. Implikasi bagi Pelaku Industri
6. Bagaimana Alat Penguji Kekerasan Mikro Beradaptasi
7. Upaya Meningkatkan Kualitas Berkelanjutan
8. Kesimpulan
9. FAQ
   1. Apa itu degradasi termal pada HAZ blade?
   2. Mengapa beban rendah HV0.01–HV0.5 direkomendasikan untuk mendeteksi degradasi ini?
   3. Bagaimana Alat Penguji Kekerasan NOVOTEST TS‑MCV memastikan akurasi pengukuran di area sempit HAZ?
   4. Apakah inspeksi microhardness dapat menggantikan pemeriksaan metalografi lengkap?
10. References

Tren Utama di Industri Manufaktur Turbin

Industri turbin gas dan manufaktur mesin pesawat tengah bergerak melampaui paradigma inspeksi cacat makro. Pendekatan berbasis risiko (Risk‑Based Inspection/RBI) kini menuntut pemahaman mendalam tentang penuaan material di Hot Section Component, khususnya pada blade yang mengalami siklus paparan termal ekstrem. Studi oleh Turbine Engine Working Group menunjukkan bahwa perpanjangan waktu operasi (extended service life) hingga 20–30% pada engine model terbaru mendorong perhatian lebih besar pada mekanisme kegagalan laten seperti micro‑coarsening fasa γ’ dalam superalloy IN718. Coarsening ini menurunkan kekuatan mulur secara signifikan tanpa meninggalkan cacat visual yang jelas.

Operator pengguna turbin tidak lagi hanya mengandalkan dye penetrant atau eddy current untuk mendeteksi retak permukaan. Kini, mereka mulai mengintegrasikan pengujian microhardness ke dalam job card overhaul, terutama setelah adanya beberapa insiden blade loss pada mesin berumur 15.000 siklus yang seharusnya masih dalam batas aman. Insiden tersebut mengungkap blind spot: blade yang lolos pemeriksaan makro ternyata telah mengalami softening setara penurunan 50–80 poin Vickers di sepanjang HAZ. Alhasil, tren standar internasional seperti API 616 (Gas Turbines for the Petroleum, Chemical, and Gas Industry Services) dan revisi ASTM E384 mulai merekomendasikan pengukuran kekerasan mikro sebagai salah satu kriteria acceptance untuk komponen setelah repair welding atau hot section inspection. Penerapan metode ini di lapangan semakin realistis berkat hadirnya alat portabel dan akurat seperti NOVOTEST TS‑MCV yang mampu melakukan spot‑check tanpa perlu pemotongan destruktif.

Faktor Pendorong Perubahan

Sejumlah faktor pemicu mempercepat adopsi kontrol degradasi termal HAZ blade secara lebih ketat. Pertama, kenaikan Turbine Inlet Temperature (TIT) di atas 1300°C pada mesin generasi baru secara langsung mempercepat kinetika coarsening γ’ di zona HAZ. Material IN718, yang menjadi andalan untuk blade turbin, sangat sensitif terhadap overaging ketika beroperasi di atas 650°C; fasa penguat γ’ mulai kehilangan koherensi dengan matriks, menyebabkan pelunakan lokal tanpa harus munculnya retakan. Jika tidak terdeteksi, kondisi ini menciptakan titik awal interaksi creep‑fatigue yang membahayakan.

Kedua, tekanan regulasi pasca insiden membentuk lanskap keharusan. Setelah beberapa kejadian blade fatigue failure yang melibatkan mesin sipil dan militer, otoritas seperti FAA dan EASA mengeluarkan airworthiness directive (AD) yang mewajibkan peningkatan inspeksi pada area HAZ selama overhaul. Kepatuhan terhadap AD ini menuntut kapabilitas pengukuran yang tidak dimiliki bengkel MRO tradisional.

Ketiga, tekanan bisnis untuk menurunkan cost per flight hour atau cost per kWh memaksa operator dan bengkel mencari metode deteksi dini guna menghindari penggantian komponen prematur maupun biaya klaim garansi. Inspeksi mikro yang mampu mengidentifikasi degradasi termal sebelum berkembang menjadi retak memungkinkan perawatan berbasis kondisi (condition‑based maintenance) yang lebih efisien.

Terakhir, ketersediaan alat uji portabel seperti NOVOTEST TS‑MCV mengeliminasi hambatan logistik. Pengujian beban rendah HV0.01–HV0.5 kini dapat dilakukan langsung di engine shop tanpa harus mengirim sampel ke laboratorium metalurgi, sehingga waktu inspeksi berkurang drastis.

Dampak Terhadap Kualitas Produk

Konsekuensi paling kritis dari degradasi termal HAZ yang tidak terdeteksi adalah terbentuknya soft zone dengan penurunan nilai kekerasan mikro 50–80 HV. Soft zone ini merupakan manifestasi coarsening γ’ precipitate yang mengurangi ketahanan mulur (creep resistance) secara drastis. Dalam operasi, area dengan kekerasan rendah menjadi pusat konsentrasi tegangan, memicu interaksi creep‑fatigue yang memperpendek umur sisa komponen hingga 70% dibandingkan blade dengan mikrostruktur yang sehat.

Risiko paling nyata adalah blade failure dini yang berujung pada engine shutdown in‑flight, forced outage, atau bahkan kejadian uncontained failure yang melukai kapal mesin. Dari perspektif bisnis, skenario ini membawa dampak finansial masif: klaim garansi melampaui nilai komponen, recall multi‑sasis, serta rusaknya reputasi vendor di mata operator dan regulator. Data dari engine shop menunjukkan bahwa satu saja blade yang gagal karena degradasi HAZ dapat memicu penghentian operasional bernilai ratusan ribu USD per jam untuk maskapai penerbangan.

Contoh numerik memperkuat urgensi: sebuah blade dengan softening HAZ yang lolos inspeksi makro mungkin masih menunjukkan residual life 3.000 siklus, padahal jika degradasi terdeteksi, life extension tinggal 900 siklus—pengurangan lebih dari 70%. Tanpa kontrol microhardness, manajer kualitas melepaskan komponen yang seharusnya ditolak, membuka pintu bagi kegagalan katastropik. Oleh karena itu, mendeteksi dan menolak blade dengan softening di HAZ melalui pengukuran kekerasan mikro adalah langkah nyata menjaga kualitas produk dan keselamatan.

Teknologi / Metode Baru yang Muncul

Metodologi inspeksi termal HAZ telah bergeser dari metalografi destruktif yang lambat menuju pemetaan microhardness dengan beban rendah. Teknik Vickers microhardness pada rentang beban HV0.01 sampai HV0.5 menawarkan resolusi spasial tinggi yang sangat cocok untuk mengkarakterisasi variasi kekerasan sepanjang HAZ yang sempit. Indenter piramida berlian dengan sudut 136°—standar internasional ISO 6507‑1—menjamin repeatability pengukuran antar operator, fondasi utama dalam Quality Control modern.

Keunggulan metode ini terletak pada kemampuannya memetakan gradien kekerasan secara halus, bukan sekadar memberikan angka tunggal. Dengan mengaplikasikan grid indentasi berjarak kurang dari 0.5 mm, inspektur dapat mengidentifikasi zona pelunakan yang hanya selebar 100–200 µm, sesuatu yang mustahil dilakukan oleh macrohardness Rockwell. Alat seperti NOVOTEST TS‑MCV memperkuat pendekatan ini melalui turret otomatis dan perangkat lunak analisis terintegrasi. Hasil pengukuran segera diolah menjadi hardness map colour‑coded, memudahkan interpretasi visual tentang lokasi dan tingkat keparahan degradasi. Selain itu, teknik normalizing hardness—yakni membandingkan nilai kekerasan terukur dengan baseline material unaffected—memfilter efek geometri dan menawarkan evaluasi objektif apakah komponen boleh masuk kembali ke service.

Perbandingan antara metode konvensional dan microhardness mapping tampak jelas:

Hasil investigasi oleh Advanced Manufacturing Research Center menunjukkan bahwa microhardness mapping dengan beban 50 gf sudah dapat mengidentifikasi awal coarsening γ’ sebelum terjadi penurunan sifat mekanik yang signifikan, menjadikannya alat predictive maintenance yang unggul.

Implikasi bagi Pelaku Industri

Adopsi strategi kontrol degradasi termal ini memerlukan perubahan signifikan dalam kompetensi SDM, prosedur operasional, dan keputusan investasi di seluruh rantai nilai turbin. Pertama, personel NDT dan teknisi overhaul harus dilatih untuk menginterpretasi hardness map micro‑Vickers, bukan sekadar membaca angka tunggal. Memahami bagaimana indikasi softening berkorelasi dengan waktu paparan termal dan posisi di blade menjadi kompetensi baru yang wajib dikuasai.

Kedua, bengkel MRO perlu mengintegrasikan pengujian microhardness ke dalam overhaul manual dan job card rutin. Ini dapat berarti menambahkan checkpoint kekerasan mikro pada area HAZ setiap kali blade menjalani repair welding atau setelah hot section inspection. Investasi awal berupa pembelian alat penguji kekerasan seperti TS‑MCV akan terbayar melalui pengurangan biaya rework, penolakan scrap dini, serta minimalisasi klaim garansi—satu engine shop melaporkan penghematan $200,000 per overhaul berkat identifikasi dini blade yang terdegradasi.

Ketiga, keberadaan kapabilitas kontrol degradasi termal berpotensi menjadi diferensiator kompetitif. Bengkel MRO yang memiliki sertifikasi khusus ini dapat memenuhi persyaratan kontrak dari maskapai besar yang kini mulai memandatkan hard spot check pada blade repair, sebagaimana dilakukan oleh salah satu maskapai penerbangan terbesar Eropa untuk armada wide‑body mereka. Lebih jauh, kemampuan ini membuka peluang pemberian garansi extended service life kepada operator dengan data pendukung hardness baseline yang solid.

Peran supplier alat uji sangat krusial. Untuk menerapkan strategi ini, pelaku industri membutuhkan mitra yang dapat menyediakan alat penguji kekerasan mikro yang andal dan memberikan dukungan teknis yang mumpuni. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terkemuka di Indonesia, menjawab kebutuhan tersebut dengan menyediakan Alat Penguji Kekerasan NOVOTEST TS‑MCV serta solusi pelatihan dan kalibrasi yang menyertainya. Bukan sebagai penyedia jasa pengujian, melainkan sebagai mitra strategis yang memberdayakan industri untuk membangun kapabilitas kontrol degradasi termal secara mandiri.

Bagaimana Alat Penguji Kekerasan Mikro Beradaptasi

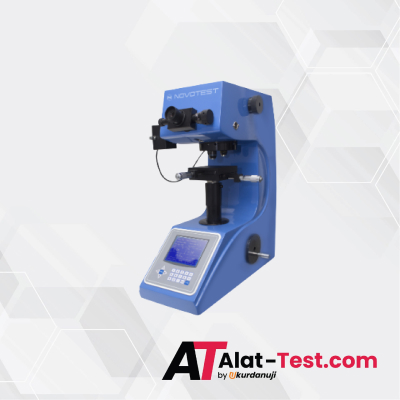

Alat penguji kekerasan modern seperti NOVOTEST TS‑MCV telah dirancang untuk menjawab secara spesifik kebutuhan kontrol degradasi termal HAZ blade. Desainnya yang portabel dan ringkas memungkinkan pengukuran dilakukan langsung di engine shop tanpa perlu heavy cutting atau pemindahan blade yang berpotensi menambah downtime. Konfigurasi beban rendah yang dipertahankan oleh sistem closed‑loop memastikan bahwa beban pengujian 10 gf hingga 1000 gf tetap akurat, suatu hal kritis karena deviasi kecil pada beban rendah dapat menghasilkan eror pengukuran yang besar pada material tipis seperti HAZ.

Fitur turret motorized dengan quick‑change position memungkinkan inspektur melakukan multi‑tindent mapping—dari 10 hingga 50 titik—dalam satu setup tanpa harus menggeser sampel secara manual. Perangkat lunak internal alat menghitung nilai HV untuk setiap indentasi, menampilkan statistika (mean, standar deviasi, nilai min‑max), dan menyusun kurva trend hardness versus lokasi memanjang HAZ. Konektivitas wireless serta penyimpanan cloud‑ready memudahkan traceability data inspeksi, mulai dari blade serial number hingga hasil pengukuran terkini, sehingga mendukung program life tracking yang tertata.

Spesifikasi berikut menunjukkan kemampuan adaptif TS‑MCV terhadap kebutuhan teknik material:

• Rentang beban: 10 gf – 1000 gf (HV0.01 – HV1), ideal untuk material superalloy tipis
• Sistem optik: Lensa objektif 10X dan 40X dengan perbesaran total hingga 400X, resolusi pengukuran 0,25 µm
• Rentang kekerasan: 5 – 3000 HV, mencakup area pelunakan dan hardening sekaligus
• Output data: Layar LCD, pemindai terintegrasi, antarmuka RS‑232, dan ekspor digital
• Benda uji maksimum: Tinggi 90 mm, kedalaman 120 mm—menyesuaikan dimensi blade tanpa preparasi ekstra

Dengan bobot bersih 60 kg, TS‑MCV berada di titik keseimbangan antara portabilitas dan stabilitas mekanik yang diperlukan untuk pembacaan akurat di lingkungan bengkel. Adaptasi ini memastikan bahwa pengujian microhardness tidak lagi terbatas di laboratorium metalurgi, tetapi dapat menjadi bagian dari workflow inspeksi harian.

Upaya Meningkatkan Kualitas Berkelanjutan

Implementasi kontrol degradasi termal pada HAZ blade harus ditempatkan dalam kerangka continuous improvement yang sistematis. Langkah pertama adalah membangun database microhardness baseline untuk setiap desain blade dan jenis paduan. Data ini menjadi referensi objektif untuk menentukan batas acceptance—misalnya, penurunan >15% dari kekerasan baseline di lokasi HAZ tertentu berarti pelolosan. NOVOTEST TS‑MCV memfasilitasi pembuatan database ini berkat kemudahan ekspor data digital yang seragam.

Langkah berikutnya adalah melakukan riset kolaboratif antara operator, OEM, dan akademia untuk mengkorelasikan penurunan HV dengan sisa umur mulur. Publikasi terbaru dari Superalloys Symposium menunjukkan bahwa penurunan kekerasan sebesar 40 HV0.1 pada IN718 berkorelasi dengan reduksi lebih dari 50% creep life pada 700°C, sebuah temuan yang dapat dijadikan dasar kuantitatif penerbitan limit operasi.

Pelaksanaan round‑robin test antar laboratorium inspeksi juga perlu digiatkan untuk menetapkan acceptance standard yang berlaku universal. Selama ini, setiap bengkel MRO mungkin memiliki kriteria sendiri, sehingga sebuah blade bisa dinyatakan lolos di satu tempat dan ditolak di tempat lain. Alat uji yang terkalibrasi dengan baik dan prosedur pengukuran yang standar akan menyelesaikan ambiguitas itu.

Selanjutnya, integrasi data hardness ke dalam digital twin engine membuka potensi sistem prediksi interval overhaul berbasis kondisi nyata. Data hasil pemetaan MRO‑X lapangan dapat dikawinkan dengan model termo‑mekanik di pusat data OEM untuk menghasilkan rekomendasi kapan sebuah blade harus diganti, sebelumnya tidak terprediksi. Di sini, platform NOVOTEST yang mendukung konektivitas cloud menjadi enabler digitalisasi.

Akhirnya, keikutsertaan NOVOTEST TS‑MCV dalam program life extension—yakni re‑sertifikasi blade yang sudah melewati hot section inspection—menunjukkan alat ini sebagai investasi strategis, bukan sekadar alat periksa. Kemampuannya memberikan data yang kredibel dan terukur mampu menyelamatkan ribuan dolar per engine dengan meyakinkan otoritas bahwa komponen tersebut layak diperpanjang penggunaannya secara aman.

Kesimpulan

Kontrol degradasi termal pada HAZ blade telah bertransformasi dari wacana akademik menjadi imperatif operasional. Soft zone akibat coarsening γ’ pada IN718 yang tidak terdeteksi oleh metode konvensional terbukti menjadi blind spot berbiaya tinggi, baik dari segi keselamatan maupun finansial. Microhardness mapping dengan beban rendah menggunakan prinsip Vickers merupakan metode yang terbukti sensitif, repeatable, dan praktis untuk mengidentifikasi zona pelunakan sebelum berkembang menjadi kegagalan fatik-mulur.

Alat Penguji Kekerasan NOVOTEST TS‑MCV hadir sebagai enabler utama strategi ini. Presisi pengukuran pada rentang HV0.01–HV0.5, desain portabel, sistem optik canggih, serta kemudahan integrasi data membuatnya cocok untuk diterapkan di bengkel MRO dan lantai produksi. Operator yang mengadopsi metode ini akan menikmati pengurangan signifikan pada unplanned failure dan biaya operasi, sekaligus meningkatkan kepercayaan regulator.

Siapkan bisnis Anda untuk perubahan industri yang sudah di depan mata. Evaluasi kembali prosedur inspeksi blade di fasilitas Anda, dan lengkapi laboratorium atau engine shop dengan perangkat kontrol degradasi termal yang kredibel. CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian terpercaya menyediakan Alat Penguji Kekerasan NOVOTEST TS‑MCV serta dukungan teknis menyeluruh, memastikan Anda mendapatkan teknologi tepat guna untuk menjaga kualitas produk dan keselamatan operasi. Saatnya menjadikan degradasi termal HAZ blade bagian dari masa lalu, bukan ancaman masa depan.

FAQ

Apa itu degradasi termal pada HAZ blade?

Degradasi termal pada Heat Affected Zone (HAZ) blade adalah penurunan sifat mekanik material—khususnya kekerasan dan kekuatan mulur—akibat paparan suhu tinggi yang berkelanjutan. Pada superalloy seperti Inconel 718, degradasi ini umumnya berupa coarsening fasa γ’ yang membuat matriks kehilangan penguatan endapan, menghasilkan zona yang lebih lunak secara lokal. Fenomena ini terjadi tanpa retakan awal, sehingga inspeksi makro tidak dapat mendeteksinya.

Mengapa beban rendah HV0.01–HV0.5 direkomendasikan untuk mendeteksi degradasi ini?

Beban rendah menghasilkan indentasi mikro dengan ukuran diagonal hanya beberapa mikron, memungkinkan pemetaan resolusi tinggi pada zona HAZ yang sangat sempit. Sensitivitas terhadap perubahan lokal sangat penting karena coarsening γ’ seringkali muncul dalam pita selebar 0,1–0,3 mm di dekat batas las atau area adjacent to rib. Beban yang lebih tinggi akan merata-ratakan kekerasan area tersebut dengan unaffected base material, sehingga softening lokal tidak terdeteksi.

Bagaimana Alat Penguji Kekerasan NOVOTEST TS‑MCV memastikan akurasi pengukuran di area sempit HAZ?

TS‑MCV memakai sistem pembebanan closed‑loop untuk menjaga akurasi beban meski dalam rentang ultra‑rendah, dikombinasikan dengan optik perbesaran tinggi (hingga 400X) yang memungkinkan operator menempatkan indenter tepat di area target dengan presisi. Turret motorized memudahkan perpindahan antar indentasi tanpa pergeseran sampel, mengurangi risiko pengukuran di lokasi yang salah. Semua itu menjamin repeatability data yang diperlukan untuk keputusan kritis QC.

Apakah inspeksi microhardness dapat menggantikan pemeriksaan metalografi lengkap?

Inspeksi microhardness bukan dimaksudkan sebagai pengganti pemeriksaan metalografi pada analisis kegagalan, melainkan sebagai alat quality control lapangan yang cepat dan kuantitatif. Untuk investigasi mendalam, metalografi tetap diperlukan guna mengkonfirmasi fasa dan morfologi. Namun, dalam konteks kontrol degradasi termal rutin, microhardness mapping dengan TS‑MCV sudah cukup objektif untuk menentukan acceptance/rejection blade tanpa harus melalui preparasi destruktif yang mahal.

Rekomendasi Hardness Tester

References

1. Pollock, T. M., & Tin, S. (2006). “Nickel‑Based Superalloys for Advanced Turbine Engines: Chemistry, Microstructure, and Properties.” Journal of Propulsion and Power, 22(2), 361–374.
2. ASTM E384 – 17, “Standard Test Method for Microindentation Hardness of Materials,” ASTM International, 2017.
3. Yun, J., et al. (2019). “Effect of γ’ coarsening on creep‑fatigue interaction in IN718 alloy.” Materials Science and Engineering A, 744, 417–426.
4. ISO 6507‑1:2018, “Metallic materials – Vickers hardness test – Part 1: Test method,” International Organization for Standardization.
5. API Standard 616, “Gas Turbines for the Petroleum, Chemical, and Gas Industry Services,” 6th Edition, 2022.
