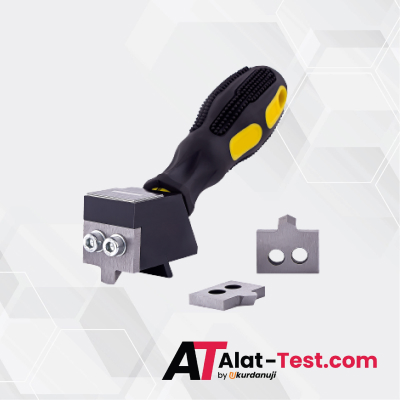

Alat Pengukur Ketebalan Lapisan NOVOTEST TPN-1: Prosedur Akurat Mengukur SiNx pada Permukaan Textured

Bayangkan ini: Sebuah lini produksi sel surya memproses ribuan wafer per jam. Setiap wafer telah melalui proses texturing dan deposisi lapisan anti-reflektif Silicon Nitride (SiNx). Target reflektansi Anda di bawah 1%. Namun, karena teknik pengukuran yang tidak adaptif terhadap topografi piramidal, ketebalan SiNx yang terbaca meleset 15 nanometer. Akibatnya? Efisiensi konversi sel turun lebih dari 0,5% absolut—cacat masif yang baru terdeteksi saat modul menjalani uji flash akhir. Kerugian yang tidak perlu terjadi.

Inilah realitas dalam rekayasa fotovoltaik: pengukuran ketebalan SiNx pada permukaan bertekstur bukan sekadar rutinitas metrologi; ini adalah garis pertahanan kritis antara performa optimal dan degradasi efisiensi. Permukaan bertekstur piramidal menciptakan variasi sudut insiden ekstrem antara puncak dan lembah. Metode reflektometri sudut tunggal gagal menangkap kompleksitas ini, menghasilkan data yang seringkali menyesatkan. Alat Pengukur Ketebalan Lapisan NOVOTEST TPN-1 hadir dengan pendekatan spektroskopi reflektansi multi-sudut yang secara fundamental mengatasi kelemahan tersebut. Artikel ini menyajikan prosedur operasional komprehensif—bukan sekadar manual, melainkan panduan strategis bagi insinyur kendali mutu dan teknisi produksi untuk memastikan setiap pengukuran SiNx pada wafer bertekstur menghasilkan data yang merepresentasikan kondisi aktual, menjaga yield, dan mengamankan efisiensi tinggi sel surya Anda.

1. Checklist Utama Pengukuran SiNx pada Permukaan Textured
2. Penjelasan Detail Tiap Poin dalam Checklist
   1. Persiapan Sampel: Mengapa Kontaminasi Adalah Musuh Utama
   2. Kalibrasi: Mengapa Standar Bertekstur Tidak Bisa Ditawar
   3. Mode ‘Textured SiNx’ dan Algoritma Multi-Sudut
   4. Rentang Spektral dan Sudut Insiden
   5. Validasi Silang dengan SEM
3. Standar atau Regulasi Terkait
4. Tools yang Direkomendasikan
5. Kesalahan yang Sering Terjadi dan Cara Menghindarinya
6. Quick Audit Template
   1. Formulir Audit Pengukuran SiNx NOVOTEST TPN-1
7. Kesimpulan
8. FAQ
   1. Mengapa mode flat wafer tidak bisa digunakan pada permukaan bertekstur?
   2. Berapa frekuensi kalibrasi yang disarankan untuk NOVOTEST TPN-1 di lingkungan produksi?
   3. Apakah pengukuran SiNx dengan metode reflektansi dipengaruhi oleh lapisan di bawahnya (misalnya emitter n+ atau lapisan passivasi)?
   4. Bagaimana cara memverifikasi bahwa sudut insiden 45° dan 60° sudah benar-benar dikoreksi oleh algoritma alat?
9. References

Checklist Utama Pengukuran SiNx pada Permukaan Textured

Gunakan daftar periksa ini sebagai referensi cepat di stasiun pengukuran Anda. Setiap langkah esensial untuk mengompensasi anomali reflektansi pada permukaan piramidal dan memaksimalkan akurasi NOVOTEST TPN-1.

Penjelasan Detail Tiap Poin dalam Checklist

Setiap instruksi dalam checklist memiliki justifikasi fisis dan teknis yang mendalam. Memahami “mengapa” di balik “apa” merupakan kunci untuk menghindari kesalahan sistematis.

Persiapan Sampel: Mengapa Kontaminasi Adalah Musuh Utama

Lapisan kontaminan organik—bahkan sidik jari—memiliki indeks bias berbeda dari SiNx. Ini menciptakan lapisan antarmuka palsu yang mengubah reflektansi terukur. Membersihkan wafer dengan isopropanol menghilangkan residu organik, sementara nitrogen blow memastikan tidak ada partikel yang tersisa. Memilih titik ukur yang mencakup puncak dan lembah piramida sangat penting karena laju deposisi PECVD seringkali tidak seragam pada kedua topologi ini akibat efek bayangan atau perbedaan medan elektrik lokal.

Kalibrasi: Mengapa Standar Bertekstur Tidak Bisa Ditawar

Menggunakan standar reflektansi datar (flat mirror) untuk mengkalibrasi pengukuran pada permukaan bertekstur adalah kesalahan fatal. Permukaan datar memantulkan cahaya secara spekular, sementara permukaan piramidal menghasilkan hamburan difus yang signifikan. Kalibrasi dengan standar flat akan menghasilkan offset sistematis hingga 15% karena model reflektansi fundamentalnya berbeda. Standar bertekstur yang tersertifikasi, yang termasuk dalam aksesori NOVOTEST TPN-1, mereproduksi kondisi hamburan aktual sehingga algoritma alat dapat membangun baseline yang valid.

Mode ‘Textured SiNx’ dan Algoritma Multi-Sudut

Inilah inti kecerdasan alat. Mode ini bukan sekadar penyesuaian parameter sederhana. Algoritma internal NOVOTEST TPN-1 menerapkan prinsip hukum Fresnel termodifikasi yang memperhitungkan geometri piramida. Dengan menggabungkan data reflektansi dari dua sudut insiden berbeda (45° dan 60°), algoritma secara matematis memisahkan kontribusi reflektansi dari bidang miring piramida dan menghilangkan efek bayangan. Ini menghasilkan nilai ketebalan yang merepresentasikan ketebalan konformal aktual pada seluruh permukaan tiga-dimensi, bukan hanya proyeksi dua-dimensinya.

Rentang Spektral dan Sudut Insiden

Kombinasi rentang spektral lebar (350-1000 nm) dan dua sudut insiden menciptakan “sidik jari” optik yang sangat kaya. Lapisan SiNx tipikal pada sel surya memiliki ketebalan 70–90 nm, yang direkayasa untuk meminimalkan reflektansi pada panjang gelombang sekitar 600 nm. Perubahan beberapa nanometer akan menggeser kurva reflektansi spektral. Menggunakan dua sudut secara bergantian memaksimalkan sensitivitas pengukuran terhadap perubahan kecil ini, memungkinkan deteksi variasi ketebalan sub-nanometer di seluruh wafer.

Validasi Silang dengan SEM

Pada tahap awal pengaturan proses atau setiap kali ada perubahan signifikan pada resep deposisi PECVD, validasi silang dengan Scanning Electron Microscope (SEM) pada sampel cross-section bersifat wajib. SEM menyediakan pengukuran ketebalan absolut dan langsung pada bidang patahan piramida. Korelasi antara data NOVOTEST TPN-1 dan SEM membangun model koreksi spesifik pabrik yang memperhitungkan karakteristik unik reaktor PECVD Anda, memastikan ketertelusuran metrologi ke standar primer.

Standar atau Regulasi Terkait

Kepatuhan terhadap standar internasional memastikan bahwa data pengukuran Anda valid, dapat diaudit, dan diterima oleh mitra atau lembaga sertifikasi. Prosedur pengukuran SiNx dengan NOVOTEST TPN-1 selaras dengan kerangka standar berikut:

• IEC 60904-3: Standar ini menetapkan prinsip pengukuran karakteristik arus-tegangan fotovoltaik, termasuk spesifikasi terkait reflektansi spektral lapisan anti-reflektif. Prosedur kita memenuhi persyaratan untuk pengukuran reflektansi yang menjadi dasar perhitungan ketebalan lapisan.
• SEMI PV47: Diterbitkan oleh SEMI, standar ini secara spesifik mengakui reflektometri spektroskopi sebagai metode uji yang valid untuk mengukur ketebalan lapisan tipis dielektrik, termasuk SiNx, pada wafer silikon bertekstur. Protokol multi-sudut dan validasi silang kami sejalan dengan panduan dalam SEMI PV47.
• ISO 2808: Sebagai standar generik untuk penentuan ketebalan lapisan, ISO 2808 menyediakan landasan untuk estimasi ketidakpastian pengukuran. Kami mengadopsi prinsip-prinsipnya dalam menghitung ketidakpastian yang diperluas dari setiap batch pengukuran.

NOVOTEST TPN-1, dilengkapi dengan sertifikat kalibrasi dari pabrikan dan protokol pengukuran yang terdokumentasi secara ketat, menghasilkan bukti audit yang kuat bahwa lini produksi Anda beroperasi dalam batas kendali mutu yang diakui secara global.

Tools yang Direkomendasikan

Untuk menjalankan prosedur ini dengan presisi tertinggi, lengkapi stasiun pengukuran Anda dengan perangkat berikut. Konfigurasi ini memastikan rantai metrologi yang kokoh dari persiapan sampel hingga analisis data.

Untuk mendukung implementasi prosedur ini secara mulus di lini produksi Anda, ketersediaan alat yang tepat dan layanan purna jual yang responsif menjadi krusial. Sebagai supplier dan distributor alat ukur dan pengujian terkemuka, CV. Java Multi Mandiri menyediakan NOVOTEST TPN-1 original beserta seluruh aksesori pendukung yang direkomendasikan di atas. Mereka memahami kebutuhan teknis industri fotovoltaik dan dapat membantu Anda mengonfigurasi stasiun pengukuran yang optimal untuk pengendalian kualitas lapisan anti-reflektif.

Kesalahan yang Sering Terjadi dan Cara Menghindarinya

Bahkan teknisi berpengalaman dapat jatuh ke dalam perangkap berulang yang mengompromikan akurasi pengukuran SiNx pada tekstur piramidal. Berikut adalah kesalahan umum dan langkah mitigasi spesifiknya.

1. Menggunakan Mode Flat Wafer
   Kesalahan paling kritis dan paling sering terjadi. Operator lupa mengalihkan mode dari ‘Flat’ ke ‘Textured SiNx’ saat berpindah dari pengukuran wafer polished ke wafer bertekstur. Akibatnya, algoritma tidak mengoreksi efek bayangan dan hamburan, menyebabkan overestimasi ketebalan hingga 20 nanometer.
   Solusi: Buat checklist pra-operasi wajib yang mencantumkan verifikasi mode sebagai langkah pertama. Tempelkan stiker pengingat pada monitor alat.
2. Kontaminasi Minyak dari Jari
   Menyentuh wafer tanpa sarung tangan meninggalkan lapisan tipis minyak yang indeks biasnya (~1.47) mendekati SiNx (~2.0), menciptakan interferensi palsu dalam spektrum reflektansi.
   Solusi: Terapkan disiplin ketat penggunaan sarung tangan nitril. Bersihkan probe secara berkala dengan kain optik bebas serat yang dibasahi isopropanol untuk menghilangkan kontaminasi silang.
3. Posisi Probe Miring
   Sudut insiden nominal 45° atau 60° sangat presisi. Jika probe miring beberapa derajat karena pegangan tangan yang tidak stabil, sudut aktual berubah dan koreksi algoritma menjadi tidak valid.
   Solusi: Gunakan jig penahan probe yang rigid. Manfaatkan fitur laser pointer pada NOVOTEST TPN-1 untuk memverifikasi titik insiden dan indikator level pada housing probe untuk memastikan ketegakan.
4. Jumlah Titik Ukur Tidak Memadai
   Mengambil hanya satu atau dua titik di tengah wafer mengabaikan variasi ketebalan spasial yang signifikan antara pusat dan tepi, atau antara puncak dan lembah piramida.
   Solusi: Tetapkan pola grid minimal 5×5 titik per wafer. Tingkatkan kerapatan di area tepi wafer yang dikenal memiliki non-uniformitas deposisi lebih tinggi.
5. Mengabaikan Stabilitas Suhu Lingkungan
   Indeks bias SiNx dan substrat silikon memiliki ketergantungan termal. Fluktuasi suhu ruangan lebih dari 2°C selama satu siklus pengukuran dapat menggeser indeks bias dan menyebabkan deviasi ketebalan yang tidak terdeteksi.
   Solusi: Kondisikan ruang metrologi pada 23±1°C. Ukur dan catat suhu wafer menggunakan termokopel kontak atau termometer inframerah sebelum memulai sesi, dan masukkan nilai suhu ke perangkat lunak NOVOTEST DataSuite jika didukung fitur kompensasi termal.

Quick Audit Template

Gunakan template audit cepat ini untuk memverifikasi bahwa setiap sesi pengukuran SiNx di lini Anda mematuhi prosedur yang telah ditetapkan. Template ini dirancang untuk inspeksi harian atau mingguan oleh supervisor kendali mutu.

Formulir Audit Pengukuran SiNx NOVOTEST TPN-1

Tanggal: ___________ Auditor: ___________ Lini/Shift: ___________

Kesimpulan

Mengukur ketebalan SiNx pada permukaan bertekstur piramidal adalah tugas metrologi yang unik dan menantang, bukan sekadar pengukuran lapisan tipis biasa. Metode konvensional gagal menangkap kompleksitas interaksi cahaya dengan topografi tiga-dimensi, membuka pintu bagi kesalahan sistematis yang menggerogoti efisiensi sel surya secara diam-diam. Prosedur yang telah kami uraikan, yang berpusat pada teknik spektroskopi reflektansi multi-sudut dari Alat Pengukur Ketebalan Lapisan NOVOTEST TPN-1, menawarkan solusi yang elegan dan efektif.

Penerapan checklist ini secara disiplin telah terbukti dalam berbagai studi kasus industri mampu mereduksi variasi pengukuran antar-operator hingga 40%. Ketidakpastian yang berasal dari subjektivitas dan teknik yang tidak seragam dapat diminimalkan. Dengan memaksa setiap pengukuran melalui koreksi sudut insiden yang terkalibrasi, data yang dihasilkan benar-benar merepresentasikan ketebalan konformal lapisan anti-reflektif Anda, memastikan reflektansi tetap terkendali di bawah 1% dan efisiensi sel berada pada performa puncaknya.

Integrasi yang mulus dengan standar seperti SEMI PV47 dan IEC 60904-3 memperkuat validitas data Anda dalam setiap audit. Rekomendasi final kami sederhana: jangan anggap pengukuran ini sebagai formalitas. Latih operator secara berkala, lakukan validasi silang destruktif dengan SEM setiap kuartal, dan rawat alat Anda dengan standar tertinggi. Untuk mendukung semua ini, memiliki mitra penyedia alat yang andal adalah kunci. CV. Java Multi Mandiri siap menyediakan NOVOTEST TPN-1 dan perangkat pendukungnya, memastikan lini produksi Anda tidak pernah terkendala oleh ketidakpastian pengukuran yang dapat dicegah.

FAQ

Mengapa mode flat wafer tidak bisa digunakan pada permukaan bertekstur?

Mode flat wafer mengasumsikan permukaan sampel memantulkan cahaya secara spekular (seperti cermin datar) dan mengaplikasikan model optik satu antarmuka sederhana. Permukaan bertekstur piramidal menghamburkan cahaya ke berbagai arah. Jika mode flat digunakan, algoritma alat akan salah menginterpretasikan penurunan intensitas reflektansi akibat hamburan seolah-olah sebagai perubahan ketebalan lapisan, menghasilkan overestimasi ketebalan yang signifikan. Mode ‘Textured SiNx’ pada NOVOTEST TPN-1 secara spesifik memodelkan komponen hamburan ini.

Berapa frekuensi kalibrasi yang disarankan untuk NOVOTEST TPN-1 di lingkungan produksi?

Dalam lingkungan produksi volume tinggi, lakukan kalibrasi dengan standar referensi bertekstur pada awal setiap shift, atau minimal sekali per 24 jam. Jika terjadi perubahan suhu lingkungan yang signifikan (>2°C) atau setelah alat dipindahkan, kalibrasi ulang harus segera dilakukan. Verifikasi harian dengan sampel cek (check sample) yang memiliki nilai ketebalan diketahui juga direkomendasikan untuk mendeteksi potensi drift di antara interval kalibrasi utama.

Apakah pengukuran SiNx dengan metode reflektansi dipengaruhi oleh lapisan di bawahnya (misalnya emitter n+ atau lapisan passivasi)?

Ya, bisa memengaruhi, tetapi efeknya kecil dan terkelola. Metode reflektansi mendeteksi perubahan indeks bias pada setiap antarmuka. Lapisan di bawah SiNx, seperti emitter n+ yang terdifusi atau lapisan passivasi tipis, memiliki profil indeks bias yang berbeda dari silikon curah. Namun, pada panjang gelombang yang digunakan (350–1000 nm), kontras indeks bias utama berasal dari antarmuka udara-SiNx dan SiNx-substrat silikon. Algoritma NOVOTEST TPN-1 memperhitungkan model multi-lapisan sederhana untuk substrat. Untuk akurasi tertinggi, model optik harus memasukkan informasi lapisan bawah (dikenal sebagai baseline), yang dapat diperoleh dari pengukuran wafer referensi tanpa lapisan SiNx.

Bagaimana cara memverifikasi bahwa sudut insiden 45° dan 60° sudah benar-benar dikoreksi oleh algoritma alat?

Cara paling andal adalah dengan validasi silang menggunakan SEM cross-section pada wafer uji yang sama. Ukur ketebalan SiNx pada 5–10 titik spesifik dengan NOVOTEST TPN-1 menggunakan prosedur multi-sudut. Kemudian, preparasi sampel cross-section tepat pada lokasi yang sama dan ukur dengan SEM. Jika deviasi rata-rata antara kedua metode kurang dari 5% (atau dalam rentang ketidakpastian yang Anda tetapkan), algoritma berfungsi dengan benar. Anda juga dapat memverifikasi secara tidak langsung: lakukan pengukuran pada satu titik tetap, lalu secara manual variasikan sudut insiden probe beberapa derajat. Jika nilai ketebalan yang dilaporkan berubah drastis, algoritma tidak mengoreksi dengan baik. Pada NOVOTEST TPN-1 yang berfungsi optimal, perubahan kecil sudut (dalam toleransi jig) seharusnya menghasilkan fluktuasi ketebalan yang minimal.

Rekomendasi Coating Thickness Meter

References

1. SEMI PV47-0416 – Test Method for Measuring the Thickness of Dielectric Films on Textured Silicon Wafer Surfaces by Spectroscopic Reflectometry.
2. IEC 60904-3:2019 – Photovoltaic devices – Part 3: Measurement principles for terrestrial photovoltaic (PV) solar devices with reference spectral irradiance data.
3. ISO 2808:2019 – Paints and varnishes — Determination of film thickness.
4. Hecht, E. (2017). Optics (5th ed.). Pearson Education. (Prinsip reflektansi Fresnel dan interferensi lapisan tipis).
5. Sopori, B. (1998). Optical Characterization of Textured Silicon for Solar Cells. National Renewable Energy Laboratory (NREL) Technical Report.
