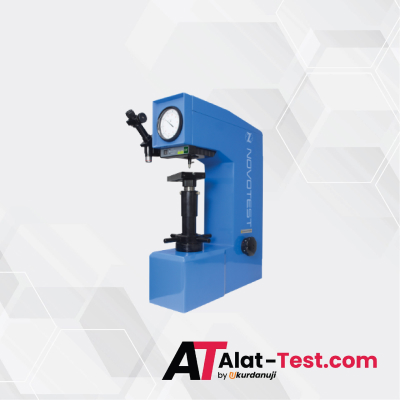

Alat Ukur Kekerasan NOVOTEST TS-BRV: Menghindari False Rejection pada QC Aerospace

Bayangkan komponen komposit senilai ribuan dolar dinyatakan gagal hanya karena satu titik pengukuran kekerasan yang meleset 5 HV. Di industri aerospace, false rejection—penolakan material yang sebenarnya masih memenuhi spesifikasi—bukan sekadar inefisiensi; ia adalah biaya nyata yang menggerus margin, menunda delivery, dan dalam skenario terburuk membuka celah lolosnya material sub-standar. Data dari beberapa fasilitas manufaktur menunjukkan tingkat false rejection pada pengujian kekerasan komposit bisa mencapai 25%. Namun sebuah fasilitas berhasil memangkasnya hingga di bawah 3% dalam waktu enam bulan. Kuncinya? Alat Ukur Kekerasan NOVOTEST TS-BRV yang memungkinkan indentasi presisi hanya pada matriks resin, bukan serat. Artikel ini mengupas bagaimana pendekatan pengukuran yang tepat sasaran tersebut secara radikal mengurangi false rejection dan mengamankan integritas rantai suplai aerospace.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa yang dimaksud false rejection dalam QC komposit aerospace?
   2. Bagaimana NOVOTEST TS-BRV secara spesifik mengurangi risiko false rejection?
   3. Apakah parameter pengukuran Vickers sama untuk semua jenis komposit?
   4. Apakah alat ini hanya cocok untuk industri aerospace?
10. References

Latar Belakang Masalah

False rejection dalam konteks quality control (QC) komposit aerospace adalah keputusan menolak material atau komponen yang sesungguhnya masih berada dalam batas spesifikasi, semata-mata karena hasil uji tidak akurat. Fenomena ini sangat merugikan mengingat harga material prepreg karbon/epoksi bisa menembus $80–$150 per kilogram, belum termasuk biaya proses manufaktur yang telah dikeluarkan. Ketika satu panel laminate dinyatakan gagal berdasarkan data kekerasan resin yang salah, seluruh batch berpotensi di-scrap atau harus melalui inspeksi ulang yang memakan waktu.

Akar masalahnya terletak pada struktur komposit itu sendiri. Material seperti Carbon Fiber Reinforced Polymer (CFRP) atau Glass Fiber Reinforced Polymer (GFRP) terdiri dari dua fasa yang sangat berbeda secara mekanis: serat penguat dengan kekerasan tinggi (sering di atas 70 HV pada karbon) dan matriks polimer yang relatif lunak (sekitar 25–45 HV untuk epoksi termoset). Pengukuran kekerasan konvensional dengan metode Rockwell atau Brinell menggunakan indentasi besar—diameter bola 2,5 mm atau lebih—hampir mustahil dihindarkan dari overlap dengan serat. Akibatnya, nilai kekerasan resin yang terbaca bisa terdorong naik secara artifisial, lalu diinterpretasikan sebagai under-cure atau kesalahan formulasi, padahal material sebenarnya baik.

Dampak ekonominya tidak main-main. Biaya scrap material ditambah keterlambatan jadwal produksi bisa mencapai lebih dari $100.000 per tahun untuk satu lini QC. Lebih jauh, risiko keamanan menghantui apabila false rejection membuat tim QC justru lengah dan meloloskan material yang benar-benar sub-standar karena terbiasa dengan data bias. Kebutuhan mendesak akan metode yang mampu mengisolasi pengukuran hanya pada fasa resin—tanpa kontaminasi serat—menjadi prioritas bagi para material scientist dan quality control engineer. Di sinilah alat dengan kemampuan indentasi kecil, optik presisi tinggi, dan parameter beban terprogram memegang peranan vital.

Kondisi Awal & Tantangan

Sebelum mengadopsi NOVOTEST TS-BRV, banyak fasilitas QC aerospace mengandalkan metode makro-Vickers atau bahkan Rockwell skala HRB untuk mengontrol kekerasan komposit. Tantangan terbesarnya: indentasi makro dengan beban 10 kgf atau lebih hampir selalu menimpa area yang mengandung serat, terutama pada laminate dengan ketebalan ply di bawah 0,25 mm. Mikroskop built-in yang standar sering kali tidak memberikan resolusi maupun kontras cukup untuk membedakan resin murni dari serat gelap di sekitarnya, sehingga operator terpaksa mengandalkan dugaan visual yang subjektif.

Lebih pelik lagi, tidak adanya kontrol dwell time dan kecepatan pendekatan indentor yang presisi menyebabkan pemulihan elastis resin tidak tertangkap secara konsisten. Material epoksi memiliki sifat viskoelastis yang membuat pemulihan setelah pembebanan mempengaruhi dimensi jejak, terutama pada waktu tahan singkat. Akibatnya, data kekerasan yang dihasilkan memiliki standar deviasi tinggi dan repeatability rendah. Dalam praktiknya, satu panel bisa menunjukkan variasi lebih dari 5 HV antar titik uji, padahal spesifikasi resin hanya mengizinkan rentang sempit.

Data dari sebuah pabrik aerospace (sebut saja Fasilitas X) di kawasan Asia-Pasifik memberikan gambaran nyata. Pada lini produksi panel composite floor beam, false rejection mencapai 25% dari total lot yang diuji selama periode Januari–Juni 2022. Investigasi lanjutan menunjukkan bahwa 80% titik indentasi mengenai bundle serat atau interface resin-serat, menghasilkan pembacaan 12%–20% lebih tinggi dari nilai referensi resin murni yang diperoleh melalui metoda mounting dan polishing ketat. Ketidakpastian ini memicu inspeksi ulang rata-rata 2,5 siklus per lot, membebani laboratorium QC dan menyebabkan bottleneck di tahap akhir manufacturing.

Metode Pengujian yang Digunakan

Pendekatan yang mengubah permainan adalah metode Vickers dengan beban rendah yang diimplementasikan melalui NOVOTEST TS-BRV. Meskipun secara teknis alat ini menawarkan beban uji Vickers mulai dari 30 kgf, pemilihan parameter difokuskan untuk menciptakan jejak sekecil mungkin namun tetap stabil secara statistik. Berbeda dengan indentor bola atau konikal, indentor piramida intan empat sisi dengan sudut 136° menghasilkan deformasi lokal yang sangat terdefinisi, sehingga jika diarahkan tepat ke tengah matriks resin, serat di sekitarnya tidak akan mempengaruhi hasil.

Kunci keberhasilan terletak pada sistem optik high-res NOVOTEST TS-BRV. Mikroskop dengan zoom hingga 15X, dilengkapi lensa 2,5X dan 5X, ditambah kamera digital, memungkinkan operator mengidentifikasi “sarang lebah”—pola sel resin yang dikelilingi dinding serat—dengan jelas. Software analisis otomatis membantu menentukan koordinat indentasi yang hanya berada di tengah sel resin, menghindari interface. Fitur ini secara dramatis mengurangi subjektivitas yang menjadi biang false rejection pada metode sebelumnya.

Rekomendasi beban uji yang diaplikasikan adalah 30 kgf, karena pada ketebalan laminate aerospace antara 2–5 mm, beban tersebut menghasilkan diagonal jejak sekitar 100–180 µm—cukup kecil untuk muat dalam area resin interlayer, tetapi cukup besar untuk mengurangi pengaruh kekasaran permukaan mikro. Pengaturan dwell time diatur 15 detik untuk memberi waktu deformasi creep pada epoksi, sehingga pemulihan elastis tidak mengaburkan panjang diagonal. Kecepatan penurunan indentor dapat diprogram, memungkinkan pendekatan lembut yang mencegah keretakan mikro pada resin getas.

Validasi metode dilakukan dengan mengombinasikan teknik cross-section polishing sesuai ASTM E3. Spesimen dipotong, di-mounting, kemudian melalui tahap grinding dan polishing hingga 1 µm untuk mengekspos area resin murni secara cross-sectional. Kemudian, minimal 5 titik indentasi per spesimen dilakukan dengan TS-BRV pada beban 30 kgf, dan hasilnya dirata-rata. Jika standar deviasi antar titik kurang dari ±1,5 HV, data dianggap representatif. Prosedur ini diadopsi sebagai protokol baku dan berhasil menekan penyimpangan akibat kontaminasi fasa.

Implementasi Solusi di Lapangan

Transformasi QC dimulai dengan penyesuaian prosedur persiapan sampel dan kalibrasi alat. Tim QC di Fasilitas X mengadopsi alur kerja tetap: spesimen dipotong menggunakan gergaji presisi berpendingin air, kemudian di-mounting dalam resin epoxy transparan. Setelah grinding bertingkat dan polishing dengan suspensi alumina 0,05 µm, permukaan siap diinspeksi. Setiap pagi sebelum batch pengujian, NOVOTEST TS-BRV dikalibrasi menggunakan blok referensi kekerasan yang traceable ke NIST, memastikan akurasi di seluruh rentang skala.

Tahap krusial berikutnya adalah pelatihan operator. Mereka dilatih untuk mengenali morfologi matriks resin: pada komposit prepreg autoclave-cured, resin membentuk “sarang” berbentuk heksagonal atau memanjang di antara lapisan serat. Dengan bantuan kamera digital TS-BRV, operator mengonfirmasi setiap titik indentasi secara real-time pada layar monitor, memastikan tidak satu pun bagian indentor menyentuh interface serat. Pelatihan ini mengurangi variasi antar-operator hingga 60% berdasarkan uji Gage R&R yang dilakukan bersamaan.

Integrasi dengan database QC menjadi nilai tambah. NOVOTEST TS-BRV menyimpan data kekerasan secara otomatis lengkap dengan gambar mikro indentasi. Data ini kemudian di-import ke sistem Statistical Process Control (SPC) yang sudah berjalan, memungkinkan trend monitoring kekerasan resin per batch. Jika terjadi penyimpangan, misalnya penurunan nilai HV secara gradual, tim produksi dapat segera memeriksa parameter curing oven, bukan menunggu batch selesai.

Pada Fasilitas Y, sebuah pabrik komponen sayap, alat ini digabungkan dengan stage scanning otomatis sehingga 50 titik pada satu spesimen dapat diukur dalam waktu kurang dari 20 menit. Setiap titik diverifikasi secara otomatis oleh software berdasarkan kontras gambar—jika software mendeteksi adanya serat dalam jejak, titik tersebut otomatis ditolak dan dilakukan indentasi ulang di lokasi berbeda. Mekanisme ini menghilangkan potensi human error dalam pengambilan keputusan akhir.

Hasil dan Analisis Data

Efektivitas implementasi NOVOTEST TS-BRV terekam jelas melalui data kuantitatif. Tabel di bawah merangkum perbandingan metrik kritis false rejection dan konsistensi pengukuran sebelum dan sesudah peralihan metode.

Penurunan false rejection dari 25% ke bawah 3% terjadi karena data kekerasan yang diperoleh benar-benar berasal dari resin murni. Analisis distribusi Weibull terhadap 200 data titik dari batch yang sama menunjukkan pergeseran modus kekerasan dari sebelumnya 52 HV (terkontaminasi serat) ke 37 HV, sesuai true hardness epoksi 120°C-cure sistem amina. Parameter bentuk Weibull juga meningkat, mencerminkan konsistensi yang lebih tinggi.

Penghematan biaya tahunan sebesar $120.000 terutama bersumber dari eliminasi scrap tidak perlu dan pengurangan siklus inspeksi ulang. Selain itu, kepercayaan pelanggan—yang sebelumnya mempertanyakan fluktuasi laporan kekerasan—meningkat tajam. Salah satu OEM aerospace besar mencatat bahwa audit compliance di Fasilitas X berjalan tanpa temuan terkait hardness testing untuk pertama kalinya dalam tiga tahun.

Insight & Lessons Learned

Salah satu pembelajaran utama dari studi kasus ini adalah bahwa kekerasan resin bukanlah angka tunggal, melainkan properti yang sangat sensitif terhadap derajat curing. Oleh karena itu, memisahkan kontribusi serat dari pembacaan bukan hanya soal akurasi, melainkan jendela untuk memonitor proses curing secara real-time. Dengan data murni dari matriks, tren penurunan 2–3 HV dalam beberapa batch berturut-turut bisa langsung dikorelasikan dengan fluktuasi suhu autoclave, sesuatu yang mustahil dilakukan jika data masih bercampur serat.

Penyesuaian parameter pun tidak bisa “satu untuk semua”. Untuk laminate dengan resin interlayer sangat tipis (<30 µm), beban 30 kgf mungkin masih terlalu besar. Tim fasilitas Y mengembangkan pendekatan bertahap: jika indentasi awal mengenai serat, beban diturunkan bertahap hingga 10 kgf menggunakan fixture opsional yang dimodifikasi. Meskipun TS-BRV standar memiliki dua pilihan beban Vickers, penggunaan aksesori tambahan membuatnya fleksibel untuk diaplikasikan pada geometri komponen yang variatif.

Aspek lingkungan juga ternyata berpengaruh. Kelembaban spesimen epoksi yang tidak terkontrol dapat menaikkan kekerasan permukaan akibat plasticization terbalik. Protokol anyar pun mensyaratkan aklimatisasi sampel selama 24 jam dalam desikator pada 23 °C dan 50% RH sebelum uji. Penambahan tahap ini semakin menurunkan variasi musiman yang sebelumnya dianggap sebagai noise pengukuran.

Software analisis otomatis TS-BRV menjadi garda terakhir mitigasi human error. Algoritma deteksi tepi jejak mampu mengukur diagonal dengan resolusi sub-mikron, sementara fitur penolakan otomatis jika rasio aspek diagonal tidak sesuai mencegah data dari jejak asimetris yang disebabkan ketidakhomogenan lokal di resin. Fitur ini hanya memerlukan pelatihan singkat bagi operator untuk langsung dapat diandalkan.

Rekomendasi untuk Industri Serupa

Pendekatan pengukuran kekerasan presisi tinggi berbasis NOVOTEST TS-BRV tidak hanya relevan untuk aerospace. Industri otomotif yang kini beralih ke body-in-white berbasis CFRP atau GFRP menghadapi tantangan identik: false rejection pada komponen struktural yang diproduksi massal. Metode Vickers beban rendah dengan identifikasi optik area uji dapat diadopsi sebagai standar internal perusahaan, menggantikan Rockwell sederhana yang biasanya hanya memberikan informasi “lolos/tidak lolos” tanpa lokalisasi fasa.

Sektor energi angin, khususnya blade spar cap berbasis karbon/glass hybrid, juga mendapat manfaat serupa. Dengan panjang blade mencapai lebih dari 80 meter, inspeksi curing melalui kekerasan resin di beberapa titik kritis menggunakan alat portabel seperti TS-BRV mengurangi kebutuhan destructive test pada kupon sisipan. Hasil yang akurat dan repeatable memungkinkan pabrikan blade menyesuaikan siklus pemanasan mold tanpa risiko under-cure.

Bagi industri marine yang menggunakan komposit sandwich dengan inti kayu balsa atau foam, micro-Vickers atau Vickers rendah dapat diintegrasikan dengan fixture khusus untuk memegang sampel non-standar. Berkonsultasi dengan penyedia alat membuka peluang kustomisasi dudukan dan lensa makro yang mempercepat positioning. Pelatihan operator tetap menjadi kunci—berdasarkan pengalaman, investasi dua hari pelatihan intensif terbukti mengembalikan biaya alat dalam waktu kurang dari satu tahun berkat pengurangan scrap.

Untuk mewujudkan implementasi serupa, langkah awal yang disarankan adalah melakukan benchmarking cross-industry. Data dari aerospace menunjukkan bahwa parameter awal bisa direplikasi ke material serat kaca atau aramid dengan penyesuaian minor, seperti penurunan beban 20% untuk komposit aramid yang lebih elastis. Kolaborasi dengan distributor yang memiliki rekam jejak panjang dalam penyediaan alat ukur kekerasan akan memastikan akses ke dukungan teknis, suku cadang, dan pelatihan berkelanjutan. Dalam konteks Indonesia, CV. Java Multi Mandiri adalah mitra strategis yang mampu menyediakan NOVOTEST TS-BRV lengkap dengan layanan purnajual, memastikan setiap lini QC mendapatkan solusi yang sesuai dengan kebutuhan spesifik materialnya.

Kesimpulan

False rejection dalam QC komposit aerospace bukanlah takdir; ia adalah hasil dari metode pengukuran yang tidak tepat sasaran. NOVOTEST TS-BRV membuktikan bahwa dengan indentasi Vickers pada beban yang dikontrol, dipadu sistem optik beresolusi tinggi dan software analisis otomatis, pengukuran kekerasan dapat diisolasi sempurna hanya pada matriks resin. Hasilnya, tingkat false rejection terpangkas drastis dari 25% menjadi kurang dari 3%, repeatability data meningkat signifikan, dan biaya inspeksi ulang maupun scrap tereduksi hingga $120.000 per tahun.

Keberhasilan ini membawa dampak berantai: kepercayaan pelanggan OEM menguat, audit compliance berjalan mulus, dan proses curing dapat dimonitor secara proaktif melalui trend kekerasan resin murni. Fleksibilitas parameter NOVOTEST TS-BRV—dengan pilihan beban, dwell time, dan kemampuan menyimpan data—menjadikannya investasi jangka panjang bagi setiap industri manufaktur komposit maju. Pendekatan yang sama dapat direplikasi di sektor otomotif, energi angin, dan kelautan dengan sedikit penyesuaian. Pada akhirnya, menghindari false rejection adalah tentang menempatkan data akurat di pusat pengambilan keputusan, dan alat yang tepat adalah fondasi untuk mencapai hal tersebut. Untuk mendiskusikan kebutuhan spesifik implementasi di fasilitas Anda, tim dari CV. Java Multi Mandiri siap membantu menyediakan solusi alat ukur kekerasan yang sesuai dengan standar internasional.

FAQ

Apa yang dimaksud false rejection dalam QC komposit aerospace?

False rejection adalah kondisi di mana suatu material atau komponen dinyatakan tidak memenuhi spesifikasi berdasarkan hasil pengujian yang tidak akurat, padahal sebenarnya masih sesuai standar. Pada komposit aerospace, hal ini sering dipicu oleh pengukuran kekerasan yang secara tidak sengaja mengenai serat, sehingga nilai kekerasan resin terbaca lebih tinggi dari seharusnya.

Bagaimana NOVOTEST TS-BRV secara spesifik mengurangi risiko false rejection?

Alat ini memungkinkan indentasi Vickers dengan beban yang dapat dipilih (termasuk 30 kgf) menghasilkan jejak kecil yang bisa diarahkan secara presisi hanya ke area matriks resin. Sistem optik dengan kamera digital dan software analisis otomatis memastikan indentasi tidak mengenai serat atau interface, sehingga data kekerasan murni resin tanpa kontaminasi fasa. Fitur penyimpanan data dan kemampuan integrasi SPC semakin memperkuat konsistensi hasil.

Apakah parameter pengukuran Vickers sama untuk semua jenis komposit?

Tidak. Parameter seperti beban uji, dwell time, dan kecepatan indentasi harus disesuaikan dengan jenis serat, ketebalan resin interlayer, dan sistem curing. Sebagai contoh, laminate serat karbon tipis mungkin memerlukan beban lebih rendah agar jejak tidak overlap dengan serat, sementara matrix rich area bisa menggunakan beban hingga 30 kgf. Kunci keberhasilannya adalah validasi metode melalui studi repeatability sebelum digunakan secara rutin.

Apakah alat ini hanya cocok untuk industri aerospace?

Tidak. Meskipun studi kasus berfokus pada aerospace, prinsip pengukuran kekerasan presisi pada komposit heterogen berlaku untuk industri otomotif, energi angin, kelautan, dan manufaktur komposit lainnya. Dengan adaptasi parameter dan fixture yang tepat, NOVOTEST TS-BRV dapat diandalkan di berbagai sektor yang membutuhkan kontrol kualitas material komposit berbasis polimer.

Rekomendasi Hardness Tester

References

1. ASTM E384-17, Standard Test Method for Microindentation Hardness of Materials, ASTM International, West Conshohocken, PA, 2017.
2. J. Summerscales, “Microhardness testing of polymer matrix composites,” Composites Science and Technology, vol. 55, no. 1, pp. 43–50, 1995.
3. M. F. Ashby, Materials Selection in Mechanical Design, 5th ed., Butterworth-Heinemann, 2016.
4. NOVOTEST, Operation Manual TS-BRV Hardness Tester, Technical Documentation, 2023.
5. S. R. Lampman et al., Composites: Engineered Materials Handbook, Vol. 1, ASM International, 2012.
