Analisis Penyebab Kegagalan Induction Hardening pada Crankshaft dengan NOVOTEST TUD2 (LAB)

Bunyi berisik dan getaran abnormal pada mesin diesel berdaya besar seringkali menjadi pertanda awal sebuah malapetaka. Dalam hitungan detik, poros engkol atau crankshaft yang menjadi jantung penyalur tenaga dapat mengalami patah mendadak, melontarkan komponen, dan menghancurkan seluruh blok mesin. Riset di sektor otomotif dan heavy equipment menempatkan kegagalan fatigue pada crankshaft sebagai salah satu penyebab utama kerugian finansial dan downtime yang tidak terencana.

Kunci dari ketahanan komponen vital ini terletak pada proses induction hardening, sebuah rekayasa permukaan yang menciptakan lapisan keras tahan aus serta tegangan sisa tekan untuk menahan beban siklik. Namun, apa jadinya jika proses ini gagal mencapai standar? Kekerasan permukaan di bawah 550 HV1 atau kedalaman lapisan keras yang tidak memadai di area kritis seperti fillet radius akan menginisiasi retak mikro sejak siklus awal operasi. Untuk membongkar akar masalah ini, laboratorium dan insinyur metalurgi memerlukan alat uji yang presisi dan portabel. NOVOTEST TUD2 hadir sebagai solusi analisis non-destruktif, memanfaatkan metode Ultrasonic Contact Impedance (UCI) guna memetakan profil kekerasan secara akurat pada geometri rumit crankshaft tanpa merusak komponen.

1. Apa Itu Kegagalan Induction Hardening pada Crankshaft?
2. Penyebab Kegagalan Induction Hardening pada Crankshaft
3. Dampak Kegagalan Terhadap Performa dan Umur Crankshaft
4. Cara Mendeteksi dan Mencegah Kegagalan Induction Hardening
5. Peran Hardness Tester dalam Solusi dan Analisis Kasus
6. Studi Kasus: Investigasi Crankshaft Gagal di Lapangan
7. Kesimpulan
8. FAQ
   1. Mengapa area fillet crankshaft sangat kritis dalam induction hardening?
   2. Berapa kekerasan minimum yang disyaratkan untuk crankshaft hasil induction hardening?
   3. Apakah NOVOTEST TUD2 hanya bisa digunakan di laboratorium?
   4. Bagaimana cara memastikan hasil pengukuran TUD2 akurat untuk geometri melengkung seperti crankshaft?
   5. Apakah kegagalan induction hardening selalu berujung pada patah crankshaft?
9. References

Apa Itu Kegagalan Induction Hardening pada Crankshaft?

Kegagalan induction hardening tidak selalu berarti crankshaft langsung patah, melainkan mencakup ketidakmampuan komponen mencapai spesifikasi teknis yang telah ditentukan untuk performa optimalnya. Proses induction hardening sendiri merupakan metode perlakuan panas di mana permukaan logam dipanaskan secara cepat menggunakan induksi elektromagnetik frekuensi tinggi, lalu didinginkan mendadak dengan media quench. Tujuannya adalah membentuk struktur martensitik yang sangat keras pada kulit material, sementara inti tetap ulet untuk menyerap energi.

Standar internasional seperti ISO 683-5 dan regulasi pabrikan otomotif menetapkan bahwa kekerasan permukaan pada bearing journal dan radius fillet crankshaft hasil induction hardening harus mencapai minimal 550 HV1 (skala Vickers dengan beban 1 kgf). Spesifikasi ini bukanlah angka arbitrer, melainkan hasil kalkulasi tribologi dan mekanika fraktur untuk memastikan ketahanan aus serta pembentukan tegangan sisa tekan yang maksimal. Ketika kekerasan yang dicapai lebih rendah, atau kedalaman lapisan keras tidak merata, komponen secara teknis telah mengalami kegagalan fungsional.

Tiga mode kegagalan utama akibat cacat induction hardening adalah: pertama, keausan dini pada bearing journal karena kekerasan tidak mampu melawan friksi material bearing. Kedua, retak mikro di permukaan yang terjadi akibat gradien termal tidak seimbang selama quenching. Ketiga, dan yang paling krusial, patah fatigue yang berawal dari transisi keras-lunak di area fillet. Distribusi tegangan sisa tekan yang dihasilkan oleh induction hardening sangat bergantung pada coverage hardening. Jika coverage tidak mencapai area konsentrasi tegangan, tegangan sisa tekan tidak akan terbentuk, sehingga tegangan tarik operasional langsung memicu inisiasi retak.

Penyebab Kegagalan Induction Hardening pada Crankshaft

Mengidentifikasi akar penyebab kegagalan induction hardening pada crankshaft membutuhkan investigasi sistematis karena jarang sekali kegagalan disebabkan oleh satu faktor tunggal. Sebagian besar merupakan interaksi kompleks antara parameter proses, desain peralatan, dan kondisi material awal.

Parameter proses menjadi kandidat pertama yang harus dicurigai. Suhu austenitisasi yang terlalu rendah menyebabkan transformasi fasa tidak sempurna, menghasilkan campuran ferit dan martensit yang tidak mencapai kekerasan 550 HV1. Sebaliknya, suhu terlalu tinggi memicu pertumbuhan butir austenit yang terlalu besar, menciptakan martensit kasar yang rapuh. Waktu pemanasan yang tidak tepat, di mana dwell time terlalu singkat, menyebabkan panas hanya terkonsentrasi di permukaan tanpa penetrasi ke kedalaman yang disyaratkan. Laju quenching juga harus seragam; variasi laju pendinginan akibat sirkulasi media quench yang buruk menimbulkan titik lunak lokal.

Faktor kedua adalah desain induktor atau coil. Induktor berperan sebagai antena yang memfokuskan arus eddy ke permukaan komponen. Pada crankshaft, area fillet radius antara journal dan counterweight memiliki geometri yang tajam. Jika desain induktor tidak mengikuti kontur ini secara presisi, fluks magnet tidak akan terkonsentrasi di lembah radius, sehingga coverage hardening tidak menjangkau area paling kritis. Akibatnya, meskipun bearing journal utama mencapai kekerasan tinggi, fillet tetap lunak dan menjadi titik awal retak fatigue.

Kondisi material dasar juga memegang peranan vital. Variasi komposisi kimia, terutama kadar karbon yang tidak seragam dalam satu batch baja, akan menghasilkan respons pengerasan yang berbeda. Sebuah area dengan kadar karbon lokal rendah tidak akan mampu bertransformasi menjadi martensit keras. Cacat bawaan seperti inklusi non-logam atau lapisan dekarburisasi yang terbentuk selama proses forging atau rolling sebelumnya juga memicu kegagalan. Inklusi bertindak sebagai stress raiser internal, sementara dekarburisasi menyebabkan kulit material kehilangan karbon sehingga tidak bisa dikeraskan. Terakhir, kontaminasi media quench, seperti polimer yang terdegradasi atau oli tercampur air, mengubah karakteristik kurva pendinginan secara drastis dan sulit terdeteksi tanpa kontrol rutin.

Dampak Kegagalan Terhadap Performa dan Umur Crankshaft

Konsekuensi dari kegagalan induction hardening tidak hanya bersifat lokal pada permukaan, tetapi merambat secara sistemik ke seluruh integritas struktural crankshaft. Kekerasan permukaan yang berada di bawah ambang 550 HV1 pada bearing journal secara langsung berdampak pada ketahanan aus. Material lunak akan terdeformasi plastis dan terkikis oleh gesekan dengan bearing babbitt, menciptakan clearance yang semakin membesar. Peningkatan clearance ini menimbulkan getaran sekunder yang mempercepat kelelahan seluruh sistem poros.

Dampak paling destruktif terjadi ketika kedalaman hardened layer pada radius fillet tidak memadai. Secara mekanika tegangan, fillet adalah titik diskontinuitas geometri dengan faktor konsentrasi tegangan tertinggi. Induction hardening yang tepat menciptakan lapisan dengan tegangan sisa tekan di zona ini. Tegangan sisa tekan berfungsi sebagai “pelindung” yang harus dilampaui oleh tegangan tarik operasional agar retak bisa terbuka. Jika lapisan keras terlalu dangkal atau sama sekali tidak terbentuk di fillet, tidak ada tegangan sisa tekan yang melindungi. Beban bending siklik yang normal akan langsung melampaui batas fatik material inti, menghasilkan beach marks dan perambatan retak yang progresif.

Ketidakmerataan distribusi kekerasan menciptakan zona transisi metalurgi yang berbahaya. Batas antara area martensit keras dan inti ferit-perlit yang lunak, jika gradiennya terlalu curam, menjadi lokasi akumulasi tegangan antarmuka pada level mikro. Di bawah beban fatigue, delaminasi dapat terjadi di sepanjang batas hardening ini. Risiko tertinggi adalah patah catastrophic, di mana crankpin atau journal utama terlepas total tanpa peringatan. Kegagalan seperti ini tidak hanya menghancurkan crankshaft, tetapi seringkali merusak blok mesin, connecting rod, dan piston, mengakibatkan kerugian finansial puluhan kali lipat dari biaya pengujian kualitas.

Cara Mendeteksi dan Mencegah Kegagalan Induction Hardening

Deteksi dini dan pencegahan kegagalan memerlukan pergeseran paradigma dari inspeksi visual pasif menuju validasi data kekerasan yang proaktif. Pengukuran kekerasan mikro Vickers (HV1) pada penampang melintang adalah metode destruktif klasik yang tetap menjadi rujukan tertinggi. Prosedur ini memotong sampel secara metalografis, lalu membuat jejak indentasi di sepanjang garis dari permukaan ke inti. Hasilnya adalah profil kedalaman pengerasan yang menampilkan seberapa jauh kekerasan di atas 550 HV1 bertahan. Kasus efektif harus menunjukkan kurva yang landai dengan kedalaman minimal sesuai standar desain, umumnya antara 1.5 hingga 3 mm untuk crankshaft diesel.

Namun, kebutuhan industri modern menuntut inspeksi non-destruktif di lantai produksi. Pemetaan kekerasan di region fillet menggunakan hardness tester portabel kini menjadi standar. Tantangan utamanya adalah aksesibilitas dan akurasi pada geometri melengkung. Alat portabel konvensional seringkali tidak stabil atau memberikan pembacaan palsu karena efek pegas dari permukaan tipis/cekung. Oleh karena itu, diperlukan perangkat dengan probe kecil yang mampu duduk stabil pada radius kecil dan mengukur dengan metode yang tidak sensitif terhadap efek massa komponen.

Pencegahan bergantung pada validasi dokumentasi proses. Setiap batch produksi harus memiliki catatan suhu austenitisasi, frekuensi generator, waktu siklus pemanasan, dan kondisi quench. Penyimpangan sekecil apapun pada catatan ini harus memicu pengambilan sampel untuk uji keras. Inspeksi dengan magnetic particle examination juga penting pasca-proses untuk menangkap retak permukaan yang muncul akibat tegangan termal. Penerapan protokol sampling rutin, misalnya satu crankshaft per shift diuji di area fillet dengan alat portabel, adalah strategi biaya rendah untuk mencegah lolosnya produk cacat.

Peran Hardness Tester dalam Solusi dan Analisis Kasus

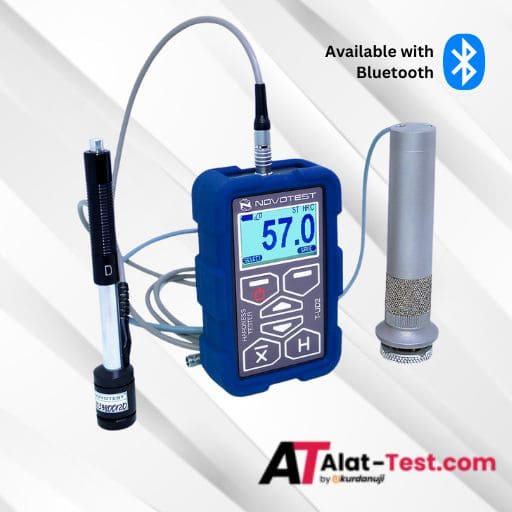

Menganalisis kegagalan induction hardening membutuhkan instrumen yang menjembatani akurasi laboratorium dan kebutuhan lapangan. Hardness tester portabel seperti NOVOTEST TUD2 berkontribusi langsung dalam tahap investigasi kegagalan maupun quality assurance rutin. Alat ini mengimplementasikan metode Ultrasonic Contact Impedance (UCI), di mana batang bergetar dengan ujung indentor Vickers ditekan ke permukaan material. Pergeseran frekuensi resonansi akibat kontak ini berkorelasi langsung dengan ukuran indentasi, dan sistem menerjemahkannya ke nilai kekerasan sesuai standar ASTM A1038.

Keunggulan utama TUD2 terletak pada desain probe-nya yang ringkas. Area sempit seperti radius fillet crankshaft yang sulit dijangkau oleh durometer benchtop besar kini bisa diukur langsung tanpa pemotongan. Instrumen ini mampu membaca skala HV1 hingga berbagai skala turunan dengan akurasi tinggi melalui kalibrasi internal. Fitur dokumentasi digital menjadi aset penting dalam analisis kegagalan. Seorang insinyur metalurgi dapat memetakan titik pengukuran di sekeliling fillet, menyimpan ratusan data, mentransfernya ke PC, dan menghasilkan laporan untuk rekomendasi perbaikan proses.

Sebagai perbandingan, metode konvensional Rockwell benchtop membutuhkan persiapan permukaan yang ekstensif dan tidak mampu menjangkau area cekung. Sementara itu, hardness tester rebound Leeb, meskipun portabel, sangat sensitif terhadap massa dan rigiditas komponen sehingga kurang andal untuk fillet tipis. NOVOTEST TUD2, dengan kemampuannya mengabaikan efek massa melalui metode UCI, memberikan hasil yang ekuivalen dengan mikro-Vickers laboratorium. Bagi perusahaan yang mengandalkan CV. Java Multi Mandiri sebagai distributor alat ukur dan pengujian, menyediakan teknologi ini berarti mendukung pelanggan akhir untuk tidak bergantung pada uji destruktif yang mahal dan lambat, melainkan menjalankan verifikasi kualitas secara real-time.

Tabel 1. Perbandingan Metode Pengukuran Kekerasan untuk Analisis Crankshaft

Studi Kasus: Investigasi Crankshaft Gagal di Lapangan

Sebuah perusahaan manufaktur mesin diesel stasioner menghadapi klaim garansi yang mengkhawatirkan: dua unit mesin mengalami catastrophic failure di mana crankshaft patah pada fillet crankpin setelah hanya beroperasi selama 200 jam. Kerugian mencakup biaya penggantian mesin utuh dan reputasi. Komponen dikirim ke laboratorium metalurgi untuk investigasi mendalam, dengan dugaan awal mengarah pada kegagalan induction hardening.

Prosedur investigasi dimulai dengan pemotongan sampel tepat di area patahan. Insinyur memanfaatkan NOVOTEST TUD2 untuk melakukan pemetaan kekerasan di sepanjang kontur penampang melintang fillet, dari permukaan luar menuju inti. Kelebihan alat ini memungkinkan tim membidik radius secara presisi tanpa harus menyiapkan sampel metalografis penuh. Hasil pengukuran langsung menunjukkan anomali. Di permukaan fillet, nilai kekerasan hanya tercatat 480 HV1, jauh di bawah standar minimal 550 HV1. Lebih parah lagi, pemetaan kedalaman mengungkap bahwa lapisan keras hanya mencapai 0,8 mm sebelum turun ke kekerasan inti. Spesifikasi desain mensyaratkan kedalaman pengerasan minimal 1,5 mm di radius tersebut.

Analisis metalurgi lebih lanjut mengkonfirmasi bahwa mikrostruktur di lapisan 0,8 mm adalah martensit temper, namun area di bawahnya adalah ferit-perlit yang tidak terdampak pemanasan. Kegagalan ini disebabkan oleh desain induktor yang tidak optimal; koil pemanas tidak mampu menginduksi arus eddy secara efektif ke lembah radius. Coverage hardening hanya terkonsentrasi di permukaan datar journal, mengabaikan fillet. Tim segera merekomendasikan modifikasi desain induktor dengan penambahan profil yang menjangkau radius, serta peningkatan waktu pemanasan untuk memungkinkan penetrasi panas lebih dalam. Proses validasi perbaikan dilakukan langsung oleh tim QC menggunakan NOVOTEST TUD2 yang disuplai oleh CV. Java Multi Mandiri, memastikan bahwa setelah modifikasi, seluruh titik di fillet konsisten mencapai kedalaman 1,8 mm dengan kekerasan 580–620 HV1 sebelum mesin diproduksi kembali.

Kesimpulan

Kegagalan induction hardening pada crankshaft adalah fenomena multidimensi yang berakar pada parameter proses, desain induktor, hingga kemurnian material. Dampaknya tidak pernah sepele; mulai dari keausan dini hingga patah fatigue catastrophic yang menghancurkan mesin secara total. Inspeksi yang hanya mengandalkan visual terbukti tidak memadai untuk mendeteksi penyimpangan kekerasan dan kedalaman lapisan di area kritis seperti fillet radius. Parameter target minimal 550 HV1 dan kedalaman pengerasan yang spesifik harus diverifikasi secara kuantitatif.

NOVOTEST TUD2 menawarkan solusi modern yang menggabungkan presisi metode UCI dengan portabilitas tinggi, memungkinkan para insinyur metalurgi dan teknisi QC melakukan analisis langsung pada geometri kompleks tanpa merusak komponen. Kemampuannya mendokumentasikan data secara digital memperkuat sistem quality assurance berbasis bukti. Provider alat uji seperti CV. Java Multi Mandiri berperan penting dalam menyediakan teknologi ini ke tangan pengguna industri, sehingga mereka dapat membangun kultur pencegahan kegagalan melalui data kekerasan yang akurat. Investasi pada kontrol kualitas berbasis data bukan lagi opsional, melainkan kunci untuk menjamin keandalan dan keselamatan operasional mesin-mesin berat.

FAQ

Mengapa area fillet crankshaft sangat kritis dalam induction hardening?

Area fillet adalah titik pertemuan antara diameter poros dan bahu counterweight yang memiliki diskontinuitas geometri tajam. Secara mekanis, ini adalah titik konsentrasi tegangan tertinggi. Induction hardening di area ini bertujuan menghasilkan tegangan sisa tekan untuk melawan tegangan tarik operasional. Jika fillet tidak mengeras sempurna, retak fatigue pasti dimulai dari sini.

Berapa kekerasan minimum yang disyaratkan untuk crankshaft hasil induction hardening?

Standar umum mensyaratkan kekerasan permukaan minimal 550 HV1 (Vickers dengan beban 1 kgf) pada journal dan area fillet. Namun, spesifikasi ini bisa lebih tinggi tergantung desain mesin dan grade material. Kekerasan di bawah ambang ini mengindikasikan kegagalan mencapai transformasi martensit penuh yang diperlukan untuk ketahanan aus dan pembentukan tegangan sisa tekan.

Apakah NOVOTEST TUD2 hanya bisa digunakan di laboratorium?

Tidak. Meskipun memiliki akurasi setara laboratorium, NOVOTEST TUD2 dirancang sebagai alat portabel yang tangguh. Casing silikonnya tahan guncangan dan dapat beroperasi pada rentang suhu -20 hingga +40°C, sehingga ideal untuk digunakan langsung di lantai produksi, bengkel, atau lapangan, selain tentunya di laboratorium analisis kegagalan.

Bagaimana cara memastikan hasil pengukuran TUD2 akurat untuk geometri melengkung seperti crankshaft?

Akurasi pada geometri melengkung dicapai karena metode UCI yang digunakan TUD2 tidak membutuhkan massa komponen besar untuk validasi. Probe-nya yang kecil memungkinkan indentasi stabil pada radius kecil. Kuncinya adalah memastikan probe duduk tegak lurus dan menggunakan dudukan atau fixture bantu jika permukaan sangat melengkung. Kalibrasi pada blok referensi yang sesuai skala kekerasannya juga wajib dilakukan sebelum pengukuran.

Apakah kegagalan induction hardening selalu berujung pada patah crankshaft?

Tidak selalu secara langsung. Kegagalan bisa bermanifestasi awal sebagai keausan bearing yang cepat atau getaran abnormal. Namun, jika parameter kekerasan tidak terpenuhi di fillet, kelelahan material pasti terjadi. Dalam siklus operasi tertentu, retak mikro ini akan merambat dan mencapai panjang kritis, sehingga kegagalan induction hardening di area sensitif hampir pasti berujung pada patah fatigue jika tidak terdeteksi.

Rekomendasi Alat Ukur

References

1. ASM International. (1991). ASM Handbook, Volume 4: Heat Treating. ASM International.
2. American Society for Testing and Materials. (2015). ASTM A1038-17: Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. ASTM International.
3. Totten, G. E., Bates, C. E., & Clinton, N. A. (1993). Handbook of Quenchants and Quenching Technology. ASM International.
4. Novikov, I., & Korneev, A. (2018). Application of Portable Hardness Testers for Induction-Hardened Crankshaft Inspection. Metal Science and Heat Treatment Journal, 60(5-6), 312-318.
5. International Organization for Standardization. (2018). ISO 683-5:2018: Heat-treatable steels, alloy steels and free-cutting steels — Part 5: Nitriding steels. ISO.
