Apa Itu Retak Hidrogen Tertunda pada Girth Weld? Deteksi Dini dengan NOVOTEST MPD-DC

Bayangkan sebuah proyek pipa transmisi minyak dan gas berskala besar yang baru saja menyelesaikan fase pengelasan sambungan lingkar. Semua pengujian radiografi dan ultrasonik konvensional telah lolos, dan tim bersiap untuk melanjutkan ke tahapan hydrotest. Namun, tanpa peringatan apa pun, sebuah kegagalan struktural terjadi saat tekanan dinaikkan. Air bertekanan tinggi menyembur deras dari retakan yang sebelumnya tidak terlihat. Insiden semacam ini sering kali berakar pada satu fenomena berbahaya: retak hidrogen tertunda, atau Hydrogen Induced Cracking (HIC). Pada sambungan girth weld pipa baja karbon, HIC merupakan ancaman laten yang tidak muncul seketika setelah pengelasan, melainkan berkembang secara diam-diam seiring waktu. Urgensi untuk mengidentifikasi retakan ini sebelum hydrotest atau operasi penuh menjadi krusial demi keselamatan dan keandalan aset. Di sinilah teknologi deteksi dini memainkan peran vital. Alat Pendeteksi Kecacatan NOVOTEST MPD-DC hadir sebagai solusi akurat dan portabel yang memungkinkan insinyur dan inspektur NDT menyingkap ancaman tersembunyi ini secara efisien di lapangan.

1. Apa Itu Retak Hidrogen Tertunda pada Girth Weld?
2. Penyebab Retak Hidrogen Tertunda pada Girth Weld
3. Dampak Terhadap Industri Pipa dan Struktur Baja
4. Cara Mendeteksi dan Mencegah Retak Hidrogen Tertunda
5. Peran Alat Pendeteksi Kecacatan NOVOTEST MPD-DC dalam Solusi
6. Studi Kasus: Deteksi Dini di Lapangan dengan NOVOTEST MPD-DC
7. Kesimpulan
8. FAQ
   1. Apa yang membedakan retak hidrogen tertunda (HIC) dengan retak las biasa?
   2. Apakah NOVOTEST MPD-DC hanya bisa mendeteksi retak hidrogen atau semua jenis cacat?
   3. Berapa lama waktu yang dibutuhkan untuk mendeteksi retak hidrogen menggunakan alat ini?
   4. Apakah alat ini bisa digunakan pada pipa dengan coating atau berkarat?
   5. Bagaimana cara mengintegrasikan NOVOTEST MPD-DC ke dalam rencana inspeksi proyek pengelasan?
9. References

Apa Itu Retak Hidrogen Tertunda pada Girth Weld?

Hydrogen Induced Cracking (HIC) pada sambungan girth weld, atau sering disebut sebagai retak dingin, merupakan cacat las yang terjadi setelah logam las dan HAZ (Heat Affected Zone) mendingin hingga mendekati suhu ambien. Mekanismenya tidak terjadi saat logam masih dalam keadaan cair seperti retak panas, melainkan muncul beberapa jam atau bahkan beberapa hari setelah proses pengelasan selesai. Fenomena ini terjadi ketika atom hidrogen yang terlarut dalam logam las berdifusi ke area dengan konsentrasi tegangan tinggi, seperti di HAZ yang memiliki struktur mikro getas.

Tiga faktor utama harus hadir secara simultan untuk memicu HIC: konsentrasi hidrogen yang cukup tinggi dalam logam, tegangan sisa (residual stress) yang signifikan, dan struktur mikro yang rentan, terutama martensit yang terbentuk akibat laju pendinginan yang cepat. Ketiganya menciptakan kondisi ideal bagi atom hidrogen untuk berkumpul di batas butir atau inklusi, membentuk molekul gas yang menciptakan tekanan internal besar, hingga logam tidak lagi mampu menahan beban tersebut dan retakan mikro pun menyebar. Pada konteks spesifik girth weld, area ini memiliki konsentrasi tegangan tinggi akibat pengekangan dan variasi pendinginan termal selama pengelasan multipass, menjadikannya titik kritis yang harus diperhatikan. Perbedaan mendasarnya dengan retak panas adalah retak panas terjadi pada suhu tinggi selama solidifikasi, sedangkan HIC adalah fenomena pasca-pendinginan yang bersifat tertunda.

Penyebab Retak Hidrogen Tertunda pada Girth Weld

Sumber utama hidrogen yang memicu retakan ini dapat berasal dari berbagai aspek dalam prosedur pengelasan. Elektroda berlapis yang lembap, fluks yang terkontaminasi, gas pelindung yang tidak murni, atau bahkan kelembapan atmosfer dan residu organik pada permukaan material induk dapat menjadi pintu masuk hidrogen ke dalam kolam las. Dalam praktik lapangan, penyimpanan elektroda yang tidak memadai tanpa oven pemanas (holding oven) menjadi salah satu penyumbang terbesar masalah ini.

Selain sumber hidrogen, tegangan sisa tinggi berperan sebagai pemicu utama. Desain sambungan dengan pengekangan kaku, pengelasan multipass pada pipa berdinding tebal, serta pendinginan yang tidak seragam menciptakan medan tegangan kompleks yang menarik atom hidrogen untuk berakumulasi. Dari sisi material, baja karbon yang memiliki komposisi kimia dengan nilai karbon ekuivalen (CE) tinggi sangat rentan membentuk struktur mikro martensit di HAZ, terutama jika laju pendinginan setelah pengelasan terjadi terlalu cepat. Kekerasan HAZ yang melampaui ambang batas 350 HV menjadi indikator kerentanan yang perlu diwaspadai. Praktik preheat yang tidak memadai atau dihilangkan demi efisiensi waktu, ditambah post-weld heat treatment (PWHT) yang tertunda, menciptakan kombinasi kritis yang memungkinkan retak hidrogen berkembang tanpa terdeteksi. Semua faktor ini saling memperkuat hingga akhirnya mencapai kondisi threshold di mana retakan mulai terbentuk dan merambat.

Dampak Terhadap Industri Pipa dan Struktur Baja

Konsekuensi dari kegagalan mendeteksi HIC pada sambungan girth weld tidak bisa dianggap remeh. Kegagalan mendadak saat hydrotest atau operasi bertekanan membawa risiko fatal bagi personel di lapangan. Semburan fluida bertekanan tinggi atau kebocoran gas beracun dan mudah terbakar dapat memicu bencana lingkungan yang serius. Sebuah studi kasus pada pipa transmisi di lepas pantai menunjukkan bahwa retak hidrogen selebar mikro yang tidak terdeteksi saat pengelasan berkembang menjadi retakan tembus saat hydrotest, mengakibatkan penundaan proyek hingga berpekan-pekan.

Kerugian finansial yang ditimbulkan mencakup biaya perbaikan darurat di lokasi terpencil, kehilangan produksi selama shutdown, hingga lonjakan klaim asuransi. Reputasi perusahaan kontraktor pengelasan dan operator pipa pun dipertaruhkan. Standar internasional seperti API 1104 dan ASME B31.3 secara eksplisit mensyaratkan prosedur inspeksi ketat untuk memastikan integritas sambungan las. Regulasi ini mendorong industri untuk tidak hanya mengandalkan metode Non-Destructive Testing (NDT) sesaat setelah pengelasan, melainkan juga mengadopsi pendekatan inspeksi tertunda yang mampu menangkap fenomena retak yang baru berkembang. Ketiadaan deteksi dini yang efektif membuka celah bagi bencana yang sesungguhnya dapat dicegah.

Cara Mendeteksi dan Mencegah Retak Hidrogen Tertunda

Secara konvensional, industri mengandalkan teknik NDT seperti Ultrasonic Testing (UT), Radiography (RT), dan Magnetic Particle Testing (MT) untuk memeriksa integritas las. UT dan RT sangat efektif untuk mendeteksi cacat volumetrik internal, namun memerlukan teknisi bersertifikasi tinggi, persiapan permukaan yang baik, dan waktu inspeksi yang lebih lama. Kelemahan lainnya, metode ini tidak selalu mampu membedakan retak yang sangat halus dan baru mulai berkembang, terutama jika inspeksi dilakukan terlalu awal setelah pengelasan.

Di sinilah pendekatan modern dengan deteksi langsung berbasis medan magnet seperti MPDC (Magnetic Particle Direct Current) memberikan nilai tambah signifikan. Metode ini mampu mengidentifikasi diskontinuitas permukaan dan dekat permukaan yang sangat halus dengan persiapan permukaan yang minimal. Langkah-langkah pencegahan HIC dimulai dari kontrol ketat terhadap sumber hidrogen, termasuk penyimpanan elektroda low-hydrogen dalam oven dan pembersihan material dasar secara menyeluruh. Prosedur pengelasan harus menetapkan suhu preheat yang sesuai dengan WPS (Welding Procedure Specification) untuk memperlambat laju pendinginan, sementara PWHT secara efektif mengurangi tegangan sisa dan memungkinkan hidrogen berdifusi keluar dari logam las. Faktor yang sering terlewatkan adalah pemantauan waktu tunda. Standar terbaik merekomendasikan inspeksi minimal 24 hingga 48 jam setelah pengelasan selesai untuk mengakomodasi periode inkubasi retak hidrogen. Inspeksi tertunda ini menjadi kunci untuk menangkap retakan yang baru berkembang.

Peran Alat Pendeteksi Kecacatan NOVOTEST MPD-DC dalam Solusi

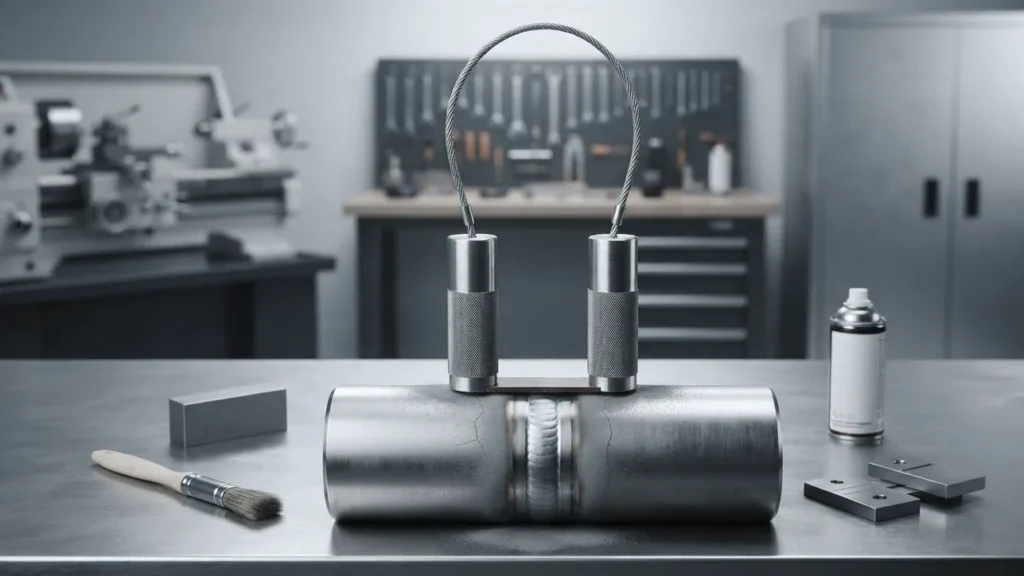

NOVOTEST MPD-DC memposisikan dirinya sebagai instrumen vital dalam strategi deteksi dini HIC. Mengadopsi prinsip kerja medan magnet Direct Current (DC), alat ini menghasilkan medan magnet stabil yang mampu menembus sedikit lebih dalam dari permukaan untuk mengidentifikasi diskontinuitas, termasuk retak halus yang menjadi karakteristik awal HIC. Keunggulan utama yang ditawarkan adalah sensitivitas tinggi terhadap retak kecil berukuran mulai 0,1 mm, menjadikannya garda depan yang andal sebelum retakan berkembang lebih jauh.

Portabilitas menjadi faktor pembeda. Dengan berat hanya 0,6 kg dan desain silinder berinti magnet fleksibel yang kompak, MPD-DC sangat mudah dioperasikan di medan proyek yang sulit sekalipun. Inspektur dapat melakukan scanning cepat di sepanjang area girth weld tanpa memerlukan persiapan permukaan yang rumit, sehingga menghemat waktu signifikan. Kemampuan deteksi dininya memungkinkan temuan indikasi retak sebelum hydrotest, menghindari kegagalan tekanan yang berpotensi bencana. Perangkat ini juga dilengkapi fitur digital display untuk pembacaan yang jelas dan mendukung dokumentasi data hasil inspeksi. Dibandingkan dengan metode UT/RT yang memerlukan kalibrasi panjang atau MT konvensional dengan partikel kontras, MPD-DC menawarkan kecepatan dan efisiensi biaya yang lebih tinggi, khususnya untuk screening awal pada sambungan girth weld yang luas.

Untuk memberikan gambaran perbandingan yang lebih jelas, berikut adalah tabel perbandingan beberapa metode NDT yang relevan:

Studi Kasus: Deteksi Dini di Lapangan dengan NOVOTEST MPD-DC

Sebuah proyek konstruksi pipa migas di darat melibatkan pengelasan sambungan girth weld pada pipa baja karbon berdiameter 24 inci dengan ketebalan dinding 12,7 mm. Prosedur pengelasan menggunakan proses SMAW dengan elektroda low-hydrogen dan preheat 150°C. Setelah pengelasan selesai, tim inspeksi melakukan pemeriksaan NDT konvensional sesuai jadwal. Ultrasonic Testing (UT) dan Radiography (RT) yang dilakukan dalam 24 jam pertama setelah pengelasan tidak menemukan indikasi cacat signifikan pada sambungan tersebut. Semua hasil pembacaan masih dalam kriteria penerimaan yang ditentukan.

Namun, berdasarkan prosedur inspeksi tertunda yang diterapkan, tim kembali memeriksa sambungan yang sama 48 jam setelah pengelasan. Kali ini, mereka menggunakan NOVOTEST MPD-DC untuk melakukan scanning cepat di sepanjang garis las dan area HAZ. Alat ini memberikan indikasi yang mencurigakan pada salah satu titik di sisi toe weld. Terdapat gangguan medan magnet yang menunjukkan adanya diskontinuitas permukaan. Setelah area tersebut ditandai dan dilakukan pemeriksaan lebih detail, terkonfirmasi adanya retak halus sepanjang 3 mm yang tidak terdeteksi sebelumnya. Konfirmasi metallography kemudian mengungkapkan bahwa retakan tersebut adalah retak hidrogen intergranular yang baru berkembang, khas HIC. Temuan ini memungkinkan tim melakukan perbaikan segera dengan penggerindaan lokal dan pengelasan ulang sesuai prosedur. Hydrotest selanjutnya berlangsung mulus tanpa kebocoran. Deteksi dini menggunakan NOVOTEST MPD-DC telah mencegah kegagalan tekanan yang berpotensi menyebabkan shutdown proyek dan kerugian besar.

Kesimpulan

Retak hidrogen tertunda pada sambungan girth weld merupakan ancaman serius yang menuntut perhatian lebih dari sekadar inspeksi konvensional sesaat setelah pengelasan. Sifatnya yang laten dan baru muncul dalam hitungan jam hingga hari menciptakan celah risiko yang hanya bisa diatasi dengan strategi deteksi dini yang terencana. Prosedur pencegahan yang ketat terhadap sumber hidrogen dan kontrol termal tetap menjadi fondasi, namun integrasi peralatan NDT yang mampu menangkap retakan pada tahap paling awal adalah kunci keandalan infrastruktur pipa.

Alat Pendeteksi Kecacatan NOVOTEST MPD-DC menawarkan solusi yang cepat, akurat, dan sangat portabel untuk menjawab tantangan inspeksi di lapangan. Kemampuannya mendeteksi retak halus hingga 0,1 mm dengan persiapan permukaan minimal menjadikannya aset berharga dalam program jaminan kualitas. Dengan mengintegrasikan alat ini ke dalam prosedur inspeksi pasca-las, para insinyur dan inspektur dapat secara signifikan meningkatkan keselamatan serta keandalan operasional, menghindari kegagalan struktural yang mahal dan berbahaya.

Sebagai distributor resmi di Indonesia, CV. Java Multi Mandiri menyediakan Alat Pendeteksi Kecacatan NOVOTEST MPD-DC dan berbagai solusi alat ukur lainnya untuk menunjang integritas aset industri Anda. Kami berkomitmen mendukung proses pengujian dan kualitas produk Anda melalui penyediaan peralatan inspeksi yang andal. Pelajari lebih lanjut tentang peran kami sebagai mitra pengadaan alat ukur Anda di CV. Java Multi Mandiri. Untuk mendiskusikan kebutuhan spesifik perusahaan Anda, jangan ragu untuk menghubungi tim kami melalui halaman konsultasi kebutuhan perusahaan Anda. Temukan solusi deteksi kecacatan yang tepat untuk meningkatkan keandalan proyek Anda bersama kami.

FAQ

Apa yang membedakan retak hidrogen tertunda (HIC) dengan retak las biasa?

Retak hidrogen tertunda berbeda secara fundamental dari retak panas (hot cracking) yang terjadi selama solidifikasi logam las pada suhu tinggi. HIC adalah fenomena yang terjadi setelah logam mendingin, terkadang memerlukan waktu inkubasi berjam-jam hingga berhari-hari. Mekanisme utamanya melibatkan difusi atom hidrogen ke area bertekanan tinggi, bukan disebabkan oleh segregasi elemen atau tegangan susut termal sesaat seperti retak las biasa.

Apakah NOVOTEST MPD-DC hanya bisa mendeteksi retak hidrogen atau semua jenis cacat?

NOVOTEST MPD-DC merupakan flaw detector berbasis medan magnet yang mampu mendeteksi berbagai diskontinuitas permukaan dan dekat permukaan pada material ferromagnetik. Fungsinya tidak terbatas pada retak hidrogen saja, tetapi juga efektif untuk menemukan retak las lainnya, lipatan (lap), dan inklusi yang terbuka ke permukaan. Alat ini mengidentifikasi gangguan pada medan magnet yang dihasilkan oleh diskontinuitas, tanpa membedakan penyebab spesifik cacat tersebut.

Berapa lama waktu yang dibutuhkan untuk mendeteksi retak hidrogen menggunakan alat ini?

Proses scanning menggunakan NOVOTEST MPD-DC berlangsung sangat cepat. Untuk sebuah sambungan girth weld pada pipa 24 inci, inspeksi visual dengan scanning probe hanya memerlukan waktu beberapa menit. Ini memungkinkan pemeriksaan dengan interval penundaan yang mudah, misalnya 24 jam dan 48 jam setelah pengelasan, tanpa menambah beban waktu proyek yang signifikan.

Apakah alat ini bisa digunakan pada pipa dengan coating atau berkarat?

Untuk hasil yang optimal, permukaan inspeksi sebaiknya bersih dari lapisan tebal seperti cat, coating, atau karat tebal yang dapat menghalangi kontak medan magnet dengan material dasar. Persiapan permukaan ringan dengan wire brush untuk membersihkan karat ringan atau kotoran biasanya sudah memadai. Keunggulan alat ini adalah tidak memerlukan tingkat kebersihan yang setinggi metode Ultrasonic atau Magnetic Particle basah.

Bagaimana cara mengintegrasikan NOVOTEST MPD-DC ke dalam rencana inspeksi proyek pengelasan?

NOVOTEST MPD-DC sangat ideal diintegrasikan sebagai alat screening cepat dalam rencana inspeksi pasca-las. Prosedur dapat menetapkan penggunaannya pada 24 hingga 48 jam setelah penyelesaian pengelasan. Inspektur dapat menggunakannya sebelum metode NDT volumetrik (UT/RT) atau sebagai alat konfirmasi terpisah. Temuan indikasi dari MPD-DC kemudian dapat ditindaklanjuti dengan metode lain untuk karakterisasi lebih dalam, menjadikan keseluruhan proses inspeksi lebih efisien dan menyeluruh.

Rekomendasi Flaw Detector

References

1. American Petroleum Institute. (2021). API Standard 1104: Welding of Pipelines and Related Facilities. Washington, DC: API Publishing Services.
2. The American Society of Mechanical Engineers. (2020). ASME B31.3: Process Piping. New York, NY: ASME.
3. Bailey, N., Coe, F. R., Gooch, T. G., Hart, P. H. M., Jenkins, N., & Pargeter, R. J. (2023). Welding Steels Without Hydrogen Cracking. Cambridge: Woodhead Publishing.
4. NOVOTEST. (2024). Technical Datasheet: MPD-DC Magnetic Particle Flaw Detector. Dnipro, Ukraina: NOVOTEST LLC.
5. Rosado, T., Portela, P., & Quintino, L. (2022). Comparative Study of NDT Methods for Detection of Delayed Hydrogen Cracking in Pipeline Welds. Journal of Nondestructive Testing, 27(4), 1–10.
