BIA-600 BT – Closing Force Measuring Device 0–700 N | Uji Gaya Pintu Kereta Sesuai DIN EN 14752 Dengan Kontrol Digital Presisi

Dalam operasional kereta api modern, pintu otomatis dan sliding step bukan sekadar komponen kenyamanan—keduanya adalah elemen keselamatan. Gaya tutup yang terlalu besar berisiko menyebabkan cedera penumpang, sementara gaya yang terlalu kecil dapat menimbulkan kegagalan penguncian, alarm sistem, atau gangguan jadwal perjalanan. Pada armada dengan frekuensi buka-tutup tinggi, deviasi kecil pada mekanisme dapat berkembang menjadi risiko keselamatan yang serius.

Di sisi lain, operator dan tim maintenance dihadapkan pada tuntutan kepatuhan terhadap standar seperti DIN EN 14752 serta regulasi keselamatan kendaraan rel. Tanpa alat ukur yang akurat dan terdokumentasi dengan baik, pengujian gaya tutup pintu berpotensi tidak konsisten, sulit ditelusuri, dan rawan kesalahan interpretasi. Di sinilah kebutuhan akan sistem pengukuran gaya tutup yang presisi, terdokumentasi, dan sesuai standar menjadi krusial.

Deskripsi Singkat BIA-600 BT

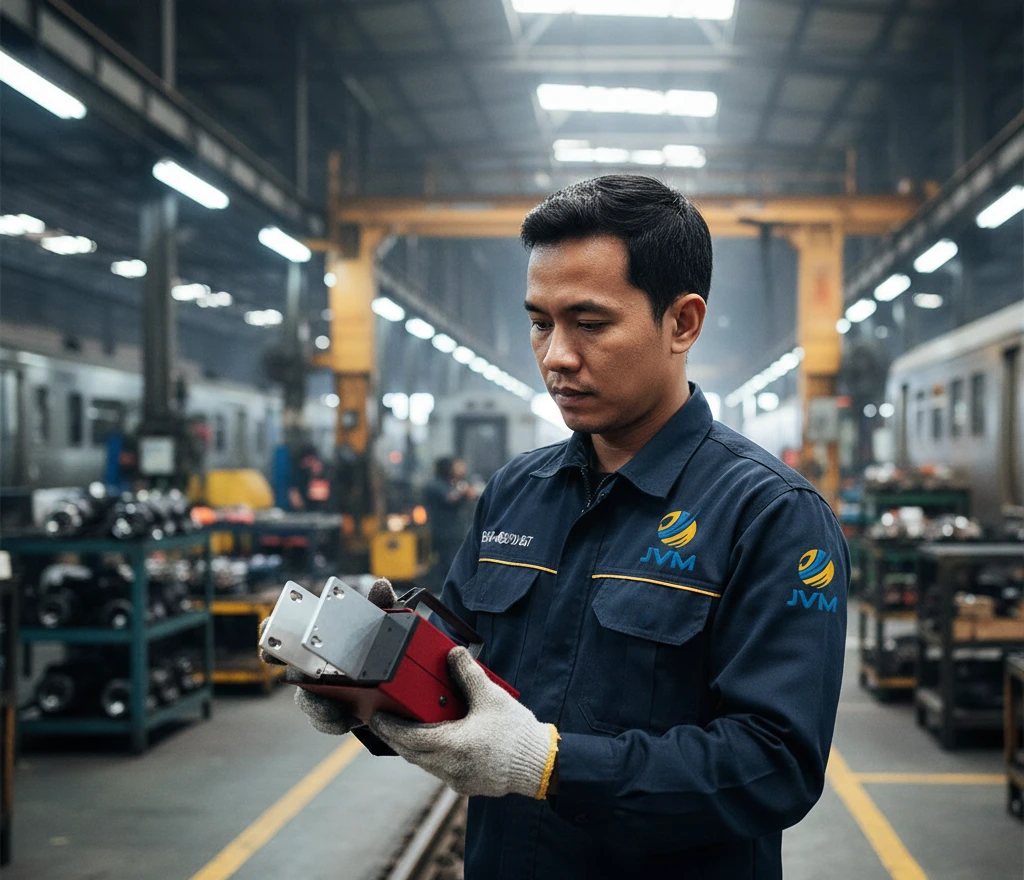

BIA-600 BT adalah perangkat pengukur gaya tutup (closing force measuring device) yang dirancang khusus untuk pintu bertenaga pada kendaraan rel. Alat ini digunakan untuk mengukur gaya kompresi saat daun pintu atau sliding step menutup, sehingga operator dapat memastikan bahwa sistem bekerja dalam batas yang diperbolehkan oleh standar keselamatan.

Perangkat ini mendukung pengujian sesuai DIN EN 14752 dan dirancang untuk memudahkan pengujian di lapangan. Dengan rentang pengukuran 0–700 N, resolusi 1 N, serta konektivitas Bluetooth dan USB, BIA-600 BT memungkinkan pengambilan data secara langsung melalui aplikasi Android atau perangkat lunak PC.

Keunggulan utamanya terletak pada kombinasi desain mekanik berbasis pegas terkalibrasi dan strain gauge dengan sistem digital berfrekuensi sampling tinggi (250 Hz), sehingga hasil pengukuran dapat ditampilkan secara real-time dan didokumentasikan secara sistematis.

Fungsi & Kegunaan Produk

Fungsi Utama

BIA-600 BT berfungsi untuk:

• Mengukur gaya tutup pintu otomatis pada kendaraan rel

• Menguji kepatuhan terhadap standar DIN EN 14752

• Mendokumentasikan nilai gaya puncak dan karakteristik gaya selama proses penutupan

Kegunaan Spesifik di Lapangan

Dalam praktik operasional, alat ini digunakan untuk:

• Uji commissioning armada baru

• Pemeriksaan berkala (preventive maintenance)

• Investigasi keluhan terkait pintu menjepit

• Audit keselamatan internal maupun eksternal

Skenario Penggunaan

Sebelum pekerjaan:

• Pastikan baterai terisi

• Tentukan titik ukur sesuai standar

• Pilih spacer (abstandsstücke) yang sesuai bukaan pintu

Saat pengukuran:

• Tempatkan alat di antara tepi penutup

• Biarkan pintu menutup dan alat merekam gaya

• Data ditampilkan langsung pada aplikasi atau software

Setelah pengukuran:

• Simpan hasil dalam sistem

• Cetak atau ekspor laporan jika diperlukan

• Evaluasi terhadap nilai batas standar

Mode Koneksi & Pengoperasian

BIA-600 BT mendukung dua metode koneksi:

1. Bluetooth (Android)

   • Menggunakan aplikasi Force Meter

   • Monitoring real-time dan kontrol pengukuran dari perangkat mobile

2. USB (PC)

   • Menggunakan software PinchPilot

   • Cocok untuk dokumentasi dan analisis lanjutan

Bidang / Industri Pengguna

Alat ini digunakan oleh:

• Operator kereta api sebagai alat verifikasi keselamatan pintu

• Departemen maintenance rolling stock untuk inspeksi rutin

• Tim commissioning proyek pengadaan kereta baru

• Auditor keselamatan transportasi sebagai alat validasi teknis

• Produsen pintu kereta sebagai alat uji pabrik

Keunggulan / Highlights

Beberapa aspek yang membantu teknisi di lapangan:

• Membantu memastikan gaya tutup sesuai standar keselamatan

• Mengurangi risiko cedera akibat pintu menjepit

• Sampling rate 250 Hz memungkinkan pembacaan respons dinamis pintu

• Spacer otomatis terdeteksi oleh software, meminimalkan kesalahan identifikasi titik ukur

• Konektivitas Bluetooth mempercepat persiapan kerja tanpa kabel panjang

• Sistem auto-stop saat gaya di bawah ambang batas

• Indikator LED memudahkan identifikasi status alat

Dalam konteks operasional harian, fitur-fitur ini membantu mempercepat inspeksi sekaligus menjaga konsistensi hasil antar unit dan antar teknisi.

Perbandingan / Posisi Produk

Spesifikasi Teknis

Tata Cara Pemakaian

1. Persiapan alat
   Periksa kondisi fisik dan pastikan baterai mencukupi.

2. Nyalakan perangkat
   Tekan tombol selama ±1 detik hingga LED biru berkedip.

3. Hubungkan ke perangkat
   Gunakan Bluetooth melalui aplikasi Android atau USB ke PC.

4. Posisi pengukuran
   Tempatkan alat di antara tepi penutup pintu, pastikan bidang tekan sejajar.

5. Pilih spacer (jika diperlukan)
   Sesuaikan dengan titik ukur menurut DIN EN 14752.

6. Mulai pengukuran
   Tekan tombol atau mulai dari software.

7. Simpan dan evaluasi data
   Hasil dapat disimpan dan diekspor untuk dokumentasi.

Catatan penting: Hindari memasukkan tangan ke area kompresi selama pengukuran.

Cara Kerja / Metode Pengukuran

BIA-600 BT terdiri dari dua bagian bergerak yang dihubungkan pegas dengan konstanta 10 N/mm serta strain gauge. Saat pintu menutup dan menekan alat, gaya kompresi diteruskan ke pegas. Strain gauge mendeteksi deformasi akibat kompresi dan mengubahnya menjadi sinyal listrik. Sistem elektronik kemudian mengonversi sinyal tersebut menjadi nilai gaya dalam Newton. Sampling dilakukan setiap 4 ms (250 Hz), memungkinkan analisis karakteristik gaya dinamis. Setelah 0,5 detik awal dilakukan proses tarasi otomatis untuk menghindari offset.

Batasan:

• Rentang maksimal 700 N

• Penggunaan dalam rentang suhu operasi yang ditentukan

Kelengkapan Produk

• 1 unit sensor BIA-600 BT

• Spacer (abstandsstücke)

• Kabel USB

• USB stick berisi software

• Sertifikat kalibrasi

• Panduan singkat

• Koper transportasi

Manfaat bagi Pengguna

• Efisiensi kerja saat inspeksi armada

• Konsistensi hasil antar teknisi

• Dokumentasi digital yang mudah ditelusuri

• Pengurangan risiko ketidaksesuaian standar

• Mendukung audit keselamatan

FAQ

• Apakah alat ini bisa digunakan untuk sliding step?
  Ya, selama mekanisme menghasilkan gaya kompresi dalam rentang pengukuran.
• Apakah perlu kalibrasi rutin?
  Disarankan kalibrasi tahunan untuk menjaga akurasi.
• Apakah bisa digunakan di luar ruangan?
  Bisa, selama suhu dan kelembapan berada dalam batas spesifikasi.
• Bagaimana jika baterai habis di lapangan?
  Dapat diisi ulang melalui USB. Waktu pengisian sekitar 4 jam.
• Apakah data bisa diekspor?
  Ya, melalui software yang terhubung.
