PCE-DBC 650 adalah dry-block calibrator portabel berakurasi tinggi (0.1%) untuk kalibrasi sensor suhu seperti Pt100 di lapangan dan lab. Dengan pemanasan cepat, desain ringkas, dan insert serbaguna, alat ini memastikan pengukuran proses manufaktur yang akurat dan sesuai standar.
Dalam industri manufaktur dan proses, seperti pengolahan makanan, farmasi, atau petrokimia, satu derajat perbedaan suhu dapat berarti kerusakan batch produksi, produk cacat, ketidaksesuaian regulasi, dan kerugian finansial yang besar. Sensor suhu yang tidak terkalibrasi adalah “titik buta” yang mahal. Pahami lebih dalam mengapa kalibrasi reguler adalah asuransi bagi kualitas produksi Anda di artikel kami tentang [Pentingnya Kalibrasi Berkala untuk Sistem Kontrol Proses].
Deskripsi & Prinsip Kerja
PCE-DBC 650 bekerja dengan prinsip dry-block (blok kering). Sebuah blok logam dengan lubang kalibrasi dipanaskan secara elektrik hingga suhu setpoint yang stabil dan seragam. Sensor uji (DUT) dimasukkan ke dalam lubang tersebut melalui “transition sleeve” yang sesuai, menciptakan kopling termal optimal. Alat ini kemudian membandingkan bacaan sensor uji dengan suhu referensi internalnya yang sangat akurat, menghitung error atau melakukan simulasi output sensor.
Aplikasi di Lapangan
Kasus A: Kontrol Kualitas di Pabrik Pengolahan Susu.
Masalah: Sensor Pt100 pada tangki pasteurisasi menunjukkan drift. Tanpa kalibrasi, suhu pasteurisasi mungkin di bawah standar, berisiko kontaminasi bakteri dan penolakan produk.

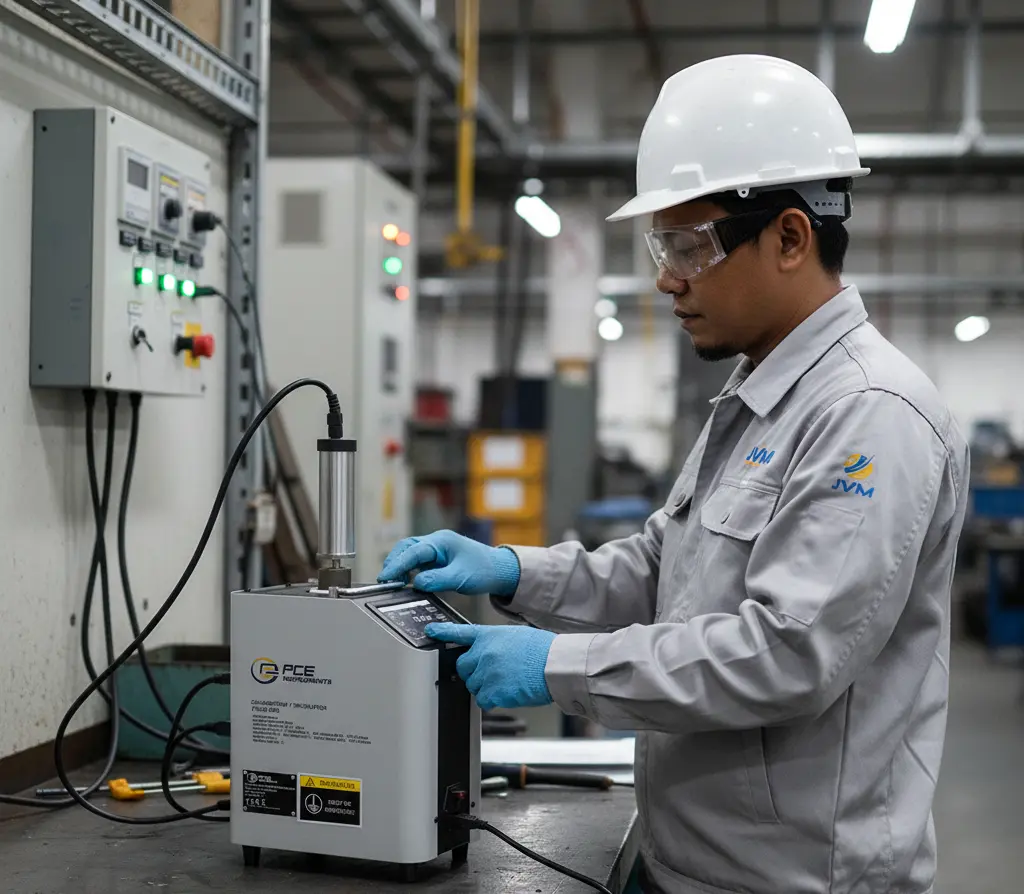

Solusi: Teknisi QC membawa PCE-DBC 650 ke lapangan. Dalam 10 menit, sensor dipanaskan dari 25°C ke 100°C, dikalibrasi, dan drift terkonfirmasi. Sensor dikoreksi, memastikan keamanan pangan dan kepatuhan standar.
Kasus B: Pemeliharaan Preventif di Pabrik Kimia.
Masalah: Kalibrasi sensor di reaktor menggunakan metode laboratorium tradisional memakan waktu berhari-hari, menyebabkan downtime produksi.
Solusi: Dengan PCE-DBC 650 yang portabel, tim maintenance melakukan kalibrasi in-situ pada rentang suhu operasi reaktor (hingga 600°C). Downtime berkurang dari hari menjadi jam, dan data kalibrasi tersimpan di memori internal untuk dokumentasi.
Batasan & Keunggulan
BISA: Kalibrasi/simulasi sensor Pt100, Pt1000, termokopel tipe umum; operasi lapangan portabel; mencapai suhu tinggi (1200°C) tanpa medium cair; pemanasan relatif cepat; akurasi tinggi 0.1%.
TIDAK BISA: Menggantikan bath kalibrasi cair untuk akurasi tertinggi (di bawah 0.01°C) atau untuk kalibrasi sensor dengan bentuk tidak beraturan; digunakan untuk sensor yang terlalu besar/kecil di luar rentang diameter lubang (6-12 mm) dan kedalaman (135 mm).
Siapa yang Butuh Alat Ini?
Industri: Makanan & Minuman, Farmasi, Petrokimia & Gas, Energi, Manufaktur Logam, Plastik.
Jabatan: Teknisi Kalibrasi, Engineer Pemeliharaan (Maintenance), Manajer QA/QC, Metrologi, Engineer Proses, Service Engineer peralatan proses.
Perbandingan ROI (Return on Investment)
| Aspek | Cara Lama (Kirim ke Lab Eksternal) | PCE-DBC 650 (Kalibrasi In-House/Lapangan) | Estimasi Penghematan |
|---|---|---|---|
| Waktu Tunggu | 5-10 hari kerja | 1-2 jam (per sensor, di tempat) | Mengurangi downtime >90% |
| Biaya per Kalibrasi | Tinggi (biaya jasa + transport) | Rendah (hanya investasi awal) | ROI tercapai dalam <1 tahun untuk penggunaan rutin |
| Ketersediaan Alat | Tidak tersedia saat dikirim | Selalu siap di lokasi | Mencegah gangguan produksi mendadak |
| Dokumentasi & Kontrol | Tergantung pihak ketiga | Langsung, tersimpan di memori internal | Audit trail yang lebih cepat dan andal |
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Rentang Suhu | 300 °C … 1200 °C |
| Akurasi | 0.1 % |
| Resolusi | 0.001 °C |
| Stabilitas Suhu | ±0.2 °C/15 menit |
| Kecepatan Pemanasan | 25…100°C: 10 min, 600…800°C: 20 min, 800…1200°C: 30 min |
| Insert Kalibrasi | 4 lubang (Ø 6, 8, 10, 12 mm), kedalaman 135 mm |
| Display | Touch screen 4.96 inci |
| Memori | Internal, 50 data record |
| Bahasa Menu | English, Chinese |
| Daya | 110 … 220 V AC, 45 … 65 Hz |
| Berat | 7.7 kg |
| Dimensi (LxWxH) | 295 x 174 x 350 mm |
| Kelas Proteksi | IP20 |
Panduan Penggunaan
Siapkan: Pasang transition sleeve yang sesuai dengan diameter sensor uji ke dalam lubang insert.
Sambungkan: Colokkan alat ke sumber daya dan hidupkan. Masukkan sensor uji dan sensor referensi (jika ada) ke dalam lubang.
Atur: Pada layar sentuh, pilih mode (kalibrasi/simulasi), tipe sensor, dan setpoint suhu target.
Jalankan: Tekan start. Alat akan memanaskan hingga stabil. Sistem akan secara otomatis membandingkan dan mencatat data.
Simpan & Dokumen: Setelah selesai, simpan hasil kalibrasi ke memori internal atau ekspor data. Matikan alat dan tunggu hingga dingin sebelum disimpan.
FAQ
Apa perbedaan utama antara dry-block calibrator dan liquid bath?
Dry-block lebih portabel, cepat, dan bersih untuk penggunaan lapangan/suhu tinggi. Liquid bath menawarkan uniformity dan akurasi yang lebih tinggi, cocok untuk kalibrasi presisi tertinggi di lab.Apakah alat ini bisa mensimulasikan output sensor untuk testing PLC/DCS?
Ya, PCE-DBC 650 juga berfungsi sebagai simulator, menghasilkan sinyal resistansi (untuk RTD) yang dapat dihubungkan ke sistem kontrol untuk testing.Bagaimana memastikan kopling termal yang baik antara sensor dan blok?
Gunakan transition sleeve yang tepat (termasuk dalam paket) dan pastikan sensor dimasukkan hingga kedalaman yang cukup. Hindari celah udara.Seberapa sering alat ini perlu dikalibrasi ulang?
Rekomendasi umum adalah setiap 12 bulan, tergantung frekuensi penggunaan dan persyaratan sistem mutu (misal, ISO 9001). Alat ini sendiri perlu dikalibrasi oleh penyedia jasa terakreditasi.
