Cara Deteksi Case Depth Dangkal pada Gear dengan Alat Uji Kekerasan Hardness Tester NOVOTEST TUD2 (LAB)

Bayangkan sebuah transmisi heavy-duty pada kendaraan komersial, yang seharusnya mampu bertahan 500.000 kilometer, tiba-tiba kehilangan daya dan mengeluarkan suara menggeram hanya setelah 20.000 kilometer. Tim teknisi menemukan gigi ketiga dari poros perantaranya remuk, tidak lagi berbentuk involute sempurna, melainkan serpihan logam yang bercampur oli. Investigasi awal menunjukkan kekerasan permukaan gigi masih dalam toleransi 58 HRC, namun analisis lebih dalam mengungkap biang keladi sesungguhnya: effective case depth hanya 0.4 mm, jauh di bawah syarat teknis 0.6–0.9 mm. Kegagalan shallow case ini memicu case crushing dan bending fatigue fracture yang prematur. Risiko produk recall massal membayangi. Di sinilah urgensi alat uji presisi seperti NOVOTEST TUD2 berperan kritis—sebuah hardness tester yang mampu memetakan profil mikrohardness secara akurat dari permukaan ke inti material, memvalidasi kedalaman pengerasan, dan mencegah potensi kerugian finansial miliaran rupiah akibat lolosnya komponen vital yang tidak memenuhi spesifikasi.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa itu case depth pada gear dan mengapa harus diuji?
   2. Mengapa Rockwell superficial tidak cukup untuk memverifikasi case depth?
   3. Bagaimana cara NOVOTEST TUD2 menghitung effective case depth secara otomatis?
   4. Berapa biaya yang bisa dihemat dengan mendeteksi case depth dangkal sebelum gear terpasang?
10. References

Latar Belakang Masalah

Konsep case depth pada gear hasil proses karburasi bukanlah sekadar parameter dimensional; ini adalah fondasi performa mekanis dari setiap gigi transmisi. Tujuan utama menciptakan lapisan keras pada permukaan dengan inti yang tetap ulet adalah untuk memaksimalkan dua sifat yang saling bertentangan: ketahanan aus yang superior pada flank gigi dan ketangguhan terhadap beban bending pada root gigi. Dalam spesifikasi industri otomotif, target effective case depth tipikal berkisar antara 0.6 hingga 0.9 mm, diukur hingga batas kekerasan drop point tertentu, seringkali pada nilai 550 HV. Kedalaman ini memastikan bahwa beban kontak Hertzian yang menghasilkan tegangan geser maksimum di bawah permukaan tertampung sepenuhnya oleh lapisan keras, bukan oleh inti material yang lebih lunak.

Fenomena shallow case depth

Shallow case depth adalah kondisi di mana kedalaman pengerasan tidak mencapai target minimum, adalah resep bencana yang diam-diam mematikan. Gigi gear dengan lapisan keras yang terlalu dangkal tidak mampu menopang beban bending berulang pada root-nya. Inti yang lunak dan dekat dengan permukaan tidak memberikan dukungan elastis yang memadai. Akibatnya, mekanisme kegagalan yang umum terjadi adalah case crushing—retaknya lapisan keras—yang dengan cepat merambat menjadi bending fatigue fracture. Dalam kondisi operasi, gigi tersebut akan patah total pada siklus kerja yang jauh lebih singkat dari umur desain.

Di sinilah letak celah fatal dari praktik quality control konvensional. Pengujian kekerasan superficial, seperti Rockwell superficial (HRC, HR15N, HR30N), hanya memberikan informasi kekerasan makro pada permukaan. Angka 58-62 HRC bisa tampak sempurna di atas kertas, sementara di bawah permukaan, gradien kekerasan yang curam mengarah ke inti yang tidak terlindungi. Uji superficial gagal mendeteksi kedalaman yang tidak memenuhi syarat. Jika batch gear yang telah lolos inspeksi hardness permukaan dan inspeksi dimensi terlepas ke jalur perakitan, risiko kegagalan di pelanggan menjadi sangat nyata. Konsekuensinya brutal: kampanye recall produk yang mahal, klaim garansi yang membengkak, dan rusaknya reputasi merek yang memerlukan waktu bertahun-tahun untuk dipulihkan. Logika ini menjadikan pengujian profil distribusi kekerasan sebagai keharusan mutlak, bukan lagi sekadar opsi.

Kondisi Awal & Tantangan

Sebuah pabrik manufaktur gear menghadapi situasi darurat. Sebuah gear helical dari transmisi utama, yang telah melewati seluruh tahapan produksi dan standar hardness Rockwell permukaan, mengalami patah saat menjalani uji ketahanan di test bench. Kegagalan serupa juga mulai muncul dalam laporan garansi dari lapangan, dengan ciri khas yang identik: gigi patah dari area root dan menyisakan patahan getas pada visual awal.

Pemeriksaan pertama yang dilakukan oleh teknisi lab adalah uji konfirmasi kekerasan Rockwell C. Hasilnya, seluruh sampel yang diukur menunjukkan nilai antara 58 dan 60 HRC, masih nyaman dalam rentang spesifikasi teknis. Tidak ada yang salah dengan data kekerasan permukaan. Kecurigaan kemudian mengarah pada dua kemungkinan: kurva difusi karbon terlalu curam sehingga kekerasan menurun drastis tepat di bawah permukaan, atau kedalaman total lapisan efektif memang tidak pernah mencapai ketebalan yang disyaratkan. Dalam kedua skenario ini, Rockwell superficial menjadi buta secara teknis.

Tim lab menghadapi tantangan yang tidak sederhana. Untuk memvalidasi kecurigaan ini, metode microhardness traverse adalah keharusan. Metode ini menggunakan indentasi Vickers yang presisi dengan beban ringan, dimulai dari permukaan gigi hingga menembus inti material. Namun, fasilitas lab saat itu hanya memiliki alat uji mikro kekerasan manual yang lambat, operasionalnya sangat bergantung pada keahlian operator, dan rawan subjektivitas dalam membaca panjang diagonal indentasi. Proses dokumentasi data pun dilakukan secara manual di atas kertas, tanpa kemampuan menghasilkan profil grafik secara otomatis. Laboratorium tidak memiliki alat yang mampu mengeksekusi traverse mikrohardness secara cepat, akurat, terotomatisasi, dan terdokumentasi secara digital untuk mendukung pelacakan mutu dan audit pelanggan.

Metode Pengujian yang Digunakan

Untuk menerobos kebuntuan teknis tersebut, laboratorium memilih pendekatan yang lebih modern dengan menggunakan hardness tester portabel kelas laboratorium, NOVOTEST TUD2. Perangkat ini bukan sekadar alat uji kekerasan portabel biasa; ia adalah solusi yang dirancang untuk mengatasi keterbatasan metode konvensional. NOVOTEST TUD2 mengintegrasikan metode Ultrasonic Contact Impedance (UCI) yang memungkinkan pengujian microhardness pada beban sangat ringan yang presisi, sebuah keunggulan kritis untuk mengukur gigi gear dengan profil tipis tanpa risiko deformasi pada material pendukung.

Fitur perangkat

Fitur kunci NOVOTEST TUD2 yang menjadikannya alat vital dalam studi kasus ini adalah kemampuannya untuk dikalibrasi pada skala Vickers (HV), dengan aplikasi beban setara yang sangat presisi. Operator dapat memilih pengaturan yang ekuivalen dengan HV0.3 hingga HV1, ideal untuk menghasilkan indentasi kecil yang memungkinkan traverse rapat dari permukaan tanpa saling tumpang tindih. Dipadukan dengan modul Bluetooth opsional dan aplikasi NOVOTEST pada PC atau smartphone, alat ini menjelma menjadi sistem dokumentasi profil kekerasan yang terintegrasi. Setiap indentasi yang dibuat dengan sensor UCI secara otomatis mengirim data ke aplikasi. Perangkat lunak mencatat koordinat titik uji, mengonversi sinyal ultrasonik menjadi nilai HV, dan langsung memplotnya ke dalam grafik profil kedalaman versus kekerasan.

Prosedur pengujian

Prosedur pengujian dimulai dengan langkah destruktif yang presisi. Satu gigi dari gear suspect dipotong melintang menggunakan mesin sectioning presisi untuk menjaga integritas struktur mikro. Potongan melintang ini kemudian di-mounting dalam resin, lalu melalui proses grinding dan polishing bertahap untuk menghasilkan permukaan yang rata, bebas deformasi plastis, dan bak cermin. Grid traverse kemudian direncanakan membentuk garis lurus dari tepi permukaan gigi menuju inti material, dengan interval yang rapat—umumnya 50 µm. Setiap indentasi yang dibuat TUD2 pada titik grid tersebut merekam nilai kekerasan. Karena NOVOTEST TUD2 bekerja dengan teknologi UCI, proses ini jauh lebih cepat daripada microhardness tester optik konvensional yang mengharuskan operator mengukur panjang diagonal secara manual satu per satu di bawah mikroskop. Grafik HV vs jarak dari permukaan yang terbentuk secara real-time pada layar perangkat lunak akan langsung mengidentifikasi di mana effective case depth berada, biasanya pada saat kurva kekerasan melewati batas kritis seperti 550 HV.

Implementasi Solusi di Lapangan

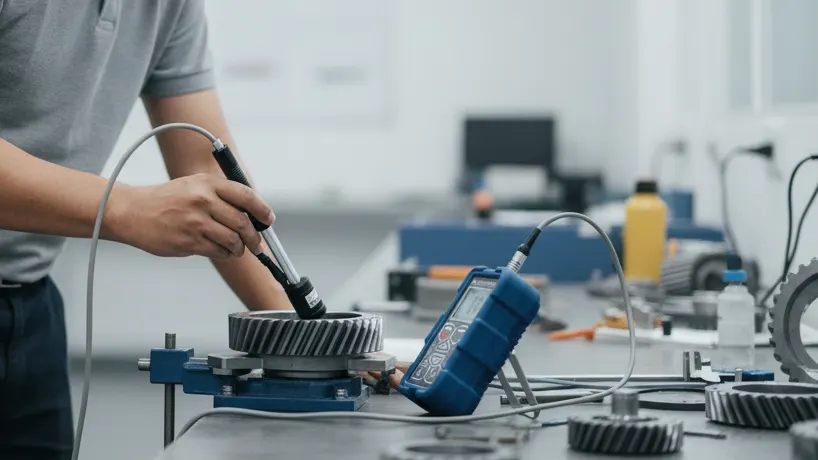

Setelah memutuskan bahwa NOVOTEST TUD2 adalah jalur investigasi yang tepat, teknisi lab memulai proses implementasi nyata. Sampel potongan melintang gigi yang sudah dipoles sempurna dijepit pada meja kerja yang stabil. Untuk membantu memvisualisasikan batas case, permukaan dietsa ringan dengan larutan Nital 2%, memunculkan kontras warna gelap pada lapisan karburasi.

Di unit utama NOVOTEST TUD2, teknisi mengatur parameter pengujian. Probe UCI dipilih dan dikalibrasi pada blok referensi. Setting load ekuivalen dipilih pada HV0.5, sebuah keseimbangan ideal antara ukuran indentasi yang cukup besar untuk mendapatkan nilai rata-rata yang representatif dan cukup kecil untuk melakukan traverse 20 titik dengan interval 50 µm dari permukaan tanpa risiko indentasi saling berinterferensi. Titik awal traverse ditempatkan sedekat mungkin dengan tepi gigi, sekitar 25 µm dari permukaan.

Proses eksekusi

Teknisi mengarahkan probe ke titik pertama dan menekan tombol start. Motorized load cell dalam probe bekerja, memberikan beban terkontrol, dan sensor UCI mengukur frekuensi resonansi yang langsung dikonversi menjadi nilai kekerasan Vickers oleh perangkat lunak. Diagonal indentasi terukur tidak lagi dihitung manual; sistem menampilkannya secara digital di layar. Teknisi kemudian menggerakkan sampel sejauh 50 µm menggunakan mikrometer meja, dan proses indentasi diulangi. Seluruh rangkaian 20 titik ini berjalan lancar tanpa hambatan signifikan.

Begitu titik terakhir diambil, aplikasi NOVOTEST langsung menghasilkan kurva profil kedalaman. Garis grafik menunjukkan penurunan kekerasan secara perlahan dari permukaan menuju inti, lalu pada satu titik tertentu, kemiringan menurun drastis. Effective case depth, yang dibaca sistem pada batas 540-550 HV, tertera dengan jelas: 0.45 mm. Untuk memastikan hasil bukan anomali, prosedur yang sama diulangi pada tiga gigi lain dari gear yang sama. Hasilnya konsisten, semuanya menunjukkan effective case depth antara 0.44 dan 0.47 mm. Seluruh data, termasuk profil grafik, nilai HV per titik, dan laporan konfigurasi pengujian, tersimpan otomatis dalam format digital siap kirim.

Di balik keandalan alat uji seperti NOVOTEST TUD2 yang memungkinkan investigasi akurat ini, terdapat peran penting rantai pasok yang terpercaya. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian di Indonesia, memastikan bahwa laboratorium dan pabrik manufaktur dapat mengakses teknologi presisi ini. Dukungan mereka dalam menyediakan perangkat keras yang mumpuni menjadi fondasi bagi tim quality control untuk menghasilkan data teknis yang tak terbantahkan dalam pengambilan keputusan kritis.

Hasil dan Analisis Data

Data mentah dari aplikasi NOVOTEST memberikan gambaran kuantitatif yang tidak terbantahkan. Profil penurunan kekerasan dari permukaan menuju inti material gear yang suspect tersaji dalam urutan yang sistematis. Untuk memahaminya lebih jelas, perhatikan tabel ringkasan hasil traverse berikut:

Analisis data di atas mengonfirmasi dengan telak diagnosa awal. Effective case depth, yang umumnya didefinisikan sebagai jarak dari permukaan ke titik dengan kekerasan 550 HV, hanya mencapai 0.45 mm. Angka ini jauh meleset dari batas bawah spesifikasi yang mensyaratkan 0.6 mm. Meskipun kekerasan permukaan 720 HV tampak ideal, kurva kekerasan tidak mampu bertahan cukup dalam. Inti material yang relatif lunak, dengan kekerasan 420 HV, sudah terlalu dekat dengan permukaan.

Dari sudut pandang mekanika kegagalan, kondisi ini sangat kritis. Lapisan keras dengan ketebalan efektif hanya 0.45 mm tidak memiliki kapasitas struktural untuk meredam tegangan bending maksimum yang terjadi pada root gigi saat transmisi menerima beban puncak. Inti yang lunak dan lentur tidak memberikan penyangga kaku bagi lapisan permukaan. Akibatnya, lapisan permukaan yang getas mengalami case crushing, retak, dan dengan cepat menimbulkan mekanisme bending fatigue fracture dalam jumlah siklus yang sangat rendah, diprediksi kurang dari 100.000 siklus, atau setara dengan beberapa jam operasi pada kondisi tertentu.

Kesimpulan dari data ini bersifat final: proses karburasi batch ini gagal mencapai target difusi karbon. Keputusan tegas diambil. Seluruh batch produksi yang terkait langsung ditahan di gudang. Tim process engineer merevisi parameter tungku karburasi, dengan fokus utama pada penyesuaian waktu penahanan dan verifikasi temperatur atmosfer karbon.

Insight & Lessons Learned

Kasus ini menyodorkan pelajaran berharga yang melampaui satu lini produksi gear. “Kekerasan permukaan palsu” adalah jebakan klasik yang dapat memperdaya sistem quality control yang hanya mengandalkan metode Rockwell superficial. Angka di sertifikat inspeksi bisa sangat menyesatkan jika tidak disertai pemahaman tentang apa yang ada di bawah permukaan. Validasi microhardness traverse berubah status dari sekadar “nice to have” menjadi “wajib” sebagai bagian dari routine quality control untuk gear transmisi yang mengalami hardening.

Di sinilah peran alat seperti hardness tester NOVOTEST TUD2 menjadi sangat strategis. Kemudahan pengoperasiannya mereduksi subjektivitas operator yang signifikan, menggantikan pembacaan diagonal manual yang melelahkan dengan akuisisi data otomatis. Kecepatan yang ditawarkan metode UCI pada TUD2 secara dramatis memperpendek waktu root cause analysis. Yang sebelumnya memerlukan waktu berjam-jam untuk traverse manual di bawah mikroskop, kini dapat diselesaikan dalam hitungan menit dengan tingkat akurasi dan repeatability yang lebih tinggi.

Dimensi lain yang tidak ternilai adalah traceability. Data digital yang dihasilkan oleh ekosistem NOVOTEST bukan hanya deretan angka, melainkan peta kurva kekerasan, foto titik indentasi, dan log parameter pengujian yang membentuk catatan permanen. Ketika auditor pelanggan datang mempertanyakan integritas proses, insinyur lab tidak perlu menggali tumpukan kertas laporan manual. Mereka cukup mengakses database dan menampilkan bukti analisis profil kedalaman yang lengkap. Lebih jauh lagi, data ini membuka peluang untuk integrasi ke dalam sistem Statistical Process Control (SPC). Pabrik dapat secara proaktif memonitor laju degradasi atmosfer tungku atau penyimpangan proses hanya dengan mengamati tren pergeseran profil kurva kekerasan dari batch ke batch, sebuah langkah prediktif yang mencegah masalah sebelum lahir.

Rekomendasi untuk Industri Serupa

Bagi industri manufaktur gear dan komponen case-hardened lainnya yang mengutamakan ketahanan fatik, rekomendasi berikut dapat menjadi panduan aplikatif untuk memperkuat sistem penjaminan mutu:

Pertama, jadikan uji microhardness traverse sebagai elemen inspeksi wajib, baik dalam inspeksi in-process untuk optimasi parameter heat treatment maupun pada final quality control untuk komponen-komponen kritis. Spesifikasi teknis pelanggan modern semakin sering mewajibkan bukti profil kekerasan, bukan hanya sertifikat kekerasan permukaan.

Kedua, pilihlah rentang beban uji yang tepat. Untuk aplikasi seperti pengecekan case depth pada gigi gear, beban setara HV0.3 hingga HV0.5 adalah pilihan optimal. Beban ini menghasilkan indentasi yang cukup kecil untuk menciptakan resolusi spasial yang tinggi pada traverse, namun cukup besar untuk menghasilkan data yang stabil dan representatif secara statistik, serta meminimalkan pengaruh dari heterogenitas mikro lokal pada material.

Ketiga, lengkapi laboratorium dengan alat yang memiliki kapabilitas report generator. Kemampuan NOVOTEST TUD2 yang terhubung dengan aplikasi untuk menghasilkan laporan pengujian yang rapi, lengkap dengan kurva dan data mentah, sangat esensial untuk mendukung dokumentasi sertifikasi produk dan memperlancar komunikasi teknis dengan pelanggan. Ini menghilangkan pekerjaan administratif yang tidak memberikan nilai tambah bagi teknisi lab.

Terakhir, terapkan frekuensi sampling yang proporsional dengan risiko. Untuk part kritis seperti gear transmisi, pengambilan sampel destruktif untuk analisis microhardness traverse sebaiknya dilakukan pada batch pertama dari setiap siklus proses, atau secara wajib setelah selesainya overhaul besar pada tungku karburasi. Pendekatan ini menyeimbangkan kebutuhan kontrol proses yang ketat dengan biaya pengujian.

Kesimpulan

Kegagalan gear transmisi akibat shallow case depth adalah sebuah krisis yang sepenuhnya dapat dicegah, dan kasus ini menjadi buktinya. Melalui penerapan metode pengujian profil mikrohardness yang akurat menggunakan NOVOTEST TUD2, tim lab berhasil mendeteksi effective case depth abnormal di angka 0.45 mm, sebuah penyimpangan kritis dari spesifikasi target 0.6–0.9 mm. Temuan ini memvalidasi bahwa keandalan Rockwell superficial sebagai satu-satunya penjaga gerbang kualitas adalah ilusi yang berbahaya.

Keputusan bisnis yang diambil berdasarkan data teknis yang solid—yakni menahan seluruh batch produksi dan merevisi parameter karburasi—secara langsung mencegah potensi kampanye recall besar-besaran. Nilai finansial yang terselamatkan, dari klaim garansi, biaya logistik recall, dan kerusakan reputasi, dapat dengan mudah mencapai miliaran rupiah. Dalam konteks yang lebih luas, perangkat uji seperti NOVOTEST TUD2 membuktikan dirinya bukan sekadar alat ukur, melainkan polis asuransi teknis yang memberikan visibilitas penuh ke dalam kualitas fundamental suatu komponen. Dengan demikian, alat ini layak menjadi standar baru dalam praktik pengujian hardness profiling di setiap laboratorium quality control industri gear modern.

FAQ

Apa itu case depth pada gear dan mengapa harus diuji?

Case depth adalah kedalaman lapisan permukaan gear yang telah dikeraskan melalui proses termokimia seperti karburasi atau nitriding. Lapisan ini sangat keras dan tahan aus, sementara inti gear tetap ulet untuk menahan beban kejut. Kedalaman ini harus diuji karena jika terlalu dangkal, beban operasional, terutama tegangan bending pada akar gigi, tidak akan tertopang sempurna oleh lapisan keras dan dapat menyebabkan patah prematur.

Mengapa Rockwell superficial tidak cukup untuk memverifikasi case depth?

Pengujian Rockwell superficial menggunakan indentor yang besar dan beban mayor yang tinggi, sehingga kedalaman penetrasinya melebihi ketebalan lapisan keras. Hasilnya adalah nilai kekerasan rata-rata yang didominasi oleh material inti di bawah lapisan, atau hanya merepresentasikan lapisan paling permukaan. Metode ini tidak mampu menggambarkan gradien atau laju penurunan kekerasan dari permukaan ke inti, sehingga profil case depth yang sebenarnya tetap tersembunyi.

Bagaimana cara NOVOTEST TUD2 menghitung effective case depth secara otomatis?

NOVOTEST TUD2, yang beroperasi dengan metode UCI, mengukur kekerasan pada titik-titik traverse yang telah ditentukan dari permukaan menuju inti. Aplikasi perangkat lunaknya secara otomatis memplot grafik nilai kekerasan (HV) terhadap jarak dari permukaan. Effective case depth kemudian dihitung oleh perangkat lunak berdasarkan batas kekerasan kriteria yang telah diprogram pengguna, misalnya 550 HV. TUD2 otomatis mengidentifikasi jarak pada kurva di mana nilai tersebut pertama kali tercapai, memberikan data kedalaman yang presisi dan bebas dari subjektivitas operator.

Berapa biaya yang bisa dihemat dengan mendeteksi case depth dangkal sebelum gear terpasang?

Biaya yang dapat dihemat sangat signifikan dan seringkali tak terlihat. Deteksi dini terhadap satu batch gear cacat mencegah biaya perakitan, biaya pengiriman unit jadi, potensi klaim garansi, biaya logistik kampanye recall massal, dan yang paling mahal—erosi kepercayaan pelanggan terhadap merek. Dalam industri otomotif, biaya satu kali recall dapat menembus puluhan hingga ratusan miliar rupiah, sebuah angka yang sangat tidak sebanding dengan investasi pada alat uji profil mikrohardness yang andal dan prosedur quality control yang ketat.

Rekomendasi Alat Ukur

References

1. ASM International. (1991). ASM Handbook Volume 4: Heat Treating. ASM International.
2. ASTM International. (2017). ASTM E384-17: Standard Test Method for Microindentation Hardness of Materials. West Conshohocken, PA: ASTM International.
3. Davis, J. R. (Ed.). (2005). Gear Materials, Properties, and Manufacture. ASM International.
4. Novotest. (n.d.). Hardness Tester T-UD2 Basic Technical Description. Novotest Official Product Documentation.
5. Totten, G. E. (2006). Steel Heat Treatment: Equipment and Process Design. CRC Press.
