Teknologi inspeksi non‑destruktif terus berinovasi, namun fakta mengejutkan tetap berlaku: lebih dari 30 % kegagalan pressure vessel di industri kimia disebabkan oleh stress corrosion cracking (SCC) yang tidak terdeteksi tepat waktu. SCC merupakan retakan tipis yang tumbuh di bawah tegangan residual dan lingkungan korosif, sehingga deteksi dini menjadi kunci mencegah kebocoran berbahaya atau bahkan ledakan.
Magnetic Particle Testing (MPT) menawarkan cara cepat, sensitif, dan ekonomis untuk mengungkap retakan permukaan pada material ferromagnetik. Yoke NOVOTEST EMY250‑AC, yang dirancang khusus untuk aplikasi industri berat, memenuhi persyaratan ASTM E1444 sehingga Anda dapat melakukan inspeksi sesuai standar internasional. Artikel ini membimbing Anda langkah demi langkah, mulai dari persiapan lapangan hingga magnetisasi pertama, sehingga proses deteksi SCC pada pressure vessel menjadi terstruktur, dapat diulang, dan terdokumentasi dengan baik.
Persiapan dan Alat yang Dibutuhkan
Sebelum menyalakan yoke, pastikan semua persiapan lapangan dan peralatan tersedia. Berikut daftar lengkap yang harus Anda siapkan:

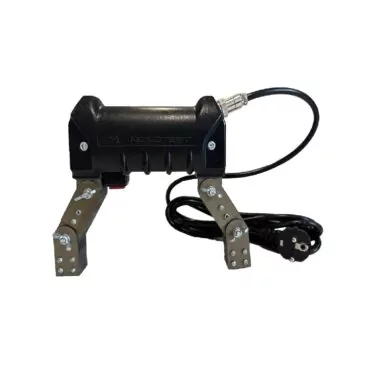

- Yoke NOVOTEST EMY250‑AC – magnetizer portable dengan kontrol arus digital.
- Power supply 230 V/50 Hz dengan output stabil 0‑12 A.
- Magnetizer eksternal (jika diperlukan untuk area besar).
- Partikel ferromagnetik – dry powder (Fe₃O₄, ukuran 10‑20 µm) dan wet suspension (fluorescent, berbasis air).
- Cleaning kit – pelarut alkohol/acetone, sikat non‑abrasif, air demineralisasi, blower udara bersih.
- Kamera inspeksi dengan lampu LED atau UV untuk dokumentasi.
- Alat pencatat – laptop atau tablet dengan template laporan inspeksi.
Persyaratan keselamatan kerja
- Kenakan PPE lengkap: helm, kacamata pelindung, sarung tangan tahan kimia, dan sepatu safety.
- Terapkan prosedur lock‑out‑tag‑out (LOTO) pada sumber energi listrik dan fluida tekanan.
- Pastikan area kerja memiliki ventilasi yang cukup, terutama saat menggunakan pelarut organik.
Kondisi permukaan
- Bebas karat, minyak, cat, atau kontaminan lain yang dapat menghalangi partikel menempel pada retakan.
- Permukaan harus kering dan bersih; kelembaban berlebih dapat menurunkan sensitivitas partikel wet.
Kalibrasi alat (ASTM E1444)
- Periksa frekuensi dan amplitudo arus pada yoke sesuai tabel di bawah.
- Verifikasi polaritas magnet (N‑S atau E‑W) dengan standar kalibrator.
- Lakukan kalibrasi setiap 8 jam kerja atau bila suhu lingkungan berubah > 5 °C.
Dokumentasi awal Catat nomor vessel, lokasi inspeksi (mis. nozzle #3, area tangki bawah), suhu lingkungan, dan kelembaban relatif. Data ini penting untuk audit ISO/ASME dan analisis tren kegagalan.
| Parameter | Spesifikasi NOVOTEST EMY250‑AC | Kebutuhan ASTM E1444 |
|---|---|---|
| Arus maksimum | 12 A | ≤ 10 A (untuk ketebalan ≤ 25 mm) |
| Tegangan kerja | 230 V/50 Hz | Sesuai jaringan lokal |
| Frekuensi magnetisasi | 0‑10 Hz (ramp‑up/hold/ramp‑down) | 0‑5 Hz (standar) |
| Berat yoke | 7 kg | ≤ 10 kg (portable) |
| Temperatur operasi | –20 °C ~ +60 °C | 10 °C ~ 30 °C (optimal) |
| Tipe partikel yang didukung | Dry powder, wet fluorescent | Dry & wet (ASTM E1444) |
Langkah‑Langkah Magnetic Particle Testing (MPT) untuk Deteksi SCC
Berikut prosedur operasional standar (SOP) yang harus Anda ikuti, selaras dengan ASTM E1444:
- Persiapan permukaan – bersihkan, degrease, dan keringkan area inspeksi sesuai panduan di “Step 1”.
- Pemasangan yoke – letakkan NOVOTEST EMY250‑AC secara tegak lurus pada area kritis, pastikan kontak penuh dengan permukaan.
- Pengaturan parameter magnetisasi – pilih arus, durasi, dan arah magnet sesuai ketebalan material (lihat tabel pada bagian “Step 2”).
- Aplikasi partikel ferromagnetik – semprotkan atau taburkan partikel dry atau wet secara merata.
- Pencahayaan dan inspeksi visual – gunakan lampu terpolarisasi atau UV untuk menonjolkan pola partikel.
- Pencatatan hasil – foto setiap indikasi dengan skala, catat nilai arus, waktu, dan suhu.
Setiap tahapan harus didokumentasikan dalam formulir inspeksi, sehingga audit dapat melacak perubahan parameter dari satu inspeksi ke inspeksi berikutnya.
Step 1 – Pembersihan dan Persiapan Permukaan
Teknik pembersihan yang tepat memastikan partikel dapat menempel pada retakan SCC tanpa gangguan. Lakukan langkah berikut:
- Degreasing: Semprotkan pelarut berbasis alkohol atau acetone pada seluruh area, kemudian gosok dengan kain bebas serat. Hindari penggunaan pelarut yang mengandung zat pengikat kuat yang dapat meninggalkan residu.
- Scrubbing: Pakai sikat non‑abrasif (bristle nilon) untuk menghilangkan karat ringan atau oksida permukaan. Jangan gunakan sikat logam karena dapat menimbulkan goresan buatan yang meniru indikasi retakan.
- Pembilasan: Siram dengan air demineralisasi untuk menghilangkan sisa pelarut dan partikel kotor. Pastikan tidak ada endapan mineral.
- Pengeringan: Keringkan dengan blower udara bersih atau nitrogen, terutama pada area yang sulit dijangkau. Pastikan tidak ada tetesan air yang tertinggal, karena kelembaban dapat memengaruhi distribusi partikel wet.
Catatan penting: Jika permukaan memiliki cat pelindung, lakukan pengamplasan ringan hingga logam terbuka, kemudian ikuti prosedur di atas. Hindari penggunaan abrasive yang dapat menambah kedalaman retakan buatan.
Step 2 – Magnetisasi dengan Yoke NOVOTEST EMY250‑AC
Mengoperasikan yoke dengan benar adalah kunci menghasilkan medan magnet yang cukup kuat untuk menembus ketebalan material dan menginduksi pola partikel pada retakan SCC. Ikuti panduan berikut:
- Posisi yoke – Tempatkan yoke secara tegak lurus terhadap permukaan yang akan diuji; pastikan seluruh lebar yoke menutupi area kritis. Gunakan penyangga atau bracket bila diperlukan untuk menjaga kestabilan pada permukaan melengkung.
- Pengaturan arus – Sesuaikan arus output pada panel kontrol yoke. Untuk material dengan ketebalan 5‑25 mm, gunakan arus 5‑10 A (lihat tabel di bagian Persiapan). Pastikan arus tidak melebihi batas maksimum 12 A untuk menghindari saturasi magnetik.
- Pemilihan polaritas – Tentukan arah magnetisasi (N‑S atau E‑W) agar seluruh area kritis tercover. Pada vessel dengan geometrik kompleks, lakukan dua kali magnetisasi dengan polaritas berlawanan.
- Rutin magnetisasi – Lakukan tiga fase:
- Ramp‑up: Tingkatkan arus secara bertahap selama 2‑3 detik untuk menghindari lonjakan.
- Hold: Pertahankan arus pada nilai set selama 5‑7 detik agar medan stabil.
- Ramp‑down: Turunkan arus secara perlahan untuk mencegah magnetisasi residual yang berlebihan.
- Pencatatan – Rekam nilai arus, waktu hold, dan suhu lingkungan pada log inspeksi. Data ini diperlukan untuk analisis reproduktif dan verifikasi kepatuhan standar.
Dengan mengikuti prosedur ini, Anda akan menghasilkan medan magnet yang seragam, memaksimalkan sensitivitas deteksi retakan SCC pada pressure vessel.
Step 3 – Aplikasi Partikel Ferromagnetik & Inspeksi Visual
Setelah medan magnet stabil, langkah selanjutnya adalah menyebarkan partikel ferromagnetik sehingga retakan SCC dapat “menangkap” partikel dan menampakkan pola indikasi.
- Pemilihan jenis partikel
- Dry powder: Cocok untuk suhu ruang (10‑30 °C) dan permukaan yang relatif datar. Partikel berukuran 10‑20 µm mudah menempel pada tepi retakan.
- Wet suspension: Fluorescent berbasis air atau minyak, ideal untuk suhu rendah, area berlekuk, atau bila diperlukan kontras tinggi dengan lampu UV.
- Metode aplikasi
- Pasang airbrush atau applicator khusus pada tabung partikel.
- Semprotkan atau taburkan partikel secara merata, mulai dari satu sisi yoke, kemudian putar vessel 90° untuk menutup seluruh area.
- Jika menggunakan dry powder, goyangkan yoke ringan untuk membantu partikel menembus celah kecil.
- Pencahayaan
- Untuk dry powder, gunakan cahaya terpolarisasi atau lampu sorot berintensitas tinggi pada sudut 30‑45° terhadap permukaan.
- Untuk wet fluorescent, nyalakan lampu UV (365 nm) dan matikan cahaya ambient. Partikel akan bersinar, menonjolkan pola akumulasi.
- Inspeksi visual
Amati dengan mata telanjang atau kaca pembesar (10‑15×). Pola indikasi SCC biasanya berupa garis tunggal tipis, terkadang melengkung mengikuti arah tegangan. Catat lokasi, panjang, dan orientasi retakan pada formulir inspeksi.
- Dokumentasi
Ambil foto setiap indikasi dengan skala (mis. 10 mm) dan beri label (mis. “A‑12”). Simpan file dalam folder proyek untuk analisis selanjutnya.
Interpretasi Hasil Magnetic Particle Testing
Interpretasi yang tepat memisahkan indikasi nyata dari artefak, sekaligus menilai kedalaman dan tingkat keparahan retakan.
1. Klasifikasi Indikasi
| Jenis | Ciri‑ciri | Kemungkinan Penyebab |
|---|---|---|
| Single‑line | Garis tipis, satu sisi retakan | Retakan permukaan atau SCC tipis |
| Double‑line | Dua garis paralel, jarak kecil | Retakan yang menembus lebih dalam (≈ 0,2 mm) |
| Halo | Lingkaran atau elips di sekitar titik | Korosi lokal, bukan retakan |
| Speckle | Titik‑titik acak | Kontaminasi partikel atau magnetisasi residual |
2. Penilaian Kedalaman (Mis‑read Depth)
ASTM E1444 memberikan tabel konversi antara lebar indikasi (mm) dan kedalaman retakan yang dapat dideteksi, tergantung pada arus magnetisasi dan jenis partikel. Misalnya, dengan arus 8 A pada material 10 mm, lebar indikasi 0,2 mm menandakan kedalaman retakan ≈ 0,1 mm.
3. Pengukuran Lebar Indikasi
Gunakan gauge atau mikroskop portable (10‑20×) untuk mengukur lebar partikel pada retakan. Catat nilai dalam laporan; semakin lebar, semakin dalam atau lebih lebar retakan.
4. Memisahkan Indikasi Nyata dan Artefak
- Artefak magnetik: Biasanya muncul sebagai pola melingkar atau bergaris lurus yang konsisten pada seluruh permukaan; hilangkan dengan demagnetisasi ringan.
- Kontaminasi permukaan: Partikel menempel pada kotoran atau bekas pelarut; bersihkan kembali area tersebut dan ulangi aplikasi partikel.
5. Langkah Verifikasi Lanjutan
Jika indikasi mengindikasikan retakan kritis (≥ 0,2 mm), lakukan metode konfirmatori:
- Dye Penetrant Testing (PT) untuk retakan permukaan lebih dalam.
- Ultrasonic Testing (UT) atau Eddy Current untuk verifikasi kedalaman dan orientasi tiga‑dimensi.
Tips dan Best Practices untuk MPT pada Pressure Vessel
- Suhu Lingkungan – Lakukan inspeksi pada 10‑30 °C. Suhu di luar rentang ini dapat mengubah viskositas partikel wet atau mengurangi sensitivitas magnetik.
- Shielding Magnetik – Jika vessel berada dekat peralatan elektronik sensitif, pasang pelindung (mu‑metal) di sekitar yoke untuk mencegah gangguan medan.
- Kalibrasi Berkala – Kalibrasi yoke setiap 8 jam kerja atau bila suhu berubah > 5 °C. Simpan sertifikat kalibrasi untuk audit ISO/ASME.
- Catatan Lengkap – Dokumentasikan semua parameter (arus, waktu, polaritas), kondisi lingkungan (suhu, kelembaban), serta foto indikasi dengan skala. Ini mempermudah analisis tren kegagalan.
- Pelatihan Rutin – Selenggarakan simulasi retakan buatan (mis. retakan tipis 0,05 mm pada sampel uji) setidaknya sekali tiap tiga bulan untuk menjaga kompetensi tim inspeksi.
Kesalahan Umum yang Harus Dihindari
| Kesalahan | Dampak | Cara Menghindari |
|---|---|---|
| Permukaan tidak bersih | Partikel tidak menempel, retakan terlewat | Ikuti prosedur Step 1 secara ketat; gunakan pelarut dan blower udara bersih. |
| Arus magnetisasi terlalu rendah | Medan tidak menembus ketebalan, sensitivitas menurun | Sesuaikan arus dengan tabel ASTM E1444; lakukan tes trial pada material referensi. |
| Pemilihan partikel tidak sesuai | Partikel tidak menempel atau mengendap | Pilih dry powder untuk suhu ruang; wet fluorescent untuk suhu rendah atau area kompleks. |
| Mengabaikan area blind spot | Retakan pada sudut sulit dijangkau tidak terdeteksi | Lakukan inspeksi dengan dua polaritas dan rotasi yoke; gunakan aksesori yoke fleksibel bila diperlukan. |
| Tidak mencatat kondisi lingkungan | Variasi kelembaban/temperatur mempengaruhi hasil, sulit reproduksi | Catat suhu, kelembaban, dan tekanan udara pada setiap inspeksi; gunakan data logger bila perlu. |
Kesimpulan
Magnetic Particle Testing dengan Yoke NOVOTEST EMY250‑AC memberikan solusi cepat, sensitif, dan standar‑compliant untuk mendeteksi stress corrosion cracking pada pressure vessel berbahan ferromagnetik. Dengan mengikuti prosedur persiapan, magnetisasi, aplikasi partikel, serta interpretasi hasil yang terstruktur, Anda dapat mengidentifikasi retakan tipis (< 0,1 mm) secara andal sebelum berkembang menjadi kegagalan kritis.
Implementasikan best practices—kalibrasi rutin, dokumentasi lengkap, dan pelatihan tim—untuk memastikan konsistensi inspeksi dan kepatuhan terhadap standar ASTM E1444 serta regulasi industri (ASME, ISO 9001).
Lihat spesifikasi lengkap atau hubungi kami untuk demo; CV. Java Multi Mandiri siap menjadi mitra terpercaya Anda sebagai supplier dan distributor alat ukur serta pengujian non‑destruktif.
FAQ
Apakah Magnetic Particle Testing dapat mendeteksi retakan SCC yang sangat tipis (< 0,1 mm)?
Ya. Dengan arus magnetisasi yang tepat (5‑10 A) dan penggunaan partikel fluorescent wet, MPT dapat mengungkap retakan hingga kedalaman 0,05 mm pada material ferromagnetik, sesuai sensitivitas yang tercantum dalam ASTM E1444.
Bagaimana cara memilih antara partikel dry powder atau wet suspension?
- Dry powder cocok untuk suhu ruang (10‑30 °C), area datar, dan ketika kecepatan inspeksi menjadi prioritas.
- Wet suspension (fluorescent) dipilih untuk suhu rendah, permukaan berlekuk, atau bila diperlukan kontras tinggi dengan lampu UV.
Apakah standar ASTM E1444 berlaku untuk semua jenis material pressure vessel?
ASTM E1444 berlaku untuk material ferromagnetik (mis. karbon steel, low‑alloy steel). Untuk material non‑ferromagnetik seperti austenitic stainless steel atau aluminium, metode lain (mis. Eddy Current, Ultrasonic) harus dipertimbangkan.
Berapa sering yoke NOVOTEST EMY250‑AC harus dikalibrasi?
Kalibrasi wajib dilakukan setiap 8 jam kerja atau bila suhu lingkungan berubah lebih dari 5 °C. Kalibrasi tahunan oleh laboratorium terakreditasi tetap diperlukan untuk mempertahankan sertifikasi.
Apa yang harus dilakukan jika indikasi SCC terdeteksi pada area kritis?
Langkah selanjutnya adalah verifikasi konfirmatori: lakukan Dye Penetrant Testing atau Ultrasonic Testing untuk menilai kedalaman dan orientasi retakan secara lebih akurat, kemudian susun rencana perbaikan atau penggantian sesuai prosedur manajemen kegagalan.
