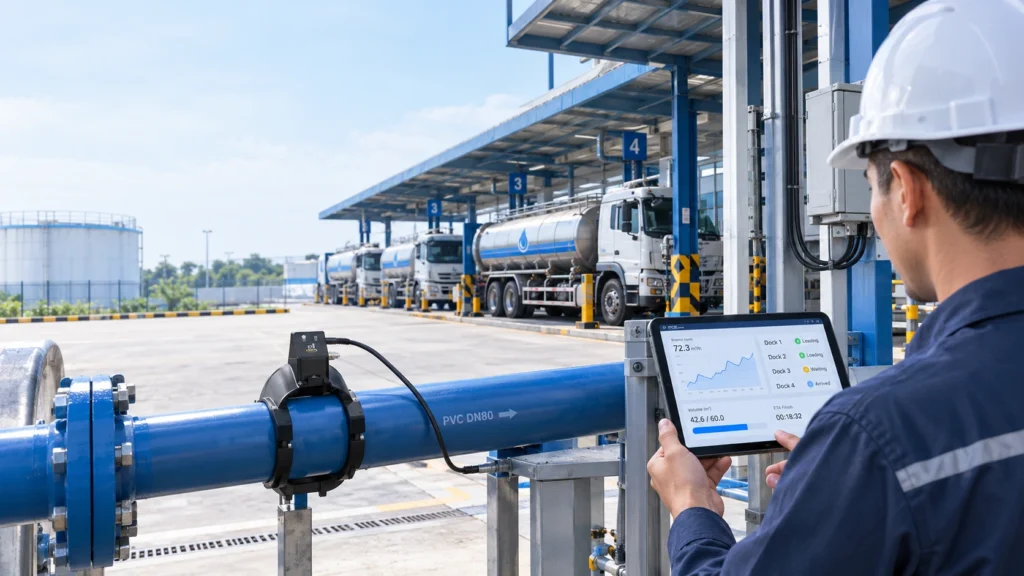

Pukul tujuh pagi, empat truk tangki sudah berbaris di yard. Dua dock terisi, satu menunggu instruksi, satu lagi baru saja tiba. Di dalam, supervisor memegang HT dan bertanya ke operator lapangan: “Sudah berapa kubik yang masuk?” Jawabannya sering kali berupa perkiraan, sementara WMS masih menampilkan status lama karena volume baru dientri setelah operator mencatat manual di akhir pemindahan.
Gejala dan dampak bottleneck
Gejala yang paling mudah dikenali adalah tumpukan truk di yard yang tidak sebanding dengan jumlah dock yang tersedia. Staging area penuh dan operator sibuk, tetapi arus keluar tidak bertambah cepat. Penyebab yang paling sering ditemui: tidak ada yang tahu pasti kapan pemindahan dari satu truk selesai.
Dampaknya berantai:
- Dwell time truk meningkat.
- Utilisasi dock turun karena ada periode idle menunggu konfirmasi.
- Biaya lembur naik karena pekerjaan tertunda ke shift berikutnya.
- Jadwal pengiriman berikutnya ikut bergeser.
Mengapa pencatatan manual menjadi simpul mati
Pada sistem tanpa buffer stok, setiap penundaan di titik perpindahan langsung memblokir dock. Tidak ada persediaan yang bisa menyerap keterlambatan.
Simpul matinya ada di pencatatan. Operator memperkirakan atau mengukur volume, menulisnya di form atau terminal, dan data baru masuk ke WMS setelah pemindahan selesai, kadang setelah shift berakhir. WMS selalu tertinggal dari kenyataan lapangan. Supervisor lalu menyisakan buffer waktu berlebih, dock menganggur menunggu konfirmasi, dan truk berikutnya dipanggil terlambat.
Salah satu pendekatan adalah memangkas jeda tersebut. Flow meter dengan konektivitas jaringan dapat mengirim laju alir dan volume kumulatif secara berkala, sehingga status di WMS mendekati kondisi aktual dan bukan rekonstruksi setelah kejadian.
Spesifikasi dan batasan PCE-UFM 80PVC
PCE-UFM 80PVC adalah flow meter ultrasonik clamp-on dengan metode transit time: alat membandingkan waktu tempuh gelombang ultrasonik searah dan berlawanan arah aliran untuk menghitung kecepatan dan volume.[1] Sensor dipasang di luar pipa, tidak menyentuh medium, dan tidak memerlukan pipa dipotong atau aliran dihentikan.
| Parameter | Nilai |
|---|---|
| Medium terukur | Air |
| Pipa | PVC, DN80 (diameter luar 83–91 mm) |
| Kecepatan aliran | 0,03–5 m/s; resolusi 0,01 m/s; akurasi ±2% of Rd (pada 0,3–5 m/s) |
| Volume flow | 0,55–90 m³/jam; resolusi 0,01 m³/jam; akurasi ±2% of Rd |
| Repeatability | 0,2% |
| Antarmuka dan daya | Ethernet, konektor RJ45; daya via PoE |
| Komunikasi | HTTP dan MQTT |
| Display | LCD warna 1,44 inci (128 × 128), dapat diputar 360°, empat tombol; satuan m³, liter, atau galon |
| Bahasa menu | Inggris dan Mandarin |
| Kondisi operasi | −10 sampai 50 °C, 0–99% RH; proteksi IP54 |
| Dimensi dan berat | 65 × 111 × 43 mm; 1.491 g |
| Isi paket | Sensor dengan kabel Ethernet 9 m, kabel PoE 2 m, gel ultrasonik, seal silikon 1 m, 4 coupling pad, kunci Allen, manual |
Sumber: halaman produk[1][2]. Selalu rujuk manual resmi yang menyertai alat untuk prosedur dan nilai final.
Empat batasan yang perlu dipahami sejak awal
- Medium air. Pabrikan mencantumkan air sebagai medium terukur.[1][2] Lingkup aplikasi yang disebut pabrikan mencakup pengelolaan air dan air limbah, pengolahan air minum, serta industri yang memakai air sebagai pendingin atau pembersih. Untuk air limbah berpadatan tinggi atau berbuih, konsultasikan kecocokannya ke tim teknis sebelum membeli.
- Akurasi di laju rendah. Angka ±2% pada tabel kecepatan berlaku untuk 0,3–5 m/s. Di ujung pengisian, ketika aliran mengecil, pembacaan bisa keluar dari rentang itu. Hal ini memengaruhi cara Anda memakai data untuk ETA (lihat bagian berikutnya).
- Bahasa menu. Antarmuka alat tersedia dalam bahasa Inggris dan Mandarin. Siapkan panduan singkat berbahasa Indonesia untuk operator.
- Proteksi IP54. Tingkat ini melindungi dari debu secara terbatas dan percikan air, bukan dari semprotan kuat atau rendaman. Di area cuci atau sering tergenang, pilih posisi dan pelindung yang sesuai.
Arsitektur integrasi ke WMS: lima lapisan
Integrasi dapat dipahami sebagai lima lapisan berurutan. Titik kerja utamanya ada di lapisan ketiga, tempat sinyal teknis dipetakan ke objek operasional.
- SensorPCE-UFM 80PVC mengukur kecepatan dan volume aliran pada pipa PVC DN80. Display menampilkan kecepatan, volume kumulatif, kualitas sinyal, dan status jaringan.
- TransportData dikirim lewat Ethernet dengan HTTP atau MQTT. Dengan PoE, daya dan data berjalan di satu kabel sehingga titik sensor tidak butuh stop kontak terpisah.
- Middleware atau APITag aliran dipetakan ke nomor dock, nomor truk, nomor batch, atau jalur pipa. Pemetaan inilah yang menentukan apakah data memicu aksi atau hanya menjadi log.
- WMSStatus perpindahan diperbarui. Saat volume kumulatif mencapai target, WMS dapat memberi notifikasi selesai, mengubah prioritas antrean dock, atau menandai truk siap keluar.
- Aksi operasionalSupervisor melihat dashboard, mengalokasikan dock berikutnya, dan menjadwalkan keberangkatan tanpa menunggu laporan manual.
Contoh pemetaan tag
| Tag dari sensor | Dipetakan ke | Dipakai untuk |
|---|---|---|
| Volume kumulatif | Nomor truk + nomor dock | Penutupan transaksi pemindahan |
| Laju alir (m³/jam) | Nomor dock | Perhitungan ETA selesai |
| Kualitas sinyal | ID sensor | Alarm bila data tidak layak dipercaya |
| Status jaringan | ID sensor | Penanda bahwa data berhenti masuk |
Catatan koneksi
- Jarak kabel. Paket berisi kabel sensor 9 m dan kabel PoE 2 m. Jarak ke jaringan dapat diperpanjang lewat switch PoE dan kabel Ethernet; kabel twisted-pair standar umumnya dibatasi sekitar 100 m per segmen. Konfirmasikan batas daya dan jarak pada manual.
- HTTP atau MQTT. MQTT adalah protokol pesan publish/subscribe berstandar OASIS yang ringan untuk kiriman berkala.[3] Pilih MQTT bila banyak sistem perlu menerima data yang sama lewat broker. Pilih HTTP bila WMS sudah menyediakan endpoint REST untuk menerima data.
- Tanpa middleware? Bisa, bila WMS punya endpoint API atau antrean pesan yang menerima payload tersebut. Bila tidak, middleware menerjemahkan data aliran menjadi objek yang dikenali WMS.
Dari volume kumulatif ke keputusan dock
Nilai utama integrasi bukan sekadar angka volume, melainkan perkiraan kapan pemindahan selesai. Dengan dua tag (volume kumulatif dan laju alir), WMS atau middleware dapat menghitung:
ETA (menit) = (volume target − volume kumulatif) ÷ laju alir (m³/jam) × 60
Contoh hitungan ilustratif: target 12 m³, volume kumulatif saat ini 9 m³, laju alir 30 m³/jam. ETA = (12 − 9) ÷ 30 × 60 = 6 menit. Bila truk berikutnya butuh 8 menit dari yard ke dock termasuk menyambung selang, aturan “panggil bila ETA ≤ waktu tempuh” menyuruh WMS memanggilnya sekarang, sehingga dock tidak kosong saat truk pertama berangkat. Angka 12 m³, 30 m³/jam, dan 8 menit hanyalah contoh, bukan data fasilitas tertentu.
Hati-hati di ujung pengisian. Laju alir biasanya mengecil menjelang selesai, dan akurasi kecepatan yang dinyatakan pabrikan berlaku mulai 0,3 m/s. Pakai rata-rata beberapa pembacaan terakhir, tetapkan ambang laju minimum untuk menghentikan perhitungan ETA, dan tetap sediakan konfirmasi operator untuk penutupan transaksi.
Parameter untuk memantau kinerja
| Parameter | Satuan | Sumber data | Cara membaca |
|---|---|---|---|
| Waktu perpindahan per truk | menit | Volume dan laju alir dari flow meter | Bandingkan durasi aktual dengan estimasi manual sebelumnya |
| Dwell time truk di dock | menit | Timestamp WMS (masuk hingga selesai) | Lihat tren penurunan, bukan satu angka |
| Utilisasi dock | % | Durasi okupansi dibanding waktu tersedia | Periksa apakah periode idle berkurang |
| Akurasi volume tercatat | % | Flow meter dibanding pengukuran manual terkontrol | Catat selisih dan kualitas sinyal |
| Frekuensi update data | detik | Interval kirim HTTP/MQTT | Pastikan cukup cepat untuk keputusan dock |
| Kualitas sinyal ultrasonik | status | Display dan data diagnostik | Indikator awal apakah data layak dipercaya |
Template baseline
Isi kolom pertama dari data Anda sendiri sebelum integrasi. Target perbaikan sebaiknya ditentukan dari baseline fasilitas, bukan dari klaim pihak lain.
| Metrik | Baseline (sebelum) | Setelah 2–4 minggu | Catatan kondisi |
|---|---|---|---|
| Rata-rata dwell time (menit) | |||
| Utilisasi dock (%) | |||
| Selisih volume vs pengukuran kontrol (%) |
SOP verifikasi lapangan: 8 langkah
Panduan ini bersifat umum. Sesuaikan dengan manual resmi PCE-UFM 80PVC dan kondisi fasilitas.
- Survei titik ukur. Pastikan pipa PVC DN80 dengan diameter luar 83–91 mm. Pilih bagian pipa yang lurus dan terisi penuh, jauh dari belokan, katup, dan pompa; jarak minimum mengikuti manual. Periksa akses pemasangan clamp-on dan rute kabel ke switch PoE.
- Pasang sensor. Bersihkan permukaan pipa, pasang coupling pad dan sensor, lalu kencangkan dengan kunci Allen. Paket menyertakan gel ultrasonik; pabrikan juga menyebut coupling pad khusus memungkinkan pengukuran tanpa gel pada kondisi tertentu, jadi ikuti manual untuk kondisi pipa Anda.[1]
- Sambungkan PoE. Hubungkan ke switch PoE, lalu pastikan display menyala dan status jaringan terbaca.
- Konfigurasi jaringan. Atur alamat IP, protokol (HTTP atau MQTT), dan interval kirim sesuai ritme dock. Opsi yang tersedia bergantung pada firmware dan aplikasi pabrikan, jadi konfirmasikan di manual. Interval terlalu lama mengurangi manfaat real-time, terlalu rapat membebani jaringan.
- Petakan data ke WMS. Daftarkan tag kecepatan, volume kumulatif, dan status sinyal ke nomor dock, nomor truk, atau nomor batch.
- Uji verifikasi. Bandingkan volume kumulatif dengan pengukuran kontrol, misalnya selisih berat truk di jembatan timbang (air kira-kira 1 kg per liter) atau tangki ukur terkalibrasi. Catat selisih dan kualitas sinyal. Prinsip memeriksa unjuk kerja alat ukur pada kondisi operasi juga dipakai dalam inspeksi teknis sistem alat ukur di sektor migas.[4] Bila volume dipakai untuk transaksi jual-beli, tanyakan persyaratan tera atau Metrologi Legal ke pihak berwenang, karena data operasional belum tentu memenuhi syarat itu.
- Latih operator. Latih supervisor dan operator membaca dashboard, menafsirkan status aliran, dan mengambil keputusan alokasi dock. Teknologi tidak mengurangi bottleneck bila tim tidak tahu cara merespons datanya.
- Pantau berkala. Periksa kualitas sinyal, status jaringan, dan konsistensi data di WMS setiap shift. Perubahan kondisi pipa, endapan, atau gangguan jaringan dapat memengaruhi kualitas data.
Skenario penerapan
Ketiganya ilustratif, bukan hasil pengukuran dari fasilitas tertentu, dan semuanya berbasis air sesuai batasan alat.
1. Gudang distribusi air minum
Truk tangki mengisi air dari pipa PVC. Volume dan laju alir masuk ke WMS secara berkala, sehingga supervisor melihat kapan truk mendekati penuh dan memanggil truk berikutnya sesuai ETA, tanpa menunggu laporan operator.
2. Fasilitas pengolahan air limbah
Perpindahan air antar tangki dipantau secara kontinu dan WMS mencatat volume serta durasinya. Dock untuk pengiriman berikutnya bisa dialokasikan lebih awal. Pastikan karakter air limbah (padatan, gelembung) sudah dikonfirmasi cocok untuk pengukuran ultrasonik.
3. Pabrik dengan air pendingin atau air pembersih
Aliran air ke lini produksi dipantau, dan WMS dapat memicu pengisian ulang atau perpindahan batch berikutnya berdasarkan volume kumulatif. Flow meter berfungsi ganda sebagai alat ukur operasional dan sumber data sistem manajemen.
Metrik keberhasilan dan evaluasi dampak
Tetapkan baseline sebelum integrasi, kumpulkan data minimal 2–4 minggu setelahnya, lalu bandingkan tren. Hindari kesimpulan dari satu atau dua hari karena variasi operasional harian bisa besar. Lima metrik utamanya: dwell time truk, utilisasi dock, waktu perpindahan per truk, akurasi volume tercatat, dan frekuensi update data.
Hasil dipengaruhi oleh kualitas sinyal ultrasonik, konsistensi jadwal truk, kesiapan operator merespons data, dan kecepatan WMS memperbarui status. Karena itu hasil dapat berbeda antar fasilitas, dan evaluasi ulang berkala diperlukan agar data yang masuk ke WMS tetap konsisten.
Kapan alat ini bukan pilihan yang tepat
- Medium bukan air (BBM, minyak, bahan kimia): pilih flow meter yang medium ukurnya sesuai.
- Pipa bukan PVC DN80: seri PCE-UFM tersedia untuk ukuran dan material lain, misalnya PCE-UFM 80CU untuk pipa tembaga DN80 (72–80 mm).
- WMS atau PLC hanya menerima sinyal 4–20 mA atau RS485: PCE-UFM 80PVC berantarmuka Ethernet. Model lain seperti PCE-UFM 8 menyediakan keluaran tersebut dan mendukung medium selain air; verifikasi kecocokannya dengan tim teknis.
- Pipa tidak selalu terisi penuh atau titik ukur dekat belokan dan pompa: pembacaan clamp-on kurang andal.
Pertanyaan yang sering diajukan
Apa itu bottleneck antrean cross-docking dan mengapa terjadi?
Bottleneck adalah kondisi saat arus perpindahan di area dock terhambat sehingga truk menunggu lebih lama dari seharusnya. Penyebab utamanya adalah ketidakpastian waktu selesai, yang sering berasal dari pencatatan manual dan komunikasi yang terputus antara lapangan dan WMS. Tanpa buffer stok, satu penundaan langsung memblokir dock.
Bagaimana PCE-UFM 80PVC membantu mengurangi antrean?
Alat ini mengukur kecepatan dan volume aliran secara kontinu dan mengirimnya lewat HTTP atau MQTT. Bila data masuk ke WMS, status perpindahan dan ETA selesai diperbarui otomatis, sehingga truk berikutnya dapat dipanggil lebih awal. Ini tujuan implementasi, bukan klaim hasil yang terverifikasi.
Apakah pipa harus dipotong atau aliran dihentikan saat pemasangan?
Tidak. Sensor clamp-on dipasang di luar pipa tanpa menyentuh medium, sehingga pipa tidak perlu dipotong dan produksi tidak perlu dihentikan.
Bisakah alat ini mengukur BBM, minyak, atau bahan kimia?
Tidak untuk model ini. Pabrikan menetapkan medium terukurnya adalah air.[1][2] Untuk medium lain, gunakan flow meter yang spesifikasinya mencakup medium tersebut.
Protokol apa yang dipakai untuk mengirim data ke WMS?
HTTP dan MQTT melalui antarmuka Ethernet dengan daya PoE. Data juga dapat disimpan otomatis ke cloud dan diakses lewat perangkat mobile atau komputer.
Apakah data bisa langsung masuk ke WMS tanpa middleware?
Tergantung WMS Anda. Bila WMS memiliki endpoint API atau antrean pesan yang menerima payload HTTP/MQTT, cukup konfigurasi pemetaan tag. Bila tidak, middleware diperlukan untuk menerjemahkan data menjadi objek seperti nomor dock, truk, atau batch.
Berapa lama waktu integrasinya?
Tergantung kesiapan jaringan, kompleksitas pemetaan di WMS, dan ketersediaan tim teknis. Pemasangan fisik relatif cepat karena clamp-on; bagian yang biasanya memakan waktu adalah konfigurasi jaringan, pemetaan data, dan uji verifikasi. Untuk estimasi spesifik, konsultasikan dengan tim teknis kami.
Langkah berikutnya
Mengurangi bottleneck bukan soal membeli alat sebanyak mungkin, melainkan memastikan data pengukuran tersedia tepat waktu untuk keputusan dock. Sebelum memutuskan, evaluasi tiga hal: kesiapan pipa PVC DN80 di titik ukur, jalur PoE dari sensor ke panel jaringan, dan titik integrasi di WMS yang sudah ada.
Tim CV. Java Multi Mandiri siap membantu verifikasi dimensi pipa, perencanaan jalur kabel PoE, dan diskusi skema integrasi data ke WMS.
Lihat halaman produk Flow Meter PCE-UFM 80PVC
WhatsApp: 6285717112222
Email: contact@alat-test.com
Rekomendasi flow meter
Kualitas data yang masuk ke WMS bergantung pada kecocokan instrumen dengan medium, rentang laju alir, material pipa, dan lingkungan instalasi. Berikut pilihan flow meter lain yang dapat disesuaikan dengan konfigurasi pipa dan skema integrasi Anda.
Sumber rujukan
- Alat-Test.com, Flow Meter PCE-UFM 80PVC (spesifikasi, deskripsi, dan isi paket). alat-test.com/product/flow-meter-pce-ufm-80pvc
- OASIS, MQTT Version 5.0 (standar protokol pesan publish/subscribe). docs.oasis-open.org/mqtt
- Keputusan Direktur Teknik dan Lingkungan Minyak dan Gas Bumi selaku Kepala Inspeksi Minyak dan Gas Bumi, Ditjen Migas, tentang Mekanisme Inspeksi Teknis dan Pemeriksaan Keselamatan.
