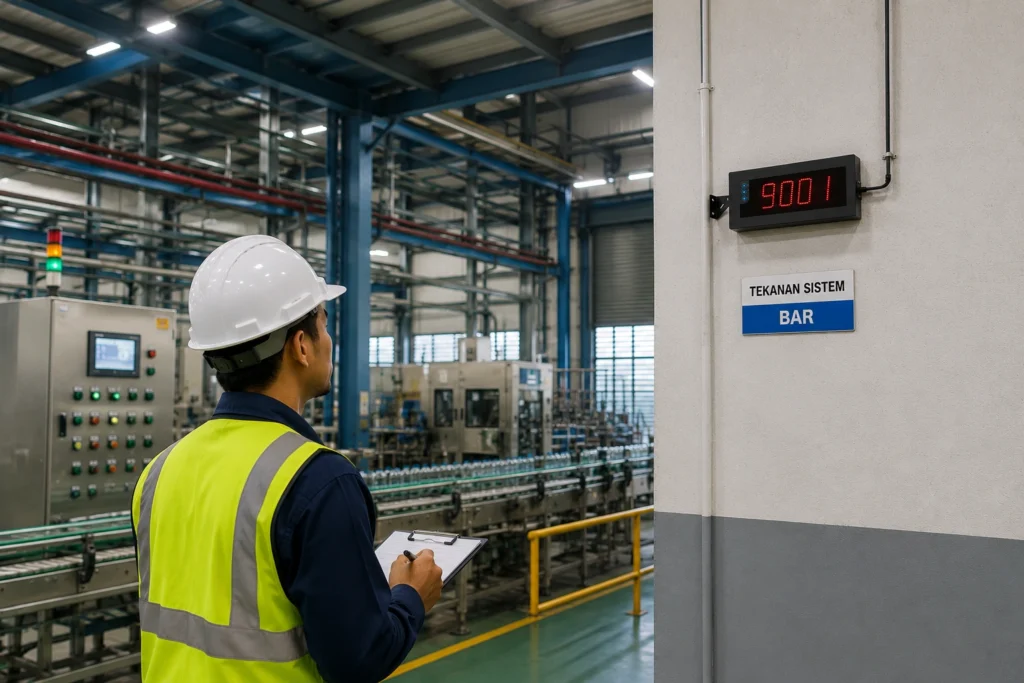

Data Proses Sulit Terbaca dari Jauh? Gunakan Display Industri

Mengapa Data Proses Sulit Terbaca?

1. Angka indikator terlalu kecil

Display yang dirancang untuk dibaca dari jarak dekat akan sulit terlihat ketika operator berada di jalur produksi, ruang utilitas, area loading, atau sisi lain ruangan.

2. Posisi panel tidak strategis

Panel dapat berada di balik mesin, di dalam ruang kontrol, atau pada sudut yang tidak terlihat oleh operator. Operator harus mendekati panel setiap kali ingin memeriksa nilai.

3. Data masih tampil sebagai sinyal mentah

Transmitter dapat mengirim sinyal 4 sampai 20 mA atau 0 sampai 10 V. Operator membutuhkan nilai proses seperti bar, °C, liter, meter, persen, atau ton per jam, bukan nilai arus dan tegangan mentah.

4. Jenis sinyal tidak sesuai dengan indikator

Encoder, proximity sensor, dan flow sensor dapat menghasilkan pulsa atau frekuensi. Sinyal tersebut tidak dapat ditampilkan dengan benar pada indikator analog biasa tanpa fungsi konversi yang sesuai.

5. Pencahayaan lingkungan terlalu kuat

Cahaya matahari, lampu produksi, dan pantulan dari permukaan logam dapat mengurangi keterbacaan layar yang redup atau memiliki kontras rendah.

6. Kondisi lingkungan menuntut housing yang kuat

Debu, cipratan air, getaran, dan aktivitas produksi dapat merusak indikator yang tidak dirancang untuk lingkungan industri.

Risiko Jika Informasi Proses Tidak Terlihat Jelas

• Respons operator menjadi lebih lambat.
• Kesalahan pembacaan angka meningkat.
• Proses dapat keluar dari batas operasi.
• Komunikasi antaroperator menjadi tidak konsisten.
• Operator harus mendekati panel atau mesin berulang kali.
• Risiko keselamatan meningkat ketika indikator berada dekat area berbahaya.

Cara Kerja Digital Universal Indicator

Digital universal indicator menerima sinyal dari sensor atau perangkat kontrol, memprosesnya, kemudian menampilkan hasil dalam bentuk angka LED.

1. Sensor mengukur parameter proses.
2. Sensor atau transmitter menghasilkan sinyal analog, pulsa, frekuensi, atau switching.
3. Indikator menerima dan mengolah sinyal.
4. Nilai dikonversi ke satuan yang dibutuhkan.
5. Angka ditampilkan pada LED berukuran besar.

Digital indicator bukan sensor utama. Akurasi sistem tetap dipengaruhi oleh sensor, transmitter, pengkabelan, scaling, konfigurasi, dan kondisi instalasi.

Pilih Display Berdasarkan Jenis Sinyal Input

Seri U untuk sinyal analog

Seri PCE-BPD-U digunakan untuk mengubah sinyal analog menjadi nilai proses yang mudah dibaca.

• 4 sampai 20 mA.
• ±20 mA DC.
• 0 sampai 10 V DC.
• ±10 V DC.

Seri ini dapat digunakan untuk transmitter tekanan, level, suhu, kelembapan, flow, posisi, atau parameter lain yang menghasilkan sinyal analog kompatibel.

Seri P untuk sinyal frekuensi atau pulsa

Seri PCE-BPD-P mengubah frekuensi menjadi nilai yang dapat digunakan dan mendukung input NPN maupun PNP.

• Kecepatan putaran.
• Kecepatan conveyor.
• Flow berdasarkan pulse output.
• Jumlah siklus per menit.
• Sinyal encoder atau proximity sensor.

Seri C untuk pengukuran waktu

Seri PCE-BPD-C dirancang untuk pengukuran waktu dengan input NPN atau PNP. Fungsinya meliputi start, stop, dan reset.

• Waktu siklus mesin.
• Durasi proses.
• Waktu pengisian.
• Waktu pengeringan.
• Durasi antara dua sinyal sensor.

Pilih Ukuran Digit dan Jarak Baca

Keterbacaan aktual juga dipengaruhi oleh sudut pemasangan, kontras lingkungan, posisi operator, penghalang, dan kebersihan display.

Perbedaan Varian A dan D

Varian A dan D tidak menunjukkan tingkat kualitas yang berbeda. Pilihan ditentukan oleh sumber daya yang tersedia pada lokasi pemasangan.

Cara Mengubah Sinyal Menjadi Nilai Proses

Scaling menghubungkan nilai input dengan angka yang tampil pada display.

Contoh tekanan

Transmitter tekanan memiliki rentang 0 sampai 16 bar dengan output 4 sampai 20 mA.

• 4 mA ditampilkan sebagai 0,0 bar.
• 12 mA ditampilkan sebagai 8,0 bar.
• 20 mA ditampilkan sebagai 16,0 bar.

Contoh level

Sensor level memiliki output 0 sampai 10 V untuk tinggi 0 sampai 5 meter.

• 0 V ditampilkan sebagai 0,00 m.
• 5 V ditampilkan sebagai 2,50 m.
• 10 V ditampilkan sebagai 5,00 m.

Contoh frekuensi

Flow sensor menghasilkan 100 pulsa per liter. Seri P harus dikonfigurasi menggunakan faktor tersebut agar frekuensi atau jumlah pulsa dapat ditampilkan sebagai flow atau volume.

Setelah scaling, uji nilai minimum, tengah, maksimum, posisi titik desimal, satuan, dan respons saat sinyal terputus.

Hal yang Perlu Diperiksa Saat Instalasi

• Pastikan tipe dan rentang sinyal input sesuai.
• Tentukan posisi yang terlihat dari titik kerja utama.
• Periksa sudut pandang dan penghalang.
• Periksa kondisi debu, cipratan, kondensasi, dan suhu lingkungan.
• Pisahkan kabel sinyal dari kabel daya sesuai kebutuhan.
• Periksa grounding dan shielding.
• Pastikan suplai sensor sesuai.
• Pasang label satuan seperti bar, °C, rpm, L/min, meter, persen, atau detik.
• Uji seluruh rentang saat commissioning.
• Simpan diagram pengkabelan dan parameter konfigurasi.

Rekomendasi Digital Universal Indicator PCE-BPD

Seluruh seri menggunakan LED merah terang, housing logam, perlindungan IP65, konfigurasi melalui keypad, dan dapat dipasang pada dinding atau panel kontrol.

Kesalahan yang Perlu Dihindari

• Memilih model analog untuk sinyal pulsa.
• Memilih model frequency untuk transmitter 4 sampai 20 mA.
• Tidak memeriksa NPN atau PNP.
• Memilih varian catu daya yang salah.
• Scaling tidak sesuai dengan rentang transmitter.
• Titik desimal salah.
• Tidak memasang label satuan.
• Tidak menguji nilai minimum, tengah, dan maksimum.
• Menganggap IP65 berarti alat boleh direndam.
• Menggunakan display sebagai satu-satunya proteksi proses.

Pertanyaan yang Sering Diajukan

Apa fungsi digital universal indicator?

Digital universal indicator menerima sinyal sensor atau kontrol, mengolahnya, lalu menampilkan nilai proses dalam bentuk angka digital yang mudah dibaca.

Apakah display PCE-BPD dapat langsung mengukur tekanan atau suhu?

Tidak. Display membutuhkan sensor atau transmitter yang menghasilkan sinyal kompatibel.

Model mana untuk sinyal 4 sampai 20 mA?

Gunakan seri PCE-BPD-U.

Model mana untuk encoder atau flow sensor pulsa?

Gunakan seri PCE-BPD-P jika sensor menghasilkan frekuensi atau pulsa NPN maupun PNP.

Model mana untuk menampilkan waktu proses?

Gunakan seri PCE-BPD-C yang mendukung fungsi start, stop, dan reset.

Apa perbedaan U-41 dan U-46?

U-41 memiliki digit 100 mm dan jarak baca hingga sekitar 50 meter. U-46 memiliki digit 60 mm dan jarak baca hingga sekitar 25 meter.

Apa perbedaan varian A dan D?

Varian A menggunakan suplai 85 sampai 265 V AC atau 120 sampai 370 V DC. Varian D menggunakan suplai 11 sampai 36 V DC.

Apakah angka dapat ditampilkan dalam bar, liter, atau persen?

Dapat, selama input dan scaling dikonfigurasi sesuai rentang sensor. Pasang label satuan agar operator tidak salah menafsirkan nilai.

Apakah display dapat digunakan sebagai alarm?

Model menyediakan output sesuai spesifikasi dan konfigurasi. Fungsi alarm harus dirancang, diuji, dan dihubungkan ke perangkat yang sesuai.

Kesimpulan

Data proses sulit terbaca ketika indikator terlalu kecil, posisinya tidak strategis, atau sinyal sensor belum diubah menjadi satuan yang dipahami operator.

Seri PCE-BPD-U digunakan untuk sinyal analog. Seri PCE-BPD-P digunakan untuk frekuensi dan pulsa. Seri PCE-BPD-C digunakan untuk pengukuran waktu.

Pilih ukuran digit berdasarkan jarak baca. U-41 menggunakan digit 100 mm untuk jarak hingga sekitar 50 meter. U-46, P-66, dan C-66 menggunakan digit 60 mm untuk jarak hingga sekitar 25 meter. Pilih varian A atau D berdasarkan tegangan suplai yang tersedia.

Disclaimer: Artikel ini memberikan informasi umum. Pemilihan model, pengkabelan, scaling, konfigurasi output, instalasi, dan commissioning harus mengikuti manual perangkat, diagram sistem, SOP perusahaan, serta penilaian personel yang kompeten.
