FM100-BT – Closing Force Measuring Device 0–2000 N | Uji Gaya Tutup Pintu & Gate Presisi

Dalam industri manufaktur pintu otomatis dan sistem gate bermotor, pengendalian gaya tutup (closing force) bukan sekadar parameter teknis, melainkan aspek keselamatan yang krusial. Gaya tutup yang terlalu besar berisiko menyebabkan cedera pada pengguna, sementara gaya yang terlalu kecil dapat membuat pintu tidak menutup sempurna dan mengganggu fungsi keamanan maupun efisiensi energi bangunan.

Masalahnya, tanpa alat ukur yang tepat, proses verifikasi gaya tutup sering dilakukan secara perkiraan atau menggunakan metode yang kurang konsisten. Hal ini berpotensi menimbulkan ketidaksesuaian terhadap standar seperti EN 12453 atau DIN 18650-1, serta meningkatkan risiko komplain pelanggan dan kegagalan audit. Di sinilah kebutuhan akan perangkat ukur gaya tutup yang akurat, repeatable, dan terdokumentasi dengan baik menjadi sangat relevan—seperti yang ditawarkan oleh Closing Force Measuring Device FM100-BT.

Deskripsi Singkat FM100-BT

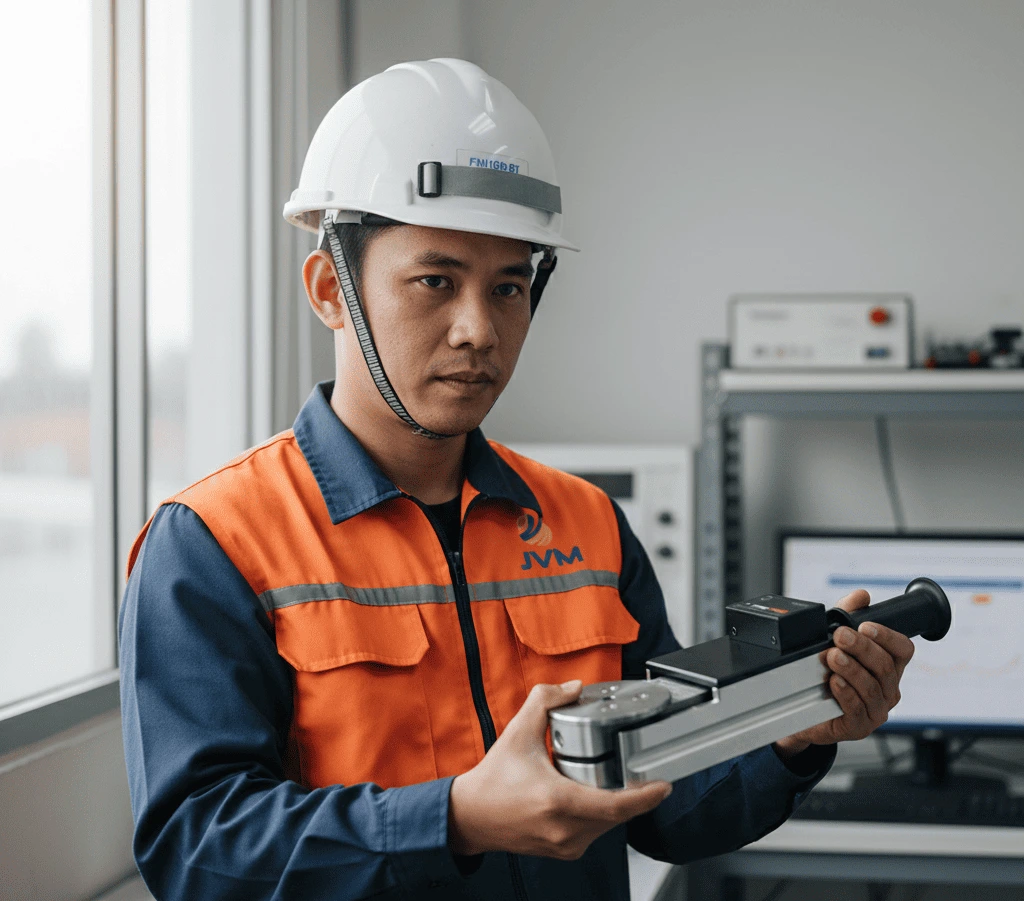

FM100-BT adalah alat ukur gaya tutup pintu dan gate berbasis elektronik dengan konektivitas Bluetooth. Perangkat ini dirancang untuk mengukur gaya penutupan pada pintu dan gerbang bermotor yang menggunakan sumber daya eksternal, baik untuk commissioning awal maupun inspeksi berkala.

Dengan rentang pengukuran 0–2000 N dan prinsip pengukuran berbasis DMS (strain gauge transducer), FM100-BT memberikan hasil yang presisi dan dapat dievaluasi sesuai berbagai standar internasional. Integrasi dengan software PC (PinchPilot) maupun aplikasi Android memungkinkan visualisasi grafik gaya, evaluasi otomatis sesuai standar, serta pembuatan laporan PDF secara langsung di lapangan.

Keunggulan utamanya terletak pada kombinasi desain robust untuk penggunaan industri, sistem nirkabel, serta kemampuan dokumentasi dan ekspor data yang mempermudah proses audit dan pelaporan teknis.

Fungsi & Kegunaan Produk

Fungsi Utama

FM100-BT berfungsi untuk:

• Mengukur gaya tutup pintu dan gate otomatis

• Mengevaluasi kesesuaian gaya terhadap standar keselamatan

• Mendokumentasikan hasil pengujian dalam bentuk grafik dan laporan

Kegunaan Spesifik di Lapangan

Di lingkungan manufaktur dan instalasi pintu otomatis, alat ini digunakan untuk:

• Verifikasi sistem sebelum serah terima proyek

• Pemeriksaan berkala pada pintu otomatis di fasilitas publik

• Investigasi komplain terkait tekanan atau gaya berlebih

• Validasi ulang setelah penggantian motor, controller, atau sensor keselamatan

Skenario Penggunaan

Sebelum pekerjaan:

• Teknisi mempersiapkan alat dan memilih standar evaluasi pada aplikasi.

• Parameter objek pengukuran (misalnya jenis pintu dan lokasi) dimasukkan ke sistem.

Saat pengukuran:

• Alat ditempatkan pada titik pengukuran sesuai standar.

• Pintu atau gate dioperasikan sehingga gaya tutup terukur dalam satu siklus.

• Data terekam dalam bentuk kurva gaya terhadap waktu.

Sesudah pengukuran:

• Hasil ditampilkan dalam grafik dan tabel.

• Sistem mengevaluasi apakah gaya berada dalam batas yang diizinkan.

• Laporan PDF dapat dibuat dan dikirim melalui email atau disimpan di perangkat.

Mode Kerja / Metode Pengukuran

FM100-BT menggunakan:

• Prinsip DMS (strain gauge) untuk mendeteksi deformasi mekanis akibat gaya tekan.

• Transmisi data via Bluetooth ke PC atau perangkat Android.

• Evaluasi berbasis standar melalui software PinchPilot atau Force Meter App.

Bidang / Industri Pengguna

FM100-BT relevan digunakan oleh:

• Produsen pintu otomatis – sebagai alat validasi kualitas produk sebelum distribusi.

• Kontraktor sistem gate industri – untuk commissioning dan uji keselamatan.

• Perusahaan maintenance fasilitas – sebagai alat inspeksi berkala.

• Konsultan K3 dan auditor teknis – untuk verifikasi kepatuhan terhadap standar keselamatan.

• Manajemen gedung komersial – untuk memastikan pintu publik aman digunakan.

Di setiap bidang tersebut, alat ini berfungsi sebagai instrumen verifikasi gaya tutup yang terdokumentasi dan dapat ditelusuri.

Keunggulan / Highlights

Beberapa keunggulan praktis FM100-BT di lapangan:

• Membantu teknisi meminimalkan risiko cedera akibat gaya tutup berlebih.

• Mendukung evaluasi sesuai standar seperti EN 12453:2017 dan DIN 18650-1.

• Koneksi Bluetooth mengurangi kebutuhan kabel dan mempercepat setup.

• Evaluasi otomatis mempercepat proses interpretasi hasil.

• Pembuatan laporan PDF langsung di lokasi kerja.

• Ekspor data ke Excel, CSV, dan PDF untuk dokumentasi lanjutan.

• Desain housing berbahan kuat untuk penggunaan industri jangka panjang.

• Dukungan multi-bahasa (DE, EN, FR, IT, ES) pada software.

Keunggulan ini secara langsung membantu mempercepat proses commissioning dan mengurangi potensi kesalahan interpretasi manual.

Perbandingan / Posisi Produk

Pendekatan manual cenderung tidak konsisten dan sulit dipertanggungjawabkan saat audit. Alat konvensional tanpa integrasi software memerlukan interpretasi tambahan. FM100-BT memberikan hasil yang langsung tervalidasi terhadap standar yang dipilih.

Spesifikasi Teknis

Tata Cara Pemakaian

Berikut langkah ringkas penggunaan FM100-BT:

1. Persiapan alat
   Pastikan baterai terisi atau hubungkan ke sumber daya USB 5 V.

2. Koneksi perangkat
   Aktifkan Bluetooth dan hubungkan alat ke PC atau perangkat Android.

3. Pemilihan standar
   Pilih standar evaluasi yang sesuai di software atau aplikasi.

4. Penempatan alat
   Tempatkan alat di titik pengukuran sesuai pedoman standar.

5. Proses pengukuran
   Operasikan pintu/gate dan biarkan alat merekam gaya tutup.

6. Evaluasi hasil
   Tinjau grafik dan nilai parameter yang ditampilkan.

7. Dokumentasi
   Simpan atau kirim laporan dalam format PDF atau ekspor data sesuai kebutuhan.

Catatan: Pastikan posisi alat sejajar dengan arah gaya untuk menghindari pembacaan tidak akurat.

Cara Kerja / Metode Pengukuran

FM100-BT menggunakan sensor DMS (strain gauge) yang mendeteksi deformasi elastis pada elemen pengukur saat terkena gaya tekan dari pintu atau gate. Deformasi ini dikonversi menjadi sinyal listrik yang proporsional terhadap gaya.

Sistem kemudian:

• Mengubah sinyal analog menjadi data digital.

• Mengirimkan data melalui Bluetooth.

• Menampilkan kurva gaya dalam bentuk grafik waktu-nyata.

• Membandingkan nilai terhadap batas standar yang dipilih.

Batasan penggunaan:

• Digunakan pada pintu/gate bermotor dengan sistem eksternal.

• Lingkungan kerja harus berada dalam rentang suhu dan kelembapan yang ditentukan.

• Tidak dirancang untuk gaya di luar rentang 0–2000 N.

Kelengkapan Produk

Dalam paket pembelian FM100-BT, tersedia:

• 1 unit Closing Force Measuring Device FM100-BT

• 1 aplikasi Force Meter (unduhan)

• 1 software PinchPilot (USB stick)

• 1 kabel USB

• 1 manual

• 1 sertifikat kalibrasi ISO

• 1 tas transport dengan foam insert

Manfaat bagi Pengguna

Penggunaan FM100-BT memberikan manfaat nyata seperti:

• Efisiensi kerja melalui evaluasi otomatis.

• Peningkatan kualitas hasil commissioning.

• Penghematan biaya akibat minimnya rework.

• Pengurangan kesalahan interpretasi manual.

• Dokumentasi profesional untuk audit dan klien.

FAQ

• Apakah alat ini bisa digunakan untuk semua jenis pintu otomatis?
  Alat ini dirancang untuk pintu dan gate bermotor dengan sumber daya eksternal dalam rentang gaya 0–2000 N.
• Apakah hasil pengukuran bisa langsung dibuat laporan?
  Ya, laporan PDF dapat dibuat langsung melalui aplikasi atau software.
• Apakah perlu kalibrasi rutin?
  Disarankan melakukan kalibrasi berkala untuk menjaga akurasi pengukuran.
• Apakah alat ini bisa digunakan di luar ruangan?
  Bisa, selama kondisi suhu dan kelembapan masih dalam batas spesifikasi.
• Apakah data bisa diekspor ke Excel?
  Ya, tersedia ekspor data dalam format Excel, CSV, dan PDF.

Sebagai pemasok dan distributor alat ukur industri terkemuka, CV. Java Multi Mandiri memahami pentingnya kontrol gaya tutup dalam sistem pintu otomatis untuk mendukung keselamatan dan kepatuhan standar. Kami mengkhususkan diri dalam melayani kebutuhan bisnis dan aplikasi industri, menyediakan instrumen pengujian seperti FM100-BT dan perangkat pengukuran industri lainnya untuk membantu perusahaan Anda memastikan setiap instalasi memenuhi parameter teknis dan regulasi yang berlaku. Jika Anda ingin meningkatkan konsistensi pengujian dan kualitas commissioning pada sistem pintu otomatis, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
