Inspeksi Cepat Area Sulit Dijangkau: Automotive Tester / Borescope PCE-VE 200SV1 Untuk Diagnostik Mesin Dan Pipa Tanpa Bongkar

Di banyak fasilitas industri dan laboratorium terapan, masalahnya sering bukan “alat ukur kurang canggih”, tetapi “akses ke titik masalah itu susah”. Pipa kecil tersumbat, kerak menumpuk di elbow, sambungan selang retak halus, karat mulai muncul di ruang sempit, atau ada residu proses yang menempel di bagian dalam housing mesin—semuanya bisa bikin proses berhenti, kualitas produk turun, atau audit jadi menegangkan. Sayangnya, memastikan kondisi bagian dalam peralatan biasanya berarti dua pilihan yang sama-sama tidak nyaman: membongkar (downtime, risiko salah pasang, biaya teknisi) atau menebak berdasarkan gejala di luar.

Pain point ini terasa sekali di:

• WTP/WWTP: inspeksi pipa dosing, pipa sampling, housing pompa, dan saluran kecil yang gampang fouling.

• Farmasi/biotek & F&B: verifikasi kebersihan area sempit (dead leg, pipa kecil) dan pembuktian visual saat investigasi deviasi.

• Industri proses & kimia: pengecekan korosi dini, scaling, atau endapan pada jalur tertentu tanpa menghentikan lini terlalu lama.

• Teaching lab / lab QA/QC: kebutuhan dokumentasi visual untuk pelatihan, troubleshooting, dan laporan yang bisa ditelusuri.

Dalam konteks ini, borescope bukan “kamera biasa”, melainkan alat untuk mengubah pekerjaan “kira-kira” menjadi “lihat buktinya”. Automotive Tester / Borescope PCE-VE 200SV1 dirancang untuk inspeksi nondestruktif—membantu pengguna melihat area yang sulit dijangkau, mengambil foto/video, lalu menyimpannya sebagai bukti kerja. Ini berguna saat Anda perlu menjawab pertanyaan sederhana tapi kritis: “Di dalamnya sebenarnya terjadi apa?”

Kamera Inspeksi Nondestruktif: Cara Kerja Borescope dan Mengapa Ini Penting

Borescope bekerja dengan prinsip yang sangat praktis: sebuah kepala kamera kecil (probe) dimasukkan ke area sempit (pipa, rongga mesin, duct), lalu gambar ditampilkan real-time di layar. Pada PCE-VE 200SV1, kepala kamera berdiameter 9 mm, dilengkapi pencahayaan LED, sehingga pengguna tidak bergantung pada cahaya luar. Kamera menangkap citra, sistem menampilkan di LCD 3,5 inci, dan pengguna dapat menyimpan dokumentasi ke Micro SD dalam format foto (JPEG) dan video (AVI).

Mengapa pendekatan ini penting untuk jangka panjang?

1. Mengurangi pembongkaran yang tidak perlu
   Setiap pembongkaran berarti peluang human error: gasket tidak rapat, torsi baut tidak sesuai, atau alignment bergeser. Dengan inspeksi visual dulu, pembongkaran dilakukan hanya ketika memang perlu.

2. Dokumentasi objektif untuk audit dan perbaikan berulang
   Banyak keputusan maintenance lahir dari “pengalaman senior”. Itu baik, tetapi audit sering minta bukti. Foto/video kondisi internal sebelum–sesudah pembersihan atau perbaikan membantu membuat keputusan lebih defensible.

3. Deteksi dini sebelum gagal total
   Retak kecil, karat awal, atau endapan tipis bisa terlihat duluan sebelum gejalanya muncul di parameter proses. Dalam operasi nyata, menemukan masalah lebih awal hampir selalu lebih murah daripada menunggu sampai failure.

Jika dibanding metode konvensional (membongkar, atau inspeksi dari luar), borescope memberi “mata” di dalam sistem tanpa menambah variabel baru ke proses. Ini bukan sekadar fitur—ini perubahan cara kerja: dari reaktif menjadi lebih proaktif, dari dugaan menjadi observasi.

PCE-VE 200SV1 dan Nilai Uniknya untuk Inspeksi Harian

PCE-VE 200SV1 adalah kamera inspeksi (borescope) untuk pemeriksaan nondestruktif pada area sulit dijangkau. Dari informasi spesifikasi pada materi resmi yang Anda lampirkan, perangkat ini menonjol karena kombinasi yang seimbang: probe 9 mm, layar 3,5 inci, penyimpanan ke Micro SD, fungsi rotasi/mirror gambar, zoom hingga 4×, serta pencahayaan LED pada kepala kamera.

Yang membuatnya “istimewa” dalam praktik kerja lapangan (bukan sekadar daftar fitur) adalah:

• Dokumentasi cepat di tempat: foto JPEG dan video AVI bisa langsung disimpan untuk kebutuhan laporan QA/QC, maintenance log, atau investigasi insiden.

• Pencahayaan terintegrasi dan bisa diatur: LED membantu inspeksi di ruang gelap; kontrol kecerahan manual membantu mengurangi risiko gambar overexposure.

• Probe yang “pushable” dan malleable: kabel/probe dapat didorong dan dibentuk sesuai kebutuhan jalur inspeksi, berguna pada routing pipa yang tidak lurus.

• Ketersediaan side camera dan front camera (berdasarkan data “sight depth” yang memisahkan keduanya): ini membantu saat Anda perlu melihat area samping di ruang sempit, misalnya dinding pipa atau sisi komponen.

Bagi banyak tim, keunggulan alat seperti ini bukan pada “fitur tercanggih”, tetapi pada “alat yang sering kepakai” karena cepat, jelas, dan hasilnya bisa disimpan.

Desain dan Ergonomi: Ukuran Probe, Ketahanan Lapangan, dan Batas Lingkungan Kerja

Secara fisik, PCE-VE 200SV1 memakai layar LCD 3,5 inci sebagai pusat interaksi, dengan probe/kabel kamera sepanjang 1 meter. Data resmi menyebut diameter kabel/probe 9 mm (0,4 inci), yang umum untuk inspeksi pipa atau celah mekanik yang tidak terlalu sempit. Panjang 1 meter cukup realistis untuk inspeksi internal komponen mesin, housing pompa, pipa pendek, atau jalur akses panel.

Catu daya menggunakan baterai Li-ion dengan kapasitas 2600 mAh. Angka kapasitas ini penting sebagai acuan lapangan: semakin sering Anda menyalakan LED pada brightness tinggi atau merekam video panjang, konsumsi daya biasanya lebih besar. Praktik baiknya:

• Isi penuh sebelum inspeksi lapangan yang panjang.

• Bawa opsi pengisian/backup sesuai SOP (misalnya adaptor USB yang disertakan) terutama bila inspeksi dilakukan di area yang jauh dari workstation.

Batas lingkungan operasi juga krusial dan sering diabaikan. Materi resmi menyebut:

• Kondisi operasi umum: -10 hingga 40 °C, kelembapan relatif < 75%.

• Kondisi probe dan unit utama (ambient conditions):

  • Probe di udara: -10 hingga 50 °C

  • Probe di air: 5 hingga 50 °C

  • Unit utama di udara: -10 hingga 50 °C

  • Kelembapan relatif (probe dan unit utama): 15 hingga 90%

Ada juga ketahanan terhadap intrusi untuk probe: IP67 (untuk air, minyak, dan debu), sementara unit utama dicatat “tahan hujan tertiup angin (kompartemen baterai harus tertutup)” dan “tidak untuk di bawah air”. Ini penting saat tim WTP/WWTP atau proses kimia bekerja di area basah: probe boleh masuk ke area berair sesuai batasnya, tetapi bodi utama tetap harus dijaga agar tidak terendam.

Antarmuka dan Pengalaman Pengguna: Layar 3,5 Inci, Navigasi, dan Bahasa

Pengalaman memakai borescope ditentukan oleh dua hal: seberapa cepat gambar “kebaca” dan seberapa mudah operator mengontrol tampilan. PCE-VE 200SV1 menggunakan LCD 3,5 inci sebagai display utama. Untuk pekerjaan inspeksi, ukuran 3,5 inci biasanya pas untuk handheld: cukup besar untuk mengamati detail kasar (retak, kerak, residu), tetapi masih ringkas untuk dibawa ke area sempit.

Dari spesifikasi yang Anda lampirkan, fitur antarmuka yang relevan antara lain:

• Fungsi rotasi gambar 180° dan mirror: membantu saat orientasi probe berubah. Ini sering terjadi saat probe melewati belokan atau operator harus memutar tangan.

• Freeze function: memungkinkan operator “membekukan” tampilan untuk mengecek detail tanpa harus menjaga probe tetap diam.

• Zoom hingga 4×: berguna untuk melihat detail, meski perlu diingat bahwa zoom digital biasanya memperbesar tampilan, bukan menambah detail optik. Namun, untuk kebutuhan identifikasi cepat (misalnya memastikan ada endapan atau tidak), fitur ini tetap membantu.

• Dukungan bahasa menu: English, German, Spanish, French, Russian, Japanese, Simplified Chinese, Traditional Chinese. Dukungan bahasa ini memudahkan tim multinasional atau area pabrik yang memakai SOP lintas negara.

Dalam workflow lapangan, kombinasi freeze + rotasi/mirror sering menjadi “penyelamat”: operator bisa mengambil posisi terbaik, freeze, lalu memutuskan apakah perlu foto/video untuk bukti.

Fitur Kunci yang Paling Terasa Manfaatnya Saat Inspeksi

Berikut fitur yang tercantum pada data resmi dan manfaat praktisnya di lapangan:

• Pencahayaan LED pada kepala kamera (4 LED depan, 2 LED samping)
  Manfaat: visibilitas stabil di ruang gelap; pencahayaan samping membantu melihat dinding/permukaan pada sudut tertentu.

• Kontrol kecerahan manual
  Manfaat: mengurangi overexposure saat objek memantulkan cahaya (misalnya permukaan metal basah), sehingga detail tidak “putih semua”.

• Foto dan video tersimpan ke Micro SD
  Manfaat: dokumentasi cepat untuk laporan, bukti tindakan korektif, atau training. Operator tidak perlu “mengandalkan ingatan”.

• Resolusi foto JPEG 1600×1200, video AVI 640×480
  Manfaat: foto dengan resolusi lebih tinggi cocok untuk dokumentasi detail, sementara video cukup untuk merekam alur inspeksi (misalnya saat probe bergerak menyusuri pipa).

• Rotasi 180° dan mirror
  Manfaat: mempercepat interpretasi gambar dan mengurangi salah baca arah/posisi cacat.

• Sight depth yang dipisahkan untuk front camera dan side camera
  Data resmi mencantumkan:

  • Front camera: 15–100 mm

  • Side camera: 3–50 mm
    Manfaat: memberi panduan jarak ideal agar gambar tajam. Side camera sangat berguna bila targetnya “dinding” atau “sisi” area inspeksi pada jarak dekat.

Intinya, fitur-fitur ini menghemat waktu karena operator lebih cepat mendapatkan gambar yang dapat diinterpretasi dan dapat dibuktikan (saved file), bukan hanya “saya lihat tadi ada kerak”.

Kontrol Eksternal dan Integrasi Sistem: USB, TV Out, dan Alur Data

Untuk banyak organisasi, alat yang baik adalah alat yang hasilnya bisa masuk ke sistem data. PCE-VE 200SV1 menyediakan:

• Antarmuka: Micro USB 2.0, TV out, dan slot Micro SD.

• Media penyimpanan: Micro SD card.

Skema integrasi yang paling realistis biasanya:

1. Rekam foto/video ke Micro SD di lapangan.

2. Pindahkan file ke PC untuk:

   • laporan maintenance,

   • lampiran CAPA/Deviations (farmasi/biotek),

   • dokumentasi inspeksi CIP/SIP (F&B tertentu),

   • arsip untuk audit internal/eksternal.

Format AVI dan JPEG umumnya mudah dibuka di banyak komputer tanpa software khusus. TV out (PAL) bisa dipakai bila Anda ingin menampilkan inspeksi ke layar lebih besar secara langsung (misalnya saat training teknisi atau diskusi cepat di ruang maintenance). Ini membantu kolaborasi: operator melihat langsung, supervisor bisa menilai tanpa harus bergantian memegang unit.

Jika organisasi Anda memakai sistem LIMS atau platform manajemen maintenance (CMMS), file foto/video dapat dilampirkan sebagai evidence pada work order. Nilainya terasa ketika ada inspeksi ulang: tim bisa membandingkan kondisi “sebelum–sesudah” dengan visual, bukan sekadar catatan teks.

Spesifikasi Teknis Lengkap PCE-VE 200SV1

Analogi sederhana untuk membantu memahami angka-angka di atas:

• Diameter 9 mm itu kira-kira setebal pensil besar. Jadi alat ini cocok untuk lubang/pipa yang tidak terlalu kecil, tapi tetap cukup ringkas untuk banyak ruang sempit mesin.

• Sight depth 15–100 mm (kamera depan) berarti fokus optimal biasanya saat objek berada beberapa sentimeter dari lensa. Untuk side camera yang 3–50 mm, Anda bisa “mengintip dinding pipa” dari jarak sangat dekat—ini sering lebih relevan untuk inspeksi kerak atau korosi.

• IP67 pada probe artinya probe punya perlindungan kuat terhadap debu dan bisa tahan kondisi basah sesuai batas yang disebutkan, tetapi unit utama tetap bukan untuk dicelupkan.

Panduan Memilih Komponen Tambahan dan Menyiapkan Inspeksi

Karena PCE-VE 200SV1 adalah perangkat dengan probe 9 mm dan panjang 1 m (tidak modular dalam data yang Anda kirim), “komponen tambahan” yang paling relevan biasanya adalah aksesori operasional dan perencanaan inspeksi, bukan mengganti probe. Berikut panduan ringkas agar hasil inspeksi lebih konsisten.

Tabel ringkas: kondisi inspeksi dan contoh aplikasi

Aksesori yang biasanya membantu (umum, bukan klaim bawaan)

• Micro SD card (kapasitas sesuai kebutuhan dokumentasi).

• Lampu kerja tambahan untuk area kerja operator (bukan untuk kamera, tapi untuk keamanan kerja).

• Lap microfiber dan cairan pembersih yang sesuai SOP untuk membersihkan probe setelah kontak dengan fluida (ingat batas ketahanan fluida: machine oil, light oil, saline 5%).

• Pelindung/soft case untuk transportasi.

Faktor yang memengaruhi kualitas hasil

• Jarak ke objek: patuhi kisaran sight depth agar gambar lebih tajam.

• Pantulan permukaan: metal basah memantulkan LED; turunkan brightness manual.

• Kebersihan lensa/probe: residu tipis dapat membuat gambar “foggy”.

• Getaran: pakai freeze dan ambil foto saat tangan stabil.

Dua Skenario Pemakaian yang Realistis di Lapangan

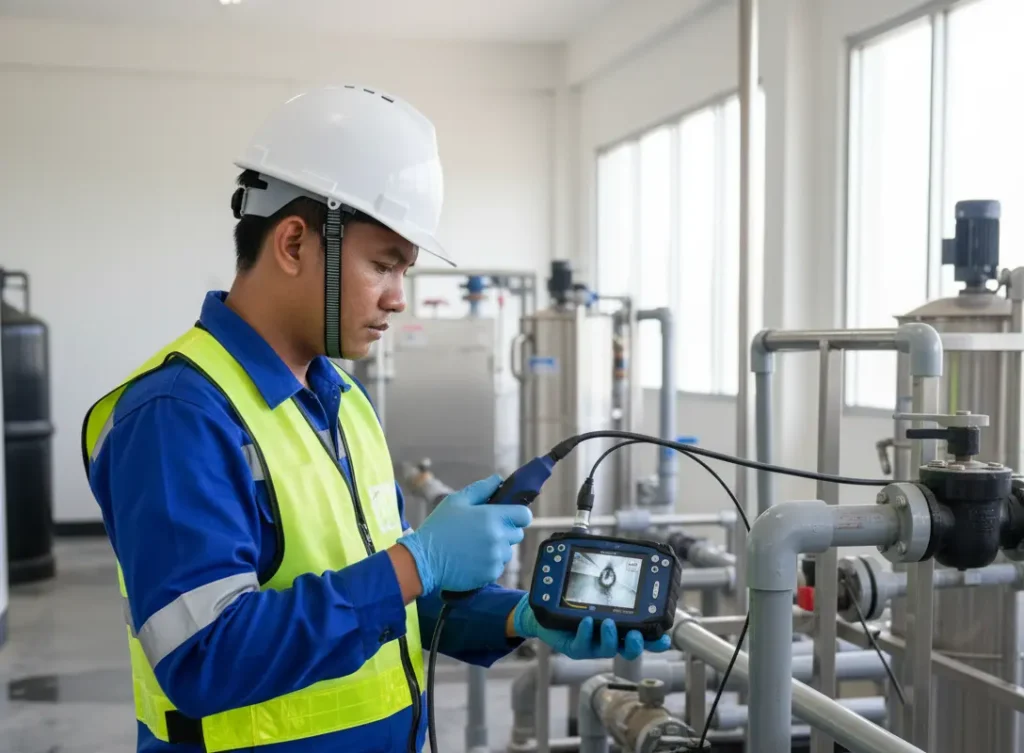

Studi kasus 1: WWTP mengurangi waktu troubleshooting jalur dosing

Sebuah tim operasi WWTP mengalami fluktuasi dosis bahan kimia (misalnya koagulan) dan tekanan pompa yang naik turun. Biasanya mereka menebak: “pompa lemah” atau “flowmeter error”. Setelah beberapa kejadian, mereka melakukan inspeksi visual internal pada segmen pipa pendek dan elbow yang sering jadi titik penumpukan. Dengan borescope seperti PCE-VE 200SV1, operator memasukkan probe 9 mm melalui port inspeksi/akses yang tersedia dan menemukan adanya penyempitan akibat deposit di dinding pipa (tampak jelas dengan side view pada jarak dekat). Mereka mendokumentasikan kondisi dengan foto, lalu melakukan pembersihan terarah hanya pada segmen bermasalah.

Dampak praktisnya: troubleshooting menjadi lebih cepat karena akar masalah terlihat, bukan ditebak. Tim juga punya bukti visual untuk menyelaraskan tindakan (cleaning schedule) dengan kondisi aktual, bukan hanya interval waktu.

Studi kasus 2: Pabrik minuman menambah bukti visual untuk investigasi kualitas

Dalam produksi minuman, deviasi rasa atau kontaminasi sering memicu investigasi: apakah ada residu proses tertinggal di jalur tertentu? Pada area sempit (dead space atau jalur pendek), inspeksi eksternal tidak membantu. Dengan borescope, tim QA bersama maintenance dapat melakukan inspeksi visual di titik kritis tanpa membongkar banyak bagian. Foto resolusi 1600×1200 digunakan untuk lampiran investigasi internal, sementara video AVI merekam jalur inspeksi untuk menunjukkan konteks lokasi residu.

Nilai tambahnya bukan sekadar “ketemu atau tidak ketemu residu”, tetapi meningkatkan kualitas bukti di laporan investigasi. Ini membantu komunikasi antar tim (QA, produksi, engineering) dan membuat keputusan perbaikan lebih terarah.

Panduan Cara Menggunakan PCE-VE 200SV1 Langkah Demi Langkah

Berikut alur kerja yang bisa dijadikan SOP sederhana, menyesuaikan masalah umum di WTP/WWTP: deposit/kerak yang menyempitkan pipa dosing.

1. Persiapan dan keamanan kerja

   • Pastikan area aman (lock-out/tag-out bila diperlukan).

   • Pastikan unit utama tidak berisiko terendam. Ingat: unit utama tidak untuk di bawah air.

   • Cek baterai (2600 mAh) dan siapkan Micro SD untuk penyimpanan.

2. Siapkan titik akses inspeksi

   • Gunakan port inspeksi, sambungan yang bisa dibuka, atau titik yang aman sesuai SOP.

   • Bersihkan bibir akses agar kotoran luar tidak ikut masuk dan mengganggu lensa.

3. Nyalakan perangkat dan atur tampilan

   • Pastikan layar LCD 3,5 inci terlihat jelas.

   • Atur brightness LED secara manual dari level rendah dulu untuk mencegah silau.

4. Masukkan probe secara perlahan

   • Karena probe bersifat pushable dan malleable, arahkan dengan lembut mengikuti jalur.

   • Hindari memaksa pada belokan tajam untuk mengurangi risiko tersangkut.

5. Observasi dan stabilisasi gambar

   • Manfaatkan fungsi rotasi 180° dan mirror saat orientasi gambar membingungkan.

   • Gunakan freeze function saat menemukan area mencurigakan agar detail bisa dianalisis tanpa gerakan tangan.

6. Dokumentasikan temuan

   • Ambil foto (JPEG 1600×1200) untuk bukti detail deposit/kerak.

   • Rekam video (AVI 640×480) jika perlu menunjukkan konteks lokasi (misalnya deposit terjadi setelah elbow tertentu).

7. Akhiri inspeksi dan rawat probe

   • Tarik probe perlahan.

   • Bersihkan probe sesuai SOP (perhatikan ketahanan fluida yang dinyatakan: machine oil, light oil, saline 5%).

   • Simpan file dari Micro SD ke folder terstruktur (tanggal–lokasi–work order).

8. Tindak lanjut berbasis bukti

   • Jika deposit terlokalisasi, lakukan pembersihan terarah pada segmen tersebut.

   • Simpan foto “sebelum–sesudah” untuk evaluasi efektivitas tindakan.

Workflow ini sederhana, tetapi konsisten menghasilkan bukti visual yang bisa dipakai untuk keputusan teknis dan pelaporan.

Kesimpulan dan Rekomendasi

PCE-VE 200SV1 adalah borescope yang fokus pada kebutuhan inti inspeksi nondestruktif: melihat area sulit dijangkau, mengatur pencahayaan, menstabilkan tampilan, lalu menyimpan bukti foto/video. Spesifikasi yang menonjol dari data resmi yang Anda lampirkan mencakup probe 9 mm sepanjang 1 m, layar 3,5 inci, penyimpanan Micro SD, foto JPEG 1600×1200, video AVI 640×480, fitur rotasi/mirror, freeze, zoom hingga 4×, serta probe dengan proteksi IP67. Batas lingkungan operasi dan catatan penting soal unit utama yang tidak untuk terendam juga membuatnya lebih mudah diintegrasikan ke SOP lapangan.

Rekomendasi pengguna yang paling diuntungkan:

• Tim maintenance dan QA/QC yang butuh bukti visual cepat tanpa bongkar besar.

• WTP/WWTP yang sering berurusan dengan fouling, deposit, atau inspeksi jalur sempit.

• Farmasi/biotek dan F&B yang memerlukan dokumentasi untuk investigasi dan audit internal.

• Teaching lab dan lab riset terapan untuk pembelajaran inspeksi nondestruktif berbasis visual.

Jika kebutuhan Anda adalah inspeksi internal rutin dengan dokumentasi yang rapi dan workflow data yang sederhana (Micro SD/USB), perangkat ini relevan. Jika kebutuhan Anda membutuhkan probe lebih kecil dari 9 mm atau panjang jauh di atas 1 m, maka Anda perlu mempertimbangkan model lain yang memang ditujukan untuk diameter/akses yang lebih ekstrem.

FAQ singkat

1. Apakah probe PCE-VE 200SV1 bisa terkena air?
   Probe memiliki proteksi IP67 dan pada data resmi disebut bisa digunakan pada kondisi “in water” dengan batas suhu 5–50 °C. Namun unit utama tidak untuk di bawah air.

2. Format file apa yang dihasilkan?
   Foto disimpan sebagai JPEG (1600×1200) dan video sebagai AVI (640×480).

3. Apakah hasil inspeksi bisa ditampilkan ke layar lain?
   Ada TV out (PAL) pada spesifikasi, sehingga memungkinkan penayangan ke perangkat yang mendukung input tersebut.

4. Berapa diameter probe/kabel kameranya?
   Diameter kabel/probe tercantum 9 mm (0,4 inci).

5. Apakah alat ini mendukung banyak bahasa menu?
   Ya, tercantum beberapa bahasa termasuk English, German, Spanish, French, Russian, Japanese, Simplified Chinese, dan Traditional Chinese.

6. Untuk apa fungsi rotasi dan mirror?
   Untuk membantu orientasi gambar saat probe berputar/berbelok, sehingga interpretasi visual lebih mudah dan konsisten.
