Inspeksi Getaran Lapangan: PCE-VT 1100M Dengan Sensor Magnet Dan Fungsi Hold

Bayangkan sebuah pompa sirkulasi di unit pengolahan air limbah yang tiba-tiba bergetar lebih keras dari biasanya. Operator mendengar bunyi “dengung” halus yang kian sering, namun mesin masih berputar dan produksi tak boleh berhenti. Pertanyaannya: apakah ini tanda awal ketidakseimbangan, bantalan aus, atau sekadar getaran sementara? Menunda pemeriksaan berarti mengambil risiko downtime tak terduga.

Solusi yang paling masuk akal adalah memotret kondisi getaran secara cepat di titik kritis—langsung di lapangan—lalu membandingkannya setelah tindakan perbaikan. Itulah peran meter getaran portabel: memberi angka yang dapat diandalkan untuk percepatan, kecepatan, dan simpangan getaran, pada rentang frekuensi yang relevan dengan mesin industri.

Accelerometer PCE-VT 1100M dirancang tepat untuk kebutuhan ini. Alat genggam ini mengukur tiga parameter utama getaran, memiliki fungsi hold untuk mempertahankan hasil pembacaan terakhir, bekerja dengan baterai kancing yang mudah diperoleh, dan dilengkapi sensor magnet untuk pemasangan cepat di permukaan feromagnetik. Spesifikasi detailnya tercantum resmi oleh PCE Instruments, termasuk rentang ukur, akurasi, hingga ruang lingkup pengiriman unit.

Mengenal teknologi dari produk tersebut

Teknologi inti PCE-VT 1100M adalah akselerometer—sensor yang mengubah percepatan mekanik menjadi sinyal listrik. Perangkat kemudian memproses sinyal ini menjadi tiga besaran yang familier dalam monitoring kondisi mesin:

• Percepatan (m/s², nilai puncak) sensitif terhadap benturan, cacat gigi, atau kejadian frekuensi tinggi.

• Kecepatan getaran (mm/s, nilai efektif/rms) adalah parameter standar untuk menilai tingkat keparahan getaran keseluruhan poros dan rumah bantalan.

• Displacement atau simpangan (mm p-p) memberikan gambaran amplitudo osilasi pada frekuensi lebih rendah.

Pengukuran dilakukan pada rentang frekuensi industri umum: percepatan dan kecepatan 10 Hz hingga 1 kHz, sedangkan simpangan 10 hingga 500 Hz. Rentang ini menutupi mayoritas fenomena yang ingin ditangkap pada motor, pompa, kipas, dan gearbox skala kecil-menengah.

Untuk jangka panjang, pemantauan getaran membantu:

• mengidentifikasi ketidakseimbangan, misalignment, dan kerusakan bantalan lebih dini,

• memvalidasi kondisi mesin setelah perbaikan,

• menyusun tren sederhana manual berdasarkan pembacaan berkala di titik yang sama.

Dibanding metode konvensional seperti “rasa tangan” atau mendengar suara, pendekatan berbasis getaran memberikan angka yang konsisten dan dapat diaudit. Operator baru pun bisa mengikuti standar pengukuran yang sama dari waktu ke waktu.

Spesifikasi Dan Fitur Produk

PCE-VT 1100M adalah meter getaran pena (pen-type) yang ringkas. Ia membaca percepatan, kecepatan, dan simpangan dalam satuan metrik saja, menyimpan hasil terakhir (hold), dan mematikan diri otomatis untuk menghemat baterai. Paketnya mencakup sensor magnet, probe standar 10 mm, baterai, dan kotak pembawa—praktis untuk inspeksi rute di pabrik.

Apa yang membuatnya istimewa dibanding banyak meter getaran pemula?

• Satu alat untuk tiga parameter dengan rentang frekuensi yang tepat guna industri.

• Desain genggam yang sangat ringan sehingga nyaman dibawa dan digunakan pada ruang sempit.

• Termasuk sensor magnet sehingga pemasangan di housing mesin menjadi cepat dan repeatable, tanpa perlu menekan probe secara konstan.

• Fungsi hold yang mempertahankan nilai pengukuran terakhir selama sekitar 20 detik—cukup untuk mencatat manual tanpa panik. Manual resmi menegaskan fitur HOLD ini dan cara mengaktifkan backlight.

Desain dan ergonomi

Bentuknya memanjang seperti pena dengan ujung probe di sisi depan, tombol daya/ukur yang besar, dan tombol A/V/D untuk memilih parameter (Acceleration/Velocity/Displacement). Dimensi fisiknya 155 × 24 × 18,7 mm dengan massa sekitar 40 g (termasuk baterai). Nyaris tak terasa di saku jas kerja.

Untuk catu daya, alat ini memakai 2 baterai kancing CR2032 6 V dengan daya tahan sekitar 5 jam pada operasi kontinu. Ini cocok untuk rute inspeksi berkala di beberapa titik mesin. Jika inspeksi berlangsung seharian, sediakan baterai cadangan; menggantinya mudah dan baterai CR2032 umum di pasaran.

Lingkungan operasi yang direkomendasikan adalah 0 hingga 40 °C dengan kelembapan relatif 0 hingga 84%. PCE tidak menyebutkan peringkat IP tertentu untuk perlindungan debu/air, sehingga penggunaan di lingkungan basah sebaiknya dihindari; simpan alat di kotak pembawanya saat tidak digunakan.

Antarmuka dan pengalaman pengguna

Antarmuka PCE-VT 1100M dibuat sesederhana mungkin: layar LCD dengan waktu respons sekitar 1 detik, satu tombol daya/ukur, dan satu tombol A/V/D untuk berpindah parameter. Untuk bekerja di area gelap, backlight layar dapat diaktifkan dengan kombinasi tombol sesuai panduan manual. Indikator baterai tampil di sudut layar.

Alur pengoperasiannya singkat:

1. Pilih parameter (A/V/D).

2. Tempelkan ujung sensor (atau dudukan magnet) tegak lurus permukaan yang diukur.

3. Tekan dan tahan tombol ukur selama proses; saat dilepas, nilai terakhir otomatis ditahan (hold) sekitar 20 detik.

4. Layar akan mati otomatis jika tidak ada aktivitas untuk menghemat baterai.

Fitur kualitas hidup yang tersedia:

• hold/auto-read: menahan nilai terakhir di layar untuk dicatat,

• auto-off: mati otomatis setelah sekitar 20 detik tanpa aktivitas,

• backlight: untuk kondisi minim cahaya.

Perlu dicatat, model ini tidak memiliki memori logging internal untuk menyimpan banyak set data atau antarmuka transfer data ke PC. Manual menyatakan data tidak dapat disimpan di perangkat; pengguna perlu mencatat hasil secara manual atau memotret layar.

Fitur-fitur cerdas/unggulan

• Pengukuran tiga parameter dalam satu unit. Memilih parameter yang tepat mempercepat diagnosa: percepatan untuk kejutan/benturan, kecepatan untuk tingkat keparahan umum, dan simpangan untuk osilasi frekuensi rendah.

• Rentang frekuensi yang luas (10 Hz–1 kHz untuk A dan V; 10–500 Hz untuk D) memastikan relevansi terhadap kondisi mesin yang umum ditemui.

• Akurasi yang jelas didefinisikan: percepatan ≤3%, kecepatan ±5% ±2 digit, simpangan +10/-20% pada 10–20 Hz dan ±5% pada 20–1000 Hz. Pengetahuan akurasi membantu membuat batas toleransi saat trending.

• Sensor magnet di paket pengiriman: pemasangan cepat dan lebih repeatable dibanding hanya menekan probe tangan, terutama pada housing motor atau pompa baja.

• Backlight dan indikator baterai memudahkan inspeksi di ruang servis yang minim cahaya.

Kontrol eksternal dan integrasi sistem

PCE-VT 1100M tidak menyediakan port komunikasi ke komputer maupun perangkat lunak analisis—ini alat inspeksi spot-check yang ringan. Karena itu, strategi integrasinya mengandalkan pencatatan manual ke lembar inspeksi, spreadsheet, atau aplikasi mobile CMMS/LIMS internal. Dengan workflow yang konsisten (titik ukur, parameter, satuan, waktu), tren sederhana tetap dapat dibangun dan diaudit dari waktu ke waktu meski tanpa data logger internal. Manual menegaskan alat tidak menyimpan data secara internal.

Jika Anda memerlukan pencatatan otomatis atau ekspor data ke Excel/LIMS, pertimbangkan model yang memiliki logging dan antarmuka PC. Namun untuk keperluan inspeksi cepat, PCE-VT 1100M menawarkan kepraktisan dan kecepatan yang sulit ditandingi alat yang lebih kompleks.

Spesifikasi teknis lengkap

Tabel berikut merangkum spesifikasi resmi PCE-VT 1100M.

Penjelasan awam:

• Percepatan puncak hingga 199,9 m/s² berarti alat sanggup menangkap kejutan/benturan yang cukup kuat di frekuensi tinggi—berguna saat menilai kondisi bantalan.

• Kecepatan getaran hingga 199,9 mm/s (rms) jauh melampaui level keparahan tipikal di mesin utilitas; artinya, pembacaan Anda tidak mudah “over range”.

• Simpangan maksimum 1,999 mm p-p pada frekuensi rendah membantu melihat osilasi poros besar yang biasanya terkait ketidakseimbangan.

• Rentang frekuensi 10 Hz–1 kHz mencakup mayoritas fenomena getaran mesin industri kecil-menengah.

Panduan memilih komponen tambahan

Karena PCE-VT 1100M sudah mencakup sensor magnet dan probe standar, komponen tambahan utamanya bersifat opsional untuk kenyamanan dan jaminan mutu.

Tabel ringkas pemilihan parameter dan contoh aplikasi

Aksesori yang relevan

• PCE-VT-NF-45 (opsional, sensor jarum 45 mm) untuk titik sempit yang sulit dijangkau.

• Sertifikat kalibrasi ISO (opsional) untuk kepatuhan audit. Kedua item tersedia di halaman produk PCE-VT 1100/1100M.

Faktor yang memengaruhi hasil

• Titik ukur yang tidak konsisten akan menghasilkan variasi signifikan. Gunakan sensor magnet agar posisi lebih repeatable.

• Tekanan tangan pada probe terlalu lemah/kuat dapat memengaruhi transmisi getaran. Manual menyarankan menekan kuat dan tegak lurus permukaan.

• Pastikan frekuensi fenomena yang ingin dinilai masih dalam rentang alat (10 Hz–1 kHz untuk A dan V; 10–500 Hz untuk D).

• Suhu/kelembapan ekstrem dan lingkungan basah di luar spesifikasi dapat menurunkan keandalan pembacaan.

Panduan cara menggunakan produk langkah demi langkah

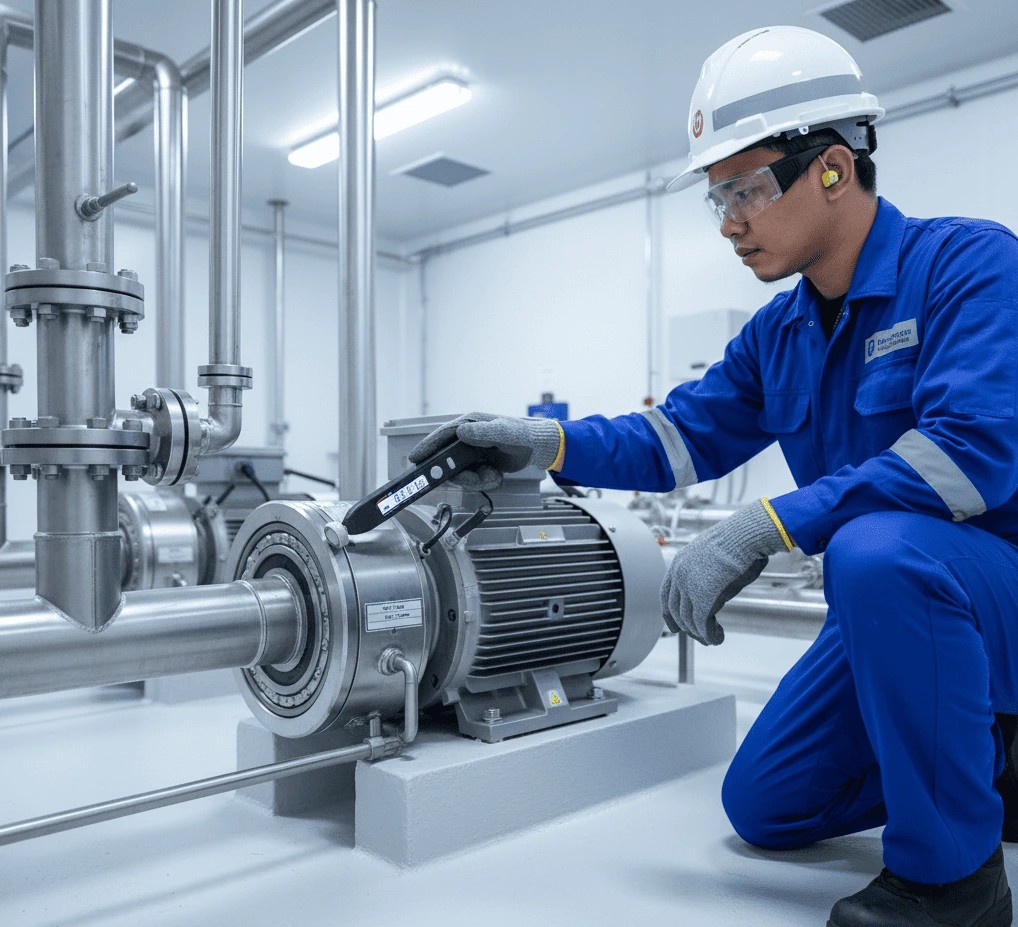

Contoh skenario: Anda operator WWTP yang mencurigai pompa transfer mengalami ketidakseimbangan atau bantalan aus.

1. Siapkan alat dan baterai cadangan. Pastikan lingkungan operasi berada dalam 0–40 °C dan tidak terkena percikan air langsung.

2. Tentukan titik ukur tetap pada housing bantalan pompa (arah radial). Bila memungkinkan, gunakan sensor magnet untuk pemasangan yang konsisten.

3. Nyalakan alat. Untuk area gelap, aktifkan backlight sesuai instruksi manual (kombinasi tombol A/V/D + power saat alat mati).

4. Pilih parameter kecepatan (V) karena ini paling cocok untuk menilai level keparahan umum. Tekan dan tahan tombol ukur; lepaskan setelah pembacaan stabil beberapa detik. Nilai akan tertahan sekitar 20 detik. Catat angka, satuan, titik ukur, dan waktu di lembar inspeksi.

5. Ulangi di parameter percepatan (A) dan simpangan (D) jika ingin diagnosa lebih detail, terutama ketika mencurigai benturan bantalan (percepatan) atau ketidakseimbangan (simpangan). Pastikan permukaan bersih dan probe tegak lurus.

6. Bandingkan nilai sebelum dan sesudah tindakan perbaikan (misal penggantian bantalan atau balancing ulang). Gunakan titik ukur dan parameter yang sama untuk menjaga konsistensi.

7. Dokumentasikan tren sederhana di spreadsheet internal (tanggal, jam, titik, parameter, rpm mesin bila tersedia). Meski alat tidak menyimpan data, konsistensi catatan manual sudah cukup untuk memantau tren.

Tips keselamatan:

• Jangan mengukur pada permukaan panas, basah, atau berputar terbuka tanpa pelindung.

• Matikan alat saat berpindah lokasi untuk menghemat baterai; auto-off akan membantu jika terlupa.

Kesimpulan dan rekomendasi

PCE-VT 1100M adalah pilihan tepat untuk inspeksi getaran cepat yang akurat dan praktis. Keunggulan intinya:

• tiga parameter dalam satu alat dengan rentang frekuensi yang relevan,

• fungsi hold dan auto-off yang memudahkan pencatatan lapangan,

• paket aksesori yang siap pakai, termasuk sensor magnet dan probe standar,

• desain sangat ringkas dan ringan.

Siapa yang paling diuntungkan?

• Lab QA/QC dan teaching lab yang memerlukan alat demonstrasi pemantauan kondisi mesin secara praktis.

• Unit pengolahan air minum/limbah yang perlu mengecek pompa dan blower tanpa menghentikan proses.

• Fasilitas farmasi/biotek, F&B, dan kimia yang menyusun rute inspeksi sederhana untuk utilitas dan mesin penunjang.

• Akuakultur dan pertanian terotomasi yang memakai blower/pompa kontinu dan ingin mencegah downtime.

Bila kebutuhan Anda adalah pencatatan otomatis ke PC, pilih model dengan data logger dan antarmuka. Namun untuk kebutuhan inspeksi cepat yang konsisten, PCE-VT 1100M memberikan value yang kuat melalui kesederhanaan dan kejelasan spesifikasi.

FAQ singkat

1. Apakah PCE-VT 1100M menyimpan banyak data pengukuran?
   Tidak. Model ini menahan pembacaan terakhir (hold) sekitar 20 detik namun tidak memiliki memori logging internal.

2. Apakah alat ini bisa terhubung ke komputer untuk ekspor data?
   Tidak ada antarmuka PC. Pencatatan dilakukan manual ke lembar inspeksi atau spreadsheet.

3. Kapan sebaiknya saya menggunakan parameter kecepatan, percepatan, atau simpangan?
   Kecepatan untuk keparahan umum getaran mesin; percepatan untuk kejutan/bearing; simpangan untuk osilasi frekuensi rendah dan ketidakseimbangan.

4. Berapa rentang frekuensi yang dicakup alat?
   Percepatan dan kecepatan 10 Hz hingga 1 kHz; simpangan 10 hingga 500 Hz.

5. Apa saja isi paket pengiriman?
   Unit PCE-VT 1100M, sensor magnet, probe standar 10 mm, dua baterai, carrying case, storage box, dan manual pengguna.

6. Apakah ada peringkat IP untuk ketahanan debu/air?
   PCE tidak menyebutkan IP rating. Gunakan di lingkungan kering dalam batas 0–40 °C dan 0–84% RH.
