Inspeksi Pompa Cepat dengan PCE-VT 1100S-ICA (Berkalibrasi ISO)

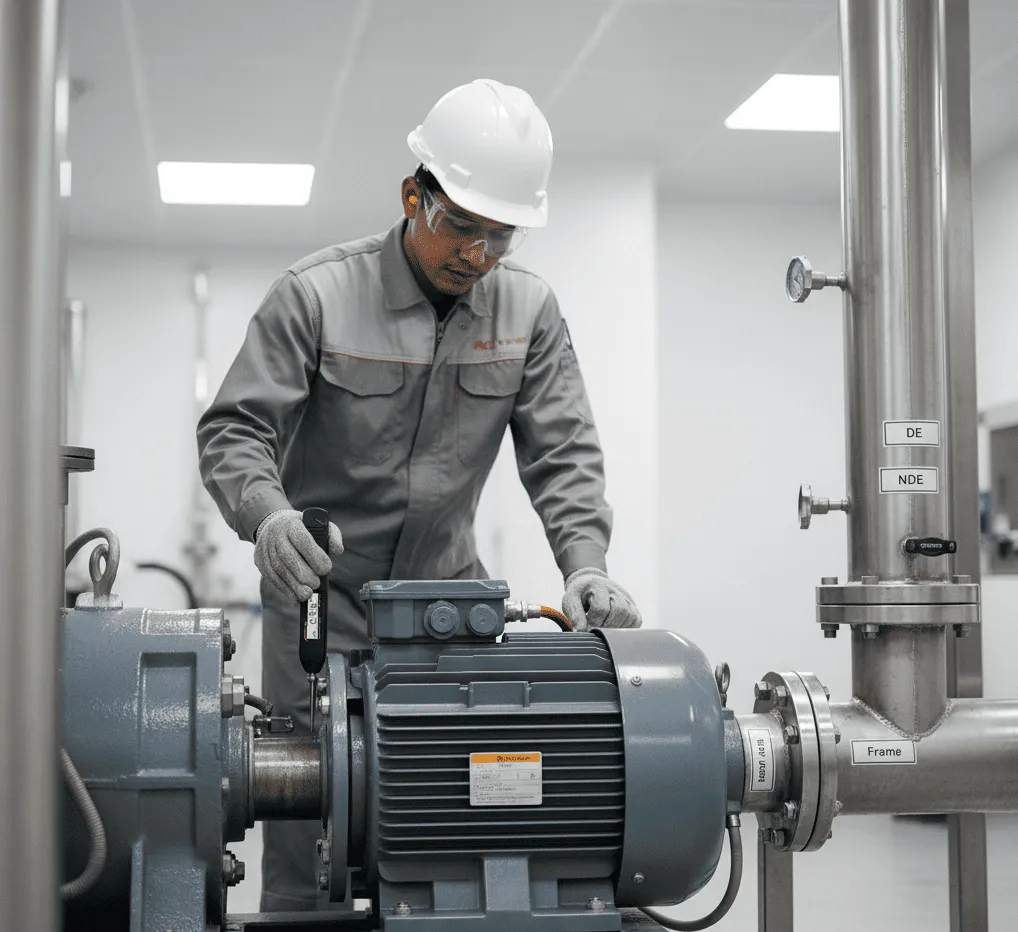

Di area pompa intake instalasi air minum, operator mendengar bunyi mendengung yang tidak biasa. Debit air turun sesekali, sementara panel kontrol tidak menunjukkan alarm listrik. Jika dibiarkan, bantalan pompa bisa aus dan berhenti total—menghentikan suplai air ke pelanggan. Solusi yang masuk akal adalah memeriksa getaran pompa di lokasi dalam hitungan menit, membandingkannya dengan pembacaan sebelumnya, lalu memutuskan apakah unit perlu diseimbangkan atau dijadwalkan perawatan.

Di sinilah accelerometer portabel berguna. Alat ini memudahkan teknisi mengecek percepatan (guncangan), kecepatan getaran, dan simpangan secara cepat dan konsisten. Salah satu opsi praktis adalah PCE-VT 1100S-ICA—paket yang sudah termasuk sertifikat kalibrasi ISO—untuk monitoring kondisi mesin dan troubleshooting yang cepat di lapangan. Produk ini mengukur percepatan, kecepatan, dan perpindahan getaran dalam rentang frekuensi yang relevan untuk diagnosis bantalan, ketidakseimbangan, dan masalah transmisi daya pada motor dan pompa.

Mengenal teknologi pengukuran getaran

Prinsip kerja accelerometer portabel sederhana: ujung sensor (probe) menempel pada housing mesin yang bergetar. Percepatan mekanik diubah menjadi sinyal listrik, diproses oleh rangkaian internal, lalu ditampilkan sebagai tiga besaran umum:

• percepatan (m/s², puncak) untuk mendeteksi benturan/impak,

• kecepatan (mm/s, RMS) yang banyak dipakai sebagai indikator kesehatan umum mesin berputar,

• simpangan/perpindahan (mm p-p) yang sensitif untuk frekuensi rendah (mis. ketidakseimbangan).

Mengapa penting? Pemantauan getaran jangka panjang memungkinkan:

• mendeteksi dini keausan bantalan sebelum gagal,

• mengevaluasi kualitas pemasangan dan alignment,

• mengurangi downtime tak terencana melalui perawatan berbasis kondisi,

• menilai hasil tindakan korektif (mis. balancing) dengan membandingkan nilai sebelum-sesudah.

Dibanding pendekatan konvensional seperti “rasa dan dengar” atau hanya mengandalkan arus motor, pengukuran getaran memberi indikator fisik langsung dari kondisi mekanik. Hasilnya lebih konsisten, bisa diulang, dan dapat didokumentasikan untuk audit.

Spesifikasi Dan Fitur Produk

PCE-VT 1100S-ICA adalah versi PCE-VT 1100S yang dikemas lengkap dengan sertifikat kalibrasi ISO. Ia dirancang untuk penilaian cepat kondisi getaran pada mesin dan sistem produksi. Fitur kuncinya mencakup memori nilai terukur untuk melihat pembacaan sebelumnya, pengukuran percepatan/kecepatan/simpangan, rentang frekuensi luas, operasi baterai, dan auto-shutdown untuk hemat daya.

Apa yang membuatnya istimewa dibanding banyak vibrometer saku lain:

• kombinasi tiga parameter (percepatan, kecepatan RMS, simpangan) dalam satu unit,

• jarum probe 45 mm untuk menjangkau area sempit di mesin/motor, memudahkan titik ukur sulit, sudah termasuk dalam paket, bersama sertifikat kalibrasi ISO, tas, dan baterai, sehingga siap pakai sejak hari pertama,

• fungsi “menyimpan nilai setelah setiap pengukuran” yang membantu teknisi membandingkan hasil antar titik ukur tanpa harus menahan tombol terus-menerus.

Desain dan ergonomi

Secara fisik, PCE-VT 1100S ringkas dan ringan—panjang 155 mm, lebar 24 mm, tebal 18,7 mm, dengan berat sekitar 40 g termasuk baterai. Body ramping memudahkan digenggam atau diselipkan ke saku. Probe jarum 45 mm membantu menyentuh titik sempit di sela pelindung atau sirip motor.

Catu daya menggunakan dua baterai kancing CR2032 (total 6 V). Daya tahan tipikal sekitar 5 jam untuk penggunaan kontinu, dengan fitur mati otomatis setelah 20 detik tidak ada aktivitas untuk menghemat baterai.

Batas lingkungan operasi: 0 sampai +40 °C dan kelembapan 0–84% RH—cukup untuk ruang produksi, ruang pompa, atau area pemeliharaan tertutup. IP rating tidak disebutkan oleh pabrikan; artinya, hindari penggunaan di area basah terbuka tanpa perlindungan tambahan.

Antarmuka dan pengalaman pengguna

Antarmuka menggunakan layar LCD dengan waktu respons sekitar 1 detik—nilai stabil cepat setelah probe ditempel di titik ukur. Terdapat indikator level baterai untuk membantu penjadwalan penggantian baterai. Poin penting lain yang dinyatakan pabrikan: “keeps the value after every measurement”, yang efektif bertindak sebagai fungsi hold otomatis untuk membaca nilai dengan nyaman setelah probe diangkat.

Navigasi dioperasikan melalui tombol fisik sederhana (mode/parameter dan on/off). Pabrikan menekankan kemudahan penggunaan dan operasi berbasis baterai untuk mobilitas tinggi. Tidak ada informasi tentang bahasa UI spesifik—unit mengandalkan simbol/singkatan parameter universal.

Tentang memori: model “S” menyertakan memori nilai terukur untuk melihat pembacaan sebelumnya (memori riwayat singkat). Jumlah set data tidak dinyatakan pada lembar data; gunakan memori ini sebagai referensi cepat di lapangan, bukan sebagai perekam data jangka panjang.

Fitur-fitur unggulan

• Tiga parameter utama dalam satu alat
  Mengukur percepatan (0,01–199,9 m/s² puncak), kecepatan getaran (0,01–199,9 mm/s RMS), dan simpangan (0,001–1,999 mm p-p). Dengan demikian, teknisi bisa memilih parameter yang paling relevan untuk gejala tertentu—misalnya kecepatan RMS untuk pemantauan kesehatan umum bantalan/motor, dan simpangan untuk ketidakseimbangan pada frekuensi rendah.

• Rentang frekuensi luas
  10 Hz–1 kHz untuk percepatan dan kecepatan, serta 10–500 Hz untuk simpangan. Rentang ini menutup area diagnostik umum mesin berputar industri (motor, pompa, kipas, gearbox).

• Akurasi yang dinyatakan
  Percepatan ≤3%, kecepatan ±5% ±2 digit, dan simpangan +10/-20% (10–20 Hz) serta ±5% (20–1000 Hz). Informasi ini membantu menilai ketidakpastian total ketika membandingkan nilai harian dengan baseline.

• Memori nilai sebelumnya
  Berguna untuk membandingkan pembacaan antara titik ukur atau antara hari yang berbeda tanpa perangkat lunak eksternal.

• Auto-shutdown & indikator baterai
  Menghemat daya dan memastikan alat siap saat dibutuhkan.

• Sertifikat kalibrasi ISO
  Varian “-ICA” dikirim beserta sertifikat kalibrasi ISO, memperlancar kebutuhan QA/QC, audit, dan validasi peralatan. Paket juga mencakup probe jarum 45 mm, baterai, tas, boks penyimpanan, dan manual.

Kontrol eksternal dan integrasi sistem

PCE-VT 1100S berfungsi sebagai alat inspeksi cepat; pabrikan tidak menyebutkan antarmuka USB atau perangkat lunak PC untuk ekspor data. Artinya, workflow tipikal adalah membaca/menyalin nilai ke lembar inspeksi manual atau aplikasi CMMS/LIMS secara manual. Jika Anda memerlukan logging berkelanjutan atau ekspor otomatis, pertimbangkan model lain yang mendukung konektivitas komputer dari PCE Instruments. (Spesifikasi ini disimpulkan dari ketiadaan klaim fitur PC/USB pada halaman produk dan datasheet resmi.)

Spesifikasi teknis lengkap

Sumber spesifikasi: datasheet dan halaman resmi PCE-VT 1100S.

Gambaran awam: angka kecepatan RMS 4–7 mm/s pada housing motor biasanya terasa “bergetar jelas” di tangan; nilai puluhan mm/s mengindikasikan masalah serius seperti ketidakseimbangan atau kerusakan bantalan. Simpangan 0,1–0,2 mm p-p pada frekuensi putaran rendah menandakan amplitudo goyangan poros yang sudah perlu diperhatikan. Dengan rentang 0,001–1,999 mm, alat ini tetap sensitif untuk gejala kecil namun sanggup membaca lonjakan besar saat fault memburuk.

Panduan memilih komponen tambahan

Agar sesuai dengan kebutuhan lapangan, pertimbangkan komponen/aksesori berikut:

Tabel ringkas pilihan probe & contoh aplikasi

Referensi aksesori: halaman produk resmi menyebut sensor PCE-VT-NF-10 dan sertifikat kalibrasi sebagai opsi/paket.

Faktor yang memengaruhi hasil:

• kualitas kontak antara ujung probe dan permukaan (gunakan tekanan stabil),

• lokasi titik ukur (konsisten di titik yang sama pada setiap inspeksi),

• kondisi permukaan (hindari cat tebal/karat yang membuat kopling mekanik buruk),

• komponen eksternal yang menambah noise (pipa beresonansi, pelindung getar).

Panduan penggunaan langkah demi langkah

Contoh kasus: pemeriksaan cepat pompa air baku di WTP yang getarannya meningkat.

1. Persiapan keselamatan
   Pastikan izin kerja dan pengamanan rotasi/guard sesuai SOP. Pakai APD dan pastikan akses aman ke titik ukur.

2. Pilih parameter
   Untuk screening umum, pilih kecepatan RMS (mm/s). Parameter ini paling lazim dipakai untuk trend kesehatan mesin berputar.

3. Nyalakan alat
   Pastikan baterai cukup (lihat ikon baterai). Tekan tombol daya; alat siap dalam ±1 detik.

4. Tentukan titik ukur
   Pilih titik di dekat bantalan sisi pompa dan sisi kopling motor. Tandai dengan cat kecil agar konsisten untuk kunjungan berikutnya.

5. Tempelkan probe
   Gunakan jarum 45 mm untuk menjangkau area sempit. Tekan mantap dan tegak lurus permukaan untuk mendapatkan kopling yang baik.

6. Baca nilai
   Tunggu hingga tampilan stabil. Alat akan “menyimpan nilai setelah setiap pengukuran” sehingga Anda dapat mengangkat probe dan membaca dengan nyaman. Catat nilai ke lembar inspeksi.

7. Ulangi di titik lain
   Ukur di bantalan sisi berlawanan dan, bila perlu, pada housing dekat impeller.

8. Bandingkan dengan baseline
   Gunakan memori nilai sebelumnya pada unit untuk perbandingan cepat, lalu masukkan nilai ke spreadsheet/CMMS untuk membuat tren historis.

9. Tindak lanjut
   Jika nilai melonjak signifikan dibanding baseline, pertimbangkan balancing, re-alignment kopling, atau inspeksi bantalan. Jadwalkan inspeksi ulang pasca tindakan untuk memastikan penurunan amplitudo.

Penerapan di berbagai sektor

Walau alat ini identik dengan perawatan mesin, penerapannya luas di lini industri yang Anda kelola:

• Lab QA/QC & riset: memverifikasi performa meja getar kecil, fans/agitator instrumen, dan membangun baseline getaran untuk uji ketahanan.

• Pengolahan air (WTP/WWTP): pompa intake/transfer, blower aerasi, mixer koagulasi—trend mm/s RMS untuk mencegah downtime.

• Farmasi & biotek: motor pompa diafragma, mixer penyangga, screw conveyor granulasi—dukungan audit lewat sertifikat kalibrasi ISO varian -ICA.

• Makanan & minuman (F&B): motor conveyor, pompa ciprat, kompresor kecil, dan unit pengisian; screening harian sebelum shift.

• Industri proses & kimia: kipas eksaust, pompa dosing, dan gearbox; deteksi dini misalignment atau ketidakseimbangan.

• Akuakultur/perikanan: aerator dan pompa sirkulasi kolam—mencegah kegagalan mendadak yang memengaruhi DO.

• Pertanian/hidroponik: pompa nutrisi, blower greenhouse.

• Kosmetik: mixer emulsifikasi; menjaga konsistensi proses dengan mesin yang halus.

Kapan alat ini cocok, kapan perlu model lain?

PCE-VT 1100S-ICA ideal untuk inspeksi cepat, rute harian mingguan, dan troubleshooting on-the-spot. Jika kebutuhan Anda termasuk logging panjang, ekspor otomatis ke PC/LIMS, atau analisis spektral/FFT, pertimbangkan model yang mendukung konektivitas dan fungsi analisis. (PCE-VT 1100S tidak menyebut antarmuka PC.)

Kesimpulan

PCE-VT 1100S-ICA memadukan pengukuran tiga parameter getaran, memori nilai sebelumnya, desain sangat portabel, serta paket siap pakai dengan sertifikat kalibrasi ISO. Spesifikasinya—kecepatan hingga 199,9 mm/s RMS dan rentang frekuensi hingga 1 kHz—cukup untuk sebagian besar mesin berputar di fasilitas air minum/limbah, F&B, farmasi, kimia, dan utilitas pabrik. Jika Anda butuh alat inspeksi cepat yang sederhana dan kredibel untuk rute predictive maintenance, model ini adalah titik awal yang solid. Untuk kebutuhan logging panjang atau integrasi data otomatis, pertimbangkan naik kelas ke vibrometer yang memiliki antarmuka PC.

FAQ

1. Apa perbedaan PCE-VT 1100S dengan PCE-VT 1100?
   Model 1100S memiliki memori nilai terukur untuk melihat pembacaan sebelumnya, sedangkan lini 1100 dasar tidak menonjolkan fitur memori. 1100S juga disediakan dengan opsi paket sertifikat kalibrasi ISO (-ICA).

2. Apakah varian “-ICA” berbeda kinerja dengan versi biasa?
   Secara pengukuran sama; bedanya paket -ICA sudah termasuk sertifikat kalibrasi ISO untuk keperluan QA/QC dan audit. Aksesori lain dalam paket mencakup probe jarum 45 mm, baterai, tas, boks, dan manual.

3. Bisakah data diekspor ke PC atau software?
   Pabrikan tidak menyebutkan port USB atau software PC pada PCE-VT 1100S; gunakan pencatatan manual atau pilih model lain bila memerlukan logging/ekspor digital.

4. Bagaimana masa pakai baterai dan tips hemat daya?
   Dalam operasi kontinu sekitar 5 jam. Fitur auto-off 20 detik membantu menghemat daya saat idle. Simpan baterai cadangan CR2032 dan matikan alat setelah digunakan.

5. Apakah cocok untuk area basah terbuka?
   Batas operasi 0–40 °C, 0–84% RH. Tidak ada IP rating yang dinyatakan; hindari penggunaan di area yang tergenang air atau hujan tanpa pelindung tambahan.

6. Apakah probe hanya untuk permukaan kecil?
   Probe jarum 45 mm memudahkan titik sempit; untuk permukaan mudah diakses, tersedia probe pendek 10 mm sebagai aksesori.
