Jangan Salah Pilih Sensor! Panduan Menentukan Varian PCE-TDS 200 L, M, Atau S Untuk Industri Anda

Di banyak industri, pertanyaan tentang flow meter sering terdengar sederhana: “Butuh ukur flow di pipa.”
Tapi begitu masuk ke pembelian, muncul kebingungan yang sama: pilih sensor yang mana? S, M, atau L?

Kalau Anda baru pertama kali mau membeli clamp-on ultrasonic flow meter, wajar kalau bingung. Karena yang Anda pilih bukan cuma “alatnya”, tapi sensornya—dan itu yang menentukan apakah alat akan pas, stabil, dan bisa dipakai jangka panjang.

Apa Itu Clamp-On Ultrasonic Flow Meter (dan Kenapa Banyak Industri Suka)?

Clamp-on ultrasonic flow meter adalah alat ukur flow yang sensornya ditempel di luar pipa, tanpa harus memotong pipa atau menghentikan proses. Teknologi ini mengukur aliran dengan membaca perbedaan waktu tempuh gelombang ultrasonik yang dikirim searah dan berlawanan dengan aliran fluida—jadi tetap akurat tanpa “mengganggu” sistem.

Karena pemasangannya non-invasive, solusi ini biasanya dipilih ketika:

pipa tidak boleh dibongkar,
downtime mahal,
atau pengukuran perlu dipindah-pindah untuk audit/inspeksi.

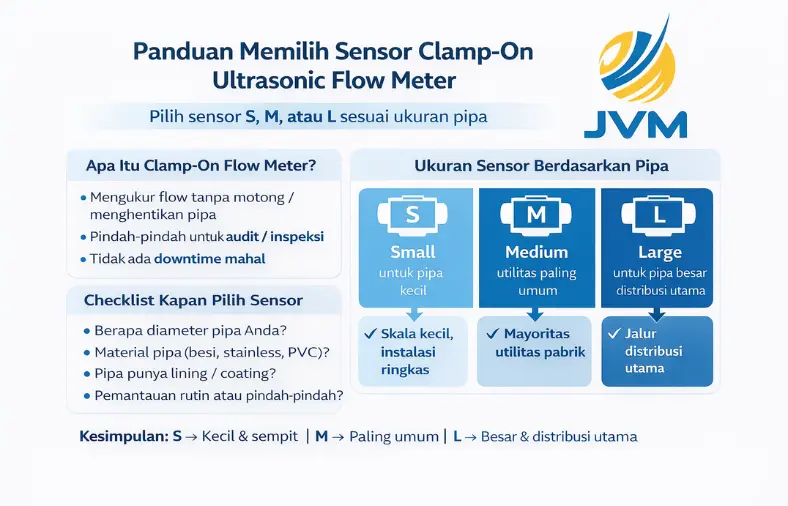

Analogi Simpel: Memilih Sensor Itu Seperti Memilih Ukuran Baju

Banyak orang mengira semua sensor clamp-on itu “mirip-mirip”. Padahal, memilih sensor itu seperti memilih baju:

S (Small) = baju ukuran kecil → pas untuk pipa kecil, ruang sempit, instalasi ringkas
M (Medium) = ukuran paling umum → cocok untuk mayoritas pipa utilitas pabrik
L (Large) = ukuran besar → untuk pipa besar seperti jalur distribusi utama

Kalau ukuran salah:

sensor “tidak pas” di pipa,
sinyal bisa tidak stabil,
hasil ukur jadi tidak meyakinkan,
dan tim lapangan yang paling pusing saat instalasi.

Ringkasnya: Kapan Pilih S, M, atau L?

Di manual PCE-TDS 200, varian sensor memang dibedakan berdasarkan rentang diameter pipa yang bisa ditangani (S untuk kecil, M untuk umum, L untuk besar).

1) PCE-TDS 200 S → untuk pipa kecil & area sempit

Cocok bila:

Anda sering bekerja di pipa kecil (skid mesin, jalur proses kecil, laboratorium, HVAC kecil)
ruang pemasangan terbatas
Anda butuh alat yang “ringan dan cepat pasang”

2) PCE-TDS 200 M → “ukuran default” untuk utilitas pabrik

Cocok bila:

Anda mengukur jalur utilitas umum: air proses, cooling water, air bersih internal, dsb.
diameter pipa pabrik “rata-rata” (umumnya banyak jatuh di kategori ini)

3) PCE-TDS 200 L → untuk pipa besar, distribusi utama, atau intake/outfall

Cocok bila:

Anda bermain di pipa besar seperti jalur distribusi PDAM, bendungan, intake/outlet, atau pipa header utama

Case Study: Contoh Skenario Nyata

Berikut contoh “jika-maka” yang sering terjadi di lapangan:

Skenario A — PDAM / Distribusi Air Utama

Jika Anda di PDAM dengan pipa distribusi besar (misalnya jalur utama di lapangan), maka varian “L” adalah pilihan paling aman.
Kenapa? Karena jalur seperti ini biasanya pipa besar dan Anda butuh sensor yang memang “lahir” untuk menangani diameter besar. Rentang sensor L memang disiapkan untuk pipa besar.

Skenario B — Pabrik Minuman / Food & Beverage

Anda ingin ukur aliran di jalur proses atau CIP dengan pipa kecil-menengah.
Kalau pipa relatif kecil dan ruangnya sempit, “S” lebih masuk akal. Bila jalurnya utilitas pabrik yang ukurannya umum, “M” biasanya paling aman.

Skenario C — Audit Energi / Inspeksi HVAC

Targetnya bukan pemasangan permanen, tapi cepat pindah titik untuk cek performa pompa/chiller.
Di kondisi seperti ini, orang biasanya pilih konfigurasi yang paling sering dipakai di utilitas (umumnya “M”), lalu menyesuaikan bila banyak jalur kecil.

Checklist Pemilihan (Sebelum Anda Order)

Gunakan pertanyaan berikut biar tidak salah pilih:

Berapa diameter pipa Anda (perkiraan saja cukup)?
Ini penentu ukuran sensor paling utama.
Material pipa apa? Besi / stainless / PVC?
Material mempengaruhi karakter rambat gelombang. Di perangkatnya sendiri ada menu pemilihan material pipa (metal/plastik, termasuk PVC).
Apakah pipa punya lining (lapisan dalam) atau coating luar tebal?
Lining/coating tertentu bisa melemahkan sinyal dan bikin instalasi lebih menantang.
Pipa terpasang di area sempit atau mudah dijangkau?
Ruang kerja menentukan apakah sensor ukuran tertentu bisa dipasang nyaman.
Flow Anda untuk pemantauan rutin (permanen) atau inspeksi sesekali (portable)?
Ini membantu menentukan strategi pembelian: fokus “1 titik stabil” vs “serbaguna pindah-pindah”.

Bonus: Tips Instalasi yang Sering Menentukan “Berhasil atau Tidak”

Walau alatnya bagus, clamp-on sangat bergantung pada pemasangan yang benar:

Cari pipa yang relatif lurus sebelum dan sesudah titik ukur agar turbulensi tidak merusak pembacaan.
Pastikan permukaan pipa bersih dan sensor menempel rapat dengan coupling gel (tanpa celah udara).
Kalau sinyal kurang bagus, perangkat menyarankan metode pemasangan tertentu (umumnya V method bila memungkinkan, atau Z bila sinyal rendah).

Bagaimana dengan Varian Lain: SM / SL / ML?

Kalau Anda menangani lebih dari satu kelas diameter pipa, PCE-TDS 200 juga punya paket kombinasi sensor:

SM (S + M), SL (S + L), ML (M + L)

Logikanya sederhana:

Banyak pipa kecil + utilitas umum → SM
Pipa kecil + kadang pipa besar → SL
Utilitas umum + kadang pipa besar → ML

Baca Juga: Pahami teknologi sensor khusus untuk area bergetar dalam artikel Mengenal Varian PCE-TDS 200 MR dan SR.

Kesimpulan

Kalau Anda baru mau beli clamp-on ultrasonic flow meter, fokuslah pada pemilihan sensor dulu, bukan sekadar merek alat.

S untuk pipa kecil & ruang sempit
M untuk utilitas pabrik yang paling umum
L untuk pipa besar dan distribusi utama

Dan jika Anda butuh fleksibilitas lintas ukuran pipa, pertimbangkan paket kombinasi SM/SL/ML.

Masih ragu memilih varian sensor yang tepat? Hubungi CV Java Multi Mandiri sekarang juga untuk konsultasi teknis dan rekomendasi terbaik sesuai kebutuhan aplikasi Anda.
