Kalibrasi 4 Titik di Katalog Belum Berarti Siap Pakai: Cek Ini Sebelum PO Turbidity Meter

Belum. Tulisan “kalibrasi 4 titik” di katalog hanya menyatakan berapa titik yang bisa dikoreksi oleh meter. Alat baru siap dikalibrasi setelah ada larutan standar dengan nilai, jenis, dan masa berlaku yang jelas, cocok dengan alat, dan mengapit rentang kerja Anda. Turbidity meter tidak menyimpan acuan kekeruhan di dalam dirinya, sehingga acuan itu selalu harus datang dari luar.

Ini bukan soal teknis kecil. Kekeruhan adalah sifat optik air, dan angkanya bergantung pada desain alat serta standar yang dipakai untuk mengkalibrasinya. Studi U.S. Geological Survey (Open-File Report 2021-1009) menunjukkan bahwa perbedaan jenis standar dan jenis sensor menggeser hasil ukur secara berarti: selisih persentase relatif rata-ratanya pada hampir semua perbandingan berada di atas 10% tetapi di bawah 30%.

Akibatnya, PO yang hanya menulis “turbidity meter, kalibrasi 4 titik” bisa terpenuhi di atas kertas, padahal barang yang datang belum bisa dikalibrasi. Atau bisa juga dikalibrasi dengan standar yang tidak dapat dipertanggungjawabkan saat audit.

Daftar Isi

• Apa yang sebenarnya dikerjakan “kalibrasi 4 titik”?
• Standar apa yang boleh dipakai untuk kalibrasi?
• Studi kasus: apa yang terjadi bila jenis standar berbeda?
• Berapa lama larutan standar bisa dipakai?
• Contoh praktis: membaca “±0,1 NTU atau ±5%”
• Apa yang sebaiknya tertulis di PO atau RFQ?
• Prosedur verifikasi setelah barang tiba dan kesalahan umum
• Instrumen portabel untuk pengukuran kekeruhan di lapangan
• Kesimpulan
• FAQ
• Sumber dan referensi

Apa yang sebenarnya dikerjakan “kalibrasi 4 titik”?

Turbidity meter membaca sinyal cahaya yang tersebar atau diteruskan oleh partikel dalam sampel, lalu mengubahnya menjadi angka NTU atau FNU. Kalibrasi menyesuaikan konversi itu terhadap sampel yang kekeruhannya sudah diketahui. Empat titik berarti empat larutan dengan nilai nominal berbeda yang dimasukkan ke alat satu per satu. Tanpa larutan-larutan itu, fitur kalibrasi tidak punya bahan untuk bekerja.

Metode klasik USEPA 180.1 menyatakan bahwa formazin yang disiapkan pada kondisi terdefinisi dipakai untuk mengkalibrasi instrumen. Metode itu juga mensyaratkan minimal satu standar pada setiap rentang ukur yang akan dipakai, dengan kurva kalibrasi untuk setiap rentang. Edisi lama panduan lapangan USGS menambahkan bahwa standar sebaiknya mengapit kisaran kekeruhan yang diperkirakan pada sampel.

Bagi pembeli, artinya ada tiga hal yang perlu dipastikan di luar frasa “4 titik”:

• nilai keempat standar itu berapa saja;
• nilai-nilai itu mengapit kisaran sampel yang akan Anda ukur;
• standar tersebut ikut dalam paket atau harus dibeli terpisah.

Standar apa yang boleh dipakai untuk kalibrasi?

Standar primer kekeruhan adalah formazin yang dibuat dari awal. Formazin adalah suspensi polimer tidak larut hasil reaksi hidrazin sulfat dan heksametilenatetramina. Menurut USGS, standar lain harus dapat dikaitkan kembali ke hasil ukur formazin. Dalam protokol turbiditasnya, USGS menerima formazin stabil siap pakai dan manik polimer styrene divinylbenzene (SDVB) sebagai kalibran. Pada praktiknya Anda akan menemui empat jenis berikut.

Baris terakhir tabel penting karena panduan USGS untuk instrumen multiparameter secara eksplisit melarang memakai standar verifikasi berbentuk gel atau padat untuk mengkalibrasi. Satu botol “standar” tidak otomatis boleh dipakai untuk semua keperluan.

Studi kasus: apa yang terjadi bila jenis standar berbeda?

Siapa dan apa yang diteliti. Tim dari tiga pusat sains air USGS (Kansas, New York, dan South Atlantic) menyusun catatan teknis OFR 2021-1009 (Foster dkk., 2021). Mereka membandingkan standar berbasis formazin dengan standar polimer, serta dua jenis sensor kekeruhan.

Kondisi pengujian. Ada sembilan perbandingan sensor di lapangan (Kansas dan Virginia) dan dua perbandingan standar di lapangan (Kansas). Di laboratorium dilakukan lima perbandingan sensor dan tujuh perbandingan standar, memakai tanah liat dan sedimen alami.

Parameter dan hasil. Rentang yang dicakup 0 sampai 1.000 FNU. Hubungan linear umumnya kuat, tetapi tidak selalu 1:1 dan bergantung pada jenis standar, jenis sensor, serta kondisi lapangan atau laboratorium. Selisih persentase relatif rata-rata pada hampir semua perbandingan berada di atas 10% tetapi di bawah 30%, dan tidak ada bias searah yang konsisten. Pada eksperimen laboratorium dengan kekeruhan “konstan”, selisih mutlak antara dua jenis sensor berkisar dari hampir 0 sampai hampir 400 FNU.

Pelajarannya. Menurut para penulisnya, mengganti metode di tengah program akan mengorbankan keterbandingan data. Studi ini meneliti sensor lapangan USGS, bukan meter genggam tertentu, jadi angkanya tidak bisa dipindahkan begitu saja. Pelajaran yang berlaku umum: jenis standar dan lot-nya adalah bagian dari metode pengukuran. Untuk pengadaan berulang, tetapkan jenis standar dalam dokumen pembelian agar data bulan ini tetap sebanding dengan data tahun depan.

Berapa lama larutan standar bisa dipakai?

Jawabannya bergantung pada jenis standar, dan inilah yang membuat standar menjadi barang habis pakai, bukan pembelian sekali. Paten formazin stabil menguraikan bahwa suspensi 400 NTU stabil sekitar satu bulan bila disimpan gelap pada 25°C, sedangkan standar kerja yang lebih encer menurun dalam seminggu atau kurang. Metode USEPA 180.1 selaras dengan itu dan meminta suspensi stok baru dibuat setiap bulan. Panduan USGS meminta pengenceran dibuat tepat sebelum kalibrasi, dengan label tanggal pembuatan, tanggal kedaluwarsa, dan inisial penyiap.

Selain umur larutan, suhu ikut menentukan. Panduan USGS edisi 1998 meminta standar dan instrumen berada pada suhu yang sama dan stabil selama kalibrasi.

Implikasinya bagi pembeli ada dua. Pertama, standar perlu masuk rencana belanja berulang, termasuk kemudahan memperoleh penggantinya. Kedua, tidak ada interval rekalibrasi universal. Frekuensinya bergantung pada stabilitas standar, intensitas pemakaian, dan kriteria mutu Anda, dan USGS menetapkan toleransi 5 persen untuk memeriksa apakah kalibrasi masih bertahan di lapangan.

Contoh praktis: membaca “±0,1 NTU atau ±5%”

Setelah dikalibrasi, hasilnya dinilai terhadap kriteria akurasi. Banyak lembar spesifikasi menulis dua batas yang dihubungkan kata “atau” tanpa menjelaskan mana yang berlaku. Panduan USGS menuliskannya eksplisit sebagai “±0,5 TU atau 5% dari nilai terukur, mana yang lebih besar” untuk turbiditas sampai 100 TU. Tabel berikut menghitung akurasi ±0,1 NTU atau ±5% pada rentang rendah dengan dua tafsir yang mungkin.

Kedua tafsir bertemu di 2 NTU. Di atas titik itu, perbedaannya bisa mencapai sepuluh kali lipat pada 20 NTU. Hitungan ini hanya aritmetika dari bunyi spesifikasi, bukan pernyataan tentang kinerja alat tertentu. Maknanya praktis: tulis dan konfirmasikan definisi “atau” di dokumen pembelian atau kriteria penerimaan, supaya hasil verifikasi kalibrasi punya batas lulus yang disepakati sejak awal.

Apa yang sebaiknya tertulis di PO atau RFQ?

Daftar ini memindahkan keputusan teknis ke sebelum barang dibeli, saat semuanya masih bisa dinegosiasikan.

Prosedur verifikasi setelah barang tiba dan kesalahan umum

Saat barang datang, periksa dulu kelengkapan terhadap PO dan tanggal kedaluwarsa standar. Biarkan standar dan alat mencapai suhu ruang yang sama, bersihkan permukaan optik atau tabung sampel, lalu kalibrasi mengikuti manual dengan standar yang mengapit rentang kerja. Setelah itu verifikasi dengan satu standar pada nilai yang berbeda dan bandingkan dengan kriteria penerimaan yang disepakati. Catat tanggal, nomor lot, nilai standar, suhu, dan operator, supaya setiap angka bisa ditelusuri kembali.

Kesalahan yang paling sering terjadi di lapangan dan akibatnya:

• Memakai standar kedaluwarsa atau yang sudah terlalu lama diencerkan. Nilai nominalnya tidak lagi benar, sehingga seluruh kurva kalibrasi ikut bergeser.
• Mencampur standar dari merek atau jenis berbeda tanpa konfirmasi. Seperti ditunjukkan studi USGS, jenis standar bisa menggeser hasil.
• Tabung sampel kotor atau gelembung udara. Gelembung kecil sering terbaca sebagai partikel dan menaikkan nilai NTU secara palsu, begitu pula sensor yang kotor.
• Tidak mencatat kalibrasi. Hasil yang benar pun sulit dipertahankan saat audit tanpa jejaknya.
• Merawat alat seadanya setelah kerja lapangan. Ada panduan menjaga alat uji air tetap terlindung selama pengukuran yang relevan juga untuk meter portabel.

Instrumen portabel untuk pengukuran kekeruhan di lapangan

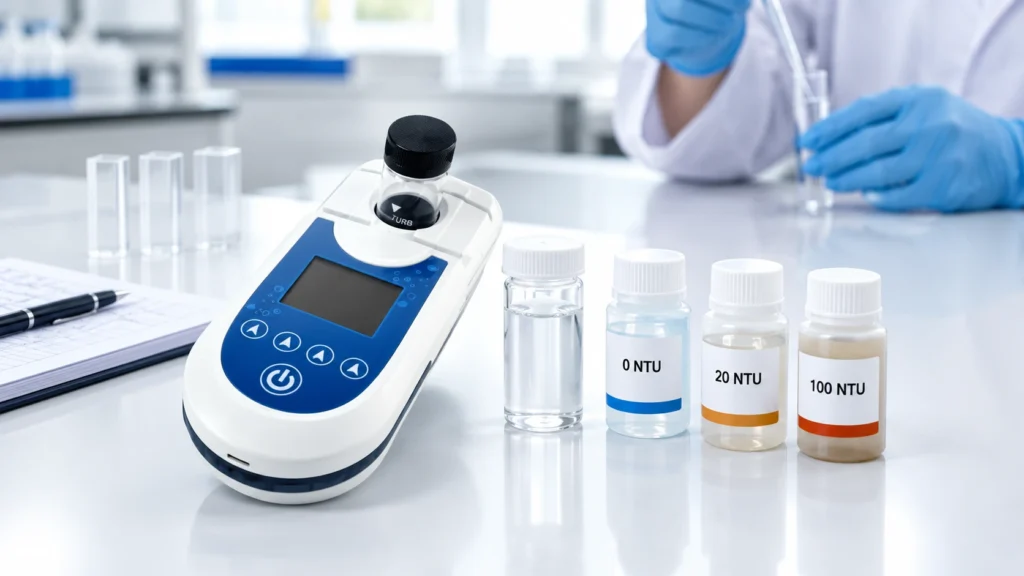

Alat Pengukur Kekeruhan Turbidity Meter LOHAND LH-Z10A adalah turbidity meter portabel untuk air, dengan dua rentang ukur: 0 sampai 20 NTU dan 0 sampai 1000 NTU. Alat ini memakai sumber cahaya LED inframerah dekat yang dinyatakan sesuai standar ISO 7027, dengan dua detektor: 90° untuk cahaya hambur dan 180° untuk cahaya transmisi. Pembacaan diperoleh dari rasio kedua sinyal itu. Layarnya OLED berwarna, baterainya lithium yang diisi lewat USB, dan bodinya berstandar IP65 untuk pemakaian di lapangan.

Spesifikasi LH-Z10A mencantumkan larutan kalibrasi sebagai opsi, sehingga kelengkapan paketnya sebaiknya ditulis sebagai item tersendiri saat meminta penawaran. Daftar pada bagian sebelumnya bisa dibawa langsung ke tim penjualan melalui halaman produk, supaya jumlah titik, jenis standar, dan perlengkapan sampel tercatat sejak awal. Rentang suhu kerja 5 sampai 40°C juga relevan: lakukan kalibrasi dan pengukuran pada suhu yang sama dan stabil. Alat ini dipakai untuk memantau air sungai dan danau, pengolahan air minum, budidaya perikanan, dan laboratorium industri. Untuk pilihan lain di kelompok yang sama, lihat kategori Turbidity Meter.

Kekeruhan hanya satu dari beberapa parameter yang biasa dipantau bersama. Ulasan alat parameter kualitas air menempatkan turbidity meter dalam gambaran yang lebih luas bila Anda sedang menyusun daftar peralatan.

Kesimpulan

Kalibrasi 4 titik adalah kemampuan alat. Hasil kalibrasi yang bisa dipertanggungjawabkan adalah hasil kerja alat, standar, prosedur, dan catatan secara bersamaan. Katalog biasanya hanya menjelaskan bagian pertama.

Karena kekeruhan bergantung pada desain alat dan standar, jenis standar, nilai nominal, lot, dan masa berlakunya adalah bagian dari metode pengukuran. Studi USGS menunjukkan bahwa mengganti salah satunya bisa menggeser data secara berarti dan merusak keterbandingan.

Maka PO yang baik memuat jumlah dan nilai titik kalibrasi, jenis standar, masa berlaku, pasokan ulang, perlengkapan sampel, definisi akurasi, dan dokumen kalibrasi. Semua itu murah untuk ditanyakan sebelum pembelian dan mahal untuk dilengkapi sesudahnya.

Yang Anda beli bukan fitur kalibrasi, melainkan kemampuan untuk membuktikan angka yang keluar dari alat.

FAQ

Bisakah turbidity meter dikalibrasi tanpa larutan standar?

Tidak. Alat membutuhkan sampel dengan nilai kekeruhan yang diketahui. Metode USEPA 180.1 menggunakan formazin untuk keperluan itu, dan alternatifnya adalah standar polimer atau formazin stabil siap pakai.

Apa beda formazin dan standar polimer?

Formazin adalah standar primer yang dibuat dari hidrazin sulfat dan heksametilenatetramina. Polimer SDVB adalah suspensi manik sintetis yang diterima sebagai kalibran dan sering dikembangkan khusus untuk instrumen tertentu. Standar alternatif seperti itu harus dapat dikaitkan kembali ke formazin.

Berapa lama larutan standar bisa dipakai?

Formazin 400 NTU relatif stabil sekitar satu bulan bila disimpan gelap, sedangkan larutan kerja yang lebih encer menurun jauh lebih cepat. Untuk standar siap pakai, patokannya adalah tanggal kedaluwarsa dari pabrik pembuatnya.

Bolehkah memakai standar merek lain?

Tergantung. Panduan USGS mencatat bahwa larutan kalibrasi dan kalibran verifikasi dapat bersifat spesifik instrumen. Konfirmasikan kesesuaian dengan penyedia atau manual, dan ingat bahwa standar berbeda dapat menghasilkan pembacaan berbeda.

Berapa titik kalibrasi yang cukup?

Tidak ada satu angka universal. USEPA 180.1 meminta minimal satu standar pada setiap rentang ukur, dan USGS menganjurkan standar yang mengapit kisaran sampel. Yang menentukan adalah rentang kerja dan kriteria mutu Anda.

Kapan alat harus dikalibrasi ulang?

Tidak ada interval tunggal. Verifikasi berkala dengan standar adalah cara praktis menilai apakah kalibrasi masih bertahan. Contohnya, USGS memakai toleransi 5 persen di lapangan dan meminta rekalibrasi bila terlampaui. Interval formalnya ditetapkan oleh sistem mutu masing-masing laboratorium.

Apakah NTU dan FNU sama?

ISO 7027-1:2016 menyebut kedua satuan itu setara secara numerik untuk metode nefelometri. Namun nilainya tetap dilaporkan sesuai desain alat dan metode yang dipakai.

Apakah klaim kesesuaian ISO 7027 berarti seluruh rentang 0-1000 NTU terjamin?

Tidak otomatis. ISO 7027-1:2016 menyebut metode nefelometri cocok untuk air berkekeruhan rendah dengan hasil umumnya antara kurang dari 0,05 NTU dan 400 NTU, dan dapat berlaku untuk kekeruhan lebih tinggi tergantung desain instrumen. Untuk keputusan di rentang tinggi, mintalah data verifikasi atau lakukan verifikasi sendiri dengan standar yang sesuai.

Apa beda kalibrasi oleh pengguna dan sertifikat kalibrasi laboratorium?

Kalibrasi oleh pengguna menyesuaikan pembacaan alat terhadap standar yang Anda pegang. Sertifikat kalibrasi laboratorium mendokumentasikan perbandingan terhadap acuan yang tertelusur. Beberapa lembaga seperti BBSPJIA mencantumkan turbidimeter dalam layanan kalibrasinya, baik di lokasi pengguna maupun di laboratorium.

Sumber dan referensi

1. ISO 7027-1:2016, Water quality – Determination of turbidity – Part 1: Quantitative methods. iso.org/standard/62801.html
2. Foster, G.M., King, L.R., Jastram, J.D., Joiner, J.K., Pellerin, B.A., Graham, J.L., dan Williams, T.J., 2021, Technical note: Relative variability of selected turbidity standards and sensors in use by the U.S. Geological Survey. USGS Open-File Report 2021-1009. doi.org/10.3133/ofr20211009
3. Anderson, C.W., Turbidity (versi 2.1, 2005), U.S. Geological Survey TWRI Book 9, Chapter A6, Section 6.7. pubs.usgs.gov
4. U.S. Geological Survey, Turbidity (edisi 1998), TWRI Book 9, Chapter A6, Section 6.7. pubs.usgs.gov
5. U.S. Geological Survey, Office of Water Quality Technical Memorandum 2004.03, protokol baru pengukuran dan pelaporan turbiditas. water.usgs.gov
6. U.S. Geological Survey, Use of multiparameter instruments for routine field measurements (TM 9-A6.8). pubs.usgs.gov
7. USEPA Method 180.1, Turbidity (Nephelometric). salinan dokumen metode
8. Stabilised formazin composition, method of preparation and diluent for formazin composition (paten AS 10717869). uspto.gov
9. Balai Besar Standardisasi dan Pelayanan Jasa Industri Agro (BBSPJIA), layanan kalibrasi. bbia.go.id/layanan-jasa/kalibrasi
