Mencegah Catastrophic Failure Filter Udara di Pabrik Kimia: Panduan Monitoring Pressure Drop Real-Time dengan Manometer

Seorang teknisi shift malam di pabrik petrokimia melihat indikator aliran udara proses turun drastis. Beberapa menit kemudian, alarm blower menyala. Tekanan balik yang tidak terdeteksi sebelumnya telah memicu overload pada motor blower. Dalam hitungan jam, produksi terhenti. Kerugian akibat shutdown darurat ini mencapai angka yang sulit dibayangkan—belum termasuk biaya penggantian katalis yang terkontaminasi dan perbaikan sistem ventilasi.

Kejadian seperti ini bukanlah skenario langka. Filter udara proses yang dianggap sepele justru menjadi titik kritis yang bisa melumpuhkan seluruh operasi pabrik kimia.

Mengapa Filter Udara di Pabrik Kimia Bisa Mengalami Catastrophic Failure?

Filter udara proses berfungsi sebagai garda terdepan yang melindungi kualitas produk, katalis, dan peralatan dari kontaminasi partikel. Di pabrik kimia, filter ini menyaring debu, serbuk, dan partikel halus yang dapat mengontaminasi reaksi kimia atau merusak peralatan downstream.

Masalah dimulai ketika partikel-partikel tersebut terakumulasi di dalam media filter secara bertahap. Akumulasi yang tidak terdeteksi menyebabkan peningkatan pressure drop—perbedaan tekanan antara sisi sebelum dan sesudah filter. Semakin tinggi pressure drop, semakin berat kerja blower atau fan untuk mendorong udara melewati filter.

Jika pressure drop dibiarkan terus meningkat tanpa intervensi, beberapa hal berbahaya bisa terjadi:

• Overloading blower: Motor blower bekerja di luar kapasitas desain, menyebabkan overheating dan potensi kebakaran.
• Kontaminasi silang: Tekanan balik yang ekstrem dapat merusak media filter, menyebabkan partikel lolos ke sisi downstream dan mengontaminasi katalis atau produk akhir.
• Kerusakan katalis: Katalis yang terkontaminasi partikel asing kehilangan efektivitasnya. Biaya penggantian katalis di pabrik kimia bisa mencapai miliaran rupiah.
• Shutdown pabrik: Ketika blower gagal atau kontaminasi terdeteksi, pabrik harus dihentikan untuk perbaikan. Kerugian akibat shutdown yang tidak terencana dapat mencapai jutaan dolar per jam.

Kegagalan katastrofik ini sebenarnya bisa dicegah jika ada sistem monitoring yang mampu mendeteksi tren kenaikan pressure drop sejak dini.

Memahami Pressure Drop dan Dampaknya pada Sistem Filter Udara Industri

Pressure drop, atau differential pressure, adalah selisih tekanan yang diukur antara sisi upstream (sebelum filter) dan sisi downstream (setelah filter). Ketika filter masih baru dan bersih, pressure drop berada pada nilai rendah—biasanya disebut initial pressure drop. Seiring waktu, partikel yang tertangkap di media filter menyebabkan hambatan aliran meningkat, sehingga pressure drop naik.

Dampak Negatif Pressure Drop yang Tinggi

Peningkatan pressure drop yang tidak terkendali membawa konsekuensi serius:

1. Penurunan efisiensi aliran: Volume udara yang melewati filter berkurang, mengganggu proses produksi yang membutuhkan pasokan udara bersih dalam jumlah tertentu.
2. Peningkatan konsumsi energi: Blower atau fan harus bekerja lebih keras untuk mempertahankan laju aliran. Konsumsi listrik melonjak secara signifikan.
3. Degradasi media filter: Tekanan diferensial yang terlalu tinggi dapat merusak struktur fisik media filter, mempercepat kerusakan dan menurunkan kemampuan filtrasi.
4. Aktivasi bypass valve: Beberapa sistem memiliki katup bypass yang terbuka secara otomatis ketika pressure drop melebihi batas aman. Udara yang tidak difilter kemudian masuk ke sistem, menyebabkan kontaminasi.
5. Filter breakthrough: Peningkatan pressure drop yang tiba-tiba bisa menjadi indikasi bahwa media filter telah robek atau rusak, memungkinkan partikel lolos dalam jumlah besar.

Pemahaman tentang hubungan antara pressure drop dan kondisi filter ini menjadi dasar mengapa monitoring real-time sangat penting.

Metode Konvensional vs. Monitoring Real-Time: Mengapa Inspeksi Visual dan Jadwal Tetap Tidak Cukup

Banyak pabrik masih mengandalkan dua metode konvensional untuk mengelola filter udara:

Inspeksi visual: Teknisi membuka housing filter dan melihat kondisi fisiknya. Metode ini sangat subjektif dan tidak dapat mendeteksi akumulasi partikel di dalam media filter. Filter yang tampak bersih dari luar mungkin sudah tersumbat di bagian dalam.

Jadwal penggantian tetap (time-based): Filter diganti setiap periode tertentu, misalnya setiap tiga bulan. Pendekatan ini boros jika filter masih berfungsi baik, atau berisiko jika filter sudah melewati batas aman sebelum jadwal penggantian tiba.

Kedua metode ini tidak memberikan data objektif tentang kondisi aktual filter. Akibatnya, keputusan penggantian filter didasarkan pada perkiraan, bukan fakta.

Keunggulan Monitoring Real-Time

Monitoring pressure drop secara real-time mengubah paradigma pemeliharaan dari reaktif menjadi prediktif:

• Deteksi dini: Data pressure drop yang terekam secara kontinu memungkinkan identifikasi tren kenaikan sebelum mencapai titik kritis.
• Peringatan dini: Threshold atau batas alarm dapat ditetapkan. Ketika pressure drop mendekati batas aman, teknisi mendapat peringatan untuk segera melakukan tindakan.
• Penggantian tepat waktu: Filter diganti hanya ketika data menunjukkan bahwa filter benar-benar perlu diganti, bukan berdasarkan kalender.
• Optimalisasi biaya: Umur pakai filter dapat diperpanjang secara aman, mengurangi frekuensi penggantian dan biaya pembelian filter.

Solusi Presisi: Differential Pressure Manometer PCE-P50-ICA untuk Monitoring Filter Udara Proses

Differential Pressure Manometer PCE-P50-ICA adalah alat ukur tekanan diferensial profesional yang dirancang untuk memenuhi kebutuhan monitoring filter udara di lingkungan industri, termasuk pabrik kimia.

Spesifikasi dan Fitur Utama

• Rentang pengukuran: 0 hingga 6.894 bar (0-100 psi), mencakup rentang pressure drop yang umum terjadi pada berbagai jenis filter udara industri.
• Akurasi tinggi: ±0.3% dari skala penuh, memberikan data yang andal untuk pengambilan keputusan teknis.
• Sertifikat kalibrasi ISO: Setiap unit dilengkapi sertifikat kalibrasi yang menjamin ketertelusuran pengukuran sesuai standar internasional. Ini penting untuk keperluan audit dan jaminan kualitas di pabrik kimia.
• Overload protection: Sensor dilindungi hingga dua kali lipat rentang pengukuran, memberikan keamanan tambahan jika terjadi lonjakan tekanan yang tidak terduga.
• Prinsip kerja: Mengukur perbedaan tekanan antara dua titik—sisi upstream dan downstream filter—dengan hasil ditampilkan dalam sembilan satuan berbeda (mbar, psi, kPa, dll.), menghilangkan kebutuhan konversi manual.

Kemampuan Transfer Data Real-Time

Keunggulan utama PCE-P50-ICA adalah kemampuannya mentransfer data pengukuran secara real-time ke komputer melalui antarmuka RS232 dan perangkat lunak khusus. Data yang terekam dapat divisualisasikan dalam bentuk grafik yang langsung terupdate pada sumbu Y. Nilai tekanan diferensial ditandai dengan tanda “-” pada layar perangkat lunak.

Data yang terkumpul dapat disimpan dalam format file dan diekspor ke aplikasi seperti MS Excel untuk analisis lebih lanjut. Fitur ini memungkinkan teknisi dan engineer untuk:

• Melihat tren kenaikan pressure drop dari waktu ke waktu
• Membandingkan data antar shift atau antar periode operasi
• Mendokumentasikan riwayat filter untuk keperluan audit dan pelaporan
• Melakukan analisis akar masalah jika terjadi anomali

Desain Portabel dan Siap Pakai

PCE-P50-ICA hadir dengan desain portabel yang dilengkapi tas pembawa, baterai, dan selang PVC. Alat ini siap digunakan di lapangan tanpa memerlukan instalasi permanen. Teknisi dapat dengan mudah membawanya ke berbagai titik pengukuran di pabrik.

Implementasi Monitoring Real-Time: Langkah-Langkah Praktis Menggunakan PCE-P50-ICA

Berikut adalah panduan langkah demi langkah untuk mengintegrasikan PCE-P50-ICA ke dalam sistem monitoring filter udara di pabrik kimia:

Langkah 1: Identifikasi Titik Pengukuran

Tentukan dua titik pengukuran:

• Sisi upstream: Sebelum udara masuk ke filter (tekanan lebih tinggi)
• Sisi downstream: Setelah udara melewati filter (tekanan lebih rendah)

Pastikan kedua titik pengukuran mudah diakses dan memiliki port atau fitting yang sesuai untuk menghubungkan selang.

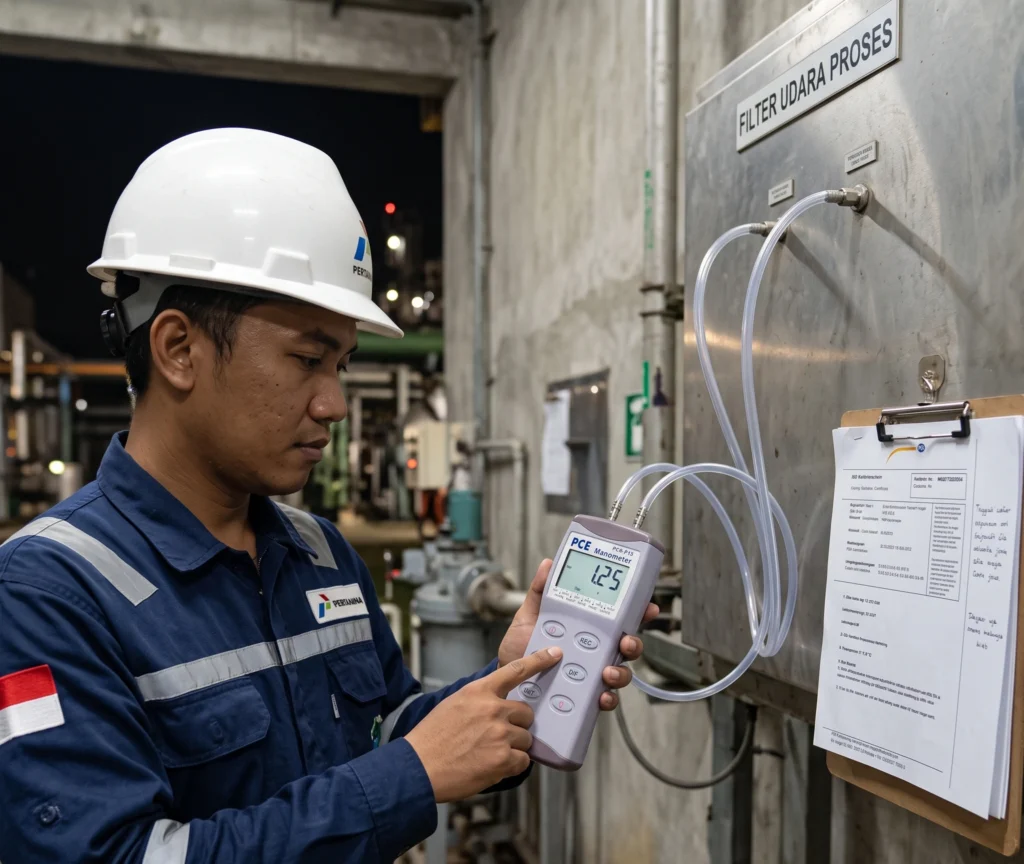

Langkah 2: Hubungkan Selang

Hubungkan selang dari sisi upstream ke port positif (+) pada manometer. Hubungkan selang dari sisi downstream ke port negatif (-). Pastikan sambungan rapat untuk menghindari kebocoran yang dapat memengaruhi akurasi pengukuran.

Langkah 3: Nyalakan dan Pilih Satuan

Nyalakan alat dan pilih satuan pengukuran yang sesuai dengan kebutuhan. Pilihan satuan meliputi mbar, psi, kPa, dan lainnya. Konsistensi satuan penting untuk perbandingan data jangka panjang.

Langkah 4: Lakukan Pembacaan Baseline

Saat filter baru dipasang, lakukan pembacaan awal (initial pressure drop). Catat nilai ini sebagai baseline. Filter yang bersih biasanya memiliki pressure drop antara 50-150 Pa (0.5-1.5 mbar), tergantung jenis dan ukuran filter.

Langkah 5: Rekam Data Real-Time

Manfaatkan fitur RS232 dan perangkat lunak untuk mentransfer data secara real-time ke PC. Atur interval perekaman sesuai kebutuhan—misalnya setiap 5 menit untuk monitoring kontinu. Data akan terekam dalam grafik yang menunjukkan tren kenaikan pressure drop.

Langkah 6: Tetapkan Threshold Alarm

Berdasarkan rekomendasi pabrikan filter dan pengalaman operasional, tetapkan batas alarm. Umumnya, filter perlu diganti ketika pressure drop mencapai 2-3 kali lipat initial pressure drop. Misalnya, jika initial pressure drop adalah 100 Pa, maka threshold alarm ditetapkan pada 250-300 Pa.

Langkah 7: Jadwalkan Penggantian Berdasarkan Data

Ketika data menunjukkan pressure drop mendekati threshold, jadwalkan penggantian filter. Jangan menunggu hingga alarm berbunyi—tindakan preventif lebih baik daripada reaktif. Dokumentasikan semua data pengukuran untuk keperluan audit dan analisis tren jangka panjang.

Studi Kasus dan Dampak Bisnis: Menghindari Kerugian Shutdown dengan Predictive Maintenance

Bayangkan skenario di sebuah pabrik kimia yang memproduksi katalis. Filter udara proses yang tidak termonitor dengan baik mengalami peningkatan pressure drop secara perlahan selama beberapa minggu. Suatu malam, pressure drop mencapai titik kritis. Blower overload dan mati. Produksi terhenti.

Kerugian yang terjadi meliputi:

• Biaya shutdown: Setiap jam produksi yang hilang bernilai jutaan dolar.
• Kerusakan katalis: Katalis yang sedang dalam proses reaksi terkontaminasi partikel yang lolos akibat filter breakthrough. Biaya penggantian katalis bisa mencapai miliaran rupiah.
• Perbaikan peralatan: Motor blower yang overload perlu diperbaiki atau diganti.
• Biaya tenaga kerja lembur: Teknisi dan engineer harus bekerja lembur untuk memperbaiki sistem.

Dengan monitoring pressure drop real-time menggunakan PCE-P50-ICA, skenario ini bisa dihindari. Data yang terekam akan menunjukkan tren kenaikan pressure drop sejak awal. Teknisi mendapat peringatan dini dan dapat menjadwalkan penggantian filter pada waktu yang tepat—saat produksi sedang low season atau saat pergantian shift.

Selain menghindari shutdown, monitoring real-time juga memberikan manfaat lain:

• Perpanjangan umur filter: Filter tidak diganti terlalu cepat, sehingga biaya pembelian filter berkurang.
• Efisiensi energi: Blower tidak bekerja ekstra karena pressure drop dijaga dalam rentang optimal.
• Kepatuhan K3: Risiko kebakaran akibat overloading blower diminimalkan.

FAQ

Apa yang dimaksud dengan catastrophic failure pada filter udara di pabrik kimia?

Catastrophic failure adalah kegagalan total pada sistem filter yang menyebabkan kontaminasi produk, kerusakan peralatan downstream, atau shutdown pabrik yang tidak terencana. Penyebab utamanya adalah peningkatan pressure drop yang tidak terdeteksi hingga mencapai titik kritis, yang dapat memicu overloading blower, kerusakan media filter, atau kebakaran.

Apa penyebab utama peningkatan differential pressure pada filter udara proses?

Penyebab utama adalah akumulasi partikel padat (debu, serbuk, kontaminan) pada media filter seiring waktu operasi. Faktor lain meliputi kelembaban tinggi yang menyebabkan partikel menggumpal, pertumbuhan mikroorganisme pada media filter, atau kerusakan fisik pada media filter yang menyebabkan penyumbatan tidak merata.

Bagaimana cara kerja differential pressure manometer dalam memonitor kondisi filter?

Manometer mengukur perbedaan tekanan antara dua titik: sisi upstream (sebelum filter) dan sisi downstream (setelah filter). Ketika filter bersih, perbedaan tekanan rendah. Semakin banyak partikel terakumulasi, semakin tinggi perbedaan tekanan. Data ini menjadi indikator objektif kondisi filter.

Apa keuntungan menggunakan Differential Pressure Manometer PCE-P50-ICA dibandingkan metode konvensional?

PCE-P50-ICA memberikan data kuantitatif dan real-time, bukan perkiraan visual. Kemampuan transfer data ke komputer memungkinkan analisis tren jangka panjang, dokumentasi untuk audit, dan pengaturan alarm otomatis. Akurasi tinggi dan sertifikat kalibrasi ISO menjamin keandalan pengukuran.

Apakah sertifikat kalibrasi ISO pada PCE-P50-ICA penting untuk aplikasi industri kimia?

Sangat penting. Sertifikat kalibrasi ISO menjamin bahwa alat ukur telah dikalibrasi sesuai standar internasional dan dapat ditelusuri. Di industri kimia yang menerapkan sistem manajemen mutu seperti ISO 9001, alat ukur bersertifikat menjadi syarat kepatuhan. Data pengukuran yang tervalidasi juga penting untuk analisis akar masalah dan pelaporan.

Bagaimana cara mengintegrasikan data dari PCE-P50-ICA ke dalam sistem predictive maintenance?

Data dari PCE-P50-ICA dapat diekspor ke MS Excel atau software analisis lainnya. Dengan data historis pressure drop, tim pemeliharaan dapat mengidentifikasi tren, menetapkan threshold alarm, dan menjadwalkan penggantian filter berdasarkan kondisi aktual. Integrasi dengan sistem CMMS (Computerized Maintenance Management System) juga dimungkinkan untuk otomatisasi workflow.

Kesimpulan dan Langkah Selanjutnya

Mencegah catastrophic failure pada filter udara di pabrik kimia memerlukan pergeseran dari pemeliharaan reaktif ke predictive maintenance. Monitoring pressure drop secara real-time dengan alat ukur presisi seperti Differential Pressure Manometer PCE-P50-ICA adalah kunci untuk deteksi dini dan pencegahan kegagalan.

Dengan rentang pengukuran 0-6.894 bar, akurasi tinggi, sertifikat kalibrasi ISO, dan kemampuan transfer data real-time, PCE-P50-ICA memberikan data objektif yang dibutuhkan untuk mengambil keputusan tepat waktu. Investasi pada alat ukur yang andal ini adalah langkah strategis untuk melindungi aset pabrik, meningkatkan efisiensi operasional, dan memastikan keselamatan kerja.

Langkah selanjutnya: Hubungi tim ahli untuk konsultasi gratis mengenai pemilihan dan penggunaan Differential Pressure Manometer PCE-P50-ICA, serta solusi monitoring pressure drop lainnya yang sesuai dengan kebutuhan spesifik pabrik Anda.
