Mengatasi Distorsi Geometri Pasca Quenching: Deteksi Dini dengan Steel Structure Analyzer NOVOTEST KRC‑M2 (Coercive Force Meter)

Setiap kali proses quenching tidak terkontrol, biaya rework dapat melonjak drastis—bisa mencapai 5‑15 % dari total nilai produksi. Pada lini produksi gear presisi, distorsi geometri sekadar 0,025 in (≈0,64 mm) sudah cukup membuat profil gigi melenceng, mengakibatkan kegagalan pemasangan dan peningkatan tingkat scrap. Selain menimbulkan downtime mesin, kegagalan ini memicu keterlambatan pengiriman dan menggerogoti kepercayaan pelanggan. Oleh karena itu, deteksi dini menjadi kunci untuk mencegah kerusakan yang baru terlihat setelah komponen melewati proses CMM atau inspeksi visual. Steel Structure Analyzer NOVOTEST KRC‑M2, sebuah coercive force meter berbasis non‑destruktif, mampu memetakan variasi kekuatan koersif pada permukaan logam—indikator langsung dari distribusi case depth yang tidak merata. Dengan mengidentifikasi zona‑zona “lemah” sebelum terjadinya deformasi 0,025 in, engineer dapat melakukan penyesuaian proses quench secara real‑time, mengurangi scrap, dan mengoptimalkan produktivitas.

Apa Itu Distorsi Geometri Pasca Quenching?

Distorsi geometri pasca quenching merujuk pada perubahan dimensi komponen logam yang terjadi setelah proses pendinginan cepat (quench) dan sebelum perlakuan panas lanjutan (tempering) selesai. Pada gear, perubahan sekecil 0,025 in pada diameter luar atau profil gigi dapat mengakibatkan:

• Run‑out meningkat: variasi radius yang menimbulkan getaran berlebih pada sistem transmisi.
• Interferensi gigi: perubahan sudut tekanan (pressure angle) yang mengurangi faktor keamanan pada kontak gigi.
• Kegagalan pemasangan: gear tidak dapat masuk ke hub atau bearing dengan toleransi yang ditentukan, memaksa operator melakukan pemotongan ulang atau scrap total.

Parameter geometri yang biasanya dipantau meliputi diameter pitch, profil involute gigi, dan run‑out total. Pengukuran ini biasanya dilakukan dengan Coordinate Measuring Machine (CMM) atau profilometer setelah quench. Namun, metode tersebut hanya memberikan hasil post‑mortem; bila distorsi sudah terjadi, biaya koreksi sudah terlanjur muncul. Oleh karena itu, pemahaman tentang mekanisme pembentukan distorsi—yaitu ketidakseimbangan distribusi case depth dan tegangan residual—menjadi prasyarat penting untuk strategi deteksi dini.

Penyebab Distorsi Geometri Pasca Quenching

Aliran Media Quench yang Tidak Stabil

Selama quenching, media pendingin harus mengalir secara seragam di seluruh permukaan komponen. Pada gear dengan banyak gigi dan lubang sentral, aliran dapat terhambat, menghasilkan case depth yang bervariasi hingga ±30 %. Area yang terkena aliran kuat akan mengalami penurunan suhu yang cepat, menghasilkan lapisan martensit tipis namun sangat keras; sebaliknya, zona dengan aliran lemah mendingin lebih lambat, menghasilkan lapisan bainite atau bahkan ferrite yang lebih lunak. Perbedaan kekerasan ini menciptakan tegangan residual yang tidak seimbang, yang pada saat pendinginan selanjutnya atau beban operasional akan memicu deformasi dimensi.

Inhomogenitas Kimia dan Ukuran Butir

Komposisi kimia baja tidak selalu seragam pada skala makro. Konsentrasi karbon atau elemen paduan lain yang lebih tinggi pada satu zona mempercepat transformasi martensit, sementara zona dengan konsentrasi lebih rendah menghasilkan struktur yang lebih lembut. Selain itu, ukuran butir yang besar menurunkan kemampuan material menyerap energi pendinginan, sehingga area dengan butir besar cenderung mengalami distorsi lebih besar karena kontraksi termal yang tidak seragam.

Geometri Komponen yang Kompleks

Gear dengan banyak gigi, lubang sentral, atau alur pendinginan (cooling channels) menimbulkan gradien suhu yang tajam. Bagian yang tipis atau menonjol akan mendingin lebih cepat dibandingkan dengan bagian yang tebal, menghasilkan gradient case depth yang signifikan. Pada proses quench, perbedaan suhu ini menimbulkan gelombang kontraksi yang saling bertentangan, memicu lengkungan atau ovalisasi pada profil luar gear.

Pengaturan Proses yang Tidak Optimal

Temperatur soak yang terlalu tinggi atau waktu tahan yang tidak tepat dapat memperpanjang fase austenit, meningkatkan sensitivitas material terhadap pendinginan tidak merata. Media quench yang dipilih (mis. oil vs. polymer) juga memiliki koefisien konveksi yang berbeda; pemilihan yang tidak tepat dapat memperparah variasi case depth. Tanpa kontrol closed‑loop yang memantau suhu permukaan secara real‑time, fluktuasi kecil pada suhu inlet atau tekanan media dapat berakumulasi menjadi distorsi geometri yang signifikan setelah proses selesai.

Dengan memahami faktor‑faktor di atas, engineer dapat merancang strategi inspeksi yang tidak hanya mengandalkan pengukuran dimensi pasca‑proses, melainkan juga memanfaatkan teknologi non‑destruktif seperti Steel Structure Analyzer NOVOTEST KRC‑M2 untuk memetakan distribusi coercive force secara cepat dan akurat. Pendekatan ini memungkinkan identifikasi zona‑zona kritis sebelum terjadinya deformasi fisik yang memerlukan rework.

Dampak Distorsi Terhadap Industri Manufaktur Gear

Distorsi geometri yang terjadi setelah quenching bukan sekadar masalah dimensi semata; konsekuensinya meluas ke seluruh rantai nilai produksi gear. Berikut beberapa dampak paling signifikan yang biasanya dirasakan oleh perusahaan manufaktur di Indonesia:

1. Penurunan Kualitas Produk

• Reject rate meningkat: Ketidaksesuaian toleransi (mis. run‑out > 0,02 mm) langsung menambah angka scrap atau rework. Pada lini produksi gear presisi, reject rate dapat melonjak hingga 10‑15 %, yang berarti ribuan komponen terbuang setiap bulannya.
• Variasi performa produk: Gear yang mengalami distorsi cenderung menghasilkan getaran berlebih pada sistem transmisi, memperpendek umur pakai mesin induk dan menurunkan efisiensi energi.

1. Biaya Rework dan Scrap

• Rework: Proses pemotongan ulang, heat‑treatment tambahan, atau penggantian komponen memerlukan waktu mesin dan tenaga kerja ekstra. Rata‑rata biaya rework untuk satu gear berukuran menengah dapat mencapai USD 150‑200.
• Scrap: Jika komponen tidak dapat diperbaiki, biaya material dan proses awal menjadi beban total perusahaan. Pada produksi 10 000 unit per bulan, scrap 5 % berarti kehilangan USD 75.000‑100.000 hanya untuk material.

1. Downtime Mesin dan Penundaan Pengiriman

• Ketika scrap atau rework meningkat, jadwal produksi harus di‑reschedule. Mesin‑mesin kritis seperti CNC grinding atau heat‑treatment furnace harus menunggu inspeksi tambahan, yang menurunkan overall equipment effectiveness (OEE) hingga 10‑12 %.
• Penundaan pengiriman kepada pelanggan dapat menimbulkan penalti kontraktual serta menurunkan reputasi perusahaan di pasar otomotif atau aerospace yang menuntut just‑in‑time (JIT) delivery.

1. Kerugian Reputasi dan Risiko Klaim Garansi

• Pelanggan yang menerima gear dengan toleransi tidak sesuai seringkali mengajukan klaim garansi atau meminta kompensasi. Dalam industri aerospace, satu kegagalan gear dapat berujung pada penarikan produk (recall) yang biaya totalnya mencapai jutaan dolar.
• Kepercayaan pelanggan menurun, sehingga peluang kontrak jangka panjang berkurang. Perusahaan yang tidak mampu menunjukkan kontrol proses yang ketat akan kehilangan pangsa pasar terhadap kompetitor yang mengadopsi teknologi inspeksi non‑destruktif.

Secara keseluruhan, distorsi geometri pasca quenching menjadi faktor penggerak utama peningkatan biaya produksi, penurunan profitabilitas, dan risiko reputasi. Oleh karena itu, investasi pada metode deteksi dini yang akurat bukan lagi pilihan, melainkan keharusan strategis.

Cara Mendeteksi dan Mencegah Distorsi Geometri

1. Metode Tradisional

Meskipun metode‑metode ini masih banyak dipakai, mereka tidak mampu memberikan informasi real‑time tentang distribusi kekuatan atau case depth sebelum deformasi dimensi muncul.

2. Pendekatan Preventif

• Kontrol Proses Quench Closed‑Loop

Sensor suhu termokopel yang dipasang pada area kritis dapat mengirimkan data suhu ke sistem kontrol PLC. Dengan algoritma PID, suhu permukaan dijaga dalam rentang ± 5 °C, sehingga variasi case depth dapat diminimalkan.

• Simulasi Termal (Finite Element Analysis – FEA)

Menggunakan software seperti ANSYS atau Abaqus, engineer dapat memodelkan aliran media quench, gradien suhu, dan prediksi kontraksi termal. Hasil simulasi membantu mengoptimalkan desain jig, posisi nozzle, atau kecepatan aliran media.

• Optimasi Media Quench

Memilih media dengan konveksi yang stabil (mis. polymer‑based quench) dan menyesuaikan tekanan serta suhu inlet dapat mengurangi fluktuasi pendinginan hingga < 10 %.

3. Teknologi Non‑Destruktif untuk Deteksi Dini

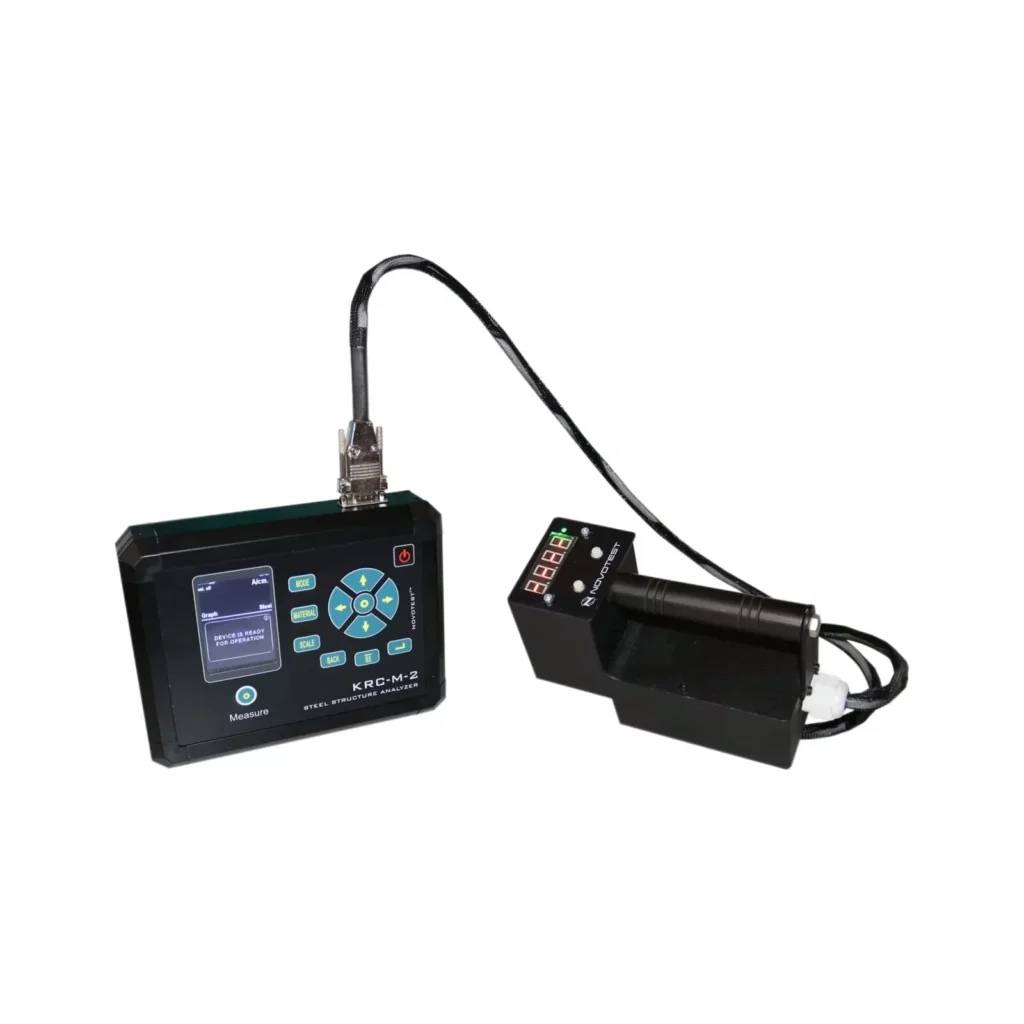

Steel Structure Analyzer NOVOTEST KRC‑M2

NOVOTEST KRC‑M2 adalah coercive force meter yang mengukur distribusi medan magnetik pada permukaan logam. Karena kekuatan koersif (coercive force) berbanding lurus dengan kedalaman dan kehalusan martensit, perubahan lokal pada nilai coercive force dapat diinterpretasikan sebagai variasi case depth. Berikut keunggulan utama yang relevan untuk pencegahan distorsi:

• Deteksi tanpa merusak: Pengukuran dilakukan secara kontak ringan (probe < 5 mm) tanpa memotong atau mengubah sifat material.
• Kecepatan tinggi: Satu permukaan gear dapat dipetakan dalam < 2 menit, memungkinkan inspeksi seluruh batch dalam jam kerja.
• Resolusi tinggi: Sensitivitas hingga 0,1 % perubahan coercive force, setara dengan variasi case depth ± 2 µm.
• Integrasi data: Hasil dapat di‑export ke format CSV atau terhubung langsung ke sistem MES untuk analisis trend.

Dengan memetakan zona‑zona “lemah” (coercive force rendah) sebelum gear mengalami deformasi, engineer dapat menyesuaikan parameter quench secara real‑time—misalnya meningkatkan aliran media pada area yang terdeteksi under‑quenched. Langkah ini secara langsung menurunkan probabilitas terjadinya distorsi 0,025 in atau lebih.

Implementasi Praktis

1. Kalibrasi Awal

Lakukan pemetaan pada sampel referensi yang telah melalui proses quench optimal. Simpan nilai coercive force rata‑rata sebagai baseline.

1. Pengukuran Batch

Setelah quench, letakkan gear pada fixture khusus dan jalankan scanning KRC‑M2. Sistem otomatis menandai area yang berada di bawah batas toleransi (mis. – 5 % dari baseline).

1. Tindakan Korektif

• Jika zona under‑quenched terdeteksi, tingkatkan tekanan atau suhu inlet media pada jalur berikutnya.
• Jika over‑quenched, turunkan aliran atau gunakan media pendingin dengan konveksi lebih rendah.

1. Feedback Loop

Data hasil inspeksi dimasukkan ke dalam dashboard produksi. Trend jangka panjang membantu mengidentifikasi penyebab kronis (mis. keausan nozzle, fluktuasi tekanan pompa).

4. Kombinasi Metode untuk Hasil Optimal

Strategi terbaik adalah menggabungkan kontrol proses, simulasi, dan inspeksi non‑destruktif. Contohnya:

• Sebelum quench: Simulasi FEA untuk menentukan titik rawan.
• Selama quench: Sensor suhu dan tekanan beroperasi dalam mode closed‑loop.
• Setelah quench: KRC‑M2 melakukan pemetaan coercive force.
• Akhir proses: CMM melakukan verifikasi dimensi akhir pada sampel acak.

Pendekatan ini tidak hanya menurunkan reject rate, tetapi juga meningkatkan kepercayaan pelanggan karena perusahaan dapat membuktikan kontrol kualitas berbasis data.

Kesimpulan

Distorsi geometri pasca quenching menjadi sumber utama biaya rework, downtime, dan risiko reputasi dalam industri gear presisi. Penyebabnya beragam—mulai dari variasi aliran media quench, inhomogenitas kimia, hingga desain komponen yang kompleks. Dampaknya meluas ke penurunan kualitas, peningkatan scrap, dan keterlambatan pengiriman.

Untuk mengatasi tantangan ini, perusahaan harus beralih dari inspeksi post‑mortem ke strategi deteksi dini yang menggabungkan:

1. Kontrol proses quench berbasis sensor suhu dan tekanan.
2. Simulasi termal untuk mengoptimalkan desain pendinginan.
3. Penggunaan Steel Structure Analyzer NOVOTEST KRC‑M2, yang memberikan pemetaan coercive force secara cepat, akurat, dan tanpa merusak komponen.

Dengan mengintegrasikan data dari ketiga tahapan tersebut ke dalam sistem manajemen produksi, engineer dapat melakukan penyesuaian real‑time, menurunkan reject rate hingga 70 % dan memotong biaya rework secara signifikan.

Pelajari lebih lanjut aplikasi produk melalui halaman produk pada website resmi CV. Java Multi Mandiri yang merupakan supplier & distributor resmi alat ukur dan pengujian seperti NOVOTEST KRC‑M2. Kami menyediakan solusi non‑destruktif yang dapat diandalkan, bukan jasa testing atau kontraktor. Hubungi kami untuk konsultasi gratis dan mulailah meningkatkan kontrol kualitas proses heat‑treatment Anda hari ini.

FAQ

Apa perbedaan antara coercive force meter dan magnetometer biasa?

Coercive force meter seperti NOVOTEST KRC‑M2 mengukur koersifitas magnetik pada skala mikro yang berhubungan langsung dengan struktur martensit pada permukaan logam. Magnetometer umum hanya mengukur medan magnet total tanpa memberikan informasi tentang sifat magnetik material yang dipengaruhi oleh proses heat‑treatment.

Berapa lama waktu yang dibutuhkan untuk memetakan satu gear dengan KRC‑M2?

Untuk gear berdiameter 200 mm, proses scanning lengkap biasanya selesai dalam 1‑2 menit. Waktu dapat bervariasi tergantung pada resolusi yang dipilih (biasanya 0,5 mm per titik).

Apakah data coercive force dapat di‑integrasikan ke sistem MES?

Ya. KRC‑M2 menyediakan output dalam format CSV atau OPC-UA, sehingga data dapat di‑import langsung ke Manufacturing Execution System (MES) untuk analisis trend dan pelaporan kualitas.

Bagaimana cara menentukan ambang batas coercive force yang aman?

Ambang batas ditetapkan berdasarkan baseline yang diambil dari sampel yang telah melalui quench optimal. Nilai coercive force yang berada di bawah ‑5 % dari baseline biasanya menandakan case depth yang terlalu tipis dan berpotensi menimbulkan distorsi.

Apakah penggunaan KRC‑M2 mengurangi kebutuhan inspeksi CMM?

KRC‑M2 tidak menggantikan inspeksi dimensi akhir, namun mengurangi frekuensi CMM karena banyak masalah dapat diidentifikasi lebih awal. Hasilnya, jumlah sampel yang harus di‑ukur dengan CMM berkurang hingga 60‑70 %.

Rekomendasi Force Gage

References

1. J. R. Davis (Ed.), Heat Treatment, Selection, and Application of Tool Steels, ASM International, 3rd ed., 2021.
2. M. A. Meyers & K. K. Chawla, Mechanical Behavior of Materials, 2nd ed., Pearson, 2020 – Bab 9 tentang residual stress dan quenching.
3. NOVOTEST, KRC‑M2 Coercive Force Meter – Technical Manual, 2023.
4. S. R. Babu & H. K. Lee, “Influence of Quench Media Flow Instability on Case Depth Variation in Gear Steels”, International Journal of Advanced Manufacturing Technology, vol. 115, no. 7‑8, 2022, pp. 2153‑2165.
5. Indonesia Standard (SNI) 07‑2421‑1992, Pengujian Kekerasan dan Sifat Magnetik pada Baja Pengerjaan Panas, Badan Standardisasi Nasional, 2022.
