Mengenal PCE-PME 50 untuk Pengukuran Tekanan Diferensial pada HVAC dan Ventilasi

Apa Itu PCE-PME 50?

PCE-PME 50 adalah alat ukur tekanan diferensial portabel dari PCE Instruments. Perangkat ini membandingkan tekanan pada dua titik dan menampilkan selisihnya secara langsung. Pengukuran tersebut dibutuhkan ketika tekanan pada satu titik saja belum cukup untuk menjelaskan kondisi sistem.

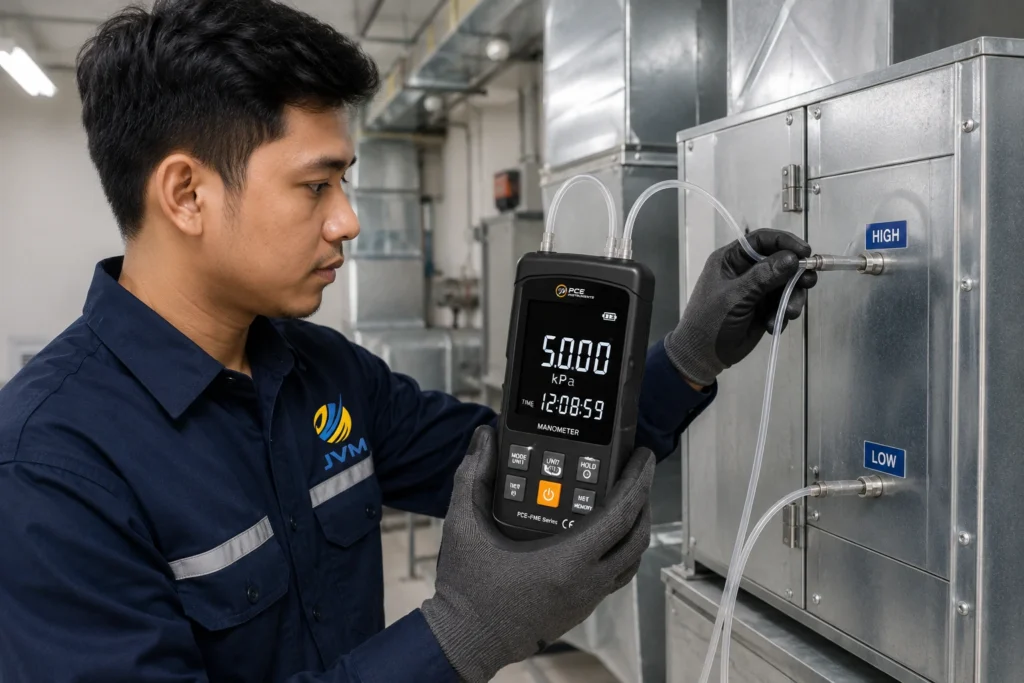

Pada instalasi HVAC, misalnya, teknisi dapat membandingkan tekanan sebelum dan sesudah filter. Perbedaan tekanan tersebut dapat membantu menunjukkan besarnya hambatan yang terjadi ketika udara melewati filter. Prinsip serupa juga digunakan pada ventilasi, kipas, blower, ducting, tungku, orifice, dan proses pembakaran.

Selain berfungsi sebagai alat baca langsung, PCE-PME 50 juga dilengkapi data logger internal. Data pengukuran dapat disimpan dalam memori, dipantau dalam interval tertentu, dan dipindahkan ke komputer melalui USB-C. Fitur ini membuat alat lebih sesuai untuk pekerjaan inspeksi, maintenance, commissioning, dan dokumentasi teknis.

Apa Itu Tekanan Diferensial?

Tekanan diferensial adalah perbedaan tekanan antara dua titik dalam suatu sistem. Nilainya dapat dihitung dengan rumus sederhana:

ΔP = P1 − P2

P1 adalah tekanan pada titik pertama, sedangkan P2 adalah tekanan pada titik pembanding. Jika P1 lebih tinggi, alat menampilkan nilai positif. Jika P2 lebih tinggi atau sambungan port dibalik, alat dapat menampilkan nilai negatif.

Nilai negatif tidak selalu berarti alat mengalami kerusakan. Kondisi tersebut dapat menunjukkan bahwa arah tekanan berlawanan dengan arah pemasangan selang. Karena itu, teknisi perlu memahami posisi port tekanan tinggi dan port pembanding sebelum menarik kesimpulan dari hasil pengukuran.

Perbedaan Differential Pressure Meter dan Pressure Gauge

Pressure gauge biasa umumnya mengukur tekanan terhadap atmosfer atau referensi tertentu. Differential pressure meter membandingkan dua titik secara langsung. Perbedaan ini membuat differential pressure meter lebih tepat digunakan untuk memeriksa filter, ducting, kipas, blower, ventilasi, dan sistem yang membutuhkan perbandingan tekanan.

Apa Fungsi PCE-PME 50 pada HVAC dan Ventilasi?

Pada sistem HVAC dan ventilasi, perubahan tekanan dapat memberi informasi penting tentang hambatan aliran, kondisi filter, kestabilan kipas, dan performa saluran udara. PCE-PME 50 dapat membantu teknisi melakukan pemeriksaan berikut.

• Mengukur tekanan sebelum dan sesudah filter udara.
• Mengevaluasi resistansi atau hambatan filter.
• Memeriksa perubahan tekanan pada ducting.
• Memantau kondisi kipas dan blower.
• Membandingkan tekanan pada jalur masuk dan keluar.
• Mendukung pemeriksaan sistem air conditioning.
• Membantu evaluasi ventilasi ruangan.
• Mencatat tren tekanan selama proses maintenance.

Pengukuran Tekanan Diferensial pada Filter

Filter udara menyebabkan hambatan terhadap aliran. Ketika debu dan partikel terkumpul, hambatan umumnya meningkat. Kondisi tersebut dapat terlihat dari bertambahnya selisih tekanan sebelum dan sesudah filter.

Namun, tekanan diferensial yang meningkat tidak boleh langsung dianggap sebagai satu-satunya bukti bahwa filter harus diganti. Perubahan kecepatan kipas, posisi damper, penyumbatan ducting, kebocoran, atau perubahan konfigurasi sistem juga dapat memengaruhi hasil. Nilai yang diperoleh harus dibandingkan dengan spesifikasi filter, manual unit HVAC, atau prosedur maintenance yang digunakan.

Fitur Utama PCE-PME 50

Spesifikasi Teknis PCE-PME 50

Cara Menggunakan PCE-PME 50

1. Periksa alat dan selang

   Pastikan konektor, port, dan selang tidak bocor, retak, tersumbat, atau terlipat. Kondisi selang dapat memengaruhi kestabilan pembacaan.

2. Lakukan zeroing

   Samakan tekanan pada kedua port, kemudian lakukan pengaturan nol sesuai petunjuk penggunaan sebelum alat dihubungkan ke titik pengukuran.

3. Hubungkan kedua titik tekanan

   Sambungkan port pertama ke titik bertekanan lebih tinggi dan port lainnya ke titik pembanding. Pastikan arah pemasangan sesuai tujuan pemeriksaan.

4. Pilih satuan tekanan

   Gunakan Pa, kPa, mbar, inH₂O, atau satuan lain yang sama dengan spesifikasi sistem agar hasil mudah dibandingkan.

5. Tunggu hingga nilai stabil

   Hindari mencatat angka pertama yang muncul. Tunggu sampai kondisi sistem dan pembacaan alat cukup stabil.

6. Gunakan fungsi yang diperlukan

   Gunakan MIN, MAX, AVG, atau HOLD ketika nilai berfluktuasi atau ketika hasil perlu dicatat tanpa terus melihat layar.

7. Aktifkan data logger

   Atur interval pencatatan sesuai kebutuhan. Interval pendek cocok untuk perubahan cepat, sedangkan interval panjang dapat digunakan untuk pemantauan berkala.

8. Transfer data ke komputer

   Gunakan koneksi USB-C untuk memindahkan dan mengolah data menjadi tabel, grafik, atau laporan inspeksi.

Bagaimana Cara Membaca Hasil Pengukuran?

Hasil pengukuran harus dibaca berdasarkan arah sambungan, satuan yang dipilih, kondisi operasi, dan nilai referensi sistem. Nilai positif menunjukkan tekanan pada P1 lebih tinggi daripada P2. Nilai negatif menunjukkan tekanan P2 lebih tinggi atau posisi sambungan berlawanan.

Jika tekanan berubah selama pengukuran, jangan hanya menggunakan satu angka sesaat. Catat nilai MIN, MAX, dan AVG agar perubahan dapat dinilai lebih objektif. Untuk kebutuhan maintenance, bandingkan data terbaru dengan hasil pengukuran sebelumnya.

Akurasi PCE-PME 50 tercantum sebagai ±1% FS. FS berarti full scale atau skala penuh. Karena itu, toleransi tidak dihitung hanya dari angka yang sedang tampil, tetapi berkaitan dengan rentang penuh alat. Pada pekerjaan yang memerlukan ketertelusuran, kebutuhan sertifikat kalibrasi juga perlu dikonfirmasi sebelum pembelian.

Kelebihan dan Keterbatasan PCE-PME 50

Apa yang Perlu Diperiksa Sebelum Membeli PCE-PME 50?

Pemilihan differential pressure meter tidak sebaiknya hanya berdasarkan rentang maksimum. Periksa beberapa faktor berikut agar alat sesuai dengan aplikasi.

• Rentang tekanan: pastikan tekanan normal dan kemungkinan lonjakan masih berada dalam batas alat.
• Resolusi: sesuaikan dengan perubahan tekanan terkecil yang ingin diamati.
• Akurasi: cocokkan dengan toleransi proses dan kebutuhan laporan.
• Jenis media: konfirmasi kompatibilitas gas atau media yang diukur.
• Kondisi lingkungan: pertimbangkan suhu, kelembapan, air, debu, dan persyaratan keselamatan.
• Pencatatan data: tentukan apakah pembacaan sesaat cukup atau diperlukan data logger.
• Satuan: pastikan alat mendukung satuan yang digunakan pada manual sistem.
• Kalibrasi: konfirmasi kebutuhan sertifikat untuk audit, laboratorium, atau sistem mutu.

PCE-PME 50 dapat dipertimbangkan ketika teknisi membutuhkan alat portabel dengan rentang ±50 kPa, pencatatan data internal, alarm suara, dan transfer data ke PC. Untuk media agresif, area eksplosif, lingkungan basah, atau kebutuhan perlindungan khusus, diperlukan model lain dengan spesifikasi yang sesuai.
