Menghindari Kegagalan Fatigue Akibat Inklusi Karbida pada Crankshaft dengan NOVOTEST TUD2 (LAB)

Bayangkan sebuah kendaraan yang melaju di jalan tol tiba-tiba kehilangan tenaga, disusul bunyi dentuman keras dari ruang mesin. Investigasi forensik kemudian mengungkap fakta mengejutkan: poros engkol (crankshaft) patah menjadi dua bagian. Kegagalan fatigue semacam ini bukanlah skenario fiksi belaka; ia adalah momok laten dalam industri otomotif yang seringkali berakar dari masalah yang nyaris tak kasat mata: inklusi karbida. Partikel keras berukuran mikro ini bertindak sebagai konsentrator tegangan internal, memicu retakan mikroskopis yang perlahan merambat hingga komponen mengalami kegagalan total.

Tantangan terbesarnya, metode inspeksi konvensional sering kali gagal mendeteksi inklusi ini sebelum terlambat. Di sinilah NOVOTEST TUD2, dengan teknologi Ultrasonic Contact Impedance (UCI), hadir sebagai solusi elegan. Alat ini mampu melakukan pemetaan kekerasan (hardness mapping) secara non-destruktif dan sangat presisi pada geometri rumit crankshaft, sehingga mendeteksi anomali kekerasan—indikator kuat keberadaan inklusi karbida besar—sejak dini. Hasilnya bukan sekadar data, melainkan langkah preventif nyata yang menghindari crack initiation. Selain itu juga mencegah bencana engine failure, dan memastikan hanya komponen dengan integritas material sempurna yang lolos ke konsumen.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa sebenarnya inklusi karbida dan mengapa sangat berbahaya bagi crankshaft?
   2. Bagaimana NOVOTEST TUD2 bisa mendeteksi inklusi karbida tanpa merusak komponen?
   3. Apakah pengujian hardness dengan TUD2 bisa menggantikan metalografi sepenuhnya?
   4. Berapa tingkat akurasi dan repeatability NOVOTEST TUD2 untuk pengukuran hardness crankshaft?
10. References

Latar Belakang Masalah

Dalam dunia rekayasa material, fatigue atau kelelahan logam merupakan mode kegagalan paling dominan pada komponen dinamis yang menerima beban siklik, dan crankshaft adalah contoh sempurnanya. Komponen ini berputar ribuan kali per menit, menanggung torsi dan momen lentur yang kompleks. Dalam kondisi ideal yang bebas cacat, baja paduan crankshaft dirancang memiliki batas ketahanan (endurance limit) yang sangat tinggi. Namun, realitas manufaktur seringkali menghadirkan inklusi non-logam seperti oksida, sulfida, dan yang paling berbahaya dalam konteks ini, kluster karbida keras.

Inklusi karbida besar, terutama yang kaya akan kromium (Cr) dan molibdenum (Mo), terbentuk sebagai konsekuensi dari segregasi elemen paduan selama proses solidifikasi pengecoran atau siklus perlakuan panas yang tidak sempurna. Masalahnya, karbida ini memiliki karakteristik mekanik yang sangat kontras dengan matriks martensit temper di sekitarnya. Perbedaan modulus elastisitas dan kekerasan yang ekstrem (bisa mencapai >700 HV, sementara matriks idealnya 280-330 HV) menciptakan ketidakcocokan regangan pada skala mikro. Setiap siklus tegangan akan menyebabkan konsentrasi tegangan lokal di antarmuka matriks-inklusi, tempat yang kelak akan menjadi titik inisiasi retakan fatigue.

Standar industri otomotif sangat ketat mengenai hal ini. Sebagian besar spesifikasi menuntut core hardness crankshaft berada dalam rentang 217–300 HB untuk menjamin keseimbangan antara kekuatan dan ketangguhan. Lebih kritis lagi, persyaratan mikrostruktur menuntut minimal 90% martensit temper dan menolak mentah-mentah keberadaan fasa bainit atau karbida kontinyu di batas butir. Tantangan sesungguhnya muncul karena metode uji metalografi, yang merupakan standar emas untuk verifikasi mikrostruktur, bersifat destruktif, mahal, dan hanya bisa dilakukan pada sampel representatif. Pendekatan sampling ini meninggalkan celah bagi komponen cacat yang inklusinya berada di luar bidang potong sampel metalografi untuk tetap lolos dan berakhir di mesin konsumen.

Kondisi Awal & Tantangan

Seorang produsen crankshaft skala menengah menghadapi situasi yang meresahkan. Tingkat klaim garansi mengalami lonjakan signifikan, dengan modus kegagalan tunggal yang mendominasi: patah fatigue pada radius fillet main journal. Polanya konsisten, kegagalan terjadi setelah kendaraan menempuh jarak 50.000 hingga 80.000 kilometer. Padahal, secara desain, komponen tersebut seharusnya mampu bertahan setidaknya 300.000 kilometer. Kerugian finansial akibat penggantian mesin dan kerusakan reputasi sudah di depan mata.

Prosedur kendali mutu yang ada saat itu mengandalkan dua pilar utama. Pertama, pengujian kekerasan dengan metode Rockwell atau Brinell pada sampel acak, biasanya satu unit per lot produksi. Kedua, inspeksi visual oleh operator. Keduanya terbukti tidak mampu mendeteksi akar masalah. Kluster karbida keras yang menjadi biang keladi memiliki ukuran tipikal antara 50 hingga 200 µm dan tersebar secara acak dalam volume material. Uji kekerasan konvensional menggunakan indentor besar dengan beban tinggi mengukur kekerasan makro yang merupakan rata-rata dari area luas, sehingga kluster kecil yang keras ini tidak akan memengaruhi hasil pembacaan secara signifikan.

Melakukan metalografi destruktif untuk inspeksi 100% adalah sebuah kemustahilan dari sisi waktu dan ekonomi. Laboratorium membutuhkan waktu berjam-jam untuk memotong, mounting, poles, dan etsa satu sampel saja. Alat uji portabel tradisional yang ada di pasaran juga memiliki keterbatasan serius. Desain crankshaft yang penuh dengan radius transisi, lubang oli (oil hole), dan ruang sempit tidak memungkinkan akses optimal bagi probe konvensional, yang umumnya cukup besar dan memerlukan permukaan uji yang luas. Kesenjangan inilah yang kemudian menjadi celah kritis: membutuhkan metode non-destruktif yang cepat, sensitif terhadap heterogenitas lokal, dan lincah di medan yang sulit secara geometri.

Metode Pengujian yang Digunakan

NOVOTEST TUD2 (LAB) dipilih sebagai jawaban atas tantangan tersebut. Instrumen ini bukan sekadar alat uji kekerasan biasa; ia adalah penguji dual-method yang salah satu metode utamanya, Ultrasonic Contact Impedance (UCI), menjadi kunci solusi. Prinsip kerja UCI, sesuai standar ASTM A1038, menggunakan batang osilasi dengan frekuensi tinggi yang ujungnya dipasangi indentor Vickers. Ketika indentor menyentuh permukaan, frekuensi resonansi probe akan berubah, dan perubahan ini berkorelasi langsung dengan luas kontak yang tercipta, yang pada gilirannya sebanding dengan kekerasan material.

Ada beberapa keunggulan prinsip kerja ini yang sangat relevan.

1. Pertama, probe-nya ringan dan desainnya ramping, memungkinkan akses ke area sempit seperti fillet radius dan di sekitar lubang oli pada crankshaft.
2. Kedua, pengujian sangat cepat, hanya membutuhkan waktu 2-5 detik per titik, dengan hasil langsung dikonversi ke berbagai skala kekerasan populer seperti HB, HRC, dan HV.
3. Ketiga, dan ini yang paling krusial, metode ini bersifat non-destruktif secara makro. Indentasi yang dihasilkan sangat kecil, berukuran mikro (sekitar 10–50 µm), sehingga tidak merusak komponen. Justru karena ukuran indentasi yang kecil inilah, alat ini memiliki sensitivitas sangat tinggi terhadap heterogenitas lokal.

Strategi pengujiannya adalah melakukan hardness mapping atau pemetaan kekerasan. Berdasarkan data empiris, matriks martensit temper yang ideal pada crankshaft akan menunjukkan kekerasan sekitar 280–330 HV, yang ekuivalen dengan rentang 217–300 HB. Setiap titik yang menunjukkan lonjakan kekerasan di atas 350 HV langsung dicurigai sebagai anomali yang mengindikasikan keberadaan fasa keras tak diinginkan, bisa berupa karbida masif atau bainit. Dengan kata lain, NOVOTEST TUD2 tidak membaca persis apa nama fasanya, melainkan membaca ‘sidik jari’ mekanis yang sangat sensitif dari fasa tersebut. Profil kekerasan yang homogen menjadi indikator kuat mikrostruktur yang seragam, sementara deviasi signifikan menjadi alarm dini adanya inklusi berbahaya.

Implementasi Solusi di Lapangan

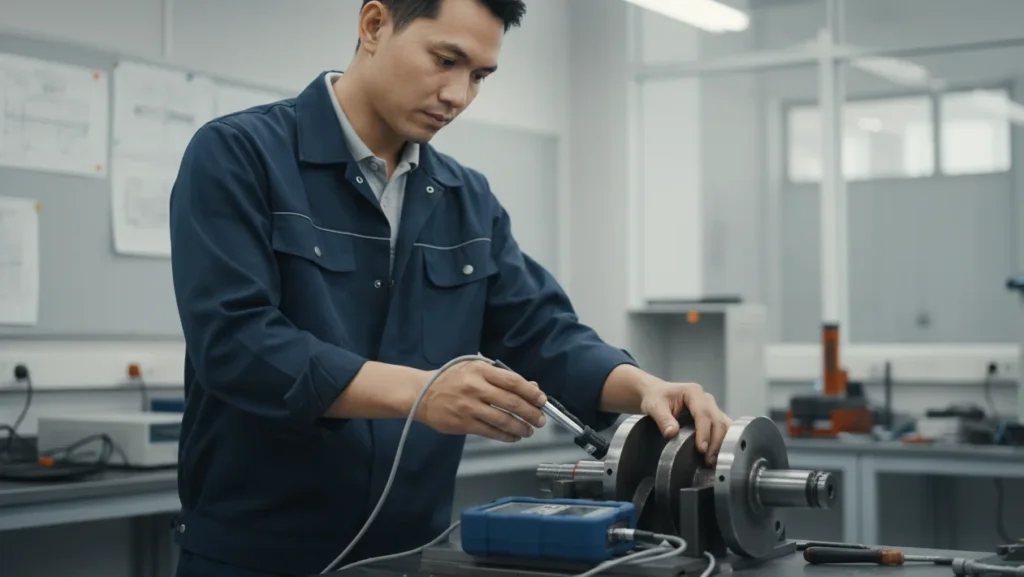

Penerapan NOVOTEST TUD2 di lini quality control (QC) akhir dimulai dengan perancangan prosedur yang sistematis. Langkah pertama adalah kalibrasi perangkat menggunakan blok standar Brinell (HB) yang tersertifikasi, memastikan akurasi dan kemampuan lacak pengukuran. Selanjutnya, dilakukan pemilihan titik uji yang strategis. Tim engineer desain dan QC berkolaborasi menganalisis peta tegangan dari simulasi Finite Element Analysis (FEA). Area yang teridentifikasi sebagai titik konsentrasi tegangan maksimum, seperti fillet radius main journal dan pin journal, serta area di sekitar saluran oli, menjadi fokus utama.

Untuk setiap crankshaft, ditetapkan rute pengukuran yang mencakup 12 hingga 16 titik inspeksi. Operator QC akan menempatkan probe UCI pada setiap titik yang telah ditandai, dan dalam hitungan detik, data kekerasan terbaca. Kami menetapkan kriteria lolos yang ketat: pertama, seluruh nilai kekerasan dari semua titik uji harus masuk dalam rentang target 217–300 HB. Kedua, kami menghitung selisih antara nilai kekerasan tertinggi dan terendah dalam satu komponen. Selisih ini tidak boleh lebih dari 15 HB. Batasan ini krusial untuk memonitor homogenitas struktur secara cepat. Komponen yang homogen secara mikrostruktur akan memiliki profil kekerasan yang seragam, sementara adanya kluster karbida akan menimbulkan delta kekerasan yang besar.

Prosedur eskalasi juga dirancang dengan jelas. Apabila NOVOTEST TUD2 mendeteksi titik dengan kekerasan ekstrem di atas batas kritis, katakanlah setara dengan >370 HV, komponen tersebut tidak langsung dibuang. Langkah selanjutnya adalah konfirmasi. Area yang mencurigakan itu diperiksa lebih lanjut dengan mikroskop portable atau dikirim ke laboratorium untuk metalografi. Selama masa transisi, prosedur menggunakan TUD2 ini dijalankan secara paralel dengan metode inspeksi lama untuk validasi silang, memastikan korelasi data dan membangun kepercayaan tim terhadap teknologi baru.

Hasil dan Analisis Data

Data berbicara dengan sangat jelas tentang efektivitas pendekatan ini. Dalam tahap awal implementasi, kami melakukan inspeksi pada 500 unit crankshaft yang sebelumnya telah dinyatakan lolos oleh inspeksi standar. NOVOTEST TUD2 berhasil mengidentifikasi 7 unit di antaranya yang memiliki anomali kekerasan signifikan. Secara spesifik, pada ketujuh unit tersebut ditemukan satu atau dua titik dengan kekerasan mencapai ≥380 HV, jauh di atas standar matriks normal. Tujuh komponen ini segera diekstraksi dari lot produksi untuk investigasi lebih dalam.

Hasil metalografi konfirmasi mengonfirmasi kecurigaan kami. Pada titik-titik dengan kekerasan abnormal tersebut, secara konsisten ditemukan kluster karbida krom berukuran besar, beberapa di antaranya mencapai panjang 150 µm, dengan fraksi volume lokal melebihi 2%. Untuk memberikan gambaran kuantitatif dampaknya, ketujuh unit ini dan beberapa unit normal diuji ketahanan fatigue-nya menggunakan uji bending fatigue di laboratorium. Hasilnya sangat signifikan: crankshaft yang mengandung anomali ini menunjukkan ketahanan fatigue 30–40% lebih rendah dibandingkan komponen yang memiliki profil kekerasan homogen. Dampak pada kualitas sangat terukur.

Tabel Perbandingan Data QC Sebelum dan Sesudah Implementasi:

Setelah tiga bulan penerapan penuh, dampak finansialnya sangat jelas. Klaim garansi bulanan yang sebelumnya didominasi oleh kegagalan fatigue crankshaft anjlok hingga 85%. Ini adalah bukti bahwa komponen berisiko tinggi yang sebelumnya lolos, kini berhasil dicegat. Di sisi pengendalian proses, nilai Cpk (Process Capability Index) kekerasan inti meningkat dari 1,1 menjadi 1,6. Peningkatan ini menunjukkan bahwa proses perlakuan panas menjadi lebih terkendali, karena kemampuan deteksi dini dari TUD2 memberikan umpan balik yang lebih cepat ke tim produksi. Yang terpenting, sejak prosedur mandatory inspection berbasis TUD2 diterapkan, tidak ada lagi laporan mesin gagal akibat crankshaft patah pada populasi produk yang telah diinspeksi, membuktikan efektivitasnya dalam menghindari kegagalan fatigue di lapangan.

Insight & Lessons Learned

Dari studi kasus ini, terdapat beberapa pelajaran berharga yang dapat dipetik.

1. Pertama, kami belajar bahwa kekerasan sangat lokal (spot hardness) bukan sekadar angka, melainkan indikator awal yang paling jujur dan langsung untuk mendeteksi heterogenitas mikrostruktur berbahaya seperti inklusi karbida sebelum ia sempat berkembang menjadi retakan. Kunci keberhasilannya terletak pada sensitivitas; metode uji tradisional yang mengukur nilai makro rata-rata tidak memadai untuk menangkap anomali mikro ini.
2. Kedua, portabilitas dan kecepatan bukan sekadar kemewahan, melainkan keharusan. Kemampuan NOVOTEST TUD2 untuk melakukan pengujian dalam hitungan detik memungkinkan kami melakukan inspeksi 100% pada setiap komponen yang keluar dari lini produksi, sebuah lompatan besar dari inspeksi sampling sporadis. Ini tidak mengganggu ritme produksi dan justru secara paradoksal mengurangi beban kerja destruktif yang mahal.
3. Ketiga, kami harus mengakui bahwa verifikasi mikrostruktur berbasis kekerasan tidak sepenuhnya menggantikan metalografi. Namun, ia memainkan peran yang sangat superior sebagai gate screening. Alih-alih melakukan metalografi secara acak dan berharap menemukan jarum di tumpukan jerami, kini metalografi diarahkan secara presisi hanya pada area yang telah ditandai oleh TUD2, menjadikannya proses yang sangat efisien dan bertarget.
4. Keempat, kesuksesan teknis sangat bergantung pada faktor non-teknis, yaitu kolaborasi manusia. Penentuan titik uji tidak bisa diputuskan secara sepihak. Ia memerlukan dialog cerdas antara engineer desain yang mengerti titik kritis tegangan dan personel quality control yang memahami karakteristik instrumen. Investasi dalam perangkat uji presisi sejenis NOVOTEST TUD2 juga memberikan pelajaran manajerial yang penting: payback period-nya sangat singkat. Penghematan besar-besaran dari penurunan biaya garansi, biaya inspeksi destruktif, dan tentu saja, perlindungan terhadap reputasi merek, dengan mudah menutup biaya pengadaan alat.

Rekomendasi untuk Industri Serupa

Bagi para pelaku industri manufaktur komponen otomotif, forging, dan pengecoran logam yang menghadapi tantangan serupa, kami sangat merekomendasikan untuk mengadopsi pendekatan berbasis hardness mapping ini.

1. Pertama, terapkan inspeksi pemetaan kekerasan sebagai prosedur wajib (mandatory) untuk semua komponen yang mengalami fatigasi kritis. Ini bukan hanya untuk crankshaft, tetapi juga untuk connecting rod, camshaft, dan axle shaft. Komponen-komponen ini adalah tulang punggung mesin dan kendaraan, dan kegagalan satu unit saja bisa berakibat fatal.
2. Kedua, integrasikan alat seperti NOVOTEST TUD2 ke dalam stasiun QC akhir. Jangan hanya melihat data kekerasan sebagai pass/fail, tetapi gunakan data numerik tersebut untuk membangun Statistical Process Control (SPC). Buat peta kendali dinamis yang memonitor tidak hanya nilai rata-rata kekerasan, tetapi juga selisih antara nilai maksimum dan minimum dalam satu komponen. Tentukan batas kendali bahwa delta kekerasan tidak boleh melebihi 10% dari nilai tengah. Fluktuasi pada metrik ini seringkali menjadi sinyal peringatan dini akan adanya masalah pada proses perlakuan panas, bahkan sebelum produk menjadi cacat.
3. Ketiga, lakukan audit rutin dengan frekuensi yang lebih efisien. Gunakan uji destruktif metalografi dan tensile secara terjadwal pada sampel kecil sebagai konfirmasi berkala atas korelasi antara data hardness mapping dengan mikrostruktur aktual.
4. Keempat, investasikan waktu untuk melatih operator QC. Mereka tidak hanya perlu tahu cara menggunakan alat, tetapi juga harus dibekali kemampuan untuk menginterpretasikan pola anomali kekerasan dan memahami kapan harus melakukan eskalasi.
5. Kelima, perluas penerapan teknologi ini ke hulu. Lakukan incoming inspection pada material batangan (bar stock) menggunakan perangkat yang sama untuk memetakan kekerasan di berbagai titik penampang. Pendekatan ini dapat mendeteksi segregasi dan karbida yang sudah ada sejak awal, sehingga mencegah akar masalah masuk ke jalur produksi. Sebagai distributor alat ukur dan pengujian yang berpengalaman, tim kami siap mendiskusikan lebih detail kebutuhan spesifik Anda untuk mendukung peningkatan kualitas dan keandalan produk.

Kesimpulan

Kinerja NOVOTEST TUD2 dalam studi kasus ini melampaui ekspektasi, membuktikan bahwa teknologi UCI adalah alat vital dalam strategi menghindari kegagalan fatigue crankshaft. Alat ini secara efektif mendeteksi heterogenitas kekerasan lokal yang menjadi ciri utama keberadaan inklusi karbida berbahaya. Inilah yang memberikan kemampuan skrining yang tidak dimiliki oleh metode uji kekerasan konvensional. Pendekatan non-destruktif berbasis hardness profiling ini menjawab keterbatasan mendasar dari inspeksi sampling dan metalografi destruktif yang sporadis, memungkinkan inspeksi 100% yang cepat, akurat, dan efisien.

Implementasi nyata di lapangan menghasilkan penurunan klaim garansi secara dramatis dan meningkatkan capability index proses secara signifikan. Lebih dari sekadar data, pencapaian ini merepresentasikan transformasi kualitas: risiko engine failure akibat komponen cacat lolos dapat dieliminasi, dan kepercayaan pelanggan dapat dipertahankan. Bagi industri manufaktur komponen otomotif, adopsi teknologi pengujian modern seperti ini adalah langkah strategis yang tak terelakkan dalam perjalanan menuju target zero-defect dan reliability excellence. Ini adalah investasi cerdas yang membuktikan bahwa mencegah selalu jauh lebih baik, dan jauh lebih murah, daripada memperbaiki.

FAQ

Apa sebenarnya inklusi karbida dan mengapa sangat berbahaya bagi crankshaft?

Inklusi karbida adalah partikel senyawa karbon dengan elemen logam (seperti kromium atau molibdenum) yang terbentuk selama proses pengecoran atau perlakuan panas. Bahayanya terletak pada sifatnya yang sangat keras dan getas, menciptakan antarmuka dengan matriks logam yang lebih lunak. Saat crankshaft menerima tegangan siklik, antarmuka ini menjadi titik konsentrasi tegangan yang sangat tinggi, sehingga memicu awal retakan (crack initiation) yang akan terus merambat dan berakhir pada patah fatigue total.

Bagaimana NOVOTEST TUD2 bisa mendeteksi inklusi karbida tanpa merusak komponen?

NOVOTEST TUD2 menggunakan metode Ultrasonic Contact Impedance (UCI) yang menghasilkan indentasi sangat mikroskopis (sekitar 10–50 µm). Perubahan frekuensi resonansi probe saat menyentuh permukaan dikonversi menjadi nilai kekerasan. Karena ukuran indentasinya yang sangat kecil, alat ini sangat sensitif terhadap perbedaan sifat material di area lokal. Jika probe mengenai area yang mengandung karbida keras, nilai kekerasan yang terbaca akan melonjak drastis dibandingkan matriks di sekitarnya, sehingga memberikan ‘alarm’ akan adanya anomali.

Apakah pengujian hardness dengan TUD2 bisa menggantikan metalografi sepenuhnya?

Tidak sepenuhnya. Hardness mapping dengan TUD2 berperan sangat efektif sebagai gate screening atau penjaga gawang yang cepat dan non-destruktif. Alat ini mendeteksi indikasi adanya anomali melalui perbedaan kekerasan. Namun, untuk mengonfirmasi secara visual jenis fasa, ukuran, dan distribusi pasti dari inklusi atau struktur mikro yang tidak diinginkan, analisis metalografi tetap diperlukan. Perannya kini berubah menjadi lebih efisien karena hanya dilakukan pada sampel yang telah diidentifikasi mencurigakan.

Berapa tingkat akurasi dan repeatability NOVOTEST TUD2 untuk pengukuran hardness crankshaft?

NOVOTEST TUD2 memiliki tingkat akurasi yang sangat tinggi karena didasari oleh kalibrasi pada blok standar bersertifikat dan koreksi langsung ke berbagai skala (HV, HB, HRC) sesuai standar ASTM A1038. Repeatability-nya sangat baik, terutama karena pengukuran UCI dipengaruhi oleh operator secara minimal dan dapat diulang dengan deviasi rendah. Ini dibuktikan oleh peningkatan Cpk dari 1,1 menjadi 1,6, yang mengonfirmasi bahwa data yang dihasilkan sangat konsisten dan andal untuk pengendalian proses.

Rekomendasi Alat Ukur

References

1. ASTM A1038-19, Standard Practice for Portable Hardness Testing by the Ultrasonic Contact Impedance Method, ASTM International, West Conshohocken, PA, 2019.
2. ASM International. (2002). ASM Handbook Volume 11: Failure Analysis and Prevention. ASM International.
3. Davis, J.R. (1998). Metals Handbook Desk Edition. ASM International. (Khususnya tentang segregasi paduan dan efeknya pada sifat fatigue).
4. Novotec-USA. (2023). Operating Manual & Technical Specifications: NOVOTEST T-UD2 Hardness Tester.
5. Murakami, Y. (2002). Metal Fatigue: Effects of Small Defects and Nonmetallic Inclusions. Academic Press.
