Mengungkap Kehebatan 1‑Phase Power Meter PCE‑PA6000‑ICA: Akurasi Tinggi dengan Sertifikat Kalibrasi ISO

Bayangkan Anda berada di ruang laboratorium atau bengkel listrik: sebuah alat besar tiba‑tiba mati secara misterius. Operator panik, karena tak ada alat sederhana yang bisa langsung menunjukan apakah komponen beban atau suplai listrik yang menjadi penyebabnya. Waktu berhenti, kerugian meningkat, dan tekanan meningkat. Dalam situasi kritis seperti ini, satu pertanyaan muncul: berapa daya yang sebenarnya diserap? Apakah tegangan dan arusnya ideal? Apakah faktor daya merusak performa?

Atau bayangkan skenario industri, di mana satu mesin produksi memakai listrik secara diam‑diam lebih besar dari perkiraan — biaya operasional membengkak, efisiensi menurun, dan audit energi memperingatkan bahwa ada “kebocoran daya”. Anda tahu bahwa Anda butuh alat yang tidak hanya mengukur tapi juga memberikan analisis tepat — bukan alat murah asal‑asalan, melainkan alat yang bisa diandalkan dan diakui secara profesional.

Inilah tantangan bagi banyak teknisi, peneliti, atau pengelola fasilitas: bagaimana memastikan pengukuran daya satu fase dengan keandalan dan reputasi kalibrasi yang diakui? Jawabannya muncul dalam bentuk “pahlawan” pengukur daya: 1‑Phase Power Meter PCE‑PA6000‑ICA — lengkap dengan sertifikat kalibrasi ISO. Dalam artikel ini, kita akan menjelajah dari prinsip dasar hingga aplikasi nyata dan panduan penggunaan, agar alat ini bukan sekadar jargon teknis, tapi alat nyata yang bisa Anda kuasai.

Mengenal Dasar Teknologi

Prinsip kerja sederhana (dengan analogi)

Untuk memahami operasi alat ini, mari kita analogikan sistem listrik satu fase sebagai aliran air dalam pipa:

• Tegangan (Voltage, V) → seperti tekanan air

• Arus (Current, I) → seperti aliran air (berapa banyak liter per detik)

• Daya (Power, P) → seperti laju air * tekanan (seberapa cepat air mengalir dan dengan tekanan berapa)

Nah, alat power meter seperti PCE‑PA6000‑ICA berfungsi untuk menangkap “tekanan” dan “arus aliran” secara simultan, lalu menghitung berapa banyak “energi air” (daya) yang melewati pipa itu selama waktu tertentu. Selain daya nyata (active power), alat ini juga mengukur daya semu (apparent power) dan faktor daya (cos φ) — aspek penting agar aliran listrik tidak “memboroskan tenaga”.

Metode konvensional biasanya hanya mengukur tegangan atau arus secara terpisah, lalu mengasumsikan beban sebagai resistif murni. Tetapi kenyataannya banyak beban listrik bersifat induktif atau kapasitif — sehingga terjadi pergeseran fasa antara tegangan dan arus. Alat yang lebih pintar harus mengukur keduanya secara simultan dan mempertimbangkan faktor fase itu.

Keunggulan konsep ini dibanding metode sederhana:

• Akurasi lebih tinggi karena alat memperhitungkan realitas beban non‑murni (induktif/kapasitif).

• Pengukuran multifungsi: tidak hanya Watt tetapi juga kVA, cos φ, konsumsi energi (kWh), frekuensi, resistansi.

• Monitoring waktu riil memungkinkan deteksi lonjakan atau abnormalitas sesaat, yang sering luput dari alat sederhana.

Kenalkan Produk/Alatnya secara Spesifik

Apa yang membuat PCE‑PA6000‑ICA istimewa dibanding kompetitor

Walaupun ada banyak power meter di pasaran, PCE‑PA6000‑ICA memiliki kombinasi fitur yang sulit ditandingi:

1. Sertifikat Kalibrasi ISO sudah disertakan (ICA = “Incl. ISO Calibration Certificate”) — berarti pengukuran Anda sudah diakui secara profesional sejak pembelian.

2. Modul desktop atau meja (tabletop) yang memudahkan penempatan dan penggunaan laboratorium atau ruang kerja.

3. Kemampuan untuk terhubung ke konverter arus industri dengan rasio 100/5 A atau 1000/5 A — memungkinkan pengukuran beban besar dengan aman.

4. Layar LCD besar (93 × 52 mm) yang bisa menampilkan beberapa nilai sekaligus — memudahkan interpretasi data secara langsung.

5. Antarmuka RS‑232 terintegrasi dengan perangkat lunak analisis (Soft‑LUT‑USB) — memungkinkan transfer data ke komputer untuk analisis lanjut dan dokumentasi.

6. Fungsi tambahan seperti data hold, peak hold, alarm batas tinggi/rendah — menjadikan alat ini tidak sekadar “mengukur” tapi “memantau kondisi abnormal.”

Intinya, PCE‑PA6000‑ICA bukan alat kompromi; ia dirancang untuk pengguna profesional yang butuh transparansi, akurasi, dan kredibilitas sejak awal.

Desain dan Ergonomi

Tampilan fisik, material, ukuran, berat

Saat Anda melihat alat ini, kesan pertama adalah kokoh dan profesional. Beberapa deskripsi teknisnya:

• Dimensi fisik: 280 × 210 × 90 mm

• Berat kira‑kira: 1.600 g atau sekitar 1,6 kg

• Material casing: plastik atau bahan polimer industri kuat yang dirancang untuk tahan terhadap kelembapan hingga 80% RH dan suhu operasi antara 0 – 50 °C.

• Layar besar (multi fungsi) berukuran 93 × 52 mm — memudahkan pembacaan dari sudut lebar.

Ergonomi dan kemudahan penggunaan

Desainnya mempertimbangkan kenyamanan operator:

• Posisi tampilan dan tombol sudah diatur agar tidak saling menghalangi pandangan.

• Tombol navigasi cukup sedikit tapi intuitif — pengguna relatif cepat memahami mode pengukuran.

• Mudah dipindah (portable): meskipun berat 1,6 kg, masih bisa digenggam dan dipindah antara ruang kerja atau meja ukur.

• Daya ganda: bisa menggunakan 6 baterai AA atau adaptor listrik eksternal, menjadikannya fleksibel dalam penggunaan lapangan maupun laboratorium.

Secara keseluruhan, desain alat ini menyadari bahwa pengukuran daya sering kali dilakukan di lingkungan teknis, sempit, dan berpindah — sehingga utilisasi kenyamanan sangat penting.

Antarmuka dan Pengalaman Pengguna

Layar/display dan navigasi

Layar besar 93 × 52 mm mampu menampilkan empat nilai secara simultan — sehingga Anda bisa melihat, misalnya, daya nyata, faktor daya, tegangan, dan arus sekaligus tanpa berganti mode.

Navigasi melalui tombol memungkinkan pergantian mode pengukuran, setting alarm, hold/peak, dan konfigurasi komunikasi.

Bahasa dan petunjuk

Umumnya instruksi tersedia dalam bahasa Inggris dan kadang bahasa Jerman (PCE Instruments berasal dari Eropa). Versi dokumentasi lokal mungkin disediakan oleh distributor di Indonesia. Beberapa fungsi teks menu seperti “Hold”, “Peak”, “Alarm High / Low” mudah dipahami secara universal karena istilah teknis ini lazim.

Transfer data ke komputer

Melalui interface RS‑232 dan perangkat lunak Soft‑LUT‑USB, data pengukuran dapat dikirim ke PC untuk analisis, grafik, atau arsip.

Pengalaman pengguna menjadi lebih lengkap: Anda tidak hanya melihat data sesaat, tapi bisa merancang trend, mendeteksi pola konsumsi energi, atau menyusun laporan teknis profesional.

Fitur-fitur Cerdas / Unggulan

Mari kita bahas fitur-fitur pintar dan keunggulan nyata PCE‑PA6000‑ICA:

1. Pengukuran real power dan apparent power secara simultan
   Memberi gambaran lengkap apakah beban bekerja efisien atau ada komponen yang “menganggur” (seperti arus reaktif).

2. Pengukuran faktor daya (cos φ)
   Membantu pengguna memantau apakah beban listrik mengakibatkan pergeseran fase yang merugikan.

3. Konsumsi energi (kWh counter)
   Fitur yang sangat penting dalam audit energi atau tagihan listrik jangka panjang.

4. Fungsi Data Hold & Peak Hold
   Memungkinkan pengguna “mengunci” nilai tertentu atau merekam nilai puncak (lonjakan) — berguna ketika pengukuran sulit dilakukan secara terus-menerus.

5. Alarm High / Low
   Pengguna bisa menetapkan batas atas dan bawah; jika pengukuran melewati batas, alat akan memberi sinyal peringatan. Sangat berguna untuk monitoring otomatis.

6. Kompatibilitas dengan adaptor arus (opsional)
   Misalnya adaptor PCE‑PA ADP, sehingga pengukuran arus hingga 10 A atau lebih aman dan bebas dari kabel besar langsung.

7. Integrasi konverter arus industri (100/5A atau 1000/5A)
   Memungkinkan pengukuran mesin industri berdaya besar tanpa harus merombak sirkuit utama.

Manfaat nyata dalam kehidupan pengguna:

• Teknisi bisa mendeteksi kehilangan daya tersembunyi atau beban bersifat induktif yang mempengaruhi efisiensi.

• Dalam audit energi, bisa menunjukkan titik “boros” dan memberikan rekomendasi perbaikan.

• Dalam riset atau pengembangan produk listrik, bisa digunakan untuk karakterisasi daya dalam fase pengujian.

• Dalam pemeliharaan preventif, bisa memantau lonjakan atau abnormalitas listrik yang bisa merusak peralatan.

Kontrol Eksternal dan Integrasi Sistem

Kendali lewat sinyal eksternal / PLC

Walaupun PCE‑PA6000‑ICA adalah alat tabletop, fleksibilitasnya terlihat dari kemampuan integrasi:

• RS‑232 interface yang bisa dihubungkan ke PLC, sistem SCADA, atau komputer industri. Anda bisa memprogram PLC untuk membaca nilai daya/konsumsi secara otomatis.

• Alarm output internal memungkinkan sinyal eksternal untuk menyala ketika ambang batas terlewati (meskipun batasannya lebih bersifat internal alat, bukan relai keras).

• Bila digunakan bersama konverter arus dan sistem kontrol industri, alat ini bisa menjadi bagian dari jaringan monitoring energi di pabrik.

• Skalabilitas: Anda bisa menggabungkan beberapa unit meter untuk menangani banyak beban satu fase dan mengumpulkan data ke pusat kontrol.

Dengan modul komunikasi dan kecocokan dengan protokol industri (melalui RS‑232), PCE‑PA6000‑ICA tidak hanya alat mandiri, tapi bisa “naik kelas” menjadi bagian dari sistem otomasi.

Spesifikasi Teknis Lengkap

Berikut adalah tabel spesifikasi teknis PCE‑PA6000‑ICA (berdasarkan dokumentasi PCE Instruments).

Penjelasan awam:

• Ketika tertulis “±1,5 % + 5 digit”, itu berarti hasil pengukuran bisa menyimpang 1,5 % dari nilai sebenarnya, ditambah atau minus sejumlah 5 unit digit kecil tergantung resolusi.

• Daya nyata (real power) terbatas langsung hingga 6 kW, namun dengan adaptor eksternal, alat bisa menangani beban hingga ratusan kiloWatt.

• Frekuensi hingga 999 Hz mendukung sistem listrik non‑standar (misalnya sistem frekuensi tinggi).

• Resistansi (Ω) adalah “bonus” yang memudahkan pengecekan rangkaian sederhana.

Panduan Memilih Komponen Tambahan

Meskipun alat utama sudah kuat, banyak aplikasi membutuhkan aksesori tambahan agar pengukuran optimal. Berikut panduan:

Beberapa aksesori yang relevan

• Adaptor arus PCE‑PA ADP (dengan grounding) untuk pengukuran arus hingga ~10 A dengan keamanan tinggi.

• Clamp-on (klem arus) seperti PCE‑CA‑502, agar bisa mengukur tanpa memutus sirkuit.

• Kabel RS‑232 ke USB atau adaptor komunikasi jika PC modern tidak memiliki port RS‑232.

• Kabel uji (test leads) berkualitas dengan kapasitas arus dan tegangan memadai.

Tabel rekomendasi kombinasi & flow rate tipikal (contoh analogi aplikasi listrik sebagai “aliran”)

Faktor yang memengaruhi hasil aktual

• Viskositas / Karakter beban: beban motor induksi, beban kapasitif/induktif bisa mempengaruhi hubungan tegangan-arus.

• Panajng kabel / resistansi kawat: drop tegangan di kabel mempengaruhi hasil pengukuran.

• Kondisi suhu / kelembapan: spesifikasi alat berlaku pada kondisi tertentu (0‑50 °C, ≤ 80 % RH).

• Interferensi elektromagnetik: lingkungan industri banyak noise; penataan kabel dan grounding penting.

• Kepresisian adaptor atau klem: aksesori harus sesuai akurasi agar hasil tidak bias.

Aplikasi Nyata (Case Studies)

Industri manufaktur — audit energi

Di sebuah pabrik pengolahan makanan, tim audit energi ingin mengetahui keberadaan beban tersembunyi. Mereka menggunakan PCE‑PA6000‑ICA untuk memeriksa panel distribusi tiap bagian: conveyor, motor pompa, mesin pendingin. Hasil menunjukkan bahwa motor pendingin bekerja pada faktor daya rendah (cos φ ~0,72), menunjukkan adanya beban reaktif berlebih. Dengan data ini, mereka menambahkan kapasitor kompensasi, dan terbukti penghematan listrik 8 % pada sirkuit itu dalam 3 bulan.

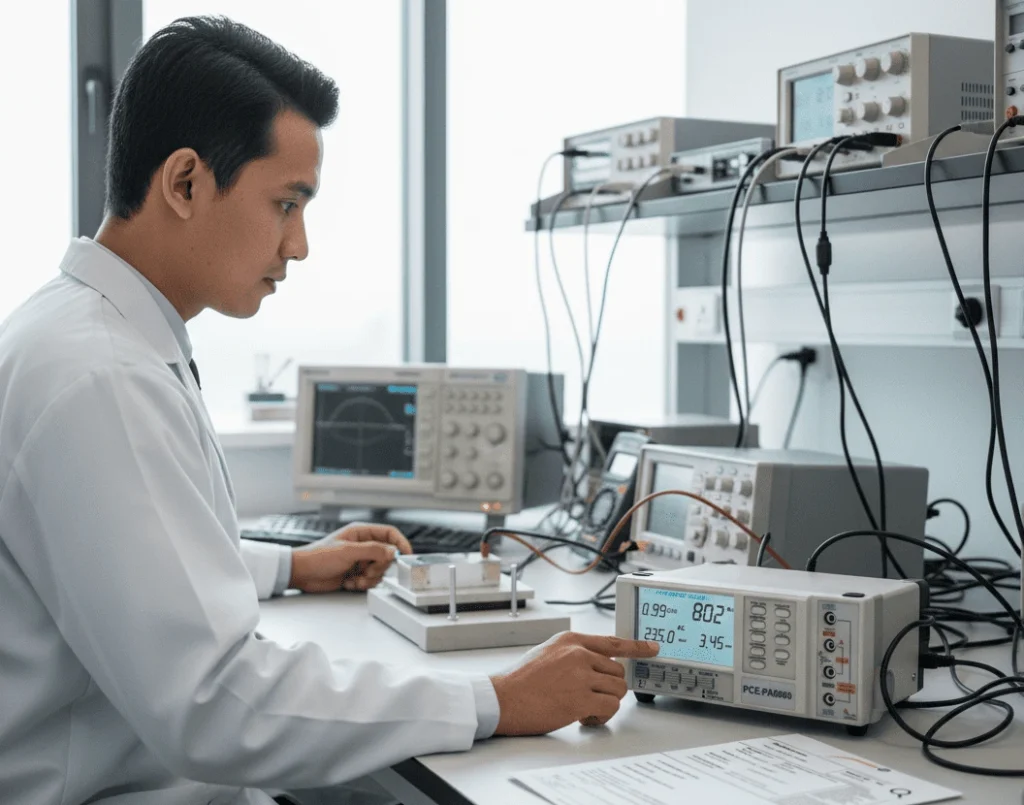

Laboratorium R&D elektronik

Seorang insinyur desain power supply ingin mengetahui efisiensi output ketika beban bervariasi. Menggunakan PCE‑PA6000‑ICA, dia bisa mencatat watt input dan arus input, lalu membandingkan terhadap output beban. Fitur peak hold berguna ketika beban transient tinggi muncul karena switching. Data terekam dan diolah lewat software Soft‑LUT‑USB untuk analisis grafik respons.

Pemeliharaan fasilitas HVAC

Tim pemeliharaan gedung besar menggunakan alat ini untuk memonitor konsumsi daya blower dan pompa AC. Dengan alarm batas atas aktif di meter, mereka segera mendapatkan notifikasi ketika lonjakan daya muncul — seperti saat bearing mulai aus atau pompa mulai mengalami hambatan. Sebelum kerusakan lebih parah, mereka bisa intervensi dini.

Pendidikan teknik universitas

Di program laboratorium listrik, mahasiswa diajarkan pengukuran daya nyata, daya semu, faktor daya, dan disipasi energi. PCE‑PA6000‑ICA digunakan sebagai alat demonstrasi karena fleksibilitas dan kemampuannya mencakup banyak rentang pengukuran.

Panduan Penggunaan Langkah demi Langkah

Berikut panduan dasar agar Anda bisa langsung mulai menggunakan alat ini:

Persiapan

1. Pastikan alat dalam kondisi baik, baterai terisi atau adaptor tersedia.

2. Pastikan lingkungan berada dalam rentang suhu dan kelembapan alat.

3. Siapkan kabel uji, adaptor arus atau klem sesuai aplikasi.

Pemasangan

1. Hubungkan kabel uji atau adaptor arus ke beban yang akan diukur (tegangan dan arus).

2. Pastikan polaritas dan ground sudah benar agar pengukuran tak keliru.

3. Jika menggunakan adaptor atau klem, sambungkan kabel grounding jika perlu.

Pengaturan awal

1. Nyalakan alat, pilih mode pengukuran yang sesuai (AC real power, apparent, cos φ, kWh).

2. Atur rentang pengukuran, alarm batas, dan fungsi hold/peak jika diperlukan.

3. Jika integrasi sistem diperlukan, set komunikasi RS‑232 (baud rate, protokol) sesuai sistem Anda.

Pengukuran & pemantauan

1. Catat nilai awal dan pantau selama periode yang relevan.

2. Gunakan fitur hold atau peak untuk “mengunci” nilai signifikan.

3. Bila menggunakan software, sambungkan RS‑232 ke PC dan mulai logging data dalam bentuk tabel atau grafik.

Integrasi dengan sistem eksternal

1. Hubungkan ke PLC atau perangkat kontrol yang membaca output serial (RS‑232).

2. Di sistem kontrol, buat skrip atau logika yang memantau nilai daya / alarm.

3. Gunakan data untuk otomatisasi — misalnya mematikan beban ketika konsumsi melebihi batas.

Tips perawatan

• Simpan alat dalam kondisi kering dan temperatur moderat.

• Kalibrasi ulang secara periodik (misalnya setiap 12 bulan) agar tetap akurat.

• Hindari paparan tegangan/arus melebihi spesifikasi — bisa merusak sensor internal.

• Cek kabel dan konektor secara rutin agar tidak longgar atau korosi.

Kesimpulan dan Rekomendasi

PCE‑PA6000‑ICA adalah instrumen pengukur daya satu fase yang menggabungkan akurasi tinggi, fleksibilitas konfigurasi, dan kredibilitas melalui sertifikat kalibrasi ISO. Dari laboratorium ilmiah hingga pabrik industri, alat ini memungkinkan Anda tidak hanya mengukur — tetapi memahami karakteristik listrik secara mendalam.

Bagi pengguna yang membutuhkan audit energi, pemantauan beban, desain perangkat listrik, atau integrasi sistem kontrol, PCE‑PA6000‑ICA adalah pilihan tepat. Namun bagi aplikasi kasual rumah tangga sederhana, alat ini mungkin overkill — Anda bisa memilih alat yang lebih sederhana dan murah.

Secara ringkas:

• Anda ingin data yang tepat dan diakui → PCE‑PA6000‑ICA cocok.

• Anda butuh alat yang fleksibel dan bisa berkembang dengan sistem industri → cocok.

• Anda memerlukan pengukuran hingga ratusan kiloWatt dengan keamanan dan keandalan → alat ini mendukung aksesori dan konversi arus besar.

Jika kebutuhan Anda meliputi area itu, alat ini adalah investasi serius bagi profesional listrik, teknisi, atau institusi penelitian.

FAQ

1. Apakah sertifikat kalibrasi ISO berlaku selamanya?
   Tidak. Sertifikat ISO hanya berlaku sejak kalibrasi. Biasanya alat perlu dikalibrasi ulang setiap 6–12 bulan tergantung penggunaan agar akurasi tetap terjamin.

2. Bisakah alat ini mengukur arus di atas 10 A langsung?
   Tidak secara langsung. Untuk arus besar, Anda harus menggunakan adaptor arus atau klem (clamp) yang kompatibel sehingga alat tetap aman dan akurat.

3. Apakah alat ini mendukung protokol komunikasi selain RS‑232, seperti Modbus?
   Secara bawaan hanya RS‑232 dan perangkat lunak Soft‑LUT. Jika Anda membutuhkan protokol lebih modern, Anda mungkin perlu adaptor atau konverter RS‑232 ke protokol lain (misalnya Modbus RTU) secara eksternal.

4. Apa persyaratan lingkungan agar hasil pengukuran tetap akurat?
   Suhu operasi: 0 – 50 °C; kelembapan ≤ 80 % RH. Hindari medan magnet kuat, interferensi elektromagnetik, dan drop tegangan kabel panjang.

5. Apa yang harus diperhatikan saat memilih klem atau adaptor arus?
   Pilih yang sesuai rentang arus beban Anda, pastikan diameter kawat dalam batas toleransi klem, dan cek akurasi adaptor agar tidak memperkenalkan error signifikan.
