PCE-007: Air Flow Meter Portabel Untuk Validasi HVAC/Lab

Di banyak laboratorium dan fasilitas produksi, validasi laju aliran udara bukan sekadar angka di laporan—itu menyangkut keselamatan, mutu, dan kepatuhan. Bayangkan sesi verifikasi kabin bio-safety atau fume hood di laboratorium kampus: petugas QA harus memastikan kecepatan hisap memadai agar uap kimia tidak bocor ke ruang kerja. Atau di ruang produksi farmasi, tim validasi perlu membuktikan bahwa laju udara pasokan dan exhaust berada dalam rentang yang dijanjikan, karena penyimpangan kecil bisa berujung pada batch ditahan saat audit.

Kunci dari semua itu adalah alat ukur yang portabel, akurat, serta mudah dipakai di lapangan—yang sanggup menampilkan kecepatan angin, suhu udara, bahkan menghitung debit volumetrik dengan cepat untuk berbagai penampang duct atau bukaan kabinet. Itulah konteks di mana Air Flow Meter PCE-007 relevan: sebuah perangkat ekonomis dengan impeller eksternal dan pencatatan data (data logger) bawaan yang memudahkan pengukuran berkala maupun studi tren pada instalasi ventilasi dan proses.

Teknologi pengukuran aliran udara pada PCE-007

PCE-007 bekerja dengan anemometer baling-baling (vane impeller). Saat udara melewati baling-baling, putaran mekaniknya dikonversi menjadi sinyal elektronik yang kemudian dihitung sebagai kecepatan aliran (m/s, km/h, knot, ft/min, mph). Dengan memasukkan luas penampang, alat juga dapat mengestimasi debit volumetrik (m³/min). Sensor suhu internal memperkaya konteks pembacaan karena densitas udara dan performa ventilasi sering dipengaruhi temperatur.

Mengapa teknologi ini penting jangka panjang? Karena:

• Respons cepat & intuitif: visual—baling-baling berputar—membantu operator memahami kondisi aliran secara langsung, baik saat commissioning HVAC, balancing, maupun troubleshooting.

• Biaya kepemilikan rendah: tidak membutuhkan media sekali pakai, tidak memerlukan suplai tekanan seperti pitot tube yang membutuhkan manometer diferensial khusus.

• Akurat untuk kecepatan rendah hingga sedang: cocok untuk pengujian fume hood, cleanroom (umum), diffuser, exhaust fan, dan intake kabin.

Dibanding metode konvensional seperti perkiraan manual (rule of thumb) atau uji asap visual tanpa kuantifikasi, pendekatan anemometer memberikan angka terukur yang dapat diaudit dan ditelusuri kembali, memudahkan analisis tren dan penyusunan CAPA saat audit mutu.

Spesifikasi dan fitur product

PCE-007 adalah air flow meter portabel dari PCE Instruments yang menggabungkan pengukuran kecepatan angin, suhu udara, dan perhitungan debit. Impeller eksternal dihubungkan melalui kabel 1,5 m (4,9 ft), sehingga operator lebih fleksibel mengukur di area sempit atau posisi yang tidak nyaman tanpa harus memutar seluruh badan alat.

Apa yang membuatnya istimewa:

• Memori internal hingga 2000 data untuk logging kecepatan/suhu—cukup untuk inspeksi berhari-hari tanpa harus selalu menulis manual.

• Antarmuka RS-232 + software PC untuk transfer data dan konfigurasi, sehingga dokumentasi ke Excel atau sistem pelaporan berjalan rapi.

• Multi-unit: m/s, km/h, ft/min, mph, knot—memudahkan koordinasi lintas tim yang memakai satuan berbeda.

• Akurasi layak audit: spesifikasi akurasi kecepatan ±3% ±0,1 (seragam untuk semua satuan), akurasi suhu ±1°C—cukup untuk keperluan QA/QC lapangan.

Bagi operator HVAC, tim K3, hingga teknisi lab, kombinasi fitur ini berarti pengukuran konsisten dengan alur kerja yang ringan.

Desain dan ergonomi

Secara fisik, PCE-007 didesain sebagai instrumen genggam dengan dua layar LCD (double LCD, 4 digit), memudahkan pembacaan ganda—misalnya kecepatan di layar utama dan suhu/volume di layar kedua. Casing utama dari ABS plastic memberi bobot ringan namun cukup tahan untuk pemakaian lapangan.

Detail dimensi dan bobot perangkat (unit utama):

• Dimensi: 88 × 168 × 26,2 mm (≈ 3,5 × 6,6 × 1 inci)

• Berat: 350 g

Detail impeller (side wheel):

• Rumah/kasing impeller: 66 × 132 × 29,2 mm (≈ 2,6 × 5,2 × 1,1 inci)

• Bantalan: sapphire bearings (untuk presisi dan ketahanan)

• Kabel penghubung: 1,5 m (4,9 ft)

Catu daya: 1 baterai 9V, dengan ketahanan sekitar 50 jam pemakaian. Untuk logging jangka panjang (> 2 hari terus-menerus), pabrikan menyarankan mempertimbangkan battery pack atau adaptor daya agar data tidak hilang jika baterai habis saat memori penuh.

Batas lingkungan operasi:

• Data logger: 0…50°C; < 80% r.h.

• Side wheel/impeller: 0…60°C; < 80% r.h.

Informasi IP rating tidak dinyatakan oleh pabrikan; artinya, hindari paparan debu cair/percikan berlebih. Gunakan di area kering atau lindungi dengan tas bawaan saat mobilisasi.

Antarmuka dan pengalaman pengguna

PCE-007 memiliki dual display LCD 4 digit yang rapi, membuat nilai utama dan sekunder dapat dipantau sekaligus. Navigasi dilakukan melalui tombol fungsi sederhana—mode unit, hold, max/min, logger—yang mudah dipahami teknisi baru sekalipun.

Fitur kenyamanan:

• Auto-Power Off untuk menghemat baterai, sangat berguna pada sesi inspeksi lapangan yang berpindah-pindah.

• Min/Max/Hold agar operator dapat menangkap puncak (peak) hembusan atau membekukan layar saat posisi mengukur kurang stabil.

• Memori internal 2000 titik (kecepatan atau suhu), cukup untuk rute inspeksi multi-lokasi dalam satu hari.

• Ekspor data via RS-232 ke PC menggunakan software bawaan; cocok untuk dokumentasi ke Excel atau pelaporan internal.

Bagi QA/QC, pengalaman ini memangkas waktu pencatatan manual, menekan risiko salah tulis, serta menyederhanakan proses audit trail.

Fitur-fitur cerdas/unggulan

• Vane impeller dengan bearing sapphire
  Bearing sapphire mengurangi gesekan, memperbaiki kestabilan putaran di kecepatan rendah hingga sedang. Dampaknya: pembacaan lebih repeatable, terutama saat verifikasi diffuser dengan aliran pelan.

• Multi-unit & konversi cepat
  Dukungan m/s, km/h, ft/min, mph, knot memudahkan tim di berbagai departemen. Tidak perlu kalkulator konversi terpisah.

• Perhitungan debit (m³/min)
  Dengan memasukkan luas penampang, alat menghitung volume flow. Fitur ini berguna saat menghitung kapasitas exhaust hood, ventilasi area proses, atau intake kabin.

• Data logging & software PC
  Penyimpanan hingga 2000 data dengan interval transmisi via software 1 s memudahkan studi tren singkat, misalnya memantau stabilitas aliran saat fan speed dimodifikasi, atau ketika membuka/menutup damper bertahap.

• Max/Min/Hold & Auto-Off
  Membantu menangkap dinamika aliran (fluktuasi) dan hemat baterai—dua hal kecil yang sangat krusial saat inspeksi di beberapa titik sekaligus.

Kombinasi fitur ini memberikan efisiensi sampling dan konsistensi dokumentasi, yang ujungnya memperlancar pelaporan mutu dan audit.

Kontrol eksternal dan integrasi sistem

PCE-007 dilengkapi antarmuka RS-232 dan software untuk:

• Transfer data ke PC dan ekspor ke aplikasi lain (mis. Excel).

• Konfigurasi perangkat sebelum pengukuran rutin.

Dalam workflow laboratorium modern, data hasil pengukuran dapat:

• Diolah menjadi grafik tren untuk melihat stabilitas aliran pada rentang waktu tertentu.

• Diarsipkan untuk audit trail (misalnya validasi HVAC).

• Diimpor manual ke LIMS atau spreadsheet prosedural untuk pelaporan internal.

Spesifikasi teknis lengkap

*Catatan untuk pemula: angka debit “m³/min” dihitung dari kecepatan × luas penampang. Nilai maksimum yang sangat besar di spesifikasi menunjukkan skala tampilan yang luas, tetapi debit aktual tetap bergantung pada ukuran bukaan/duct yang Anda masukkan.

Analogi sederhana: kecepatan adalah “seberapa kencang angin bertiup”, sedangkan debit adalah “berapa banyak udara lewat per menit” pada sebuah lubang/duct. Jika kecepatan sama, bukaan lebih lebar menghasilkan debit lebih besar.

Panduan memilih komponen tambahan

Memilih mode & rentang pengukuran (contoh aplikasi)

Aksesori yang relevan

• Tas pembawa (termasuk di paket)

• Interface RS-232 + software (termasuk)

• Baterai 9V cadangan

• Tripod/holder universal (umum, non-spesifik) untuk menjaga posisi stabil pada titik ukur lama

Hindari mengasumsikan aksesori tidak disebut pabrikan; di atas adalah item yang umum menyertai atau melengkapi penggunaan lapangan.

Faktor yang memengaruhi hasil

• Penampang salah input saat menghitung debit.

• Turbulensi di dekat tikungan/damper—ambil jarak lurus (straight length) memadai sebelum titik ukur.

• Arah angin tidak tegak lurus ke impeller—usahakan orientasi yang konsisten.

• Suhu dan kelembaban ekstrem di luar batas operasi.

• Kebersihan impeller—debu yang menumpuk meningkatkan gesekan.

Panduan cara menggunakan produk langkah demi langkah

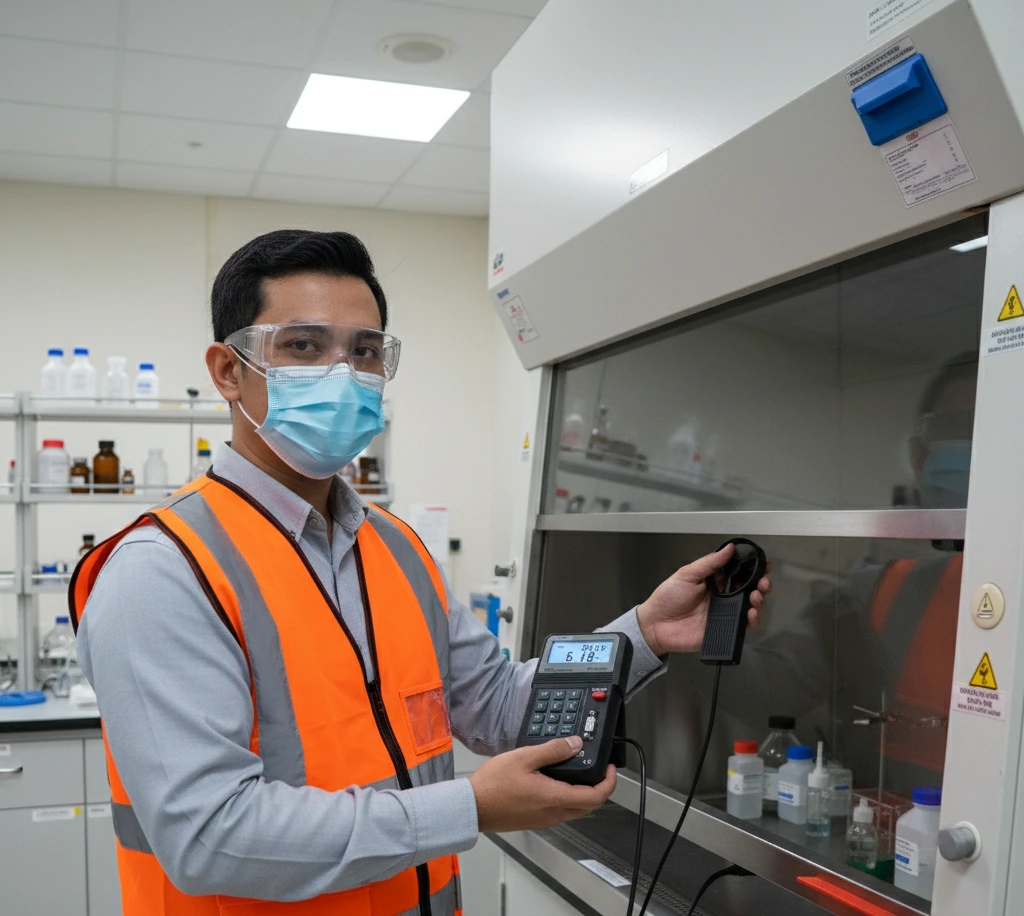

Contoh kasus: validasi face velocity fume hood di teaching lab kampus.

1. Siapkan alat
   Pasang baterai 9V baru, sambungkan impeller eksternal (kabel 1,5 m). Nyalakan PCE-007, pastikan layar ganda aktif.

2. Atur satuan
   Pilih m/s (atau ft/min sesuai SOP). Jika ingin menghitung debit, ukur area bukaan fume hood (lebar × tinggi) dan masukkan nilainya saat diminta.

3. Tetapkan titik ukur
   Bagi bukaan fume hood menjadi grid (mis. 3×3). Tandai titik secara visual. Nyalakan sistem ventilasi minimal 10–15 menit sebelum pengukuran agar stabil.

4. Pengambilan data
   Pegang impeller tegak lurus aliran. Aktifkan fungsi Hold untuk menstabilkan pembacaan. Catat tiap titik atau gunakan data logger untuk menyimpan otomatis. Gunakan Min/Max untuk melihat variasi.

5. Hitung debit (opsional)
   Jika SOP mensyaratkan debit, masukkan luas penampang pada PCE-007. Alat akan menampilkan m³/min. Ulangi di beberapa titik dan ambil rataan.

6. Ekspor data
   Sambungkan RS-232 ke PC, buka software bawaan, transfer data (interval transmisi 1 s bila logging kontinu). Ekspor ke Excel untuk grafik tren dan laporan.

7. Verifikasi & pelaporan
   Bandingkan hasil dengan standar internal/ACGIH/SEFA yang relevan. Jika nilai di bawah batas, rekomendasikan penyesuaian damper atau inspeksi blower.

Tips praktis: lakukan pengukuran dengan posisi impeller stabil (gunakan holder jika perlu), dan jaga jarak dari tepi bukaan untuk mengurangi efek turbulensi.

Kesimpulan dan rekomendasi

PCE-007 memadukan kemudahan genggam, impeller eksternal presisi, memori 2000 data, serta ekspor RS-232 menjadi paket ekonomis untuk verifikasi aliran udara di laboratorium, fasilitas pendidikan, instalasi pengolahan air, hingga proses industri. Spesifikasinya—rentang 0,3…45 m/s, akurasi ±3% ±0,1, sensor suhu ±1°C—cukup untuk sebagian besar tugas QA/QC dan commissioning HVAC.

Siapa yang paling diuntungkan?

• Lab QA/QC & Riset/Teaching Lab: validasi fume hood, BSC, eksperimen aerodinamika sederhana.

• Fasilitas WTP/WWTP & pemantauan ventilasi: pemeriksaan blower room, intake/exhaust.

• Farmasi & biotek: dokumentasi aliran supply/exhaust saat kualifikasi area.

• F&B & industri proses/kimia: balancing aliran pada area proses, kabin lokal exhaust.

Jika Anda membutuhkan integrasi digital lanjutan (mis. USB native, LIMS langsung, atau rating IP tinggi untuk lingkungan basah/korosif), pertimbangkan model lain dengan antarmuka modern atau perlindungan IP spesifik. Namun untuk penggunaan harian yang mengutamakan akurasi praktis, logging dasar, dan portabilitas, PCE-007 adalah pilihan yang masuk akal.

FAQ singkat

Apa perbedaan kecepatan (m/s) dan debit (m³/min)?
Kecepatan adalah “kencangnya” aliran di satu titik. Debit adalah volume total udara yang melewati sebuah penampang tiap menit. Debit = kecepatan rata-rata × luas penampang.

Bisakah PCE-007 digunakan di luar ruangan?
Bisa, selama kondisi lingkungan dalam batas operasi (0…50/60°C; <80% r.h.) dan alat terlindung dari hujan/percikan karena tidak ada IP rating yang dinyatakan.

Berapa lama baterai bertahan?
Sekitar 50 jam. Untuk logging berkepanjangan, siapkan baterai cadangan atau gunakan sumber daya eksternal yang sesuai.

Bagaimana cara mengekspor data?
Gunakan RS-232 dan software bawaan untuk transfer ke PC. Data dapat diekspor ke Excel untuk analisis dan pelaporan.

Apakah ada fungsi Max/Min/Hold?
Ada. Fungsi ini membantu menangkap puncak hembusan, nilai minimum, dan menahan tampilan agar mudah dicatat.
