PCE-007-ICA: Air Flow Meter Portabel Bersertifikat ISO

Di banyak laboratorium, performa lemari asam (fume hood) dan ventilasi ruangan dicek mingguan. Bayangkan teknisi QA datang pagi-pagi, membuka sash fume hood, lalu menyalakan blower. Ada bau pelarut tercium samar—indikasi aliran udara mungkin melemah. Jika laju alir di mulut fume hood turun di bawah standar, uap kimia bisa kembali ke ruang kerja. Risiko paparan meningkat, audit K3 terancam, dan proses riset harus dihentikan. Situasi seperti ini membutuhkan keputusan cepat berbasis data yang andal: seberapa cepat kecepatan angin di mulut fume hood? Berapa volume flow aktual pada grating exhaust? Apakah suhu ruang memengaruhi pembacaan?

Solusinya adalah menggunakan anemometer dengan pencatat data terintegrasi, yang mampu menampilkan kecepatan angin, suhu, dan menghitung debit (volume flow) setelah pengguna memasukkan luas penampang. Dengan demikian kita bisa membandingkan tren sebelum–sesudah servis, menyusun laporan audit, dan menindak cepat bila ada anomali.

Air Flow Meter incl. ISO Cal Certificate PCE-007-ICA—alat portabel yang mengukur kecepatan angin serta suhu, memiliki data logger 2000 titik, antarmuka RS-232 untuk ekspor ke PC, dan sudah disertai Sertifikat Kalibrasi ISO. Untuk laboratorium QA/QC, fasilitas riset, WTP/WWTP, ruang produksi farmasi & F&B, maupun bengkel HVAC, perangkat ini menawarkan kombinasi akurasi, mobilitas, dan ketertelusuran kalibrasi.

Teknologi pengukuran aliran udara

Pada dasarnya, PCE-007-ICA adalah anemometer impeller. Di ujung kabelnya terdapat “side wheel” berbentuk baling-baling kecil (impeller). Saat udara mengalir melewati impeller, bilah akan berputar. Kecepatan putaran ini sebanding dengan kecepatan aliran (hukum proporsionalitas yang ditetapkan lewat kalibrasi pabrik). Sensor optik/elektronik di dalam rumah impeller membaca putaran per detik, lalu prosesor mengonversinya menjadi satuan kecepatan yang dipilih (m/s, km/h, mph, knot, ft/min). Sensor suhu internal membaca temperatur, sehingga instrument dapat menampilkan dua parameter sekaligus pada layar.

Mengapa pendekatan impeller populer untuk inspeksi HVAC/fume hood? Karena responsnya cepat, bentuknya kompak, dan hasilnya stabil pada berbagai arah aliran jika probe ditempatkan tepat. Untuk kebutuhan lapangan—misalnya grid-scan di mulut fume hood, kanal ventilasi, atau intake blower—impeller memudahkan teknisi berpindah titik dengan cepat sambil mencatat hasil.

Dampak jangka panjangnya signifikan. Tren data kecepatan angin harian/pekanan membantu memprediksi kapan filter/duct perlu dibersihkan, memverifikasi commissioning, dan memberi bukti kepatuhan pada auditor K3. Dibanding cara konvensional seperti “tes kertas tisu” atau rasa intuitif, pengukuran kuantitatif dengan anemometer mengurangi subjektivitas, mempercepat keputusan, dan meningkatkan keselamatan kerja.

Spesifikasi dan fitur product produk PCE-007-ICA

PCE-007-ICA adalah air flow meter portabel produksi PCE Instruments yang menggabungkan pengukuran kecepatan angin (hingga 45 m/s) dan suhu (hingga 45 °C), dilengkapi kalkulasi debit (m³/min) berdasarkan luas penampang yang dimasukkan pengguna. Unit ini memiliki memori internal 2000 data, antarmuka RS-232 (kabel & software termasuk dalam paket), serta layar ganda (double LCD) sehingga dua parameter bisa terlihat sekaligus. Paket “-ICA” berarti alat dikirim lengkap dengan Sertifikat Kalibrasi ISO—penting untuk ketertelusuran pengukuran pada sistem manajemen mutu.

Apa yang membuatnya menonjol? Kombinasi portabel, memori terintegrasi, opsi ekspor cepat, dan sertifikat kalibrasi langsung di paket. Banyak anemometer lapangan hanya menampilkan angka sesaat; PCE-007-ICA sudah siap untuk workflow audit—simpan, tarik ke PC, dan arsipkan dalam Excel/LIMS. Impeller-nya dipasang pada bantalan batu permata (sapphire) untuk gesekan rendah dan umur pakai panjang—fitur yang jarang disebut di kelas harga portabel.

Desain dan ergonomi

Secara fisik, unit utama berukuran 88 × 168 × 26.2 mm dengan bobot sekitar 350 g. Bodi menggunakan material ABS plastik—cukup ringan untuk dibawa saku-tas teknisi di lapangan. Di panel depan terdapat dua layar LCD 4 digit yang ditumpuk (double LCD), tombol fungsi untuk pemilihan satuan, memori, Max/Min/Hold, serta tombol daya. Impeller berada di ujung kabel sepanjang 1.5 m (±4.9 ft), membuat posisi tangan lebih fleksibel saat mengukur di tempat sempit seperti plenum atau mulut fume hood.

Sumber daya berasal dari satu baterai 9 V dengan umur pakai sekitar 50 jam penggunaan tipikal—cukup untuk beberapa hari kerja tanpa ganti baterai. Untuk penggunaan lapangan, disarankan membawa satu baterai cadangan di tas. Auto-power off membantu menghemat baterai ketika alat tidak digunakan.

Batas lingkungan operasi tercantum sebagai berikut: untuk unit data logger, 0…50 °C (<80% RH), sedangkan untuk impeller/side wheel, 0…60 °C (<80% RH). Informasi IP rating tidak dinyatakan oleh pabrikan; praktisnya, perlakukan alat ini sebagai perangkat laboratorium portabel—hindari percikan air langsung, hujan deras, dan debu pekat. Untuk kanal berdebu, gunakan pengukuran singkat dan bersihkan impeller secara berkala agar tidak ada partikel yang menghambat putaran.

Material impeller menggunakan bantalan sapphire (bearing batu permata) yang mengurangi gesekan sehingga start-up pada kecepatan rendah menjadi mulus dan kestabilan jangka panjang terjaga. Paket tas pembawa (bag) memudahkan penyimpanan saat berpindah lokasi.

Antarmuka dan pengalaman pengguna

Dua layar LCD 4 digit memudahkan pembacaan parameter ganda. Misalnya layar atas untuk kecepatan angin (m/s), layar bawah untuk suhu (°C). Karakter angka tebal dan kontras tinggi memudahkan dibaca di ruang kerja terang. Navigasi menu sederhana: tombol unit untuk mengganti satuan, tombol fungsi untuk Max/Min/Hold, tombol memori (REC/READ) untuk merekam dan meninjau data.

Fitur kualitas hidup yang relevan untuk pekerjaan lapangan:

• Max/Min/Hold: merekam nilai puncak, nilai terendah, atau menahan pembacaan sesaat agar mudah dicatat manual.

• Auto-power off: mematikan alat otomatis untuk menghemat baterai.

• Memori data: hingga 2000 pembacaan, dapat diambil sebagai kecepatan angin atau suhu (ditentukan saat pencatatan).

• Ekspor data: melalui RS-232 ke komputer menggunakan software yang disertakan; laju transmisi via software hingga 1 detik per data.

Tidak ada indikasi dukungan multibahasa di menu (umumnya bersifat ikon dan singkatan internasional), sehingga pengguna dari berbagai latar mudah memahami.

Fitur-fitur unggulan dan manfaatnya

1. Rentang luas dan multi-unit
   Kecepatan angin diukur mulai 0.3 hingga 45.0 m/s dengan resolusi 0.01 m/s. Untuk teknisi HVAC yang terbiasa dengan ft/min, knot, km/jam, atau mph, alat ini dapat menampilkan dalam satuan favorit tanpa konversi manual. Mengurangi salah hitung ketika berpindah standar.

2. Pengukuran suhu terpadu
   Selain kecepatan angin, alat menampilkan suhu 0.0…45.0 °C. Informasi temperatur membantu interpretasi hasil, terutama ketika perubahan densitas udara dipertanyakan (misalnya ruang AHU panas vs ruang bersih dingin).

3. Perhitungan debit (m³/min)
   Dengan memasukkan luas penampang (misalnya luas mulut duct), perangkat menghitung volume flow secara langsung. Fitur ini memangkas langkah manual yang rentan kesalahan, memudahkan keputusan cepat di lapangan.

4. Data logger 2000 titik
   Pencatatan beruntun memudahkan studi tren: sebelum/sesudah servis, variasi beban siang–malam, atau uji stabilitas kecepatan di fume hood saat sash naik-turun. Data terstruktur memperkuat bukti audit dan CAPA.

5. Antarmuka RS-232 dan software PC
   Kabel antarmuka beserta perangkat lunak disertakan. Pengguna dapat mengekspor ke Excel atau mengimpor ke LIMS. Fitur ini mempersingkat pembuatan laporan, grafik tren, dan arsip digital yang rapi.

6. Sertifikat Kalibrasi ISO (-ICA)
   Sertifikat kalibrasi ISO memastikan ketertelusuran hasil ke standar yang diakui. Bagi laboratorium bersertifikasi dan industri regulasi ketat (farmasi, F&B), dokumen ini krusial saat audit.

7. Konstruksi impeller dengan bantalan sapphire
   Gesekan rendah meningkatkan sensitivitas pada kecepatan rendah dan menjaga konsistensi jangka panjang. Hasilnya, pembacaan lebih stabil di kisaran 0.3–2 m/s yang sering muncul di evaluasi ventilasi ruangan.

8. Fitur praktis
   Dual display, fungsi Max/Min/Hold, dan auto-off membuat sesi pengukuran lebih ringkas, mengurangi salah baca, dan menghemat baterai.

Kontrol eksternal dan integrasi sistem

PCE-007-ICA dilengkapi RS-232 untuk pengiriman data ke PC. Melalui software yang termasuk di paket, data bisa dipindahkan dengan laju hingga 1 detik per titik. File hasil ekspor dapat dianalisis di Excel (CSV/XLS) dan kemudian diunggah ke LIMS perusahaan untuk keperluan trending, audit trail, dan pelaporan. Bagi tim QA/QC, alur ini mempercepat pembuatan laporan berkala (misalnya laporan verifikasi fume hood bulanan) dan memudahkan kolaborasi lintas departemen karena formatnya universal.

Spesifikasi teknis lengkap

Penjelasan awam: angka “±3% ±0.1” pada akurasi kecepatan berarti kesalahan maksimum adalah 3% dari angka yang dibaca ditambah 0.1 m/s. Jadi bila terbaca 10.00 m/s, ketidakpastian maksimum kira-kira ±(0.3 + 0.1) = ±0.4 m/s. Resolusi 0.01 m/s menunjukkan “ketebalan garis penggaris” alat—semakin kecil semakin halus perubahan yang terlihat. Rentang sampai 45 m/s mencakup aliran sedang–tinggi pada duct industri; untuk ruang laboratorium, nilai yang relevan biasanya 0.3–1.0 m/s di mulut fume hood.

Panduan memilih komponen tambahan & aplikasi

Tabel ringkas rentang kecepatan dan contoh aplikasi

Aksesori yang bermanfaat

• Kabel RS-232 & software PC (sudah termasuk).

• Tripod/holder untuk pengukuran stabil di titik tetap.

• Penggaris/templat grid untuk mapping fume hood.

• Baterai 9 V cadangan.

• Impeller cadangan dan tas pelindung.

Faktor yang memengaruhi hasil

• Turbulensi dan sudut datang aliran; jaga impeller tegak lurus alur udara.

• Jarak dari tepi/permukaan; hindari efek dinding (boundary layer).

• Perubahan suhu dan kelembapan ekstrim; tetap di rentang operasi.

• Penentuan luas penampang yang akurat saat menghitung debit (m²).

• Kebersihan impeller; debu/serat dapat menambah gesekan dan menurunkan respons.

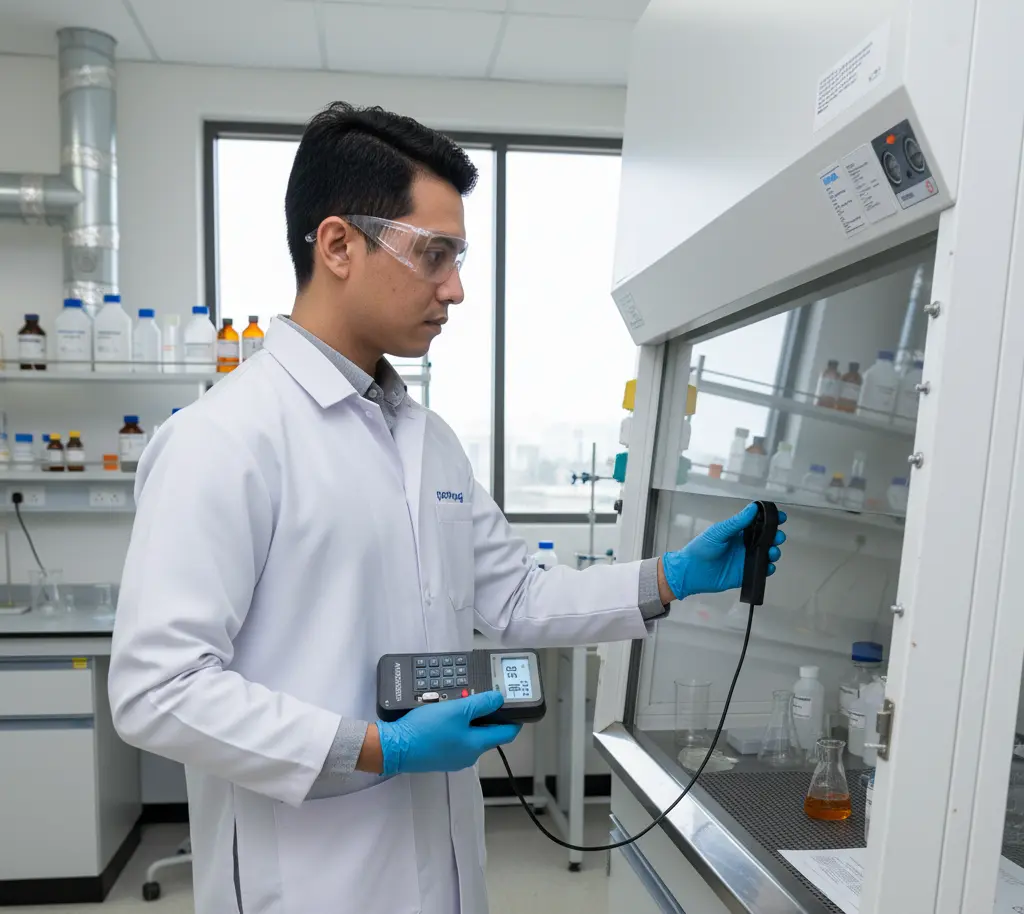

Panduan penggunaan langkah demi langkah (studi kasus fume hood laboratorium)

1. Persiapan
   Isi baterai 9 V sudah terpasang dan berfungsi. Pastikan impeller bersih dan dapat berputar bebas. Bawa template grid kertas transparan 10×10 cm untuk mulut fume hood.

2. Penetapan parameter alat
   Nyalakan PCE-007-ICA. Pilih satuan kecepatan m/s pada layar. Pastikan layar kedua menunjukkan suhu °C. Jika hendak mengukur debit melalui mulut duct/hood, tekan fungsi area dan masukkan luas penampang (A) menggunakan tombol panah sesuai instruksi software/alat.

3. Stabilkan sistem ventilasi
   Nyalakan blower fume hood dan tunggu 1–2 menit hingga aliran stabil. Atur tinggi sash sesuai SOP (misal 30 cm).

4. Pengukuran grid
   Letakkan template grid di mulut fume hood. Lakukan pembacaan di titik-titik grid (misalnya 9 titik). Pada tiap titik, arahkan impeller tegak lurus aliran, tahan 2–3 detik, tekan tombol HOLD untuk mencatat, atau gunakan fungsi MEM untuk menyimpan otomatis. Hindari menyentuhkan impeller ke permukaan agar tidak mengganggu alir.

5. Catat suhu
   Suhu ditampilkan di layar bawah; simpan juga titik-titik suhu jika diperlukan (misal setiap 3 titik) untuk dokumentasi.

6. Perhitungan dan interpretasi
   Jika Anda telah memasukkan luas A, layar debit menampilkan m³/min. Rata-ratakan kecepatan dari 9 titik. Bandingkan dengan kriteria internal (misal 0.5 m/s pada sash height tertentu). Gunakan nilai Max/Min untuk mengetahui variasi ruang.

7. Pelaporan
   Hubungkan alat ke PC lewat RS-232. Jalankan software, tarik data (interval 1 s jika logging otomatis), ekspor CSV ke Excel. Buat grafik tren dan tabel ringkasan; lampirkan Sertifikat Kalibrasi ISO alat pada lampiran laporan.

8. Tindak lanjut
   Jika nilai di bawah standar, periksa filter, kecepatan kipas, atau kebocoran duct. Ulangi pengukuran pasca-perbaikan dan bandingkan dua set data untuk verifikasi.

Kesimpulan dan rekomendasi

PCE-007-ICA menyatukan hal-hal yang dibutuhkan teknisi modern: pengukuran kecepatan angin dan suhu yang stabil, kalkulasi volume flow, pencatatan 2000 data, serta ekspor cepat ke PC. Sertifikat Kalibrasi ISO dalam paket memperkuat ketertelusuran—krusial untuk audit. Desainnya ringan, baterai 9 V bertahan lama, dan impeller berbantalan sapphire meningkatkan sensitivitas terutama pada aliran rendah yang sering dijumpai di fume hood dan ruang bersih.

Siapa yang paling diuntungkan?

• Laboratorium QA/QC & teaching lab yang harus membuktikan kepatuhan ventilasi.

• Industri F&B, farmasi, dan biotek yang memerlukan dokumentasi periodik HVAC/ruang bersih.

• Fasilitas pengolahan air (WTP/WWTP) untuk memeriksa aerasi blower dan ruang blower.

• Kontraktor HVAC & komisioning yang butuh alat portabel dengan ekspor data.

• Bengkel proses & kimia untuk verifikasi local exhaust.

Jika Anda memerlukan pengukuran multi-parameter lain (misal tekanan diferensial), pertimbangkan melengkapi sistem dengan manometer digital. Namun untuk kebutuhan inti laju alir + suhu dengan dokumentasi rapi, PCE-007-ICA sudah sangat memadai.

FAQ

1. Apakah PCE-007-ICA dapat menghitung debit otomatis?
   Ya. Masukkan luas penampang (A), alat akan menghitung m³/min dari v × A.

2. Bisakah data diekspor ke Excel?
   Bisa. Gunakan kabel RS-232 dan software bawaan, lalu ekspor CSV untuk analisis di Excel/LIMS.

3. Seberapa lama baterai bertahan?
   Sekitar 50 jam penggunaan tipikal, dibantu fitur auto-power off.

4. Apakah alat tahan air?
   Tidak dinyatakan memiliki IP rating. Gunakan di lingkungan kering; hindari percikan dan debu berat.

5. Berapa kapasitas memori?
   Hingga 2000 pembacaan, bisa dipilih untuk kecepatan angin atau suhu saat logging.

6. Apakah sudah termasuk sertifikat kalibrasi?
   Paket “-ICA” disertai Sertifikat Kalibrasi ISO dari PCE Instruments.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya instrumen pengukuran aliran udara dalam mendukung keselamatan dan mutu proses Anda. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas seperti PCE-007-ICA Air Flow Meter beserta perangkat laboratorium lainnya untuk membantu perusahaan Anda mengoptimalkan verifikasi ventilasi, memastikan kontrol yang konsisten, dan memenuhi standar tertinggi. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam pengujian laju alir udara pada utilitas maupun proses, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Air Flow Meter Unggulan untuk Kebutuhan Anda

Referensi

• Azzahra, S. P., & Wardhana, Y. W. (2024). PENGUKURAN NILAI PERTUKARAN UDARA PADA SISTEM AIR HANDLING UNIT UNTUK PEMERIKSAAN PRA-KUALIFIKASI DI INDUSTRI FARMASI. Farmaka, 22(2), 75–82. Retrieved from https://jurnal.unpad.ac.id/farmaka/article/download/53550/pdf
• Agita, K., & Husni, P. (2024). KUALIFIKASI KINERJA SISTEM TATA UDARA RUANG TIMBANG KELAS E DI INDUSTRI FARMASI X. Farmaka, 22(1), 13–19. Retrieved from https://jurnal.unpad.ac.id/farmaka/article/viewFile/50615/pdf
