Di banyak sektor industri—mulai dari manufaktur logam, pengolahan kimia, hingga laboratorium riset—pengujian kekerasan material bukan sekadar formalitas. Ini adalah fondasi dari kualitas produk. Namun, realitas di lapangan sering kali tidak sesederhana teori di buku.

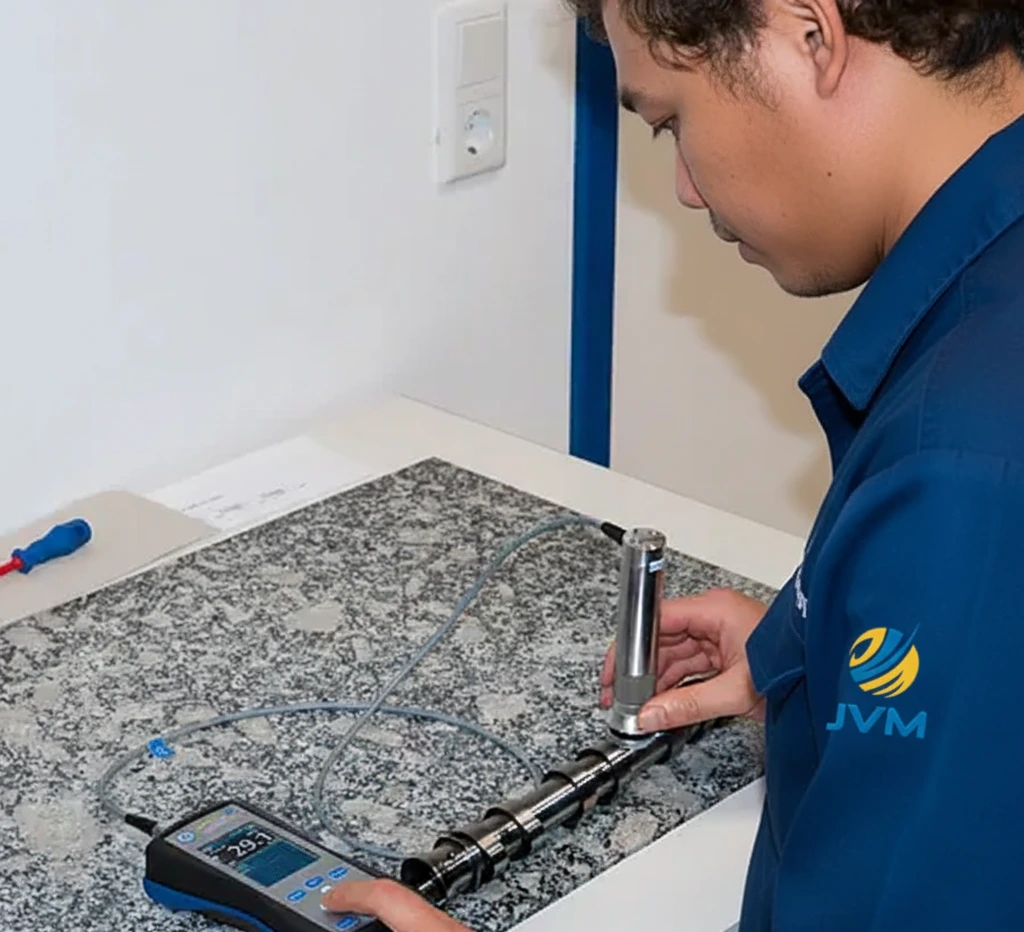

Bayangkan seorang engineer QA/QC di pabrik komponen mesin. Ia harus memastikan kekerasan camshaft hasil heat treatment sesuai spesifikasi. Masalahnya: komponen sudah terpasang, bentuknya kompleks, dan tidak memungkinkan dilakukan uji destruktif. Di sisi lain, metode konvensional seperti Brinell atau Rockwell sering membutuhkan sampel datar, besar, dan proses yang tidak praktis di lapangan.
Beberapa pain point yang sering muncul:
- Kesulitan mengukur material tipis atau komponen kecil tanpa merusak
- Inkonsistensi data akibat operator atau metode manual
- Tidak adanya sistem pencatatan data yang terintegrasi
- Sulitnya menguji area sempit atau permukaan melengkung
- Waktu inspeksi yang lama dan tidak efisien

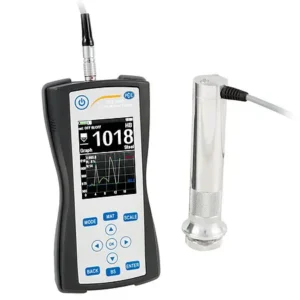

Masalah ini tidak hanya berdampak pada kualitas produk, tetapi juga pada efisiensi operasional dan audit compliance. Di sinilah alat seperti Material Tester PCE-3500-10 incl. 10N probe hadir sebagai solusi yang lebih modern dan praktis.
Prinsip UCI dan Leeb: Dua Pendekatan Cerdas dalam Uji Kekerasan Modern
PCE-3500 menggunakan dua teknologi utama dalam pengujian kekerasan: Ultrasonic Contact Impedance (UCI) dan Rebound (Leeb).
Prinsip UCI (Ultrasonic Contact Impedance)
Pada metode ini, ujung probe menggunakan diamond Vickers yang berosilasi pada frekuensi sekitar 78 kHz. Ketika probe menyentuh permukaan material, frekuensi tersebut berubah sesuai dengan kekerasan material.
- Semakin keras material → perubahan frekuensi lebih kecil
- Semakin lunak material → perubahan frekuensi lebih besar
Perubahan frekuensi ini kemudian dikonversi menjadi nilai kekerasan (HV, HRC, dll).
Keunggulan metode UCI:
- Tidak merusak permukaan (indentasi sangat kecil)
- Cocok untuk material tipis dan area kecil
- Minim pengaruh kekasaran permukaan
Prinsip Rebound (Leeb)
Metode ini menggunakan benda impak yang ditembakkan ke permukaan material. Kecepatan pantulan dibandingkan dengan kecepatan awal untuk menentukan kekerasan.
- Material keras → pantulan tinggi
- Material lunak → pantulan rendah
Metode ini cocok untuk:
- Material besar dan berat
- Permukaan kasar atau kasar produksi
Kenapa Teknologi Ini Penting?
Pendekatan kombinasi ini membuat PCE-3500 fleksibel untuk berbagai kondisi:
- Dari komponen kecil di laboratorium hingga struktur besar di lapangan
- Dari material tipis hingga benda kerja masif
- Mengurangi ketergantungan pada satu metode saja
Apa yang Membuat PCE-3500 Menonjol di Kelasnya?
PCE-3500 bukan sekadar hardness tester biasa. Ia dirancang sebagai alat condition monitoring material tester yang menggabungkan fleksibilitas, akurasi, dan kemudahan penggunaan.
Beberapa hal yang membuatnya berbeda:
- Mendukung banyak skala: HRC, HRB, HV, HB, hingga MPa
- Probe dapat diganti sesuai kebutuhan (10N, 50N, dll)
- Dapat mengukur dari berbagai arah (360°)
- Memiliki fungsi statistik lengkap langsung di alat
- Memori internal hingga 60.000 data
Pendekatan ini menjadikannya cocok untuk:
- QA/QC industri manufaktur
- Laboratorium pengujian material
- Maintenance dan inspeksi lapangan
Desain dan Ergonomi
Secara fisik, PCE-3500 dirancang sebagai perangkat portabel dengan ergonomi yang cukup baik untuk penggunaan lapangan.
Dimensi dan berat:
- Unit utama: 160 × 75 × 30 mm
- Berat: sekitar 300 g (tanpa probe)
Desainnya menyerupai handheld device dengan:
- Layar di bagian atas
- Tombol navigasi di bagian bawah
- Port probe di bagian atas unit
Catu daya:
- 3 baterai AA (NiCd/NiMH)
- Daya tahan hingga ±10 jam
Kondisi operasi:
- Suhu: -20 hingga +40 °C
- Kelembaban: 30–80% RH
- IP rating: IP54 (tahan debu dan percikan)
Ini membuatnya cukup tangguh untuk penggunaan di workshop maupun lapangan.
Antarmuka dan Pengalaman Pengguna
PCE-3500 dilengkapi layar LCD warna dengan backlight yang memudahkan pembacaan data di berbagai kondisi cahaya.
Navigasi menggunakan tombol fisik:
- MODE (pilih mode)
- MAT (material)
- SCALE (skala kekerasan)
- Navigasi arah
- ENTER / BACK
Menu utama terdiri dari:
- Measurement
- Calibration
- Archive
- Settings
- Memory Card
- Information
Fitur kenyamanan:
- Auto-off untuk hemat baterai
- Penyimpanan hingga 60.000 data
- Tampilan grafik langsung di layar
- Mode bahasa (English & Russian)
Fitur Analitik dan Mode Pengukuran yang Membantu Keputusan
PCE-3500 tidak hanya mengukur, tetapi juga membantu menganalisis data langsung di lapangan.
Mode pengukuran utama:
- Graph mode → tren data
- Histogram → distribusi hasil
- Statistic → min, max, average, deviasi
- Smart mode → filter data outlier
- Signal mode → analisis sinyal (Leeb)
Manfaat praktis:
- Mengurangi kesalahan pembacaan
- Mempercepat analisis tanpa software tambahan
- Membantu audit kualitas
Kontrol Eksternal dan Integrasi Sistem
PCE-3500 dilengkapi:
- Interface USB
- Penyimpanan via SD card
- Software PC untuk analisis data
Data dapat:
- Diekspor ke PC
- Digunakan untuk laporan QA/QC
- Diintegrasikan ke workflow audit
Spesifikasi Teknis Lengkap
| Parameter | Spesifikasi |
|---|---|
| Rentang pengukuran | 230–940 HV; 20–70 HRC; 90–650 HB; 370–1740 MPa |
| Akurasi | ±3% HV; ±1.5 HRC; ±3% HB |
| Probe | UCI 10N (opsional), 50N standar |
| Skala | HRC, HRB, HV, HB, HL, MPa |
| Material | Baja ferromagnetik |
| Arah pengukuran | 360° |
| Ketebalan minimum | 1 mm |
| Display | LCD warna dengan backlight |
| Memori | SD card + internal |
| Interface | USB |
| Suhu operasi | -20 hingga +40 °C |
| Baterai | 3× AA |
| Dimensi | 160×75×30 mm |
| Berat | 300 g |
| IP rating | IP54 |
Penjelasan sederhana:
- Rentang HV = cocok untuk material keras seperti baja
- HRC = umum di industri heat treatment
- MPa = langsung ke kekuatan tarik
Faktor yang Mempengaruhi Akurasi Pengukuran
Tabel Aplikasi
| Kondisi Material | Metode Disarankan | Contoh Aplikasi |
|---|---|---|
| Tipis (<1 mm) | UCI | plat tipis, coating |
| Berat (>5 kg) | Leeb | casting besar |
| Permukaan halus | UCI | komponen presisi |
| Permukaan kasar | Leeb | forging |
Faktor penting:
- Kekasaran permukaan
- Ketebalan material
- Massa benda uji
- Posisi probe
- Kalibrasi
Aksesori:
- UCI probe 10N / 50N
- Rebound probe
- SD card
- Software PC
Studi Lapangan: Dari Workshop hingga Laboratorium
1. Inspeksi Heat Treatment di Industri Manufaktur
Seorang engineer menggunakan PCE-3500 untuk memeriksa kekerasan gear setelah proses carburizing. Dengan probe UCI, pengujian dilakukan langsung pada permukaan tanpa memotong sampel.
Hasil:
- Data langsung tersimpan
- Variasi antar titik terlihat dari histogram
- Keputusan QC lebih cepat
2. Laboratorium Riset Material Kampus
Mahasiswa teknik material menguji sampel baja dengan berbagai perlakuan panas.
Manfaat:
- Bisa bandingkan HV dan HRC langsung
- Data statistik tersedia otomatis
- Cocok untuk pembelajaran praktis
Panduan Penggunaan di Lapangan
Contoh: inspeksi komponen logam di pabrik
- Nyalakan alat
- Pilih metode (UCI atau Leeb)
- Pilih material dan skala
- Bersihkan permukaan benda uji
- Tempelkan probe tegak lurus
- Tekan probe secara stabil
- Tunggu hasil muncul
- Simpan data jika perlu
Tips:
- Hindari tekanan berlebih
- Pastikan permukaan bersih
- Lakukan beberapa pengukuran
Kesimpulan dan Rekomendasi
PCE-3500 adalah solusi praktis untuk pengujian kekerasan non-destruktif yang fleksibel dan cukup lengkap untuk berbagai kebutuhan industri.
Cocok untuk:
- QA/QC manufaktur
- Laboratorium pengujian
- Maintenance lapangan
Keunggulan utama:
- Dual metode (UCI + Leeb)
- Data statistik lengkap
- Portabel dan robust
FAQ
- Apakah bisa digunakan untuk material non-logam?
Tidak, alat ini dirancang untuk material logam. - Apakah perlu kalibrasi rutin?
Ya, terutama setelah penggunaan intensif atau perubahan kondisi. - Apakah bisa ekspor data ke Excel?
Bisa melalui software PC via USB. - Apakah cocok untuk material tipis?
Ya, terutama dengan metode UCI. - Berapa kapasitas penyimpanan?
Hingga 60.000 data.
