PCE-A420: Anemometer Cup Vane Portabel Untuk Audit HVAC & Proses

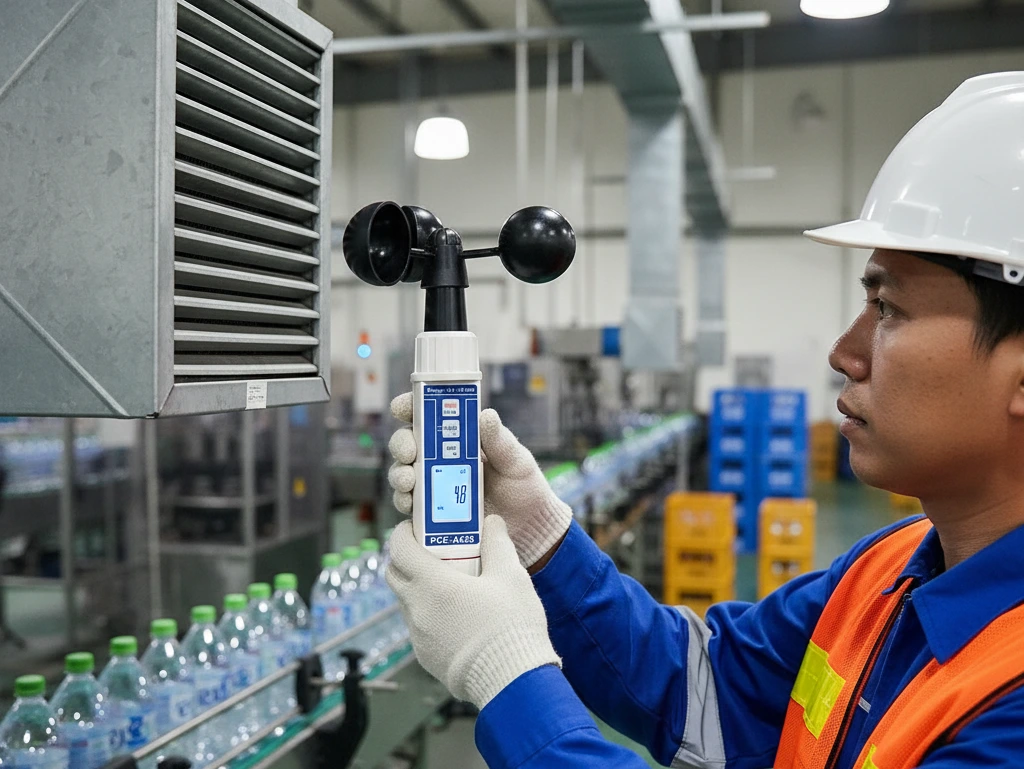

Di ruang uji kualitas sebuah pabrik minuman, tim QA/QC menemukan suhu ruang pengemasan naik 2–3 °C di atas set point. Dugaan awal mengarah ke suplai udara segar yang melemah, tetapi teknisi tidak bisa lama-lama menutup line produksi untuk pengecekan. Mereka butuh cara cepat memverifikasi kecepatan aliran udara di diffuser dan exhaust—tanpa ribet menentukan arah datangnya angin seperti pada anemometer impeller.

Solusinya adalah mengukur langsung laju udara di titik-titik kritis (diffuser, duct, intake blower) dengan instrumen yang stabil pada aliran rendah hingga menengah, responsif terhadap turbulensi, serta dapat menyimpan hasil untuk pelaporan cepat. Di sinilah anemometer cup vane portabel relevan: ia membaca kecepatan udara secara isotropik (tidak bergantung arah), sehingga cocok untuk area berbelok, dekat kisi, maupun aliran yang tidak seragam.

Air Flow Meter PCE-A420—anemometer cup vane genggam yang ringkas namun serius untuk audit HVAC, validasi ruang laboratorium, hingga troubleshooting blower di WTP/WWTP. Kita ulas teknologi, fitur praktis, spesifikasi resmi, dan contoh pemakaian di lapangan.

Teknologi cup vane anemometer

Anemometer cup vane menggunakan tiga mangkuk (cup) yang berputar akibat hembusan udara. Kecepatan putaran berbanding lurus dengan kecepatan aliran. Sensor internal mengubah putaran tersebut menjadi sinyal listrik yang diolah menjadi satuan kecepatan (m/s, km/h, knots, mph, ft/min). Karena bentuknya simetris, sistem ini relatif tidak sensitif terhadap arah—angin datang dari mana pun, cup tetap berputar dengan karakter respons yang konsisten.

Untuk aplikasi jangka panjang, pendekatan cup vane memberi beberapa keuntungan: stabil pada aliran berfluktuasi, mudah diposisikan di dekat kisi/vent tanpa “mencari arah” terlebih dahulu, serta awet karena mekanisme sederhana. Di laboratorium dan fasilitas proses, hal ini berarti waktu setup lebih singkat, pengulangan (repeatability) lebih baik, dan peluang salah orientasi sensor jauh berkurang.

Dibanding metode tradisional yang mengandalkan impeller axial, cup vane unggul saat aliran turbulen atau multidirectional seperti di outlet diffuser, dekat fan guard, atau ruang sempit. Pada kondisi demikian, impeller kerap under-read jika tidak diselaraskan tepat searah aliran; cup vane mengurangi bias tersebut, cocok untuk audit cepat dan penelusuran masalah (troubleshooting).

Mengenalkan produknya: PCE-A420 secara ringkas

PCE-A420 adalah air flow meter genggam berbasis cup vane yang dirancang PCE Instruments untuk pengukuran kecepatan angin/udara di HVAC, ventilasi industri, dan aplikasi lingkungan. Instrumen ini menampilkan pembacaan di layar LCD besar, menyediakan beberapa satuan (m/s, km/h, ft/min, knots, miles/h), dilengkapi fungsi Hold, Min/Max, auto-off, serta pencatat data (data logger) internal hingga 100 bacaan.

Yang membuatnya istimewa dibanding banyak anemometer genggam lain adalah sistem cup vane yang sangat sensitif, rating perlindungan IP65 untuk ketahanan debu dan percikan, serta rentang kerja 0,9–35,0 m/s dengan resolusi halus. Arah angin tidak menjadi isu sehingga teknisi dapat melakukan pengukuran yang konsisten dan cepat, terutama pada titik-titik yang sulit.

Desain dan ergonomi

Secara fisik, PCE-A420 ringkas—mudah dipegang satu tangan saat naik tangga inspeksi atau berada di dekat ducting. Unit dilengkapi kepala sensor cup berdiameter 135 mm (mangkuk plastik), dan diameter cup vane 70 mm (2,8 inci). Bodi instrumen terlindungi dengan enclosure plastik ber-rating IP65, cukup tahan debu/percikan untuk pemakaian lapangan.

Dimensi perangkat adalah 190 × 40 × 32 mm dengan berat sekitar 180 g; ringan untuk sesi inspeksi panjang. Tata letak tombol dibuat sederhana: tombol daya, pemilihan unit, fungsi Data Hold/Min/Max, dan tombol pencatatan. Sumber dayanya 4 × baterai AAA 1,5 V yang mudah ditemukan kapan saja; praktis untuk tim lapangan yang mobil. Disarankan membawa baterai cadangan saat tugas audit berjam-jam, meski fungsi auto-off membantu menghemat daya saat alat tidak aktif.

Batas lingkungan operasi tercatat 0–50 °C dengan kelembapan operasi < 80% rH. Ini mencakup mayoritas situasi indoor proses dan fasilitas utilitas. Rating IP65 menambah keyakinan ketika digunakan dekat cooling tower drift, ruang pompa, atau area WTP/WWTP yang lembap—tetap, hindari perendaman langsung dan semprot tekanan tinggi pada sensor.

Antarmuka dan pengalaman pengguna

Layar LCD berukuran 28 × 19 mm menampilkan angka besar yang mudah dibaca dari jarak lengan. Navigasi sederhana: pilih satuan yang dibutuhkan, mulai pengukuran, lalu gunakan Hold untuk “membekukan” angka saat posisi sulit. Fungsi Min/Max memudahkan memantau fluktuasi hembusan di outlet diffuser atau saat menilai performa fan setelah pembersihan filter.

Kualitas hidup lainnya meliputi auto-off (auto disconnect) untuk menghemat baterai, serta memori internal hingga 100 data. Penyimpanan sederhana ini cocok untuk audit singkat di banyak titik; teknisi bisa merekam bacaan per titik, lalu menyalin ke lembar kerja sesudahnya. Walau alat ini tidak menyertakan antarmuka PC/USB, workflow catat-dan-input manual seringkali sudah mencukupi untuk inspeksi rutin HVAC dan commissioning sederhana.

Fitur-fitur unggulan dan manfaat langsung

• Sistem cup vane sangat sensitif
Detil putaran cup mengizinkan pembacaan stabil pada rentang rendah hingga menengah, relevan untuk penilaian aliran suplai udara di ruangan bersih, laboratorium, dan teaching lab.

• Multi-unit konversi langsung
Pilih m/s, km/h, ft/min, knots, atau mph. Ini menghemat waktu konversi manual dan menghindari salah hitung saat mengisi form pengujian yang memakai format tertentu (misalnya ft/min di HVAC).

• Fungsi Min/Max dan Hold
Membantu menangkap puncak hembusan atau menahan angka saat posisi tangan tidak stabil. Sangat berguna ketika mengukur di grill yang tinggi atau di dekat blower yang bergetar.

• Data logger 100 pembacaan
Cukup untuk tur inspeksi multi-titik tanpa buku catat yang berantakan. Anda bisa menamai titik pada lembar kerja dan menyelaraskan urutan simpan untuk pelaporan yang rapi.

• IP65, ringan, dan portabel
Ketahanan debu/percikan plus bobot 180 g memudahkan tugas lapangan yang dinamis. Pengguna tidak perlu khawatir saat digunakan di area lembap seperti ruang pompa atau dekat aerasi WWTP.

• Auto-off
Menghemat baterai saat lupa mematikan alat—kebiasaan umum setelah sesi audit panjang.

Semua fitur ini berujung pada manfaat yang penting: pengukuran lebih cepat, lebih konsisten antar teknisi, minim bias orientasi sensor, dan dokumentasi ringkas yang mudah diaudit.

Kontrol eksternal dan integrasi sistem

PCE-A420 tidak memiliki antarmuka komunikasi ke PC (seperti USB) maupun format ekspor otomatis. Workflow yang disarankan adalah: gunakan memori internal untuk menandai urutan titik, kemudian pindahkan hasil ke spreadsheet atau LIMS secara manual. Untuk banyak organisasi, pendekatan ini tetap fleksibel—khususnya saat audit berkala dan inspeksi pemeliharaan di mana jumlah titik tidak ratusan. Jika kebutuhan Anda adalah trending berkala dengan ribuan data dan integrasi otomatis ke LIMS, pertimbangkan menempatkan PCE-A420 sebagai alat verifikasi spot check, sementara pencatatan kontinu ditangani sensor permanen pada duct.

Spesifikasi teknis lengkap

Penjelasan sederhana: bayangkan cup vane seperti kincir kecil. Semakin kencang anginnya, semakin cepat ia berputar. Akurasi ±(2% + 0,2 m/s) berarti jika Anda mengukur 5,0 m/s, ketidakpastian sekitar 2% × 5,0 (0,1) + 0,2 = ±0,3 m/s. Jadi angka sebenarnya kemungkinan berada di kisaran 4,7–5,3 m/s—cukup akurat untuk audit HVAC, balancing sederhana, dan troubleshooting utilitas.

Panduan memilih komponen tambahan & aplikasi

Walau PCE-A420 adalah paket siap pakai, berikut panduan ringkas menyesuaikan rentang dan contoh aplikasi:

Aksesori yang berguna:

• Tripod mini atau clamp untuk posisi stabil di depan diffuser

• Baterai AAA cadangan

• Form/lembar kerja titik ukur (pre-printed) agar urutan log 100 bacaan rapi

• Sarung pelindung tambahan untuk mobilitas lapangan

Faktor yang memengaruhi hasil:

• Turbulensi dekat kisi atau belokan duct (ambil beberapa bacaan, gunakan rata-rata)

• Jarak sensor ke permukaan: terlalu dekat bisa mengganggu aliran

• Kondisi lingkungan (percikan air/partikel) meskipun IP65, tetap hindari paparan ekstrem

• Posisi tangan: gunakan Hold saat sudut sulit untuk mencegah salah baca

Panduan penggunaan langkah demi langkah

Contoh kasus: audit cepat HVAC di area pengemasan minuman yang overheat.

1. Persiapan
   Siapkan PCE-A420 dengan baterai penuh. Cetak daftar titik inspeksi: tiap diffuser supply, return grille, dan exhaust terdekat. Tentukan satuan (mis. m/s atau ft/min sesuai standar internal).

2. Pengaturan awal
   Nyalakan alat. Pilih satuan m/s. Tekan Min/Max jika ingin memantau rentang fluktuasi saat pengukuran.

3. Posisi pengukuran
   Arahkan kepala cup vane menghadap aliran pada jarak ±5–10 cm dari kisi diffuser. Karena cup vane tidak sensitif arah spesifik, fokuskan pada penempatan di area aliran paling representatif. Hindari menyentuh kisi.

4. Ambil beberapa bacaan
   Pegang stabil 3–5 detik hingga angka relatif konstan. Gunakan fungsi Hold untuk mengunci bacaan terbaik. Ulangi 3 titik pada setiap diffuser (tengah, sisi kiri, sisi kanan) untuk mengurangi bias.

5. Simpan ke memori
   Simpan bacaan (hingga 100 data). Tandai nomor titik pada lembar kerja agar sinkron dengan urutan penyimpanan.

6. Lanjutkan ke titik berikutnya
   Ulangi pada return grille/exhaust. Catat kondisi: filter baru/ganti, suara fan, atau hal tidak normal (bau, getaran).

7. Rekap & analisis singkat
   Setelah selesai, salin semua bacaan ke spreadsheet. Hitung rata-rata per diffuser. Bandingkan dengan desain/standar internal (misal target 2,0–2,5 m/s di outlet). Jika nilai turun drastis di beberapa titik, curigai filter tersumbat atau damper tertutup.

8. Tindak lanjut
   Sampaikan rekomendasi: pembersihan filter, balancing damper, atau inspeksi fan. Lakukan pengukuran ulang setelah tindakan untuk melihat perbaikan; simpan Min/Max untuk dokumentasi.

Kesimpulan & rekomendasi

PCE-A420 memberikan kombinasi yang solid untuk inspeksi dan troubleshooting aliran udara: sistem cup vane yang tidak ribet soal arah, rentang 0,9–35,0 m/s, fungsi Min/Max/Hold, memori 100 data, dan rating IP65—semuanya dalam bodi ringan berbaterai AAA. Untuk QA/QC laboratorium, pengolahan air (menilai performa blower/aerasi di sekitar intake/outlet), fasilitas F&B, farmasi/biotek (kontrol lingkungan), hingga teaching lab, alat ini membantu mengubah inspeksi yang biasanya “feeling-based” menjadi data yang terukur.

Siapa yang paling diuntungkan?

• Tim HVAC & maintenance yang butuh alat cepat dan andal untuk audit dan balancing sederhana

• QA/QC pabrik F&B dan farmasi yang perlu verifikasi lingkungan proses

• Operator WTP/WWTP untuk pengecekan hembusan di area intake/ruang blower (bukan untuk imersi)

• Dosen/teaching lab untuk praktikum aliran udara yang mudah dipahami mahasiswa

Jika Anda membutuhkan pencatatan kontinu berskala besar dan integrasi LIMS, padukan PCE-A420 (spot check) dengan sensor tetap di duct/PLC. Namun untuk pemeriksaan cepat, commissioning, dan audit rutin, PCE-A420 adalah pilihan portabel yang praktis.

FAQ

1. Apakah perlu mengarahkan sensor searah aliran?
   Tidak. Cup vane PCE-A420 relatif tidak bergantung arah aliran. Tempatkan di depan aliran representatif dan jaga jarak aman dari kisi.

2. Bisa dipakai di luar ruangan?
   Bisa untuk pengukuran spot. Hindari hujan deras/semprotan tekanan tinggi. IP65 melindungi dari debu dan percikan, bukan perendaman.

3. Berapa banyak data yang bisa disimpan?
   Hingga 100 pembacaan. Cukup untuk tur inspeksi multi-titik. Setelahnya salin ke spreadsheet manual.

4. Apakah ada fungsi Min/Max?
   Ada. Berguna untuk melihat fluktuasi hembusan pada waktu singkat.

5. Daya pakai apa?
   Empat baterai AAA 1,5 V. Fitur auto-off membantu menghemat daya saat alat tidak digunakan.

6. Akurasinya bagaimana?
   Contoh pada 5 m/s: ketidakpastian ±(2% + 0,2 m/s) ≈ ±0,3 m/s. Cukup untuk audit HVAC dan inspeksi utilitas.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya pengukuran aliran udara yang akurat dalam mendukung penelitian, produksi, dan keselamatan kerja Anda. Kami melayani klien bisnis dan industri, menyediakan instrumen berkualitas seperti PCE-A420 serta perangkat laboratorium lainnya untuk membantu perusahaan Anda mengoptimalkan pemantauan HVAC dan utilitas, memastikan kontrol yang konsisten, dan memenuhi standar tertinggi. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam pengujian aliran udara pada fasilitas Anda, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Air Flow Meter Unggulan untuk Kebutuhan Anda

Referensi

• Markus, & Firman, I. (2021). Perancangan Sistem Tata Udara pada Instalasi Ruang Farmasi RSAB Harapan Kita Jakarta. Jurnal Energi, 11(2), 25–33. Retrieved from https://jurnal.polban.ac.id/energi/article/view/3501/2428

• Rudi, S., & Abdunnaser. (2018). Perancangan Instalasi Tata Udara Ruang Bersih Area Penimbangan pada Industri Farmasi Kelas E. Bina Teknika, 14(1), 37–46. Retrieved from https://ejournal.upnvj.ac.id/index.php/BinaTeknika/article/download/1404/pdf
