PCE-CT 22BT: Coating Thickness Gauge untuk Kontrol Mutu Cat Kendaraan dan Lapisan Pelindung Logam

Di banyak lini produksi dan inspeksi—mulai dari bengkel cat otomotif, incoming inspection komponen, hingga audit kualitas hasil finishing—ketebalan lapisan (cat, coating, atau pelapis pelindung) adalah parameter yang sering menentukan apakah sebuah produk aman dipakai, tahan korosi, dan konsisten tampilannya. Ketebalan yang terlalu tipis dapat mempercepat korosi atau menurunkan ketahanan abrasi, sementara lapisan terlalu tebal bisa memicu cacat finishing, pemborosan material, atau bahkan retak pada kondisi tertentu (tergantung sistem coating).

PCE-CT 22BT adalah alat ukur ketebalan lapisan pada permukaan logam yang dirancang untuk pengukuran di substrat ferrous (Fe) dan non-ferrous (NFe), dengan probe internal, memori data terstruktur, serta opsi transfer data melalui Bluetooth dan micro USB. Rentang ukurnya sampai 1500 µm, dengan dukungan kalibrasi hingga 5 titik untuk meningkatkan ketertelusuran dan konsistensi hasil di berbagai kondisi kerja.

Keunggulan praktisnya bukan hanya pada angka spesifikasi, tetapi juga pada “alur kerja” yang rapi: hasil ukur tersimpan otomatis dalam grup data, bisa diberi alarm batas atas/bawah untuk QC cepat, lalu diekspor ke perangkat mobile (CSV/PDF/TXT) atau ke PC sebagai CSV untuk pelaporan.

Fungsi & Kegunaan Produk

Jenis pengukuran yang didukung

PCE-CT 22BT digunakan untuk menentukan ketebalan lapisan pada permukaan logam. Substrat yang dapat diukur mencakup Fe dan NFe, dan alat akan mendeteksi jenis substrat tersebut secara otomatis saat pengukuran.

Dalam praktik industrial testing & measurement, skenario yang sering muncul antara lain:

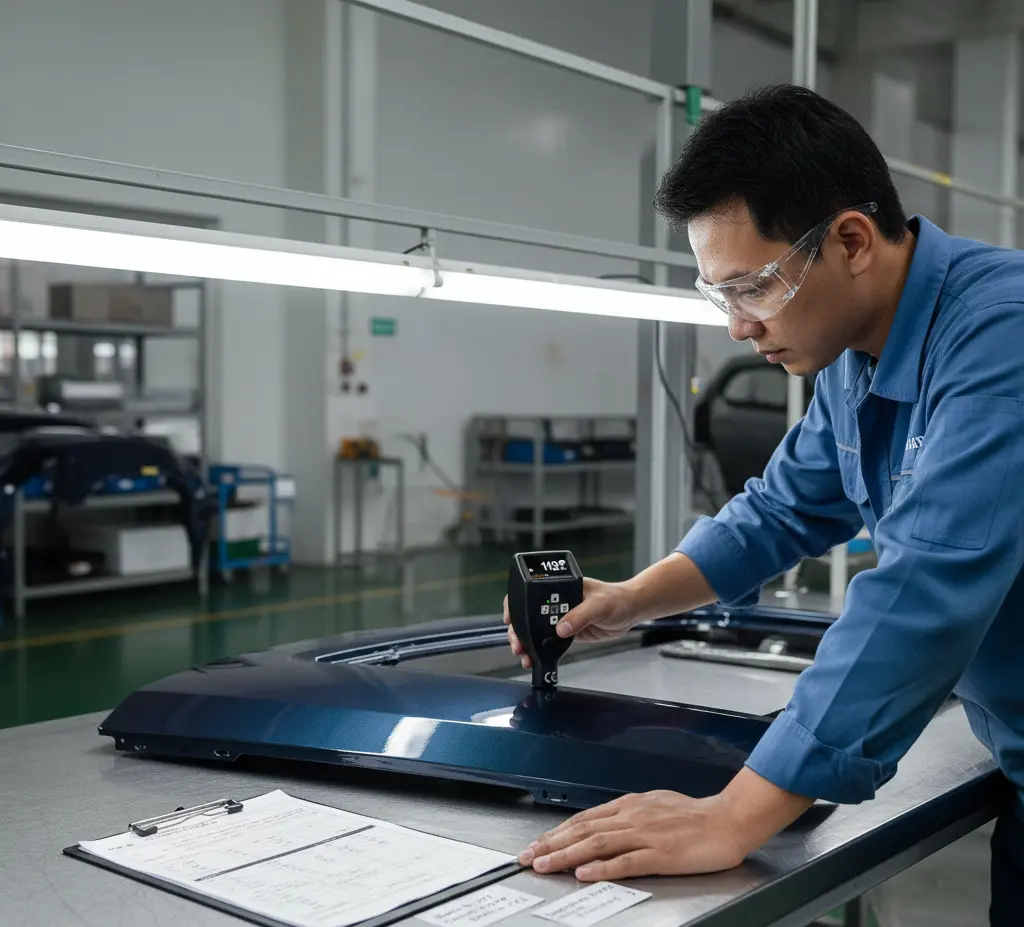

• Mengukur total ketebalan lapisan cat pada panel kendaraan (inspeksi repaint, body repair, atau audit kualitas finishing).

• Memverifikasi ketebalan lapisan pelindung pada komponen logam (misalnya coating untuk ketahanan korosi).

• Pemeriksaan sampling di proses produksi: memastikan ketebalan konsisten antar batch.

• Incoming goods inspection: memeriksa komponen yang datang dari vendor apakah sesuai spesifikasi coating.

• Inspeksi lapangan saat maintenance: memantau degradasi coating atau memastikan ketebalan saat re-coating.

Kondisi penggunaan yang relevan di lapangan

Agar pengukuran stabil, manual menekankan beberapa kondisi penting: permukaan sebaiknya halus dan tidak licin, probe ditempatkan tegak lurus dan cepat, serta probe tidak digeser saat pengukuran.

Alat juga mendukung pengukuran kontinu: tahan probe di titik yang sama sekitar 3 detik, mode kontinu berjalan otomatis dan berhenti saat probe diangkat. Mode ini berguna untuk screening cepat, tetapi manual mengingatkan agar tidak dipakai pada permukaan sensitif atau permukaan kasar karena berisiko merusak permukaan atau sensor.

Masalah yang diselesaikan (dari sudut pandang QC/engineering)

• Mengurangi subjektivitas inspeksi visual dengan angka terukur.

• Mendeteksi deviasi ketebalan lebih dini (misalnya overspray/undercoat).

• Mempercepat keputusan accept/reject di QC melalui alarm batas.

• Memudahkan penelusuran hasil (traceability) lewat penyimpanan data terstruktur dan ekspor.

Bidang / Industri Pengguna

PCE-CT 22BT paling relevan untuk tim yang perlu mengukur dan membuktikan kualitas lapisan pada material logam, seperti:

• Industri otomotif (paint shop, body & repair, inspeksi kendaraan, audit kualitas hasil finishing).

• Manufaktur & fabrikasi logam (komponen berlapis, parts dengan proteksi korosi).

• Konstruksi, perkapalan, dan struktur baja (kontrol coating pelindung dan pemeliharaan).

• Maintenance & inspection (monitoring ketebalan coating dari waktu ke waktu, verifikasi saat perbaikan).

Contoh riset terkait coating di Indonesia juga menunjukkan betapa ketebalan lapisan berkaitan dengan ketahanan korosi dan performa material pada sektor-sektor seperti perkapalan dan struktur baja.

Keunggulan / Highlights

• Pengukuran pada Fe dan NFe dalam satu perangkat, dengan deteksi substrat otomatis.

• Rentang ukur sampai 1500 µm untuk kebutuhan inspeksi cat/coating yang umum di industri.

• Kalibrasi sampai 5 titik (disarankan untuk akurasi terbaik di seluruh rentang ukur).

• Alarm batas atas/bawah untuk QC cepat, dengan indikator LED: hijau saat dalam batas, merah saat di luar batas.

• Penyimpanan data terstruktur: 10 grup, masing-masing hingga 60 data (total 600 data).

• Transfer data fleksibel:

  • Ke perangkat mobile via Bluetooth (ekspor CSV, PDF, TXT).

  • Ke PC via micro USB (ekspor CSV melalui software).

• Bisa dijalankan tanpa baterai melalui catu daya USB 5 V (berguna untuk station inspection).

• Auto power off sekitar 3 menit saat tidak dipakai, membantu efisiensi daya di lapangan.

Spesifikasi Teknis

Di bawah ini rangkuman spesifikasi yang paling sering dicari oleh engineer, QC, dan tim procurement.

Catatan penting untuk integrasi ke prosedur QA:

• Bluetooth pada perangkat dinyatakan selalu aktif dan tidak dapat dinonaktifkan. Jika kebijakan area kerja membatasi radio, hal ini perlu dipertimbangkan dalam risk assessment.

Tata Cara Pemakaian

Berikut versi ringkas 7 langkah yang umumnya cocok dijadikan SOP kerja harian QC/inspeksi, diselaraskan dengan petunjuk manual.

1. Persiapan alat
   Pasang 2 baterai AA 1,5 V dengan polaritas benar, atau siapkan suplai 5 V via micro USB jika alat akan dipakai sebagai station.

2. Nyalakan perangkat
   Tekan tombol daya lebih dari 1 detik.

3. Pastikan permukaan siap ukur
   Utamakan permukaan halus dan stabil. Permukaan sangat kasar dapat membuat hasil kurang stabil dan meningkatkan risiko pada sensor.

4. Kalibrasi (disarankan sebelum seri pengukuran)
   Untuk ketelitian terbaik di seluruh rentang, pertimbangkan kalibrasi 5 titik. Jika pengukuran tampak menyimpang karena perubahan lingkungan, lakukan zero calibration.

5. Proses pengukuran spot
   Tempatkan ujung sensor tegak lurus dan cepat pada permukaan, jangan menggeser sensor saat membaca. Nilai akan tampil langsung, dan alat mendeteksi Fe/NFe otomatis.

6. Pengukuran kontinu (opsional)
   Tahan sensor di titik ukur sekitar 3 detik untuk memulai mode kontinu; angkat sensor untuk berhenti. Hindari pada permukaan sensitif atau kasar.

7. Simpan, kelompokkan, dan ekspor data
   Data tersimpan otomatis dalam grup yang dipilih; gunakan menu Data Group untuk memilih grup, menghapus nilai terakhir, atau menghapus grup. Ekspor ke mobile (CSV/PDF/TXT) atau ke PC sebagai CSV sesuai kebutuhan pelaporan.

Catatan penting:

• Hindari pengukuran dekat medan magnet kuat (misalnya dekat magnet, microwave, atau perangkat audio tertentu) karena dapat memengaruhi stabilitas hasil.

• Hindari pengukuran di tepi sampel (edge effect); ambil titik di area tengah bila memungkinkan.

Cara Kerja / Metode Pengukuran

Manual menegaskan alat dapat bekerja pada Fe dan NFe, serta mendeteksi jenis substrat tersebut saat pengukuran. Dalam praktik industri, perangkat coating thickness gauge untuk dua jenis substrat ini umumnya menggunakan dua prinsip yang juga dijelaskan dalam standar ASTM E376: metode medan magnet untuk lapisan non-magnetik di atas substrat magnetik, dan metode eddy current untuk lapisan isolatif di atas substrat logam non-magnetik.

Cara membacanya secara sederhana:

• Pada substrat Fe, perubahan respons medan magnet berkorelasi dengan jarak efektif antara probe dan logam dasar (yang “diisi” oleh lapisan).

• Pada substrat NFe, respons arus eddy berubah sesuai ketebalan lapisan isolatif di atas logam non-magnetik.

Implikasi praktis bagi pengguna:

• Konsistensi titik tekan, sudut probe, dan kondisi permukaan menjadi kunci (karena prinsipnya membaca perubahan respons fisik dekat permukaan).

• Kalibrasi (terutama multi-titik) membantu “membumikan” respons sensor pada kondisi material dan lapisan yang nyata di lapangan.

Kelengkapan Produk

Berdasarkan delivery scope seri PCE-CT 2x BT, paket umumnya mencakup: unit alat, 5 lembar foil kalibrasi, standar nol Fe, standar nol NFe (khusus untuk 22BT dan 23BT), strap/loop, 2 baterai AA, carrying case, dan user manual.

Manfaat bagi Pengguna

1) Kontrol kualitas lebih terukur dan cepat

Dengan alarm batas atas/bawah, tim QC bisa melakukan screening cepat tanpa harus menafsir angka satu per satu. Indikator LED memberi umpan balik visual yang jelas saat nilai berada di dalam atau di luar batas.

2) Pelacakan data dan pembuktian kualitas (traceability)

Penyimpanan data 10 grup × 60 data memudahkan pemisahan per batch, per panel, per shift, atau per lokasi. Data dapat diekspor menjadi format umum (CSV/PDF/TXT di mobile, dan CSV di PC) untuk audit, laporan, atau dokumentasi serah-terima pekerjaan.

3) Fleksibilitas kerja: mobile atau station

Di lapangan, Bluetooth memudahkan integrasi cepat ke smartphone/tablet. Untuk station inspection di area produksi, opsi suplai 5 V via USB membantu proses pengukuran berjalan stabil tanpa bergantung pada level baterai.

4) Lebih selaras dengan realita coating di industri

Sejumlah publikasi menunjukkan ketebalan lapisan terkait dengan ketahanan korosi dan performa sistem pelapisan pada baja dan aplikasi maritim. Dalam konteks ini, alat ukur ketebalan lapisan menjadi “jembatan” antara desain coating dan pembuktian di lapangan: apakah proses benar-benar menghasilkan ketebalan yang ditargetkan.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur ketebalan lapisan pada permukaan logam, misalnya cat/coating pelindung, pada substrat Fe dan NFe.

2. Apakah pengukuran merusak material?
   Pengukuran dilakukan dengan menempelkan sensor ke permukaan dan hasil muncul langsung; pada penggunaan normal, ini termasuk metode inspeksi non-destruktif. Tetap ikuti saran manual: jangan menghantam sensor terlalu kuat dan hindari mode kontinu pada permukaan sensitif.

3. Bisa digunakan untuk material apa saja?
   Untuk substrat ferrous (Fe) dan non-ferrous (NFe). Perangkat juga mendeteksi jenis substrat tersebut otomatis saat pengukuran.

4. Apakah perlu kalibrasi?
   Disarankan. Untuk hasil paling akurat di seluruh rentang ukur, kalibrasi 5 titik direkomendasikan. Jika kondisi lingkungan berubah dan hasil terasa menyimpang, lakukan zero calibration.

5. Siapa yang cocok menggunakan alat ini?
   Quality control, teknisi inspeksi, engineer proses finishing, auditor kualitas vendor, hingga pihak independen yang perlu verifikasi ketebalan lapisan (misalnya inspeksi kendaraan atau incoming inspection).

6. Bagaimana cara memindahkan data hasil ukur?
   Bisa via Bluetooth ke iOS/Android melalui aplikasi Coatingmaster (ekspor CSV/PDF/TXT), atau via micro USB ke PC (ekspor CSV).

7. Apa penyebab umum hasil ukur tidak stabil?
   Manual menyebutkan beberapa faktor: medan magnet di sekitar, edge effect, penempatan probe tidak tegak lurus, permukaan terlalu kasar, atau sifat elektromagnetik material dasar yang bervariasi.

8. Apakah perangkat punya fitur hemat daya?
   Ya, perangkat akan mati otomatis sekitar 3 menit saat tidak digunakan.
