PCE-CT 26FN: Coating Thickness Gauge Untuk Audit Ketebalan Cat Dan Pelapisan Secara Cepat Di Lapangan

Dalam quality control otomotif dan inspeksi industri, ketebalan lapisan (cat, varnish, plastik, enamel, hingga pelapisan logam tertentu) sering menjadi parameter “sunyi” yang menentukan umur pakai, tampilan, dan konsistensi produk. Automotive Tester PCE-CT 26FN adalah alat ukur ketebalan coating non-destruktif yang dirancang untuk mengukur lapisan pada dua kelompok substrat logam: besi/baja (Fe) dan logam non-ferrous seperti aluminium, tembaga, kuningan, hingga stainless steel tertentu (NFe).

Di praktiknya, PCE-CT 26FN membantu teknisi dan engineer menjawab pertanyaan penting: apakah panel kendaraan pernah dicat ulang, apakah ketebalan lapisan finishing konsisten antar-batch, atau apakah coating protektif pada komponen logam berada dalam rentang spesifikasi proses. Dengan probe terintegrasi, pengoperasian satu tangan, serta tampilan OLED yang dapat diputar (flip), alat ini menargetkan pekerjaan inspeksi yang menuntut kecepatan dan keterulangan hasil tanpa merusak permukaan.

Fungsi & Kegunaan Produk

Jenis pengukuran yang didukung

PCE-CT 26FN digunakan untuk mengukur ketebalan coating/plating pada permukaan logam dengan pendekatan non-destruktif dalam rentang 0 hingga 1.250 µm.

Contoh lapisan yang disebutkan sebagai aplikasi:

• Lapisan non-magnetik seperti lacquer, plastik, chrome, copper, zinc, enamel, dan sejenisnya pada baja/besi.

• Lapisan isolatif seperti lacquer, plastik, enamel, kertas, kaca, karet pada logam non-ferrous (misalnya tembaga, aluminium, kuningan) dan juga pada beberapa material seperti stainless steel serta aluminium anodized.

Kondisi penggunaan yang umum

• Inspeksi cepat panel kendaraan untuk indikasi perbaikan bodi atau repaint (misalnya untuk appraisal kendaraan).

• Incoming/outgoing inspection pada manufaktur untuk menjaga konsistensi kualitas lapisan finishing.

• Pengukuran pada permukaan kecil dan area melengkung: alat ini menyebut batas minimum area ukur dan radius kelengkungan, sehingga relevan untuk komponen otomotif dan pipa.

Masalah yang diselesaikan

• Mengurangi ketergantungan pada inspeksi visual yang subjektif untuk coating. Dengan angka ketebalan, diskusi kualitas berpindah dari “terlihat bagus” ke “terukur dan bisa diaudit”.

• Mempercepat verifikasi proses finishing (spray/painting/coating) tanpa memotong sampel.

• Membantu troubleshooting proses (misalnya perubahan viskositas cat, jarak spray, atau parameter curing) ketika ketebalan antar titik tidak konsisten.

Contoh kasus penggunaan yang selaras dengan praktik lapangan:

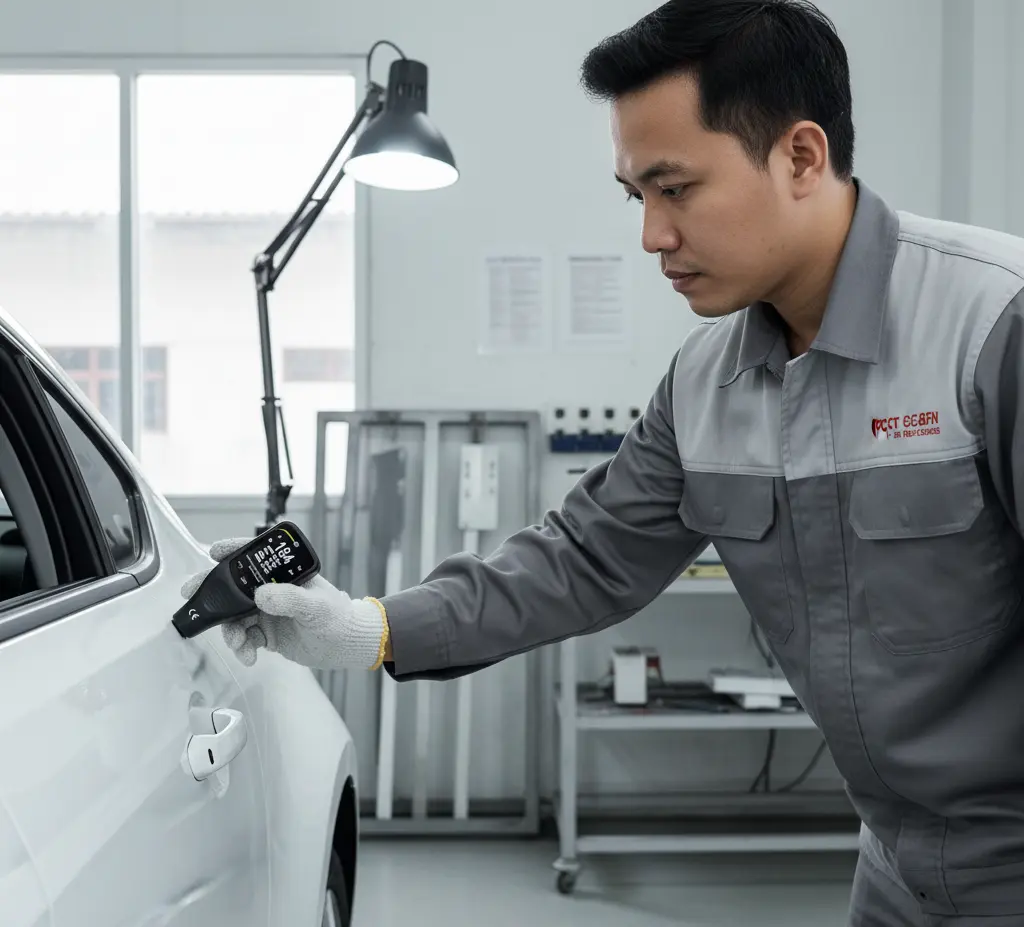

• Mengukur ketebalan cat kendaraan (panel pintu, fender, kap mesin) untuk indikasi perbaikan bodi.

• Inspeksi lapisan coating logam pada komponen produksi (misalnya part logam yang dilapisi enamel/pelindung).

• Quality control hasil finishing sebelum pengiriman (outgoing) agar komplain pelanggan berkurang.

Bidang / Industri Pengguna

PCE-CT 26FN relevan untuk pengguna profesional yang memerlukan alat ringkas namun terukur:

• Industri otomotif (body repair, pengecatan, inspeksi kendaraan, supplier komponen)

• Manufaktur & fabrikasi (incoming inspection, kontrol ketebalan finishing, audit proses)

• Konstruksi & perkapalan (kontrol coating protektif sebagai bagian dari mitigasi korosi; ketebalan coating sering dikaji dalam riset korosi/adhesi)

• Maintenance & inspection (pemeliharaan aset logam, audit lapisan proteksi, pemeriksaan berkala)

Keunggulan / Highlights

Berikut highlight yang paling “terasa” manfaatnya saat dipakai di lapangan:

• Non-destruktif: tidak merusak permukaan saat pengukuran normal.

• Mendukung Fe dan NFe: cocok untuk panel baja sekaligus komponen aluminium/non-ferrous.

• Rentang ukur lebar 0–1250 µm untuk banyak skenario cat dan coating industri.

• Resolusi 1 µm: memadai untuk memantau variasi tipis pada finishing.

• Tampilan OLED dan fitur display flip 180°: memudahkan pengukuran pada sisi bawah/area sulit lihat.

• Memori hingga 99 data: praktis untuk sampling titik ukur sebelum dicatat ulang ke laporan QC.

• Mode pengukuran single (SI) dan continuous (CO): membantu ketika perlu pemindaian cepat di satu area.

• Probe terintegrasi dan operasi satu tangan: mempercepat inspeksi di lapangan.

• V-groove untuk pengukuran pada pipa: berguna pada inspeksi aset berbentuk silinder.

• Tersedia opsi kalibrasi ISO (opsional): relevan untuk organisasi yang membutuhkan jejak kalibrasi formal.

Catatan perbandingan:
Pada kelas coating thickness gauge portabel sekelasnya, pembeda yang biasanya berdampak pada workflow adalah kombinasi rentang ukur, memori, kemudahan kalibrasi (zero-in + foil), kemampuan flip display, serta batas minimum area/radius. Pada PCE-CT 26FN, kombinasi fitur tersebut ditujukan untuk inspeksi cepat dengan kebutuhan dokumentasi sederhana (memori 99) dan penggunaan lintas substrat Fe/NFe.

Spesifikasi Teknis

Tata Cara Pemakaian

Versi ringkas dan jelas (workflow 5–7 langkah) yang bisa dijadikan draft SOP lapangan.

1. Persiapan alat

   • Pastikan baterai AAA terpasang dan indikator baterai memadai (ikon baterai akan berubah dan berkedip merah saat lemah).

   • Biarkan probe “beradaptasi” beberapa menit agar mencapai suhu lingkungan; manual menyarankan mengabaikan beberapa pembacaan pertama bila probe belum stabil.

2. Pemeriksaan awal permukaan

   • Pastikan substrat adalah logam dan ketebalan material dasar memenuhi batas minimum (Fe ≥0,5 mm; NFe ≥0,3 mm).

   • Hindari permukaan terlalu kecil di bawah 5 × 5 mm atau kelengkungan ekstrem di luar batas.

3. Kalibrasi cepat (Zero-In) bila diperlukan

   • Jika pembacaan nol pada logam tanpa coating tidak sesuai, lakukan Zero-In: tekan dan tahan tombol “+” selama 2 detik hingga “000” berkedip, lalu ukur permukaan logam tanpa coating.

4. Pengukuran (Single measurement / SI)

   • Tekan probe tegak lurus ke permukaan; alat akan berbunyi sekali dan menampilkan nilai ketebalan.

   • Jangan menggeser probe di permukaan untuk menghindari goresan dan menjaga probe tetap awet.

5. Sampling berulang dan jeda

   • Untuk penggunaan berkelanjutan, sebelum pengukuran berikutnya, jauhkan probe dari permukaan minimal 2 detik.

6. Manajemen data sederhana

   • Gunakan tombol Mem untuk melihat hingga 99 nilai terakhir; data akan terhapus saat alat mati atau inisialisasi dilakukan.

7. Penutupan dan penyimpanan

   • Alat akan mati otomatis setelah 90 detik tidak aktif (hemat baterai).

   • Simpan di transport case untuk mengurangi risiko benturan pada sensor.

Catatan penting untuk keselamatan dan kualitas data:

• Jangan gunakan di atmosfer eksplosif, dan hindari getaran/kejutan kuat.

• Jika alat menampilkan “—” atau ikon gagal ukur, penyebab umum meliputi substrat non-logam, material terlalu tipis, area terlalu kecil, atau probe kotor/rusak.

Cara Kerja / Metode Pengukuran

Untuk memahami mengapa alat bisa membedakan Fe dan NFe, cukup gunakan model mental berikut:

• Pada substrat Fe (baja/besi), pengukuran coating umumnya memanfaatkan perubahan respon medan magnet antara probe dan material feromagnetik ketika ada jarak pemisah berupa lapisan (coating).

• Pada substrat NFe (misalnya aluminium/tembaga/kuningan), pendekatan yang lazim dipakai di industri adalah prinsip elektromagnetik (eddy current) pada material konduktif non-ferrous; ketebalan lapisan memengaruhi respon sinyal yang ditangkap probe.

Manual PCE-CT 26FN menandai material dasar sebagai Fe atau NFe pada layar, membantu pengguna memastikan alat membaca kategori substrat yang benar selama inspeksi. Dalam literatur NDT, eddy current juga dikenal sebagai metode non-destruktif berbasis elektromagnetik untuk material konduktif, sehingga wajar bila alat coating thickness modern mengadopsi prinsip serupa untuk NFe.

Implikasi praktisnya:

• Jika Anda mengukur di permukaan non-logam, alat bisa gagal membaca (sesuai daftar kondisi gagal ukur).

• Jika material dasar terlalu tipis, pembacaan dapat tidak stabil atau gagal, sehingga verifikasi ketebalan substrat menjadi bagian dari SOP.

Kelengkapan Produk

Komposisi paket bisa berbeda tergantung kanal pembelian, tetapi halaman produk PCE Instruments mencantumkan delivery scope berikut: unit PCE-CT 26FN, 2 baterai AAA 1,5 V, set foil kalibrasi (5 pcs), blok standar Fe, blok standar NFe, transport case, dan user manual.

Manfaat bagi Pengguna

Bagian ini menjawab: “Kenapa harus pakai produk ini?” dengan bahasa yang dekat ke kebutuhan engineer dan QC.

1. Meningkatkan kualitas dan konsistensi finishing
   Dengan resolusi 1 µm dan akurasi ±(3% + 2 µm), alat ini cukup sensitif untuk memonitor variasi ketebalan coating yang biasanya muncul akibat perubahan parameter proses (jarak spray, jumlah lapisan, viskositas, hingga curing).

2. Mengurangi kesalahan inspeksi yang bersifat subjektif
   Inspeksi visual bisa menipu pada kondisi cahaya tertentu atau permukaan yang tampak mulus namun ketebalannya tidak sesuai. Angka ketebalan membantu QC membuat keputusan berbasis data.

3. Mempercepat inspeksi lapangan dan appraisal
   Auto-on saat probe ditekan, operasi satu tangan, serta memori 99 data mendukung inspeksi cepat tanpa perangkat tambahan.

4. Mempermudah audit internal dan sampling berbasis statistik sederhana
   Layar menampilkan parameter ringkas seperti mean, min, max, dan standar deviasi dari pembacaan yang tersimpan, sehingga supervisor QC bisa cepat melihat “sebaran” tanpa langsung ekspor data.

5. Mendukung kepatuhan proses pada industri yang sensitif terhadap korosi
   Banyak studi coating mengaitkan ketebalan/jenis lapisan dengan daya rekat dan laju korosi pada baja. Walau PCE-CT 26FN bukan alat uji korosi, ia berperan sebagai alat kontrol proses untuk memastikan ketebalan lapisan sesuai desain sebelum masuk tahap pengujian lain.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur ketebalan lapisan seperti cat, varnish, plastik, enamel, atau pelapisan tertentu pada permukaan logam tanpa merusak permukaan.

2. Apakah pengukurannya merusak material?
   Tidak, selama pengukuran dilakukan dengan menekan probe tegak lurus dan tidak menggeser probe di permukaan. Manual justru mengingatkan agar tidak menggeser probe supaya permukaan dan probe tidak rusak.

3. Bisa digunakan untuk material apa saja?
   Untuk logam ferrous (baja/besi) dan non-ferrous (misalnya aluminium, tembaga, kuningan). Alat akan menandai Fe atau NFe pada layar.

4. Apakah perlu kalibrasi?
   Untuk akurasi tinggi, kalibrasi mungkin diperlukan terutama saat pindah lokasi dengan suhu lingkungan berbeda. Manual menyebut Zero-In dan kalibrasi menggunakan film standar bila pembacaan keluar dari toleransi.

5. Berapa rentang ukur alat ini?
   0 hingga 1.250 µm. Jika melebihi rentang, layar menampilkan indikator gagal ukur/di luar rentang.

6. Apa yang terjadi jika saya mengukur pada permukaan non-logam?
   Alat dapat gagal membaca. Manual menyebut salah satu kondisi gagal ukur adalah base material non-metal.

7. Apakah alat ini bisa menyimpan data?
   Ya, tersedia memori untuk 99 nilai terakhir, dan Anda bisa menelusuri data tersimpan melalui tombol Mem.

8. Apakah ada mode pengukuran cepat?
   Ada mode continuous (CO). Dalam satu siklus mode ini, alat mengambil 10 pengukuran dan menyimpan data otomatis. Manual mengingatkan mode continuous dapat berisiko pada probe dan permukaan bila tidak hati-hati.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya coating thickness gauge dalam mendukung inspeksi kualitas dan konsistensi proses finishing di otomotif maupun manufaktur. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti PCE-CT 26FN Automotive Tester serta perangkat pengujian dan pengukuran industri lainnya untuk membantu perusahaan Anda meningkatkan kontrol kualitas, mengurangi variasi proses, dan memperkuat kepatuhan terhadap standar internal. Jika Anda ingin meningkatkan akurasi dan efisiensi inspeksi ketebalan coating pada aset atau produk Anda, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
