PCE-CT 80-FN2D5-ICA: Alat Ukur Ketebalan Lapisan Untuk Inspeksi Cat Kendaraan Dan QC Coating Industri

Di banyak lini produksi dan bengkel inspeksi, “ketebalan lapisan” bukan sekadar angka. Ketebalan cat, coating pelindung, atau lapisan finishing ikut menentukan ketahanan korosi, tampilan permukaan, hingga konsistensi kualitas antar-batch. Automotive Tester PCE-CT 80-FN2D5-ICA adalah alat ukur ketebalan lapisan (coating thickness gauge) yang dirancang untuk pengukuran non-destruktif pada substrat ferrous (Fe: baja/besi) dan non-ferrous (NFe: logam non-besi seperti aluminium, tembaga, kuningan, stainless tertentu), dengan probe eksternal agar titik yang sulit dijangkau tetap bisa diukur.

Varian FN2D5-ICA pada halaman produk PCE Instruments menekankan paket untuk aplikasi otomotif/inspeksi lapisan dengan sertifikat kalibrasi ISO (ISO-Calibration Certificate). Dari sisi operasional, perangkat ini menggabungkan antarmuka USB, penyimpanan data internal, statistik pengukuran, serta fitur alarm batas atas-bawah untuk membantu quality control membuat keputusan cepat berbasis data—bukan sekadar inspeksi visual.

Keunggulan utamanya bukan pada klaim bombastis, melainkan pada hal-hal yang biasanya dicari profesional pengukuran: metode non-destruktif, dukungan Fe dan NFe, kemampuan penyimpanan hingga ribuan data, dan opsi kalibrasi (zero-point serta multi-point) agar pembacaan tetap tertelusur dan konsisten antar lokasi pengukuran.

Fungsi & Kegunaan Produk

PCE-CT 80-FN2D5-ICA difungsikan untuk mengukur ketebalan lapisan non-magnetik/non-konduktif di atas berbagai substrat logam, tanpa merusak permukaan. Dalam praktik, alat seperti ini sering dipakai saat perlu memastikan lapisan berada dalam rentang spesifikasi proses (process window) atau standar kualitas internal.

Jenis pengukuran dan konteks penggunaan yang umum:

• Pengukuran ketebalan cat, varnish, lacquer, dan lapisan plastik pada panel baja/besi (Fe) maupun komponen non-ferrous (NFe).

• Verifikasi ketebalan lapisan finishing (misalnya enamel, zinc, chrome tertentu sebagai “non-magnetic layer” pada Fe; dan lapisan non-konduktif pada NFe).

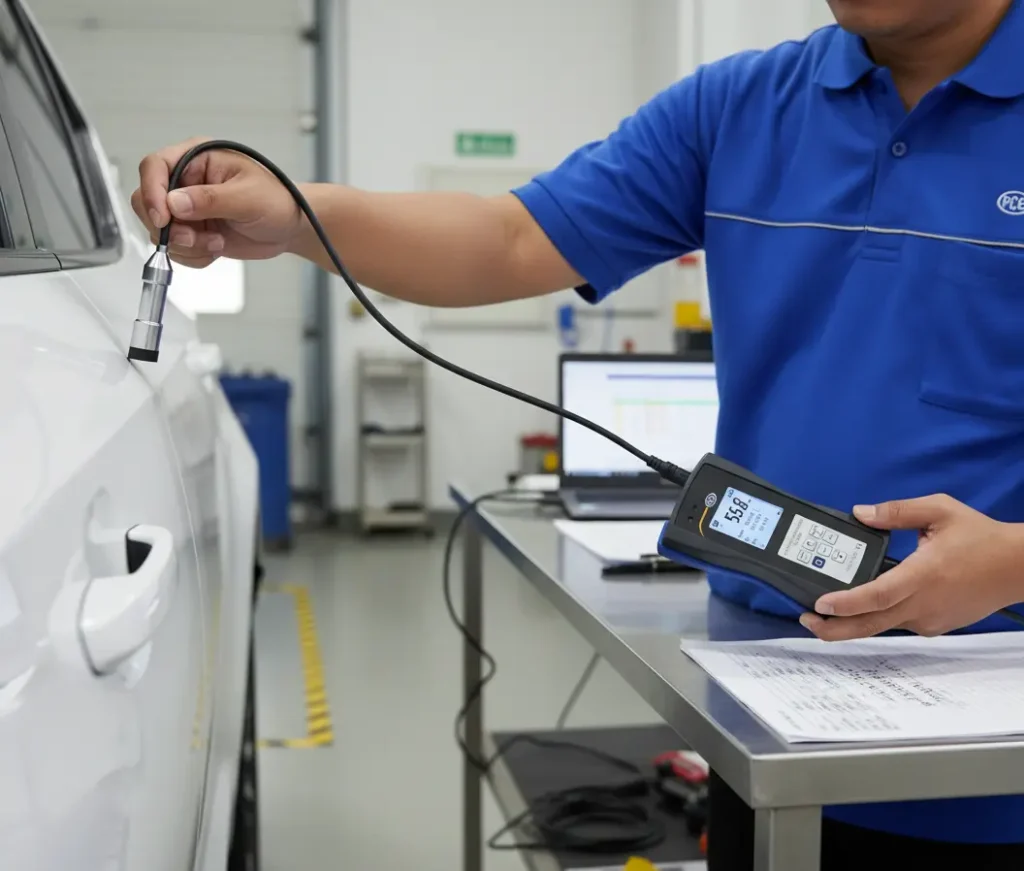

• Inspeksi cepat indikasi perbaikan bodi/accident repair pada kendaraan melalui anomali ketebalan lapisan cat antar panel.

• Incoming inspection dan outgoing inspection: memastikan komponen berlapis yang datang dari pemasok sesuai toleransi ketebalan; memastikan produk keluar memenuhi kriteria finishing.

• Kontrol proses produksi: mengecek konsistensi hasil coating sebelum/ sesudah curing, atau mengevaluasi perubahan setelan spray/line speed.

Masalah yang diselesaikan secara praktis:

• Mengurangi subjektivitas inspeksi visual pada finishing.

• Menemukan deviasi ketebalan yang berpotensi memicu defect: run/sag, orange peel akibat proses, atau ketahanan korosi yang turun karena lapisan terlalu tipis.

• Mempercepat dokumentasi QC: data tersimpan, statistik tersedia, dan bisa ditransfer via USB.

Bidang / Industri Pengguna

Target pengguna PCE-CT 80-FN2D5-ICA biasanya berada di domain pengujian, inspeksi, dan pengukuran industri—khususnya ketika coating adalah parameter mutu.

Contoh bidang yang relevan:

• Industri otomotif dan ekosistemnya (body repair, inspeksi kendaraan, pabrik komponen berlapis).

• Manufaktur & fabrikasi logam (komponen powder coating, cat industri, enamel, lapisan pelindung).

• Maintenance & inspection (program perawatan aset yang melibatkan coating sebagai proteksi korosi).

• Workshop produksi dan quality assurance di fasilitas finishing/coating line.

Keunggulan / Highlights

Berikut highlight yang bersifat fungsional (berbasis fitur yang tercantum pada manual/datasheet dan halaman produk):

• Pengukuran non-destruktif untuk lapisan pada Fe dan NFe (mode otomatis dengan deteksi material, juga tersedia mode khusus Fe atau NFe).

• Probe eksternal membantu pengukuran pada titik sempit atau area yang sulit dijangkau.

• Penyimpanan data internal: 4 grup data dengan penyimpanan otomatis hingga 2000 data (GEN mode), serta mode DIR untuk pengukuran “langsung” yang datanya tidak disimpan permanen saat alat dimatikan.

• Statistik pengukuran tersedia (jumlah data, rata-rata, minimum, maksimum, standar deviasi) untuk tiap grup.

• Alarm batas atas dan bawah yang dapat diatur, membantu inspeksi cepat pass/fail di lapangan.

• Transfer data via USB 2.0 (dengan dukungan komunikasi USB pada perangkat; pengelolaan lanjutan bisa memakai software opsional).

• Sertifikat ISO-Calibration Certificate pada paket ICA untuk kebutuhan traceability kalibrasi.

Spesifikasi Teknis

Tabel spesifikasi utama (varian PCE-CT 80-FN2D5-ICA)

Catatan tentang probe dan rentang ukur

Seri PCE-CT 80 mendukung beberapa pilihan probe dengan rentang ukur berbeda (misalnya FN0.5, FN1.5, FN2, FN2.5, FN3, hingga F5N3). Tabel pilihan probe ini penting bila perusahaan ingin menyesuaikan kebutuhan rentang ukur dan akurasi. Untuk varian FN2D5-ICA, rentang ukur 0–2500 µm untuk Fe dan NFe.

Tata Cara Pemakaian

Berikut versi ringkas 6 langkah yang bisa dijadikan SOP lapangan. Alurnya merangkum prosedur pengoperasian, kalibrasi, dan pengukuran yang dijelaskan pada manual.

1. Persiapan alat
   Pastikan baterai AAA terpasang, probe terhubung dengan posisi konektor benar, dan permukaan probe bersih dari debu/partikel.

2. Nyalakan perangkat dan pilih pengaturan dasar
   Atur mode ukur (single), mode penyimpanan (DIR atau GEN), mode probe (Auto/Fe/NFe), unit (µm/mm/mils), dan kecepatan ukur sesuai kebutuhan. Perlu diingat: pada perangkat ini, kecepatan lebih tinggi dapat menurunkan akurasi.

3. Lakukan zero-point calibration
   Kalibrasi titik nol di permukaan logam tanpa coating (idealnya pada sampel yang sama; bila tidak memungkinkan gunakan pelat kalibrasi Fe dan NFe yang tersedia). Ulangi beberapa kali untuk mendapatkan nilai rata-rata yang stabil.

4. Lakukan multi-point calibration (bila diperlukan)
   Gunakan foil standar (shim) untuk 1–4 titik kalibrasi. Pilih nilai foil sedekat mungkin dengan ketebalan yang diperkirakan pada objek ukur.

5. Proses pengukuran
   Tempelkan probe tegak lurus pada permukaan, tunggu bunyi beep, lalu angkat probe. Ulangi di beberapa titik untuk mendapatkan gambaran variasi ketebalan.

6. Penyimpanan dan transfer data
   Jika memakai GEN mode, pastikan grup penyimpanan dipilih dengan benar. Setelah selesai, data dapat ditransfer melalui USB untuk pengelolaan di PC (fitur komunikasi USB dijelaskan pada manual; pengelolaan lanjutan bisa memerlukan software opsional).

Catatan penting untuk akurasi (praktis di lapangan):

• Lakukan kalibrasi ulang bila kondisi lingkungan berubah signifikan (suhu/kelembapan), atau saat berpindah jenis substrat, radius kelengkungan, dan kekasaran permukaan. Manual juga mencantumkan faktor-faktor yang mempengaruhi akurasi seperti ketebalan substrat, radius material, dan medan magnet kuat.

• Perhatikan batas radius kelengkungan minimum dan diameter area ukur minimum agar pembacaan tidak bias.

Cara Kerja / Metode Pengukuran

Agar mudah dipahami: PCE-CT 80 bekerja dengan dua prinsip yang dipilih otomatis (atau manual) tergantung jenis substrat:

1. Magnetic (untuk Fe: baja/besi)
   Untuk substrat ferromagnetik, perangkat menggunakan prinsip pengukuran berbasis respons medan magnet terhadap jarak/ketebalan lapisan non-magnetik di atasnya. Secara praktis, ini cocok untuk cat atau lapisan non-magnetik di atas baja.

2. Eddy current (untuk NFe: non-ferrous)
   Untuk substrat non-ferrous tertentu, perangkat menggunakan arus eddy untuk mengestimasi ketebalan lapisan non-konduktif di atas permukaan konduktif. Ini relevan untuk cat atau lapisan isolatif di atas aluminium atau tembaga.

Perangkat menyediakan mode Auto (deteksi Fe/NFe), serta mode khusus Fe atau NFe.

Mengapa penjelasan metode penting bagi QC? Karena pemilihan mode dan cara kalibrasi sangat dipengaruhi oleh sifat material, radius, dan ketebalan substrat. Manual menekankan bahwa kalibrasi perlu dilakukan untuk sampel baru, dan bahwa radius kelengkungan serta ketebalan material dasar adalah faktor kunci yang bisa mempengaruhi hasil.

Kelengkapan Produk

Kelengkapan paket pada halaman produk varian PCE-CT 80-FN2D5-ICA mencantumkan item-item utama berikut: unit alat, baterai AAA, manual instruksi, carrying case, set standard foils, calibration plates (Fe dan NFe), serta ISO-Calibration Certificate.

Manfaat bagi Pengguna

Bagian ini menjawab “kenapa perlu alat seperti ini” dalam bahasa kerja QC dan engineering:

• Konsistensi kualitas finishing
  Dengan resolusi hingga 0,1 µm pada rentang tipis (<100 µm) dan skema kalibrasi yang jelas (zero dan multi-point), pengguna bisa memantau variasi ketebalan antar panel/part secara lebih terukur.

• Pengambilan keputusan cepat di lapangan
  Fitur alarm batas atas/bawah membantu teknisi melakukan seleksi cepat saat inspeksi, misalnya untuk memisahkan part yang perlu rework atau investigasi proses.

• Dokumentasi QC yang lebih rapi
  Penyimpanan 4 grup dan statistik per grup memudahkan pemisahan data per batch, per area, atau per operator; kemudian data dapat dipindahkan via USB untuk pelaporan.

• Mengurangi risiko salah interpretasi inspeksi cat kendaraan
  Di inspeksi otomotif, perbedaan ketebalan yang mencolok sering menjadi petunjuk adanya perbaikan atau pengecatan ulang. PCE-CT 80 disebut cocok untuk membantu penilaian cepat kondisi kendaraan.

• Mendukung kebutuhan traceability
  Paket ICA menyertakan ISO-Calibration Certificate, yang sering dibutuhkan untuk audit internal, pemenuhan sistem mutu, atau kebutuhan verifikasi alat ukur pada lingkungan QC.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk mengukur ketebalan lapisan seperti cat, varnish, atau lapisan non-konduktif lain pada substrat Fe (baja/besi) dan NFe (logam non-besi), tanpa merusak permukaan.

2. Apakah pengukuran merusak material?
   Tidak. Alat ini dirancang untuk pengukuran non-destruktif (NDT) pada lapisan.

3. Bisa digunakan untuk material apa saja?
   Umumnya untuk baja/besi (Fe) serta logam non-besi seperti aluminium, tembaga, kuningan, dan beberapa aplikasi pada stainless, selama sesuai kategori Fe/NFe yang didukung perangkat

4. Apakah perlu kalibrasi sebelum dipakai?
   Ya. Manual menyarankan kalibrasi (zero-point dan/atau multi-point) setiap kali mengukur sampel baru, karena sifat material, radius kelengkungan, dan kondisi permukaan mempengaruhi hasil.

5. Apa bedanya mode Auto, Fe, dan NFe?
   Mode Auto mendeteksi substrat secara otomatis (Fe/NFe). Mode Fe membatasi pengukuran pada material magnetik (ferrous). Mode NFe membatasi pengukuran pada non-magnetik (eddy current).

6. Berapa banyak data yang bisa disimpan?
   Dalam GEN mode tersedia 4 grup penyimpanan dengan auto save hingga total maksimum 2000 pembacaan (sesuai spesifikasi yang ditampilkan).

7. Apakah alat ini bisa dipakai di area bergetar (misalnya workshop)?
   Dokumen produk menyebut pengukuran tidak dipengaruhi getaran (vibration) dalam konteks penggunaan alat ini. Tetap praktik terbaik: pastikan probe ditempel tegak lurus dan permukaan bersih untuk stabilitas hasil.

8. Siapa yang paling cocok menggunakan alat ini?
   Teknisi inspeksi, QC/QA, engineer proses finishing/coating, serta pihak yang memerlukan pengukuran ketebalan lapisan yang cepat dan terdokumentasi—terutama di otomotif dan manufaktur.
