PCE-CT 80HP-FN0D5 – Coating Thickness Gauge 0–500 µm | QC Bodi Otomotif Akurat

Dalam pekerjaan body repair dan refinishing otomotif, ketebalan cat bukan sekadar angka. Lapisan yang terlalu tipis berisiko mempercepat korosi dan menurunkan daya tahan terhadap cuaca. Sebaliknya, lapisan yang terlalu tebal dapat menyebabkan retak rambut, ketidaksesuaian warna, hingga pemborosan material. Pada proses klaim asuransi atau inspeksi kendaraan bekas, perbedaan ketebalan cat juga sering menjadi indikator adanya perbaikan panel atau pengecatan ulang.

Tanpa alat ukur yang presisi, teknisi hanya mengandalkan pengalaman visual dan sentuhan tangan. Risiko kesalahan menjadi lebih besar, terutama pada panel melengkung seperti fender, pilar, atau bumper logam. Dalam konteks quality control, ketidakkonsistenan ini dapat berdampak pada komplain pelanggan, rework, dan pemborosan biaya operasional. Di sinilah kebutuhan akan coating thickness gauge yang akurat, portabel, dan mudah digunakan menjadi sangat relevan untuk workshop otomotif profesional.

Deskripsi Singkat PCE-CT 80HP-FN0D5

PCE-CT 80HP-FN0D5 adalah alat ukur ketebalan lapisan (coating thickness gauge) yang dirancang untuk mengukur ketebalan cat, plastik coating, dan lapisan pelindung lainnya pada substrat logam ferrous (Fe) dan non-ferrous (NFe). Alat ini mendukung pengukuran pada baja, besi, aluminium, dan tembaga.

Dengan rentang pengukuran Fe 0–500 µm dan NFe 0–500 µm, serta akurasi hingga ±(1,0% dari nilai ukur + 0,5 µm), alat ini cocok untuk kebutuhan inspeksi incoming, final inspection, maupun audit kualitas pengecatan. Sensor dengan desain V-groove memudahkan pengukuran pada permukaan cembung dan cekung, yang umum ditemukan pada panel bodi kendaraan.

Dilengkapi penyimpanan hingga 2.000 data, transfer data USB 2.0, serta fitur alarm batas atas dan bawah, PCE-CT 80HP-FN0D5 membantu teknisi dan QC menjaga konsistensi ketebalan lapisan secara sistematis dan terdokumentasi.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur ketebalan lapisan non-konduktif pada logam ferrous (mode magnet/Fe).

• Mengukur ketebalan lapisan non-konduktif pada logam non-ferrous (mode eddy current/NFe).

• Mendeteksi material secara otomatis (auto material detection Fe + NFe).

• Menyimpan dan menganalisis data pengukuran.

Kegunaan Spesifik di Workshop Otomotif

• Verifikasi ketebalan cat setelah proses repaint.

• Inspeksi kendaraan bekas untuk mendeteksi panel yang pernah dicat ulang.

• Kontrol kualitas pada proses pengecatan ulang panel.

• Pemeriksaan keseragaman lapisan primer, base coat, dan clear coat.

Skenario Penggunaan di Lapangan

Sebelum Pekerjaan:

• Mengukur ketebalan cat awal sebagai baseline.

• Mengidentifikasi panel dengan ketebalan tidak wajar (indikasi body filler atau repaint).

Saat Pekerjaan:

• Mengecek ketebalan setelah aplikasi primer.

• Memastikan lapisan sesuai spesifikasi sebelum proses curing.

Sesudah Pekerjaan:

• Final inspection sebelum serah terima kendaraan.

• Dokumentasi hasil ukur untuk kebutuhan klaim atau arsip QC.

Mode Kerja / Metode Pengukuran

• Auto Mode (Fe + NFe): Alat mendeteksi jenis substrat secara otomatis.

• Magnet Mode (Fe): Untuk baja dan besi.

• Eddy Current Mode (NFe): Untuk aluminium dan tembaga.

Pemilihan mode ini penting agar hasil ukur sesuai dengan karakteristik material panel kendaraan.

Bidang / Industri Pengguna

• Workshop body repair dan repaint – sebagai alat kontrol ketebalan cat.

• Dealer mobil bekas – untuk inspeksi kondisi panel kendaraan.

• Industri manufaktur komponen otomotif – untuk quality control coating.

• Perusahaan jasa inspeksi kendaraan – sebagai alat verifikasi teknis.

• Industri pelapisan logam – untuk memastikan ketebalan lapisan proteksi.

Keunggulan / Highlights

Beberapa fitur utama yang mendukung pekerjaan teknisi di lapangan:

• Sensor dengan V-groove
  Membantu teknisi mengukur pada permukaan cembung dan cekung seperti fender atau pilar, meminimalkan kesalahan akibat posisi probe tidak stabil.

• Akurasi tinggi untuk lapisan tipis
  Resolusi hingga 0,1 µm untuk ketebalan di bawah 100 µm membantu membaca perbedaan kecil yang sering terlewat secara visual.

• Alarm batas atas dan bawah
  Membantu teknisi langsung mengetahui jika hasil ukur berada di luar toleransi, tanpa harus menghitung manual.

• Penyimpanan hingga 2.000 data
  Memudahkan dokumentasi dan analisis tren ketebalan antar panel atau antar unit kendaraan.

• Housing dengan pelindung karet
  Mendukung penggunaan di lingkungan workshop yang dinamis, mengurangi risiko kerusakan akibat benturan ringan.

• Statistik otomatis
  Menampilkan nilai rata-rata, minimum, maksimum, dan standar deviasi untuk evaluasi konsistensi hasil pengecatan.

Fitur-fitur ini membantu mempercepat proses inspeksi sekaligus meminimalkan risiko kesalahan interpretasi data.

Perbandingan / Posisi Produk

Berikut perbandingan secara kategori antara metode yang umum digunakan di lapangan:

Dibanding metode destruktif, alat ini memungkinkan inspeksi tanpa merusak lapisan. Dibanding metode visual, hasilnya lebih objektif dan dapat dicatat.

Spesifikasi Teknis

Tata Cara Pemakaian

Berikut langkah penggunaan yang umum di workshop:

1. Persiapan Alat
   Pasang baterai AAA, nyalakan alat, dan pastikan layar LCD aktif.

2. Pilih Mode
   Gunakan mode auto untuk deteksi otomatis atau pilih Fe/NFe sesuai jenis panel.

3. Kalibrasi
   Lakukan zero calibration pada substrat dasar. Jika diperlukan, gunakan multi-point calibration dengan foil standar.

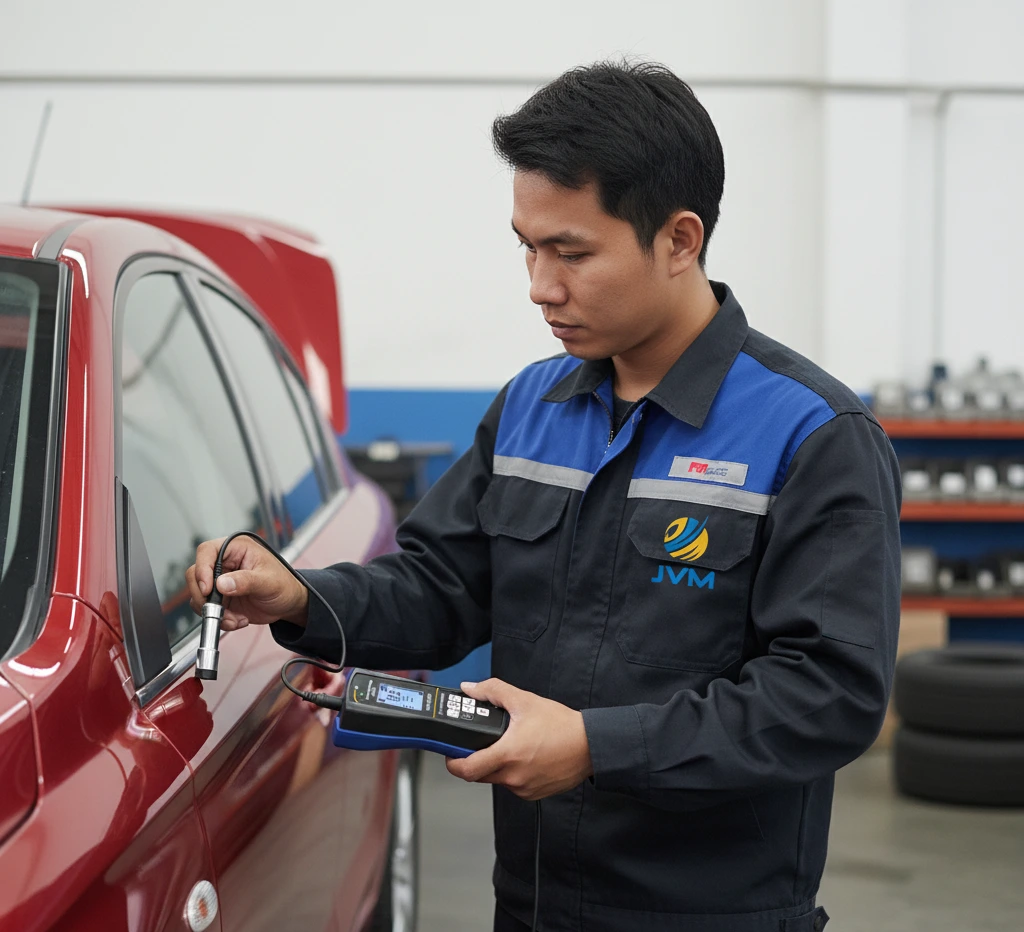

4. Proses Pengukuran
   Tempelkan probe tegak lurus pada permukaan panel. Pastikan area bersih dan rata.

5. Pembacaan & Penyimpanan
   Catat nilai atau simpan dalam memori GEN mode untuk analisis lanjutan.

6. Evaluasi Statistik
   Gunakan fitur mean dan standar deviasi untuk mengevaluasi konsistensi lapisan.

7. Transfer Data
   Sambungkan ke komputer melalui USB 2.0 untuk ekspor data dalam format CSV.

Catatan penting: Hindari pengukuran pada permukaan basah atau area dengan kotoran tebal yang dapat memengaruhi hasil.

Cara Kerja / Metode Pengukuran

Pada substrat ferrous (baja/besi), alat bekerja dengan prinsip magnetik. Sensor mendeteksi perubahan fluks magnet akibat jarak antara probe dan substrat logam. Ketebalan lapisan non-magnetik di atas baja akan memengaruhi sinyal magnetik tersebut.

Pada substrat non-ferrous (aluminium/tembaga), alat menggunakan metode eddy current. Arus eddy yang diinduksi pada logam konduktif berubah sesuai jarak dan ketebalan lapisan non-konduktif di atasnya.

Auto material detection membantu membedakan jenis logam dasar sehingga teknisi tidak perlu selalu mengatur mode secara manual.

Batasan penggunaan meliputi:

• Hanya untuk substrat logam Fe dan NFe.

• Tidak dirancang untuk substrat non-logam seperti plastik murni.

• Kondisi lingkungan harus dalam rentang suhu dan kelembapan yang ditentukan.

Kelengkapan Produk

Dalam paket pembelian, tersedia:

• 1 unit Coating Thickness Gauge PCE-CT 80HP-FN0D5

• 1 sensor

• 3 x 1.5 V AAA batteries

• 1 carrying case

• 1 set standard foils

• 1 calibration plates (Fe dan NFe)

• 1 instruction manual

Manfaat bagi Pengguna

Penggunaan alat ini di workshop otomotif memberikan manfaat nyata:

• Efisiensi kerja
  Pengukuran cepat tanpa merusak panel.

• Peningkatan kualitas
  Ketebalan cat lebih konsisten dan sesuai standar internal.

• Penghematan biaya
  Mengurangi risiko rework akibat lapisan terlalu tebal atau tipis.

• Pengurangan kesalahan
  Data terdokumentasi dan dapat ditinjau ulang.

• Dukungan audit dan klaim
  Hasil ukur dapat disimpan dan ditransfer sebagai bukti objektif.

FAQ

Apakah alat ini bisa digunakan untuk semua jenis panel mobil?
Alat ini dapat digunakan pada panel berbahan baja, besi, aluminium, dan tembaga. Tidak untuk panel plastik murni.

Apakah bisa mendeteksi apakah mobil pernah dicat ulang?
Perbedaan ketebalan yang signifikan antar panel dapat menjadi indikasi repaint atau penggunaan filler.

Apakah perlu kalibrasi rutin?
Disarankan melakukan zero calibration sebelum sesi pengukuran untuk menjaga akurasi.

Apakah data bisa dipindahkan ke komputer?
Ya, melalui USB 2.0 dan dapat diekspor dalam format CSV.

Apakah alat ini aman untuk permukaan cat baru?
Ya, pengukuran bersifat non-destruktif dan tidak merusak lapisan.
