PCE-CT 80HP-FN0D5-ICA – Coating Thickness Gauge 0–500 µm | Akurat & Siap Audit ISO

Di banyak lini manufaktur—mulai dari fabrikasi baja, pengecatan komponen otomotif, hingga pelapisan pelindung pada peralatan industri—ketebalan coating bukan sekadar angka. Terlalu tipis, risiko korosi meningkat dan umur pakai produk menurun. Terlalu tebal, biaya material membengkak, waktu curing bertambah, dan potensi cacat permukaan ikut naik. Ketidaksesuaian ketebalan lapisan sering kali baru terdeteksi setelah produk sampai tahap inspeksi akhir, bahkan lebih buruk lagi, setelah sampai ke pelanggan.

Dalam konteks audit mutu dan sertifikasi ISO, konsistensi dan dokumentasi hasil pengukuran menjadi krusial. Tanpa alat ukur yang presisi, repeatable, dan terdokumentasi dengan baik, departemen QC akan kesulitan membuktikan bahwa proses coating telah dikendalikan sesuai standar. Di sinilah kebutuhan akan coating thickness gauge yang andal, non-destruktif, dan siap digunakan untuk inspeksi rutin maupun audit menjadi sangat relevan.

Deskripsi Singkat PCE-CT 80HP-FN0D5-ICA

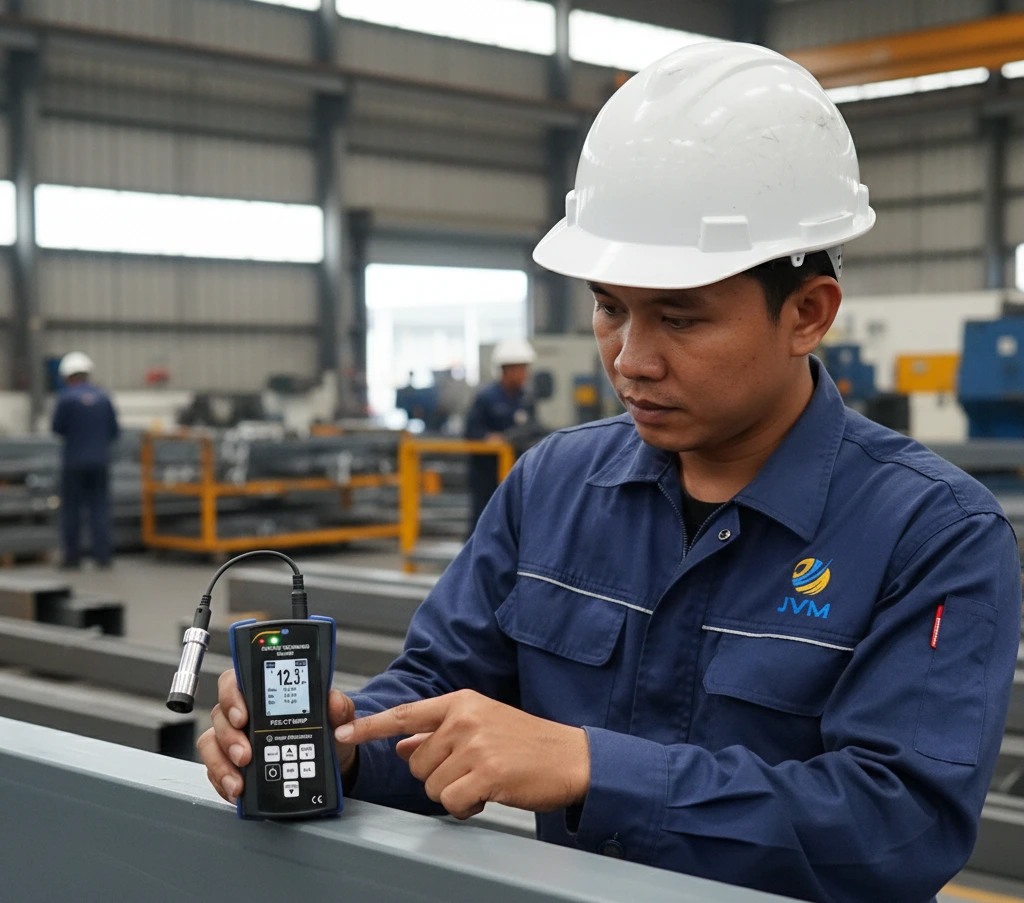

PCE-CT 80HP-FN0D5-ICAadalah coating thickness gauge portabel yang dirancang untuk mengukur ketebalan lapisan pada substrat ferrous (Fe) dan non-ferrous (NFe). Alat ini mampu mengukur ketebalan coating pada material seperti baja, besi, aluminium, dan tembaga dengan rentang pengukuran 0 hingga 500 µm.

Dilengkapi sensor dengan desain V-groove, alat ini memungkinkan pengukuran pada permukaan cembung maupun cekung. Dengan akurasi hingga ±(1,0% dari nilai terukur + 0,5 µm) setelah kalibrasi foil, perangkat ini mendukung pekerjaan inspeksi incoming, in-process, maupun final inspection.

Versi ini sudah termasuk ISO-Calibration Certificate, sehingga mendukung kebutuhan dokumentasi dan ketertelusuran (traceability) dalam sistem manajemen mutu.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur ketebalan lapisan coating pada substrat logam Fe dan NFe secara non-destruktif.

• Menyimpan dan mengelola data hasil pengukuran hingga 2000 data.

• Memberikan alarm batas atas dan bawah untuk kontrol mutu cepat di lapangan.

Kegunaan Spesifik di Lapangan

1. Sebelum proses produksi massal
   Digunakan untuk verifikasi setting mesin coating dan validasi ketebalan awal.

2. Saat proses produksi berlangsung
   Membantu operator melakukan sampling rutin untuk memastikan ketebalan tetap dalam rentang toleransi.

3. Setelah proses coating selesai
   Digunakan oleh tim QC untuk final inspection sebelum produk dikirim.

Mode Kerja / Metode Pengukuran

Alat ini memiliki beberapa mode pengukuran:

• Auto material detection mode (Fe + NFe)
  Secara otomatis mendeteksi jenis substrat dan memilih metode yang sesuai.

• Magnet mode (Fe)
  Digunakan untuk substrat ferrous seperti baja dan besi.

• Eddy current mode (NFe)
  Digunakan untuk substrat non-ferrous seperti aluminium dan tembaga.

Pendekatan ini memungkinkan fleksibilitas dalam berbagai aplikasi tanpa perlu mengganti alat.

Bidang / Industri Pengguna

• Industri otomotif – kontrol ketebalan cat dan coating anti-karat.

• Fabrikasi baja – inspeksi lapisan pelindung pada struktur.

• Industri manufaktur mesin – verifikasi coating komponen presisi.

• Industri konstruksi – pengujian pelapisan baja struktural.

• Industri metal finishing – kontrol kualitas proses electroplating dan powder coating.

Keunggulan / Highlights

Beberapa keunggulan yang relevan bagi profesional manufaktur:

• Sensor dengan V-groove
  Membantu teknisi melakukan pengukuran pada permukaan melengkung tanpa kehilangan stabilitas posisi sensor.

• Akurasi tinggi untuk lapisan tipis
  Membantu meminimalkan risiko kesalahan saat mengukur coating dengan toleransi ketat.

• Alarm batas atas dan bawah
  Mempercepat proses inspeksi karena teknisi langsung mengetahui apakah hasil berada dalam rentang spesifikasi.

• Penyimpanan hingga 2000 data
  Mengurangi risiko kehilangan data manual dan mempermudah pelaporan.

• Transfer data via USB 2.0
  Memudahkan integrasi dengan sistem dokumentasi dan analisis di komputer.

• Housing berlapis karet
  Mendukung penggunaan di area produksi yang dinamis dan berisiko benturan ringan.

Perbandingan / Posisi Produk

Dibanding metode destruktif, alat ini memungkinkan pengujian tanpa merusak komponen. Dibanding alat konvensional tanpa penyimpanan data, perangkat ini lebih mendukung pelacakan hasil pengukuran.

Spesifikasi Teknis

Tata Cara Pemakaian

Berikut langkah penggunaan ringkas:

1. Persiapan alat
   Pasang baterai AAA dan pastikan layar menyala normal.

2. Kalibrasi
   Lakukan zero calibration atau multi-point calibration sesuai kebutuhan.

3. Pilih mode pengukuran
   Gunakan mode otomatis atau pilih Fe/NFe sesuai material.

4. Tempatkan probe
   Letakkan sensor tegak lurus pada permukaan coating.

5. Baca hasil
   Nilai akan tampil di layar. Perhatikan indikator alarm jika diaktifkan.

6. Simpan data
   Gunakan mode GEN untuk menyimpan hasil hingga 2000 data.

7. Transfer data (opsional)
   Hubungkan ke komputer melalui USB untuk analisis lebih lanjut.

Catatan: Pastikan permukaan bersih dari debu atau partikel sebelum pengukuran.

Cara Kerja / Metode Pengukuran

Pada substrat ferrous, alat bekerja dalam magnet mode dengan memanfaatkan perubahan medan magnet antara probe dan substrat baja/besi. Ketebalan coating memengaruhi jarak efektif antara sensor dan logam dasar, yang kemudian dihitung menjadi nilai ketebalan.

Pada substrat non-ferrous, digunakan eddy current mode. Sensor menghasilkan arus eddy pada material konduktif seperti aluminium atau tembaga. Perubahan karakteristik arus akibat ketebalan lapisan akan diinterpretasikan sebagai nilai ketebalan.

Mode auto material detection memungkinkan alat mendeteksi jenis substrat secara otomatis sehingga meminimalkan kesalahan pemilihan metode.

Kelengkapan Produk

• 1 unit Coating Thickness Gauge PCE-CT 80HP-FN0D5-ICA

• 1 sensor

• 3 x 1.5 V AAA batteries

• 1 carrying case

• 1 set standard foils

• 1 calibration plates (Fe and NFe)

• 1 instruction manual

• 1 ISO-Calibration Certificate

Manfaat bagi Pengguna

• Meningkatkan konsistensi kontrol ketebalan coating.

• Mengurangi risiko klaim akibat coating terlalu tipis atau terlalu tebal.

• Mendukung dokumentasi audit ISO dengan data tersimpan.

• Menghemat biaya rework dan inspeksi ulang.

• Mempercepat proses inspeksi di lapangan.

FAQ

1. Apakah alat ini bisa digunakan untuk aluminium?
   Ya, melalui mode eddy current (NFe).

2. Apakah pengukuran merusak lapisan?
   Tidak. Metodenya non-destruktif.

3. Berapa banyak data yang bisa disimpan?
   Hingga 2000 data pada mode GEN.

4. Apakah perlu kalibrasi rutin?
   Disarankan melakukan kalibrasi berkala untuk menjaga akurasi.

5. Apakah alat ini cocok untuk audit ISO?
   Versi ini sudah termasuk ISO-Calibration Certificate sehingga mendukung kebutuhan audit.
