PCE-LES 103UV-385 – Car Measuring Device Stroboscope UV 385 nm | Inspeksi Gerak Presisi & Non-Kontak

Dalam banyak pekerjaan industri dan kelistrikan, inspeksi komponen yang bergerak sering menjadi tantangan tersendiri. Motor listrik, kipas, pulley, poros berputar, hingga conveyor berjalan pada kecepatan tinggi yang sulit diamati dengan mata telanjang. Ketika inspeksi hanya mengandalkan pengamatan visual biasa atau metode sentuh, risiko kesalahan diagnosis meningkat. Getaran kecil, slip belt, atau ketidaksinkronan putaran bisa terlewat, padahal dampaknya dapat berupa kerusakan peralatan, downtime produksi, hingga potensi kecelakaan kerja.

Masalah menjadi lebih kompleks ketika inspeksi dilakukan di lingkungan aktif, di mana mesin tidak memungkinkan untuk dimatikan. Metode destruktif atau penghentian proses sering kali tidak realistis bagi kontraktor listrik dan teknisi maintenance yang dituntut bekerja cepat dan akurat. Dalam konteks inilah dibutuhkan alat ukur non-kontak yang mampu “membekukan” gerakan secara visual, aman digunakan, dan cukup fleksibel untuk berbagai kondisi lapangan. PCE-LES 103UV-385 hadir untuk menjawab kebutuhan tersebut melalui pendekatan stroboskopi UV yang presisi.

Deskripsi Singkat PCE-LES 103UV-385

PCE-LES 103UV-385 adalah car measuring device berbasis stroboscope UV dengan tiga LED UVA berdaya tinggi pada panjang gelombang 380–390 nm. Alat ini dirancang untuk analisis gerak dan inspeksi komponen berputar tanpa kontak langsung, sehingga cocok digunakan pada mesin yang sedang beroperasi. Dengan pengaturan frekuensi kilatan dalam satuan FPM dan Hz, pengguna dapat menyesuaikan cahaya kilat agar sinkron dengan gerakan objek.

Keunggulan utama perangkat ini terletak pada kombinasi intensitas cahaya yang tinggi, pengaturan pulse width digital, serta fitur phase shift hingga ±360°. Ditambah dengan desain portabel, layar TFT warna 2,8 inci, dan pengoperasian berbasis baterai, PCE-LES 103UV-385 mendukung pekerjaan inspeksi yang efisien, aman, dan berulang secara konsisten di lapangan.

Fungsi & Kegunaan Produk

Fungsi Utama

Fungsi utama PCE-LES 103UV-385 adalah menghasilkan kilatan cahaya UV terkontrol untuk menganalisis gerakan periodik. Ketika frekuensi kilatan disamakan dengan frekuensi gerak objek, komponen yang berputar akan tampak diam secara visual.

Kegunaan Spesifik di Lapangan

• Inspeksi kecepatan putaran motor listrik dan kipas industri

• Pemeriksaan slip pada belt dan pulley

• Observasi getaran dan ketidaksejajaran poros

• Monitoring komponen bergerak pada mesin produksi tanpa menghentikan operasi

Skenario Sebelum / Saat / Sesudah Pekerjaan

• Sebelum: Teknisi mengidentifikasi titik inspeksi dan memastikan area aman.

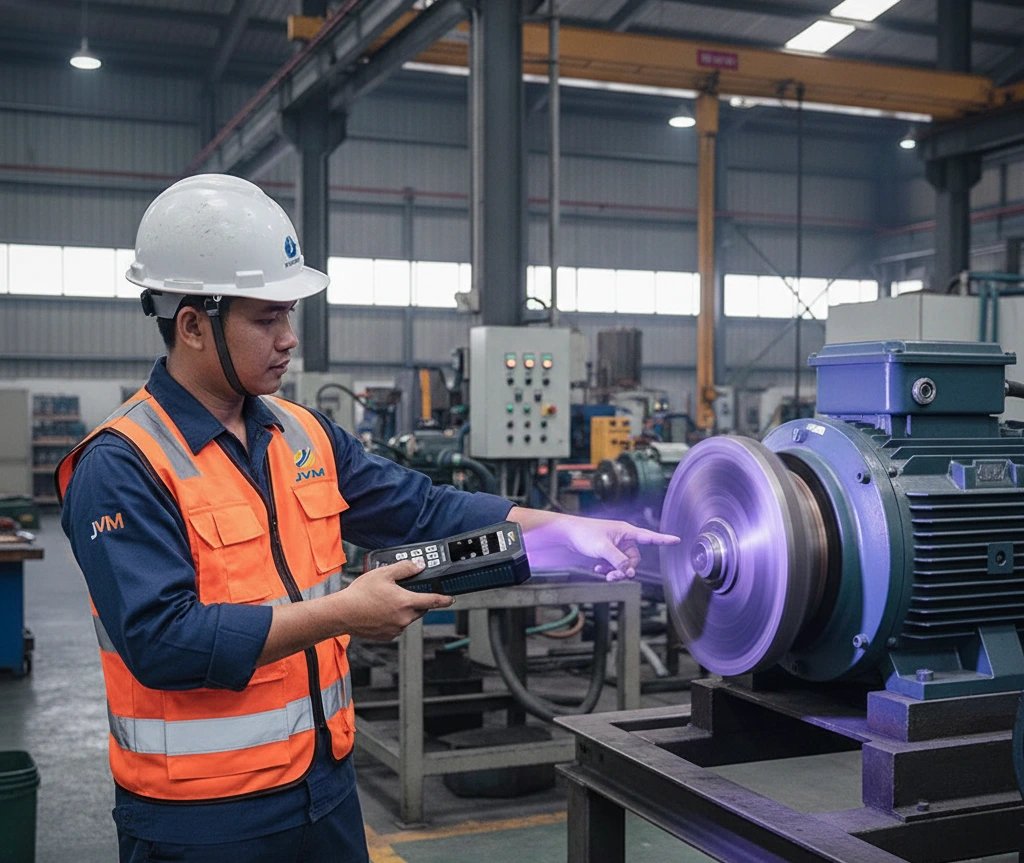

• Saat: Stroboscope diarahkan ke objek, frekuensi dan pulse width disesuaikan hingga gerakan tampak stabil.

• Sesudah: Hasil observasi digunakan sebagai dasar penyesuaian mekanis atau keputusan perawatan lanjutan.

Mode Kerja

PCE-LES 103UV-385 bekerja secara aktif dengan memancarkan cahaya UV berdenyut. Pengguna dapat mengatur:

• Frekuensi kilatan (Hz atau FPM)

• Lebar pulsa (pulse width)

• Pergeseran fase (phase shift) untuk melihat detail posisi berbeda dalam satu siklus putaran

Bidang / Industri Pengguna

• Kontraktor listrik industri – untuk inspeksi motor dan sistem penggerak

• Teknisi maintenance pabrik – sebagai alat bantu analisis getaran dan putaran

• Industri manufaktur – monitoring mesin produksi berkecepatan tinggi

• Industri percetakan dan tekstil – pengecekan rol dan silinder berputar

• Tim commissioning dan QA – verifikasi performa mekanis sebelum serah terima

Keunggulan / Highlights

• Membantu teknisi melakukan inspeksi non-kontak tanpa menghentikan mesin

• Meminimalkan risiko kecelakaan karena tidak perlu menyentuh komponen bergerak

• Mempercepat proses diagnosis masalah mekanis di lapangan

• Intensitas UV tinggi memungkinkan pengamatan jelas pada jarak berbeda

• Antarmuka tombol intuitif memudahkan penyesuaian cepat saat inspeksi

• Operasi berbasis baterai mendukung mobilitas dan fleksibilitas kerja

Perbandingan / Posisi Produk

Spesifikasi Teknis

Tata Cara Pemakaian

1. Pastikan baterai terisi dan perangkat dalam kondisi bersih.

2. Nyalakan alat dan atur bahasa menu sesuai kebutuhan.

3. Pilih satuan frekuensi (Hz atau FPM).

4. Arahkan stroboscope ke objek yang akan diamati.

5. Sesuaikan frekuensi hingga gerakan tampak stabil.

6. Gunakan pulse width dan phase shift untuk detail tambahan.

7. Matikan alat dan simpan dalam tas setelah selesai.

Catatan penting: hindari mengarahkan cahaya langsung ke mata dan gunakan APD sesuai prosedur keselamatan kerja.

Cara Kerja Pengukuran

PCE-LES 103UV-385 bekerja dengan memancarkan kilatan cahaya UV pada interval terkontrol. Sensor internal mengatur waktu kilatan sehingga cahaya hanya menyala sesaat. Ketika interval kilatan sama dengan periode gerak objek, mata manusia menangkap citra yang seolah-olah diam. Dengan menggeser fase, pengguna dapat mengamati posisi objek pada titik sudut berbeda dalam satu siklus. Metode ini efektif untuk gerakan periodik dan kurang sesuai untuk gerakan acak atau tidak berulang.

Kelengkapan Produk

• Unit utama PCE-LES 103UV-385

• Kabel USB-C

• Quick Start Guide

• Tas servis

Manfaat bagi Pengguna

• Efisiensi kerja meningkat karena inspeksi dapat dilakukan tanpa shutdown

• Kualitas analisis gerak lebih konsisten dan dapat diulang

• Pengurangan risiko kesalahan diagnosis mekanis

• Penghematan biaya perawatan akibat deteksi dini masalah

• Peningkatan keselamatan kerja di area mesin aktif

FAQ

• Apakah alat ini aman digunakan pada mesin yang sedang berjalan?
  Ya, karena metode pengukuran bersifat non-kontak dan tidak menyentuh komponen.
• Apakah bisa digunakan di lingkungan industri berdebu?
  Perangkat memiliki kelas proteksi IP52, cukup untuk penggunaan industri ringan hingga menengah.
• Apakah perlu kalibrasi rutin?
  Kalibrasi berkala dianjurkan untuk menjaga akurasi, terutama pada penggunaan intensif.
• Apakah cahaya UV berbahaya?
  Penggunaan sesuai prosedur aman, namun hindari paparan langsung ke mata.
• Apakah alat ini hanya untuk motor listrik?
  Tidak, dapat digunakan pada berbagai komponen berputar dengan gerakan periodik.

Sebagai pemasok dan distributor alat ukur industri, CV. Java Multi Mandiri memahami tantangan inspeksi dan pemeliharaan di lingkungan kerja profesional. Kami menyediakan berbagai instrumen pengukuran berkualitas, termasuk PCE-LES 103UV-385, untuk membantu kontraktor dan teknisi meningkatkan akurasi inspeksi serta keselamatan kerja. Mari diskusikan kebutuhan aplikasi industri Anda bersama kami untuk menemukan solusi yang paling sesuai.
