PCE-LES 500-ICA – Portable LED Stroboscope 50–50.000 FPM | Inspeksi Aman Tanpa Menyentuh Mesin

Di lapangan, kontraktor dan teknisi listrik sering berhadapan dengan peralatan berputar yang “harus tetap jalan”: motor induksi yang menggerakkan blower, coupling pompa, kipas panel ventilasi, conveyor, atau roller pada line produksi. Tantangannya bukan sekadar melihat apakah komponen itu berputar, tetapi memastikan putaran stabil, tidak “hunting”, tidak slip, tidak ada ketidaksejajaran (misalignment) yang memicu getaran, panas berlebih, dan pada akhirnya trip proteksi atau kerusakan mekanik.

Masalahnya, inspeksi visual pada komponen berputar punya risiko yang nyata. Mendekatkan tangan/alat ke bagian bergerak demi mengecek wobble, run-out, atau anomali permukaan dapat berujung pada kecelakaan kerja, sekaligus meningkatkan downtime karena mesin harus dimatikan hanya untuk verifikasi. Di sisi lain, menunggu sampai muncul gejala “parah” juga bukan strategi yang bijak: biaya pemeliharaan dan konsekuensi keterlambatan produksi bisa menjadi signifikan pada banyak industri, sehingga pendekatan pemeliharaan yang lebih terukur dan prediktif makin dibutuhkan.

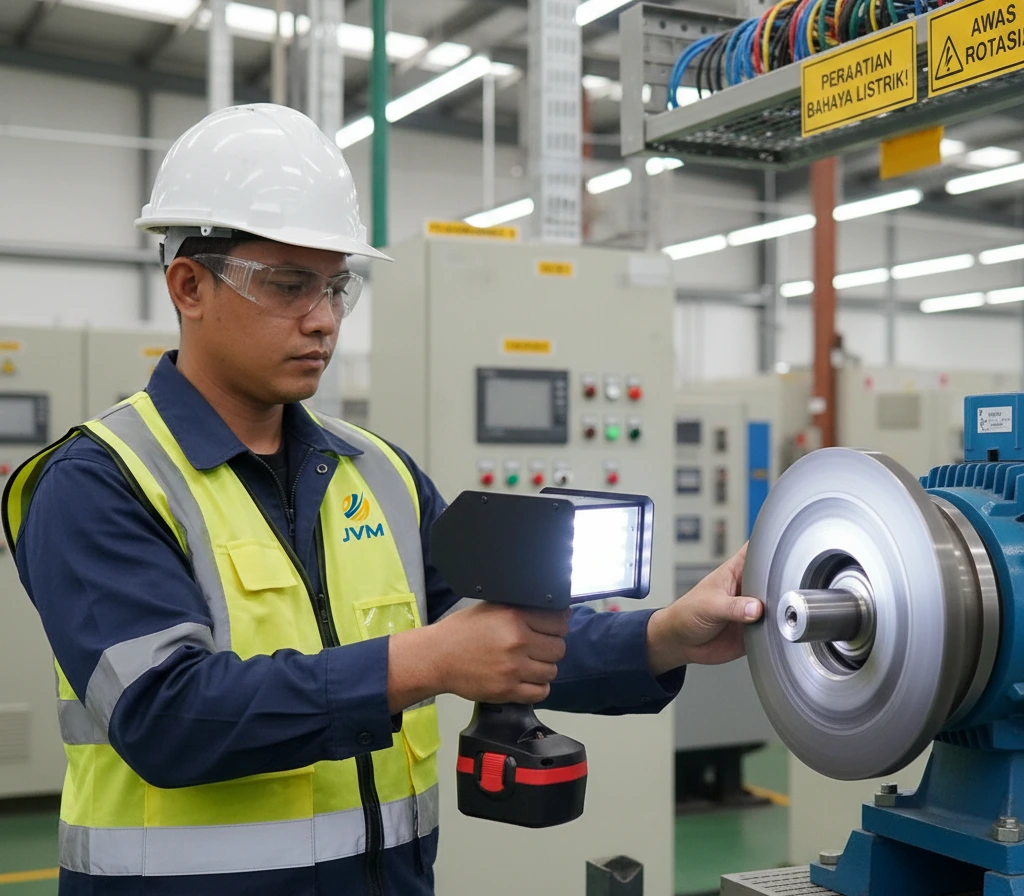

Di sinilah alat ukur optik seperti portable LED stroboscope menjadi relevan: membantu “membekukan” gerakan cepat secara visual, sehingga inspeksi dapat dilakukan tanpa menyentuh bagian berputar dan tanpa harus selalu mematikan sistem.

Deskripsi Singkat PCE-LES 500-ICA

PCE-LES 500-ICA adalah portable LED stroboscope (sering juga dipasarkan sebagai “car measuring device” pada kategori tertentu) yang digunakan untuk membuat benda berputar tampak diam atau bergerak lambat secara optik, sehingga teknisi bisa mengamati kondisi komponen saat mesin beroperasi. Prinsipnya sederhana: lampu LED berkedip pada frekuensi tertentu; ketika frekuensi kedip selaras dengan putaran objek, gerak cepat menjadi “terbekukan” di mata manusia.

Unit ini memiliki rentang frekuensi 50 sampai 50.000 FPM dan menggunakan 28 LED sebagai sumber cahaya. Di lapangan, ini membantu inspeksi non-kontak pada roller, fan, pulley, coupling, hingga permukaan coil dan flat sheet yang bergerak.

Varian “-ICA” umumnya merujuk pada paket yang disertai ISO-Calibration Certificate pada halaman produk PCE-LES 500-ICA. Dengan demikian, alat bisa lebih mudah diposisikan dalam prosedur QA/QC, commissioning, atau inspeksi yang menuntut keterlacakan kalibrasi.

Fungsi & Kegunaan Produk

Fungsi utama alat

• Membekukan gerakan cepat secara visual untuk inspeksi non-kontak pada mesin berputar/bergerak.

• Membantu pemeriksaan setelan (alignment visual, konsistensi putaran, kondisi permukaan) saat mesin masih berjalan, sehingga koreksi dapat dilakukan lebih cepat.

• Mendukung sinkronisasi pengamatan menggunakan phase shift 0–359° untuk “menggeser” posisi tampilan beku pada sudut tertentu.

Kegunaan spesifik di lapangan (konteks kontraktor & teknisi listrik)

1. Verifikasi putaran motor/kipas/roller setelah pemasangan atau penggantian V-belt

   • Mengamati apakah ada slip, “flutter”, atau ketidakstabilan putaran pada beban tertentu.

2. Inspeksi coupling dan pulley saat commissioning

   • Melihat indikasi wobble, ketidaksejajaran visual, atau gejala ketidakseimbangan yang sering berujung getaran.

3. Pemeriksaan kondisi permukaan bergerak (contoh: roller, coil, lembaran)

   • Mengamati cacat permukaan, pola getaran, atau perubahan perilaku permukaan saat speed naik/turun.

4. Troubleshooting cepat tanpa menyentuh komponen

   • Membantu teknisi menghindari “uji coba” manual yang berisiko pada bagian berputar.

Skenario sebelum / saat / sesudah pekerjaan

• Sebelum pekerjaan (pra-commissioning)

  • Menetapkan titik inspeksi aman, jarak kerja, dan area pencahayaan; menyiapkan trigger eksternal bila diperlukan untuk sinkronisasi.

• Saat pekerjaan (commissioning / inspeksi berjalan)

  • Menyetel frekuensi hingga objek tampak diam; melakukan pengamatan pada titik kritis (mis. coupling, pulley, fan blade) sambil menjaga posisi operator aman.

• Sesudah pekerjaan (post-check)

  • Mendokumentasikan temuan, menandai kebutuhan balancing/alignment lanjutan, dan menyimpan setelan yang relevan untuk inspeksi berkala.

Mode kerja / metode pengukuran (jika relevan)

• Pengaturan frekuensi dalam FPM (flashes per minute) untuk menyamai putaran/gerak periodik.

• Pengaturan dalam FPS (flashes per second) untuk kebutuhan tertentu hingga 1–1000 FPS.

• Phase shift untuk menggeser “posisi beku” 0–359° sehingga detail yang ingin dilihat bisa diposisikan lebih nyaman.

• External trigger input untuk sinkronisasi dengan sensor/trigger eksternal (berguna pada proses berulang yang ingin “dikunci” pada referensi tertentu).

Bidang / Industri Pengguna

Target pengguna (contoh umum) dan alatnya berfungsi sebagai apa:

• Kontraktor instalasi listrik industri: alat inspeksi non-kontak untuk verifikasi putaran dan kondisi mekanik saat commissioning.

• Teknisi maintenance pabrik: alat condition check visual untuk komponen berputar tanpa pembongkaran.

• Tim commissioning & QA/QC: alat bantu pemeriksaan proses berulang/rotasi dengan dukungan penelusuran kalibrasi pada paket -ICA.

• Workshop motor & panel builder: alat troubleshooting cepat pada fan, blower, dan drive mekanik.

• Industri proses (pompa, kompresor, fan): alat bantu observasi gejala awal ketidakstabilan mekanik.

Keunggulan / Highlights

Berikut highlight yang relevan untuk keselamatan, efisiensi, dan pengurangan risiko kesalahan—tanpa gaya “brosur”:

• Membantu teknisi melakukan inspeksi tanpa menyentuh bagian bergerak

  • Mengurangi kebutuhan “mendekat” demi melihat detail pada rotor/fan/coupling, sehingga risiko kecelakaan kerja ikut turun.

• Mempercepat persiapan kerja saat troubleshooting

  • Dengan “membekukan” gerak, teknisi bisa langsung mengisolasi apakah masalah tampak di pulley, belt, coupling, atau fan blade sebelum memutuskan shutdown.

• Mendukung inspeksi pada berbagai objek berputar dan permukaan bergerak

  • Termasuk coil dan flat sheet yang bergerak, yang sering sulit dinilai hanya dari pencahayaan biasa.

• Cahaya LED dan rentang frekuensi lebar untuk adaptasi kondisi lapangan

  • Rentang 50–50.000 FPM dan 28 LED memberi fleksibilitas saat menghadapi variasi speed dan jarak pengamatan.

• Phase shift untuk memudahkan observasi detail pada sudut yang diinginkan

  • Berguna saat Anda perlu mengamati bagian tertentu dari satu siklus putaran tanpa memindahkan posisi terlalu banyak.

Perbandingan Produk

Dalam praktik, inspeksi mesin berputar biasanya jatuh ke tiga pendekatan: cara manual, alat konvensional tanpa fitur tertentu, atau pendekatan yang lambat/berisiko karena harus shutdown/pembongkaran. Perbandingan kategori berikut membantu memposisikan PCE-LES 500-ICA secara realistis.

Catatan praktis: stroboscope biasanya paling efektif untuk screening cepat dan verifikasi visual. Untuk diagnosis mendalam (mis. analisis vibrasi, alignment laser), stroboscope menjadi pelengkap yang mempercepat keputusan “perlu lanjut ukur atau tidak”.

Spesifikasi Teknis

Tata Cara Pemakaian

Langkah ringkas 5–7 tahap (praktis untuk lapangan):

1. Persiapan alat

   • Pastikan baterai terpasang dan perangkat menyala; periksa area kerja aman dari kontak langsung dengan bagian berputar.

2. Penentuan titik inspeksi

   • Pilih sudut pandang yang memberi garis pandang jelas ke fan/coupling/pulley/roller, dan pastikan operator tidak berada di jalur potensial “lemparan” benda.

3. Setel satuan dan rentang frekuensi

   • Mulai dari frekuensi rendah, lalu naikkan hingga tampilan gerak mulai “melambat” dan mendekati kondisi beku (FPM atau FPS sesuai kebutuhan).

4. Kunci pengamatan (fine tuning)

   • Lakukan penyesuaian kecil sampai detail (mis. baut coupling atau ujung blade fan) terlihat stabil.

5. Gunakan phase shift bila perlu

   • Geser phase shift untuk memindahkan posisi “beku” sehingga bagian detail muncul pada sudut yang nyaman dilihat.

6. Opsi sinkronisasi dengan trigger eksternal

   • Bila inspeksi perlu referensi yang konsisten terhadap event tertentu, gunakan external trigger input sesuai kebutuhan sistem Anda.

7. Dokumentasi dan penutupan

   • Catat frekuensi yang dipakai dan temuan visual (mis. indikasi slip, run-out, permukaan tidak rata), lalu matikan alat dan simpan dengan aman.

Catatan penting:

• IP20 menunjukkan perangkat lebih cocok untuk lingkungan yang terlindungi dari air/semprotan langsung; perhatikan penempatan saat area lembap atau berdebu tinggi.

• Operating time 4 jam berguna untuk pekerjaan inspeksi, tetapi untuk shift panjang biasanya perlu strategi pengisian/backup baterai.

Cara Kerja / Metode Pengukuran

Secara praktis, sensor “utama” dari stroboscope adalah mata Anda yang dibantu oleh pencahayaan berkedip. Perangkat memancarkan pulsa cahaya LED dengan lebar pulsa tertentu (pulse width 8–100 µs). Saat pulsa cahaya berulang pada frekuensi yang selaras dengan frekuensi gerak objek, objek tampak diam karena Anda “melihat” objek pada posisi sudut yang sama di setiap kilatan.

Bagaimana alat membedakan kondisi (dari sudut pandang operator):

• Putaran stabil: pola visual “beku” tidak bergeser; detail (mis. tanda pada shaft) tampak menempel pada satu posisi.

• Putaran tidak stabil / slip: objek yang tadinya tampak diam mulai “merayap” maju/mundur; ini sering memberi petunjuk awal adanya slip belt, variasi beban, atau kontrol drive yang perlu ditinjau.

• Ketidakseimbangan visual: fan blade dapat terlihat memiliki deviasi berulang pada satu sudut tertentu; ini bukan diagnosis final, tetapi sinyal kuat untuk inspeksi lanjutan (balancing/alignment).

Batasan praktis yang perlu diingat:

• Lingkungan sangat terang atau permukaan sangat reflektif bisa memengaruhi kenyamanan pengamatan. Di sinilah luminous intensity 2439 Lux @ 20 cm dan pemilihan jarak kerja menjadi faktor yang terasa.

• Objek dengan pola berulang simetris (mis. fan multi-blade) dapat menimbulkan “aliasing”: tampak diam pada beberapa frekuensi harmonik. Praktiknya, teknisi biasanya menandai satu titik referensi pada shaft/baut untuk menghindari salah interpretasi.

Kelengkapan Produk

Untuk paket PCE-LES 500-ICA (incl. ISO-Calibration Certificate), halaman produk mencantumkan delivery scope berikut: unit utama, charger, dua baterai Ni-MH 3000 mAh, coupling 4-pin, rubber sleeve, external trigger sensor, carrying case, user manual, dan ISO-Calibration Certificate.

Ringkasnya, kelengkapan yang biasanya disertakan:

• Unit stroboscope PCE-LES 500-ICA

• Charger baterai

• 2 baterai rechargeable 3000 mAh

• Coupling 4-pin

• Rubber sleeve

• External trigger sensor

• Carrying case

• User manual

• ISO-Calibration Certificate

Manfaat bagi Pengguna

Manfaat yang paling terasa untuk kontraktor dan teknisi listrik profesional biasanya muncul pada tiga titik: waktu keputusan, keselamatan, dan kualitas commissioning.

• Efisiensi kerja

  • Screening cepat tanpa harus mematikan mesin hanya untuk melihat indikasi masalah yang sifatnya visual.

  • Mengurangi trial-and-error saat setel belt/drive karena perubahan bisa diamati langsung.

• Peningkatan kualitas

  • Membantu memastikan hasil commissioning lebih rapi: putaran tampak stabil, tidak ada gejala slip, dan pola gerak lebih mudah dievaluasi.

• Penghematan biaya

  • Mengurangi downtime yang tidak perlu, serta mencegah masalah kecil berkembang menjadi kerusakan yang lebih mahal (mis. belt cepat aus, bearing terpapar beban tidak wajar).

• Pengurangan kesalahan

  • Mengurangi ketergantungan pada “feeling” operator saat menilai putaran cepat; detail terlihat lebih jelas dalam kondisi beku.

FAQ

1. Apakah alat ini bisa mendeteksi kabel aktif?
   Tidak secara langsung. PCE-LES 500-ICA adalah stroboscope untuk inspeksi visual gerakan/rotasi, bukan pendeteksi tegangan atau kabel berenergi.

2. Apakah bisa digunakan pada dinding beton?
   Bisa untuk penerangan inspeksi visual pada benda bergerak yang terlihat, tetapi tidak dirancang untuk “melihat” objek tersembunyi di dalam beton (bukan wall scanner).

3. Seberapa dalam kabel bisa terdeteksi?
   Tidak berlaku untuk alat ini karena fungsi utamanya adalah membekukan gerak optik pada komponen bergerak.

4. Apakah aman digunakan pada instalasi hidup?
   Aman jika konteksnya adalah inspeksi visual dari jarak aman tanpa menyentuh bagian konduktif/bergerak, dan mengikuti prosedur K3 serta batas lingkungan kerja. Perangkat memiliki kelas proteksi IP20, jadi tetap perlu perhatian pada lingkungan basah/terbuka.

5. Apakah perlu kalibrasi rutin?
   Pada praktik QA/QC, kalibrasi berkala umum dilakukan mengikuti kebijakan internal perusahaan. Untuk paket -ICA, halaman produk menyebutkan termasuk ISO-Calibration Certificate, yang membantu kebutuhan keterlacakan.
