PCE-LT 12 – Multimeter & Cable Detector Untuk Maintenance | Akurat & Versatile

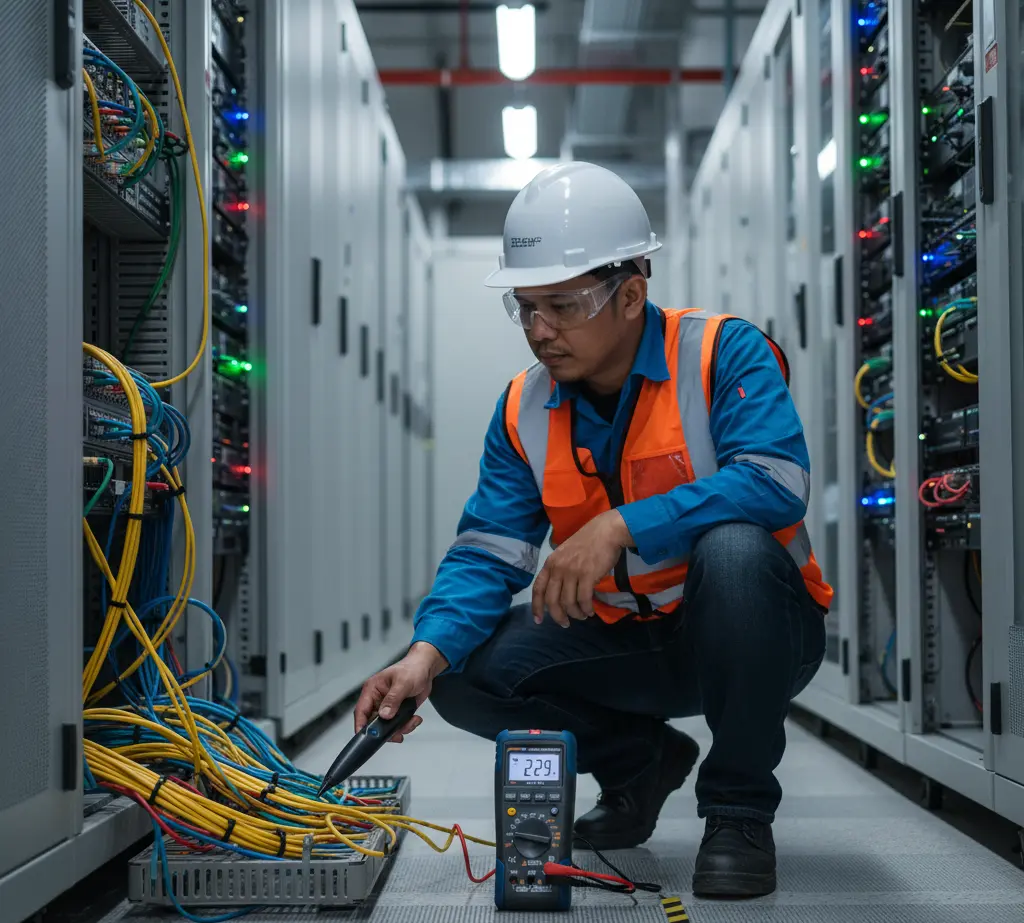

Dalam dunia pemeliharaan gedung dan instalasi listrik, ketidakpastian adalah musuh terbesar seorang teknisi. Seringkali, tim Facility Management atau MEP (Mechanical, Electrical, and Plumbing) dihadapkan pada situasi “spaghetti kabel”—ratusan kabel jaringan yang tidak berlabel di ruang server, atau jalur kelistrikan tertanam di balik dinding yang perlu diperbaiki tanpa diagram as-built yang akurat. Menebak posisi kabel atau memotong jalur yang salah bukan hanya membuang waktu berjam-jam untuk troubleshooting, tetapi juga berisiko fatal: korsleting listrik, kerusakan peralatan mahal, hingga ancaman keselamatan kerja akibat tersengat arus hidup.

Risiko ini semakin tinggi pada bangunan lama yang telah mengalami renovasi berulang kali tanpa dokumentasi yang rapi. Kebutuhan akan alat yang tidak hanya sekadar mengukur tegangan, tetapi juga mampu melacak “jejak” kabel yang hilang di balik beton atau plafon menjadi sangat krusial. Di sinilah peran instrumen hibrida yang menggabungkan presisi pengukuran listrik dengan kemampuan deteksi fisik kabel menjadi standar baru dalam efisiensi kerja teknis.

Deskripsi Singkat PCE-LT 12

PCE-LT 12 adalah jawaban komprehensif untuk tantangan tersebut. Produk ini bukan sekadar multimeter digital biasa, melainkan alat uji multifungsi yang mengintegrasikan kemampuan Multimeter (pengukur besaran listrik) dengan Cable Detector/LAN Tester (pelacak jalur kabel).

Dirancang khusus untuk teknisi yang membutuhkan mobilitas tinggi, alat ini memungkinkan pengguna untuk melakukan pengukuran standar (Tegangan, Arus, Resistansi) sekaligus melakukan audit jaringan kabel (LAN RJ45 dan Telepon RJ11) tanpa perlu berganti alat. Fitur utamanya adalah kemampuan melacak posisi kabel putus atau tersembunyi menggunakan kombinasi Transmitter (pada unit utama) dan Receiver (probe penerima).

Keunggulan utamanya terletak pada efisiensi. Teknisi tidak perlu lagi membawa tas berat berisi Tone Generator, LAN Tester, dan Multimeter secara terpisah. Dengan PCE-LT 12, verifikasi kontinuitas kabel data dan pengecekan tegangan stopkontak dapat dilakukan dengan satu genggaman, menjadikannya aset vital untuk audit cepat dan pemeliharaan preventif.

Fungsi & Kegunaan Produk

PCE-LT 12 memiliki fungsi ganda yang sangat spesifik untuk kebutuhan lapangan:

1. Mode Cable Detector & Network Analysis

Fungsi ini digunakan untuk melacak fisik kabel dan integritas sambungan data:

• Wire Tracing (Pelacakan Kabel): Menggunakan injeksi sinyal nada (tone) untuk menemukan kabel spesifik di dalam bundle kabel yang ruwet atau menelusuri jalur kabel di balik dinding/plafon menggunakan Receiver Probe.

• Network Cable Mapping: Memeriksa konfigurasi kabel LAN (RJ45). Alat ini dapat mendeteksi kondisi:

  • Open Circuit (Kabel putus)

  • Short Circuit (Korsleting antar kawat)

  • Miswire/Reverse (Salah urutan warna)

  • Split Pairs (Pasangan kabel terpisah yang menyebabkan gangguan sinyal)

• Telephone Line Check: Memeriksa status jalur telepon (RJ11) apakah sedang Ring, Standby, atau Pick-up.

2. Mode Multimeter Digital (DMM)

Fungsi pengukuran besaran listrik standar dengan rating keamanan CAT III 600V:

• Pengukuran Tegangan AC/DC hingga 600V.

• Pengukuran Arus AC/DC hingga 200mA – 10A.

• Pengukuran Resistansi hingga 20MΩ.

• NCV (Non-Contact Voltage): Mendeteksi keberadaan tegangan listrik aktif tanpa perlu menyentuhkan probe ke kawat telanjang—fitur keselamatan kritis sebelum memulai pembongkaran.

Bidang / Industri Pengguna

Alat ini sangat ideal untuk profesional di berbagai sektor:

• Electrical Installation & Maintenance: Untuk pelacakan jalur listrik rumah dan gedung.

• MEP Engineering & Construction: Verifikasi instalasi baru sebelum serah terima.

• Building Renovation & Retrofitting: Memetakan jalur kabel lama sebelum pembongkaran dinding.

• Facility Maintenance & Preventive Maintenance: Pengecekan rutin jaringan LAN kantor dan kelistrikan.

• Industrial Maintenance & Utilities: Troubleshooting panel kontrol mesin.

• Property Technical Due Diligence: Audit kondisi aset properti sebelum transaksi.

• IT Infrastructure & Networking: Teknisi jaringan yang mengelola ruang server dan kabel data.

Keunggulan / Highlights

• Deteksi Non-Destruktif: Memungkinkan pelacakan jalur kabel di dalam dinding partisi tanpa perlu membobok tembok secara acak, meminimalkan kerusakan properti.

• Keamanan Terintegrasi (NCV): Fitur deteksi tegangan nirkabel memberikan lapisan keamanan ekstra bagi teknisi, mengurangi risiko tersetrum saat bekerja di area gelap atau sempit.

• Verifikasi Jaringan Cepat: Tidak hanya mengecek “nyambung atau tidak”, tetapi juga memverifikasi urutan kabel (wiring map) untuk memastikan standar instalasi data terpenuhi.

• Efisiensi Alat: Mengurangi beban bawaan teknisi karena menggantikan tiga alat sekaligus (Multimeter, Toner, LAN Tester).

Perbandingan / Posisi Produk

Berikut adalah perbandingan PCE-LT 12 dengan metode atau alat lain:

Spesifikasi Teknis

Data teknis berikut mengacu pada spesifikasi PCE-LT 12:

Tata Cara Pemakaian

Untuk fungsi pelacakan kabel (Cable Tracing):

1. Persiapan Alat: Pasang baterai pada unit utama (Transmitter) dan unit Probe (Receiver).

2. Koneksi: Sambungkan kabel yang akan dilacak ke terminal RJ11/RJ45 pada unit utama.

3. Mode Transmit: Putar selector ke fungsi “Cable” atau aktifkan mode pengirim sinyal nada.

4. Pelacakan: Nyalakan Probe Receiver. Dekatkan ujung probe ke dinding atau kumpulan kabel.

5. Identifikasi: Probe akan mengeluarkan suara yang semakin keras saat berada di dekat kabel target.

6. Verifikasi: Gunakan fitur multimeter untuk memastikan kabel tersebut aman (tidak bertegangan tinggi) sebelum dipotong atau disambung.

Catatan: Selalu pastikan sirkuit dalam keadaan mati (OFF) saat menggunakan mode Continuity atau Resistance untuk menghindari kerusakan alat.

Cara Kerja / Metode Pengukuran

• Electromagnetic Tone Tracing: Pada mode pelacakan, unit utama mengirimkan sinyal frekuensi tertentu (tone) ke dalam kabel. Kawat tembaga dalam kabel bertindak sebagai antena yang memancarkan medan elektromagnetik lemah. Receiver Probe mendeteksi medan ini dan mengubahnya menjadi suara yang dapat didengar, memungkinkan teknisi melokalisasi posisi kabel tanpa kontak fisik langsung dengan kawat tembaga.

• Wire Mapping Logic: Untuk kabel LAN, alat mengirimkan pulsa listrik ke setiap pin (1-8) secara berurutan dan membaca respons di ujung lainnya (menggunakan remote unit). Pola respons ini menentukan apakah urutan kabel Straight atau Crossover, serta mendeteksi pin yang putus.

Kelengkapan Produk

Dalam satu paket pembelian standar PCE-LT 12, pengguna mendapatkan:

• Unit Utama PCE-LT 12 (Multimeter/Transmitter)

• Unit Penerima (Receiver Probe)

• Kabel Test Leads (Merah & Hitam) untuk Multimeter

• Adaptor Kabel untuk pengujian LAN/Telpon

• Baterai

• Manual Penggunaan

• Tas Penyimpanan (Carrying Case)

Manfaat bagi Pengguna

• Efisiensi Waktu: Mengurangi waktu pencarian kabel dari hitungan jam menjadi menit.

• Penghematan Biaya: Mencegah pembelian alat terpisah dan mengurangi risiko kerusakan material akibat pembongkaran dinding yang salah.

• Peningkatan Kualitas Kerja: Memastikan instalasi jaringan data bebas kesalahan wiring yang seringkali sulit dideteksi mata telanjang.

• Keselamatan Kerja: Fitur NCV dan rating CAT III melindungi teknisi dari bahaya listrik tak terduga.

FAQ

1. Apakah alat ini bisa mendeteksi kabel listrik yang sedang dialiri arus (aktif)?

Untuk pelacakan posisi (tracing), disarankan mematikan aliran listrik agar sinyal tone lebih jelas. Namun, untuk mendeteksi keberadaan tegangan (apakah kabel itu hidup atau mati), Anda bisa menggunakan fitur NCV atau voltmeter pada alat ini.

2. Seberapa dalam kabel di balik dinding bisa terdeteksi?

Kedalaman deteksi sangat bergantung pada material dinding (beton, gypsum, kayu). Pada dinding gypsum atau partisi ringan, sensitivitasnya sangat baik. Pada beton tebal bertulang, sinyal mungkin akan teredam.

3. Apakah bisa digunakan untuk kabel Fiber Optik?

Tidak. PCE-LT 12 bekerja berdasarkan prinsip konduktivitas logam (tembaga/aluminium). Fiber optik menggunakan cahaya dan tidak bisa dilacak dengan metode injeksi sinyal listrik.

4. Apakah alat ini memerlukan kalibrasi rutin?

Sebagai alat ukur kelistrikan (Multimeter), disarankan melakukan kalibrasi tahunan untuk menjaga akurasi pengukuran tegangan dan arus, terutama untuk keperluan kepatuhan ISO.

5. Apakah aman jika saya tidak sengaja mengukur tegangan saat di mode Ohm?

PCE-LT 12 dilengkapi proteksi beban lebih (Overload Protection) dan sekring, namun selalu disarankan untuk memeriksa posisi saklar pemilih (selector switch) sebelum menghubungkan probe ke sirkuit.
