Di lingkungan industri, khususnya pada sistem motor dan pompa, salah satu tantangan utama adalah melakukan inspeksi kondisi mesin yang berputar tanpa harus menghentikan operasi. Komponen seperti shaft, coupling, fan, dan pulley seringkali mengalami ketidakseimbangan, slip, atau perubahan kecepatan yang sulit diamati secara visual saat mesin beroperasi normal.
Jika kondisi ini tidak terdeteksi sejak dini, dampaknya bisa signifikan: mulai dari penurunan efisiensi energi, keausan komponen yang dipercepat, hingga potensi kegagalan mesin yang menyebabkan downtime produksi. Lebih jauh lagi, inspeksi manual dengan pendekatan konvensional sering kali berisiko tinggi karena melibatkan kontak langsung dengan komponen yang bergerak.
Dalam konteks ini, kebutuhan akan alat ukur non-kontak yang mampu “membekukan” gerakan mesin menjadi sangat penting. Teknologi stroboscope seperti PCE-OM 15 hadir untuk menjawab kebutuhan tersebut dengan pendekatan visual yang aman dan efektif.
Deskripsi Singkat PCE-OM 15
PCE-OM 15 adalah stroboscope digital portabel yang dirancang untuk memantau dan menganalisis kecepatan rotasi objek bergerak tanpa kontak fisik. Alat ini bekerja dengan memancarkan cahaya berkedip (flash) yang dapat disinkronkan dengan kecepatan objek, sehingga objek terlihat diam atau bergerak lambat.
Dengan rentang pengukuran 50 hingga 30000 rpm, alat ini cocok digunakan untuk berbagai aplikasi industri, mulai dari inspeksi motor listrik hingga analisis sistem transmisi mekanis.
Keunggulan utama dari PCE-OM 15 terletak pada fleksibilitas pengaturan flash rate (kasar dan halus), pilihan mode high/low range, serta fitur kontrol cepat untuk mempercepat atau memperlambat frekuensi flash. Hal ini memungkinkan teknisi melakukan inspeksi visual dengan presisi tinggi tanpa harus menghentikan mesin.
Fungsi & Kegunaan Produk
Fungsi Utama
- Mengukur kecepatan rotasi (rpm) tanpa kontak
- Memvisualisasikan gerakan mesin menjadi diam atau slow-motion
- Membantu inspeksi visual komponen berputar
Kegunaan Spesifik di Lapangan
- Deteksi slip pada pulley atau belt
- Pemeriksaan keseimbangan shaft
- Identifikasi getaran tidak normal
- Verifikasi kecepatan motor tanpa sensor tambahan
Skenario Penggunaan
Sebelum pekerjaan:
- Menentukan titik inspeksi pada komponen berputar
- Menandai objek (marker visual) untuk memudahkan pengamatan
Saat pekerjaan:

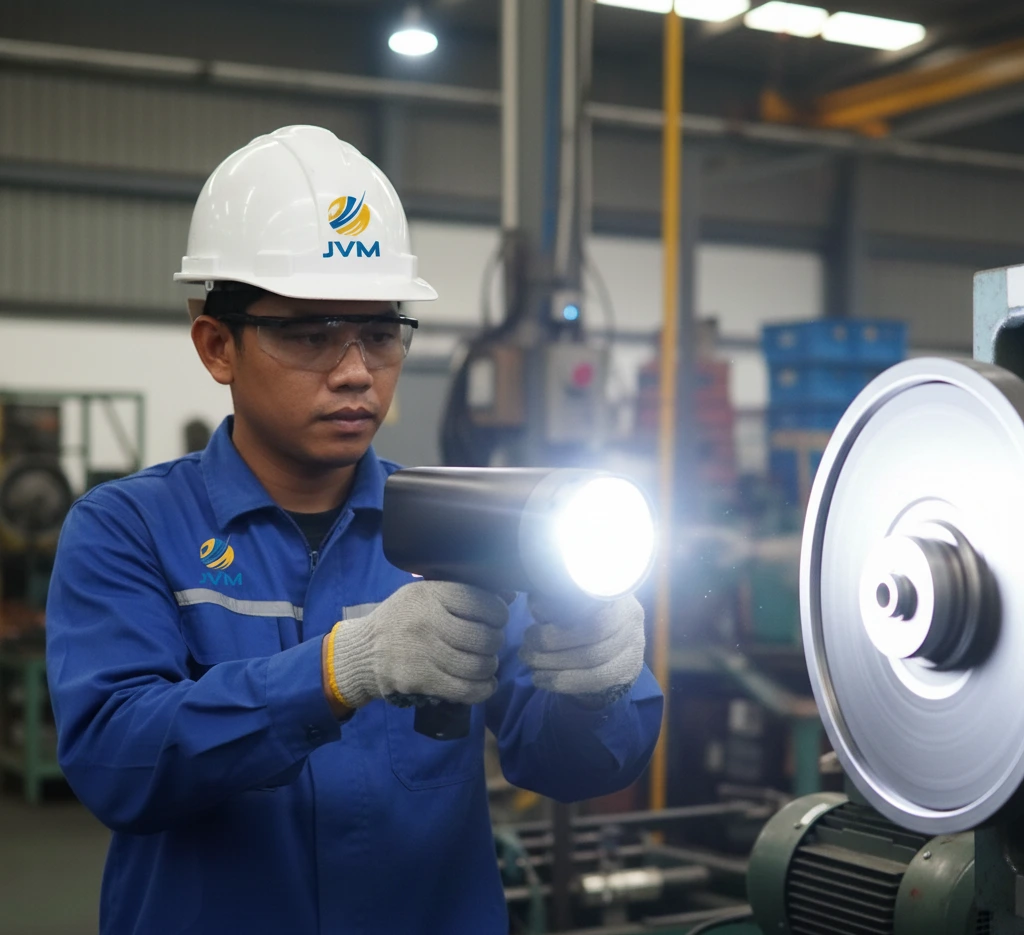

- Mengarahkan stroboscope ke objek
- Menyesuaikan flash rate hingga objek terlihat diam
- Membaca nilai rpm pada display
Sesudah pekerjaan:
- Mencatat hasil pengukuran
- Membandingkan dengan standar operasional atau baseline
Mode Kerja
- Internal Trigger Mode
- Flash dikontrol langsung oleh alat
- Digunakan untuk pengukuran standar
- External Trigger Mode
- Flash disinkronkan dengan sinyal eksternal (3–24V)
- Cocok untuk integrasi sistem monitoring
Bidang / Industri Pengguna
- Industri manufaktur – inspeksi mesin produksi
- Oil & gas – monitoring pompa dan kompresor
- Pembangkit listrik – pengecekan turbin dan generator
- Maintenance engineering – preventive & predictive maintenance
- Industri tekstil – kontrol kecepatan spindle
- HVAC – inspeksi fan dan blower
Keunggulan / Highlights
- Membantu teknisi melakukan inspeksi tanpa kontak langsung dengan mesin
- Meminimalkan risiko kecelakaan kerja saat mesin beroperasi
- Mempercepat proses troubleshooting tanpa shutdown
- Pengaturan flash rate yang fleksibel memudahkan penyesuaian di lapangan
- Mode high/low range meningkatkan visibilitas objek pada berbagai kondisi
- Tampilan digital memudahkan pembacaan tanpa interpretasi manual
- Desain portabel mempermudah penggunaan di area sempit atau sulit dijangkau
Perbandingan / Posisi Produk
| Metode | Dampak ke Material | Kecepatan | Repeatability | Kesesuaian Commissioning |
|---|---|---|---|---|
| Visual manual | Tinggi (risiko kontak) | Lambat | Rendah | Kurang cocok |
| Tachometer kontak | Ada kontak fisik | Sedang | Sedang | Terbatas |
| Sensor permanen | Non-kontak | Cepat | Tinggi | Baik |
| Stroboscope PCE-OM 15 | Non-kontak | Cepat | Tinggi | Sangat cocok |
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Measuring range | 50 … 30000 rpm |
| Resolution | 0.1 rpm (50.0–999.9 rpm); 1 rpm (1000–30000 rpm) |
| Accuracy | ±0.05% + 1 digit |
| Sampling time | 0.3 second |
| External trigger level | 3–24 V |
| Lamp | 6500K xenon light bulb |
| Display | 10 mm / 0.4 in 5-digit LCD |
| Angle of reflection | 80° |
| Power supply | 220V AC |
| Operating conditions | 0 … 40°C, <80% RH |
| Dimensions | Approx. 215 x 85 x 180 mm |
| Weight | Approx. 1000 g |
Tata Cara Pemakaian
- Persiapan alat dan pastikan sumber daya terhubung
- Tandai objek yang akan diukur (optional)
- Nyalakan alat dan pilih range (high/low)
- Arahkan stroboscope ke objek berputar
- Atur flash rate hingga objek terlihat diam
- Baca nilai rpm pada display
- Simpan atau catat hasil pengukuran
Catatan: Hindari melihat langsung cahaya dalam waktu lama dan pastikan jarak aman dari komponen bergerak.
Cara Kerja / Metode Pengukuran
PCE-OM 15 bekerja berdasarkan prinsip sinkronisasi frekuensi cahaya dengan kecepatan rotasi objek. Ketika frekuensi flash sama dengan kecepatan rotasi, objek akan tampak diam karena setiap kilatan cahaya “menangkap” posisi yang sama.
Dengan sedikit penyesuaian, teknisi dapat melihat efek slow-motion, yang sangat membantu dalam menganalisis perilaku dinamis seperti getaran atau ketidakseimbangan.
Sensor tidak mendeteksi objek secara langsung, melainkan mengandalkan efek visual dari cahaya xenon intensitas tinggi. Oleh karena itu, kondisi pencahayaan dan reflektivitas permukaan dapat mempengaruhi hasil pengamatan.
Kelengkapan Produk
- Unit stroboscope PCE-OM 15
- Lampu xenon (flash tube)
- Manual pengguna
- Kabel daya
Manfaat bagi Pengguna
- Mengurangi downtime karena inspeksi dapat dilakukan tanpa shutdown
- Meningkatkan akurasi diagnosis masalah rotasi
- Menghemat biaya maintenance jangka panjang
- Mengurangi risiko kesalahan akibat inspeksi visual manual
- Mendukung program predictive maintenance
FAQ
Apakah alat ini bisa digunakan tanpa menyentuh objek?
Ya, pengukuran dilakukan sepenuhnya tanpa kontak fisik.
Apakah aman digunakan saat mesin beroperasi?
Aman selama mengikuti prosedur keselamatan dan menjaga jarak.
Apakah perlu kalibrasi rutin?
Disarankan untuk menjaga akurasi, terutama untuk penggunaan intensif.
Apakah bisa digunakan di area gelap?
Bisa, bahkan cahaya xenon membantu visibilitas di kondisi minim cahaya.
Apakah bisa untuk semua jenis mesin?
Selama objek berputar dan terlihat, alat ini dapat digunakan.
Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya alat monitoring kondisi seperti stroboscope dalam mendukung keandalan sistem mekanikal industri. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti PCE-OM 15 dan perangkat industri lainnya untuk membantu perusahaan Anda meningkatkan efisiensi inspeksi, memastikan keandalan operasional, dan mendukung program maintenance berbasis data. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam pemantauan rotasi mesin, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
Rekomendasi Condition Monitoring Strobe Unggulan untuk Kebutuhan Anda
Referensi
- Prasetyo, A., & Widodo, S. (2020). Analisis Getaran Mesin untuk Deteksi Kerusakan Dini pada Motor Industri. Jurnal Teknik Mesin Indonesia. Retrieved from https://journal.unnes.ac.id/nju/index.php/jtm/article/view/24000
- Santoso, B., & Nugroho, Y. (2018). Pemeliharaan Preventif pada Sistem Pompa Industri. Jurnal Rekayasa Industri. Retrieved from https://ejournal.undip.ac.id/index.php/jri/article/view/19000
- Hidayat, R., & Kurniawan, D. (2021). Monitoring Kondisi Mesin Berbasis Non-Contact Measurement. Jurnal Teknik Elektro Indonesia. Retrieved from https://journal.uii.ac.id/JEE/article/view/21000
