Bayangkan sebuah sore di pabrik kemasan: line produksi berjalan mulus hingga tiba-tiba MCC (motor control center) memutus salah satu feeder. Alarm menyala, namun SCADA hanya menunjukkan “overcurrent trip”. Engineer buru-buru mengecek panel: apakah beban tak seimbang, faktor daya jatuh, atau ada lonjakan harmonik yang diam-diam menggerogoti margin proteksi? Sementara itu, manajer energi pusing menahan lonjakan tagihan listrik bulanan yang tak selaras dengan output produksi.
Keresahannya nyata: tanpa data kelistrikan yang kaya dan tepercaya—termasuk profil daya aktif, reaktif, semu, serta faktor daya per fase—keputusan perbaikan ibarat menembak dalam gelap. Anda perlu bukti, histori, dan visibilitas real-time untuk menekan losses, menunda capex, dan menjaga keandalan operasi.

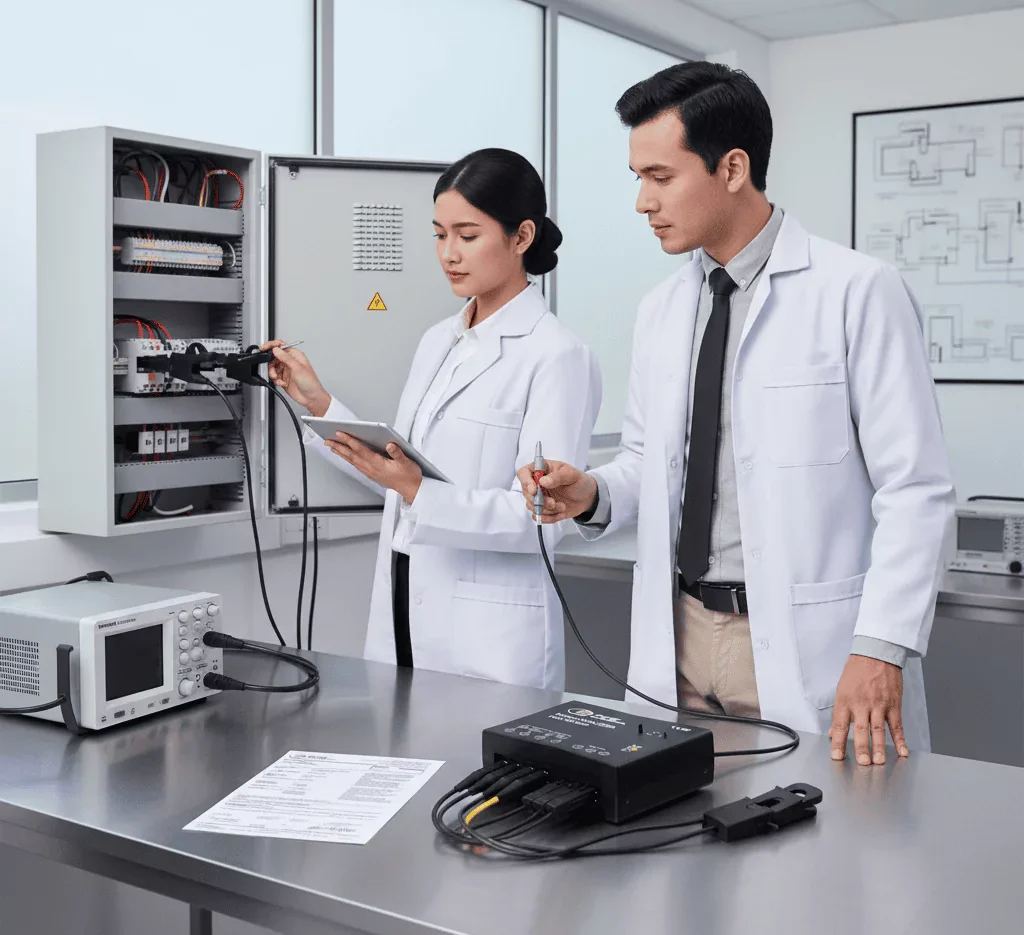

Di sinilah PCE-PA 6500 R11-ICA (incl. ISO-Calibration Certificate) masuk sebagai solusi: sebuah 3-Phase Power Meter / Power Analyzer ringkas yang mengukur, merekam, dan mengirim data energi tiap detik via Wi-Fi, plus sertifikat kalibrasi ISO untuk ketertelusuran hasil ukur yang bisa Anda percaya.
Mengenal dasar teknologi
Prinsip kerja (dengan analogi sederhana)
Anggap tegangan seperti “tekanan air” dan arus sebagai “laju alir”. Daya nyata (kW) adalah “seberapa cepat air melakukan kerja”, sementara daya reaktif (kVAR) ibarat “aliran bolak-balik” yang tidak menghasilkan kerja langsung namun tetap menuntut kapasitas jaringan. Dalam sistem tiga fase, alat harus membaca tegangan–arus tiap fase, memadankannya secara waktu (phase-synchronized), lalu menghitung daya aktif, reaktif, semu (kVA), energi (Wh), faktor daya (PF), dan frekuensi. Itulah yang dilakukan PCE-PA 6500 R11-ICA, menggunakan Rogowski coils atau folding current transformers sebagai sensor arus, dan test leads untuk tegangan.
Keunggulan dibanding metode konvensional
Meter kWh konvensional memberi angka total energi—bagus untuk penagihan, tetapi tidak menceritakan “mengapa”: tak tampak ketidakseimbangan fase, degradasi PF, atau pola lonjakan beban. Analyzer 3 fase modern seperti PCE-PA 6500 R11-ICA:
-
Mengirim data tiap detik via Wi-Fi ke platform pemantauan untuk grafik & analisis, bukan sekadar angka tunggal.
-
Dapat merekam lokal dalam flash internal (serta opsi adaptor SD untuk logging jangka panjang), sehingga tren beban bisa ditelusuri bahkan saat internet terputus.
-
Mengukur aktif–reaktif–semunya daya dan PF, memberi konteks teknis untuk tindakan korektif (penyeimbangan beban, kompensasi reaktif, penjadwalan beban puncak).
Kenalkan produk/alatnya secara spesifik
Apa yang membuatnya istimewa
PCE-PA 6500 R11-ICA memadukan pengukuran 3 fase, komunikasi nirkabel, perekaman terjadwal, dan calibration certificate (ISO) dalam paket kompak—siap pakai untuk audit energi, commissioning, atau pemantauan berkelanjutan. Ciri khasnya:
-
Pengukuran tanpa menghentikan catu daya: pemasangan dapat dilakukan di main/sub-distribution tanpa memutus suplai—minimum downtime.
-
Kirim data setiap detik via Wi-Fi ke platform pengukuran; data diolah grafis, bisa dianalisis atau diekspor.
-
Paket ICA sudah termasuk ISO-Calibration Certificate—memperkuat kredibilitas data untuk kepatuhan internal maupun audit pihak ketiga.
“Signature features” / teknologi kunci
-
Rogowski coils / folding CT untuk fleksibilitas pemasangan sensor arus.
-
Aplikasi Android & antarmuka web (Wi-Fi/BLE) untuk konfigurasi dan pemantauan—tanpa panel tombol rumit.
-
Logging lokal dalam flash internal dan opsi pengiriman berkala CSV via email/FTP ketika dibutuhkan.
Desain dan ergonomi
Tampilan fisik, material, ukuran, berat
Unit inti berukuran 123 × 96 × 36 mm dan bobot ±202 g—ringkas untuk dipasang di ruang panel yang padat atau dibawa sebagai alat portable. Kelas proteksi IP40 menunjukkan perangkat dibuat untuk lingkungan indoor terlindung. Kategori keselamatan CAT III 300 V cocok untuk pengukuran pada panel distribusi tegangan menengah/rendah.
Sisi ergonomis & kemudahan penggunaan
-
Form factor kompak memudahkan penempatan; akses terminal & konektor yang rapi menyederhanakan penarikan sensor.
-
LED status, tombol Wi-Fi/reset, dan konfigurasi via web/app mempersingkat learning curve teknisi—tanpa banyak tombol fisik.
-
Delivery scope lengkap: test leads 4 warna (2 m), 3 Rogowski coils, 3 adaptor magnetik 6,6 mm, klem buaya, service bag—siap turun ke lapangan.
Antarmuka dan pengalaman pengguna
-
Navigasi berbasis web & aplikasi Android: konfigurasi jaringan, pemilihan sensor, interval pencatatan (1 s–60 menit), setelan kirim CSV via email/FTP dilakukan dari browser atau app.
-
Bahasa antarmuka mencakup Jerman, Inggris (GB/US), Spanyol, Prancis—memudahkan kolaborasi lintas tim.
-
Arsitektur tanpa layar besar di unit mendorong pengalaman yang familiar (seperti mengelola perangkat IoT) dengan tampilan grafis yang disajikan di platform pemantauan.
Fitur-fitur cerdas/unggulan
Fitur | Apa yang terjadi | Manfaat nyata |
---|---|---|
Streaming 1-detik via Wi-Fi | Data daya aktif, reaktif, semu, PF dikirim ke platform | Deteksi dini anomali beban; dasar alarm beban puncak & penyeimbangan fase. |
Logging lokal (flash) | Rekam CSV saat offline; opsi adaptor SD untuk logging >1 tahun (interval 1 dtk) | Visibilitas historis tetap terjaga meski koneksi terganggu; audit energi jadi konsisten. |
Email/FTP upload periodik | Kirim file CSV otomatis | Integrasi ringan ke server perusahaan tanpa coding kompleks. |
App Android + BLE | Konfigurasi & monitoring dari ponsel | Mempercepat commissioning; mobilitas teknisi meningkat. |
Rogowski/folding CT | Sensor arus yang mudah pasang, non-intrusif | Minim downtime; cocok untuk panel sempit & kabel berdiameter berbeda. |
Kontrol eksternal dan integrasi sistem
PCE-PA 6500 R11-ICA berfokus pada akuisisi dan distribusi data. Integrasi ke sistem lebih luas dicapai melalui:
-
HTTP/web interface & platform pemantauan untuk membaca tren/grafik dan mengunduh data.
-
Ekspor CSV, email, FTP—membuka jalan integrasi ke BMS/SCADA, data-lake, atau spreadsheet analitis (Excel, Python, MATLAB).
Catatan: halaman produk tidak menyebut relay/output digital bawaan; otomatisasi kontrol (mis. trip atau load-shedding) umumnya dilakukan oleh PLC/SCADA yang mengonsumsi data dari perangkat ini, bukan oleh unit secara langsung. Pendekatan ini membuat arsitektur lebih fleksibel & skalabel—Anda dapat memasang beberapa unit di berbagai panel lalu mengagregasi data di server pusat.
Spesifikasi teknis lengkap
Inti kemampuan pengukuran (ringkas):
Menghitung aktif, reaktif, semu, energi (Wh), PF, mengirim data tiap detik via Wi-Fi, serta logging lokal dalam format CSV.
Parameter | Nilai / Rentang | Keterangan singkat |
---|---|---|
Tegangan AC (fase) | 40 … 400 V, resolusi 0,01 V, akurasi ±1 % rdg | Rentang tipikal panel LV; resolusi halus untuk audit energi. |
Arus AC | 0 … 80 A, resolusi 0,01 A, akurasi ±1 % rdg | Bergantung sensor (Rogowski/folding CT) yang dipasang. |
Daya aktif | 0 … 32 kW, resolusi 0,01 W, akurasi ±1 % rdg | Cukup untuk banyak feeder beban menengah. |
Daya reaktif | 0 … 32 kVAR | Analisis kebutuhan kompensasi reaktif. |
Daya semu | 0 … 32 kVA | Indikasi beban total independen fase sudut. |
Power factor (PF) | 0 … 1, resolusi 0,01, akurasi ±1 % rdg | Memudahkan pemantauan kualitas konsumsi. |
Measuring rate | 26.000 Hz | Sampling tinggi untuk menangkap dinamika beban. |
Interval logging | 1 s – 60 min | Fleksibel untuk studi transien hingga tren harian. |
Memori internal | Flash internal (8 MB); opsi adaptor SD untuk >1 tahun rekaman @1 s | Sisi “Highlights” menegaskan 8 MB internal & SD adaptor untuk durasi panjang. |
Bahasa menu | DE, EN (GB/US), ES, FR | Mendukung tim multibahasa. |
Keselamatan | CAT III 300 V, fuse 1000 V/250 mA/FF, breaking capacity 100 kA | Kategori proteksi untuk panel distribusi. |
IP rating | IP40 | Disarankan indoor terlindung. |
Catu daya | 100 … 240 V AC 50/60 Hz (antara netral & fase A) | Daya sekaligus titik ukur. |
Dimensi/berat | 123×96×36 mm / 202 g | Ringkas, mudah dipasang. |
Paket (Delivery scope) | Unit R11-ICA, 4 test leads (2 m), 3 Rogowski coils, 3 adaptor magnetik 6,6 mm, klem buaya, manual, tas servis, ISO-Calibration Certificate | Satu paket siap lapangan. |
Analogi awam: bila Anda melihat 230 V dan 50 A (per fase), daya semu kira-kira 11,5 kVA; jika PF = 0,9, daya aktif ≈ 10,35 kW. Akurasi ±1 % berarti error pada kisaran ±0,1 kW—cukup ketat untuk audit energi.
ℹ️ Beberapa materi produk R11 di web menampilkan angka memori yang berbeda. Halaman ICA resmi menegaskan “8 MB internal memory” dan opsi adaptor SD untuk logging jangka panjang—itulah yang kami rujuk di sini.
Panduan memilih komponen tambahan
Walau paket ICA sudah sangat lengkap, penyesuaian aksesori dapat mengoptimalkan hasil:
-
Rogowski coil vs folding CT
-
Rogowski: fleksibel untuk kabel besar/rapat, pemasangan cepat tanpa membuka sambungan.
-
Folding CT: praktis untuk konduktor kecil–sedang dan panel yang tertata.
-
-
Adaptor SD (opsional): untuk logging >1 tahun pada resolusi 1 dtk—ideal untuk proyek penghematan energi jangka panjang.
-
Lead & adaptor magnetik tambahan: mempermudah koneksi di panel sempit atau ketika diperlukan multi-titik uji.
Rekomendasi kombinasi (contoh panduan praktis):
Skenario | Ukuran/akses | Sensor arus disarankan | Interval logging | Catatan |
---|---|---|---|---|
Audit beban panel utama | Kabel tebal, ruang terbatas | Rogowski | 1–5 dtk | Fleksibel melingkari kabel besar tanpa membongkar. |
Optimasi PF di sub-panel | Konduktor kecil | Folding CT | 1–10 dtk | Memadai untuk tren harian & penjadwalan kompensasi. |
Studi beban motor 3-fase | Akses dekat terminal | Rogowski/folding | 1 dtk | Pantau arus start/stop & ketidakseimbangan fase. |
Monitoring berkelanjutan >6 bulan | Akses data jarak jauh | Rogowski + adaptor SD | 1 dtk | Pastikan rotasi file & kebijakan backup. |
Peringatan faktor pengaruh: panjang kabel sensor, kontak mekanik, suhu, dan lingkungan elektromagnetik dapat memengaruhi pembacaan. Pastikan orientasi/polaritas sensor benar dan lakukan kalibrasi berkala sesuai kebijakan kualitas Anda (paket ICA menyediakan sertifikat ISO awal sebagai rujukan).
Aplikasi nyata (case studies)
-
Manufaktur plastik – penyeimbangan fase & pengurangan trip
Pemasangan R11-ICA di feeder utama memperlihatkan fase-B consistently 15–20 % lebih berat. Setelah redistribusi beban, arus puncak turun, trip berkurang, dan temperatur busbar lebih stabil—ditunjang grafik 1-detik untuk sebelum–sesudah. (Alur streaming 1-detik & logging mendukung analisis ini.) -
Perkantoran/BMS – kendali beban puncak
Data PF dan kVA dari R11-ICA dikirim ke server; BMS memicu penjadwalan chiller saat mendekati contract demand. Hasilnya, tagihan puncak (kVAh/penalty) menurun. (Didukung Wi-Fi, CSV, FTP). -
Pusat data – verifikasi distribusi beban
Di PDU upstream, analyzer membantu menyeimbangkan fase agar rugi dan pemanasan konduktor minimal; inspeksi berkala menggunakan tas servis dan adaptor magnetik memudahkan titik ukur konsisten. -
Laboratorium kampus – riset efisiensi motor
Logging 1 detik + ekspor CSV memungkinkan mahasiswa memodelkan kurva efisiensi vs torsi; sertifikat kalibrasi ISO memperkuat integritas data publikasi/laporan.
Panduan penggunaan langkah demi langkah
-
Persiapan
-
Verifikasi delivery scope: unit, 3 Rogowski, 4 leads 2 m, adaptor magnetik, klem, tas, sertifikat ISO.
-
Tentukan titik ukur & jenis sensor (Rogowski/folding).
-
Siapkan ponsel/laptop untuk konfigurasi.
-
-
Pemasangan
-
Pasang sensor arus pada ketiga fase dengan orientasi benar.
-
Hubungkan test leads (fase–netral) ke terminal yang disediakan.
-
Tidak perlu memutus suplai—kerjakan dengan SOP keselamatan listrik.
-
-
Power-up & koneksi
-
Unit mendapat catu 100–240 V AC (antara N & fase A); LED menyala.
-
Aktifkan mode Wi-Fi/AP (tombol) lalu sambungkan via ponsel/laptop.
-
-
Konfigurasi di web/app
-
Atur SSID/password, interval logging (1 s–60 min), timezone, dan tujuan CSV (email/FTP).
-
Pilih tipe sensor arus yang digunakan (Rogowski/folding CT).
-
Simpan & mulai pengukuran (data stream tiap detik ke platform).
-
-
Operasi & analisis
-
Amati grafik kW/kVA/kVAR/PF per fase; bandingkan tren harian–mingguan.
-
Unduh CSV untuk analisis lanjutan (Excel, Python, dsb.).
-
-
Integrasi & automasi
-
Pull CSV periodik ke server, atau push via e-mail/FTP.
-
Gunakan BMS/SCADA/PLC untuk membuat alarm & keputusan kontrol (load shedding, penjadwalan). (Perangkat tidak menyebut output relay—logika kontrol ada di layer sistem Anda).
-
-
Perawatan & kalibrasi
-
Periksa koneksi sensor/lead, kebersihan panel (IP40).
-
Kalibrasi berkala mengikuti kebijakan mutu; sertifikat ISO bawaan menjadi baseline ketertelusuran.
-
Kesimpulan dan rekomendasi
PCE-PA 6500 R11-ICA menggabungkan akuratnya analisis daya 3 fase dengan kemudahan konektivitas (Wi-Fi, web/app), logging fleksibel (flash + opsi SD), serta ISO-Calibration Certificate untuk ketertelusuran dan kepatuhan audit. Unit ringkas, pemasangan non-intrusif, dan paket aksesori lengkap memudahkan audit energi, commissioning, hingga monitoring berkelanjutan.
Siapa yang paling cocok?
-
Pabrik/manufaktur yang ingin memangkas losses dan mencegah trip tak terduga.
-
Gedung komersial yang membutuhkan integrasi data ke BMS/SCADA.
-
Pusat data yang menuntut keseimbangan beban & reliabilitas tinggi.
-
Universitas/laboratorium yang memerlukan data tepercaya untuk eksperimen & publikasi.
-
Konsultan/auditor energi yang membutuhkan instrumen traceable untuk laporan profesional.
Jika tujuan Anda meningkatkan efisiensi energi sekaligus meningkatkan kepercayaan data di mata auditor/klien, R11-ICA adalah pilihan yang sangat solid.
FAQ
1) Apa arti “ICA” pada R11-ICA?
ICA menandai paket incl. ISO-Calibration Certificate—perangkat dikirim dengan sertifikat kalibrasi ISO sehingga hasil ukur traceable sejak hari pertama.
2) Apakah alat ini punya output relay untuk kontrol langsung?
Halaman produk tidak menyebut output relay/digital bawaan. Automasi biasanya dilakukan oleh PLC/SCADA yang membaca data dari unit (via CSV/FTP/email/platform), lalu melakukan aksi kontrol.
3) Bisa logging tanpa internet?
Bisa. Flash internal menyimpan CSV saat offline, dan tersedia adaptor SD (opsional) untuk durasi >1 tahun saat interval 1 detik.
4) Bahasa antarmuka yang didukung?
Jerman, Inggris (GB/US), Spanyol, Prancis.
5) Apakah aman dipakai outdoor?
Tidak dianjurkan. Kelas IP40 menunjukkan unit untuk indoor/lingkungan terlindung.
6) Apa saja dalam paket penjualan ICA?
Unit R11-ICA, 4 test leads (2 m), 3 Rogowski coils, 3 adaptor magnetik 6,6 mm, klem buaya, manual, tas servis, dan ISO-Calibration Certificate.
