PCE-PQC 22EU: Aerosol Meter Portabel Dengan Sertifikat Kalibrasi

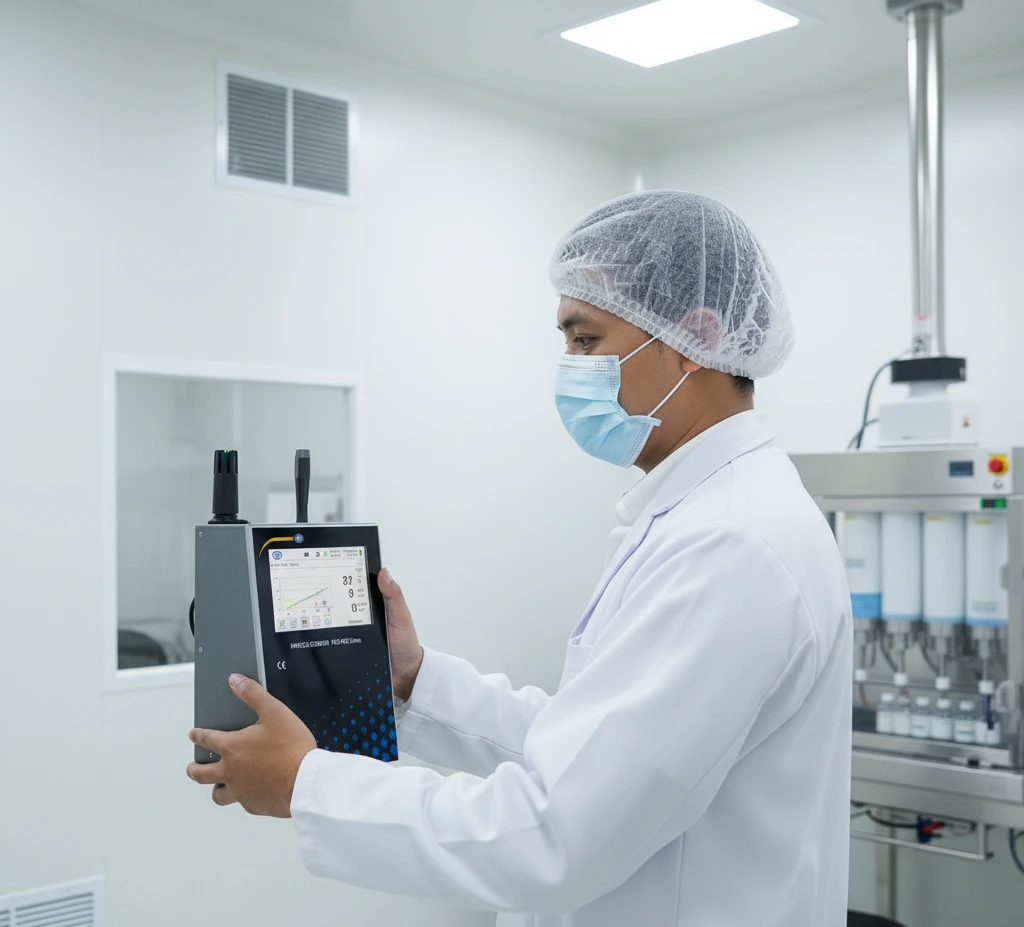

Di ruang produksi tablet sebuah pabrik farmasi, alarm kebersihan area tiba-tiba menyala. Shift leader QA harus memastikan kelas kebersihan ruangan tetap memenuhi EU-GMP Annex 1 karena satu batch bernilai miliaran rupiah sedang berjalan. Mengirim sampel ke laboratorium sentral jelas terlalu lambat; partikel udara harus dipantau saat itu juga untuk memutuskan apakah proses dilanjutkan atau dihentikan. Pada situasi seperti ini, pengukur partikel (aerosol meter) portabel yang andal—lengkap dengan bukti kalibrasi—menjadi perangkat penentu.

Solusinya adalah menggunakan aerosol meter yang mampu menghitung partikel pada beberapa kanal ukuran secara real-time, menyimpan data beserta lokasi & waktu, serta mudah diekspor untuk pelaporan audit. Perangkat juga idealnya terintegrasi pengukuran suhu, kelembapan, dan CO₂ untuk menilai kualitas udara secara menyeluruh.

PCE-PQC 22EU Incl. Calibration Certificate, sebuah particle counter portabel dari PCE Instruments. Kita akan menelaah teknologi yang digunakan, fitur penting, spesifikasi resmi, hingga panduan praktis pemakaian di lapangan—mulai dari QA/QC laboratorium, fasilitas farmasi, hingga pemantauan kualitas udara ruang publik dan teaching lab.

Teknologi pengukuran aerosol/partikel udara

Secara prinsip, particle counter seperti PCE-PQC 22EU bekerja dengan light scattering. Udara sampel ditarik oleh pompa internal melewati ruang pengukuran. Sebuah laser diode berdaya tahan lama memancarkan cahaya; ketika partikel lewat, ia akan menghamburkan cahaya (Mie scattering). Sensor optik menangkap intensitas hamburan lalu mengonversinya menjadi pulsa listrik. Ukuran partikel ditaksir dari besarnya pulsa, sedangkan jumlah partikel dihitung dari jumlah pulsa pada setiap kanal ukuran.

Mengapa pendekatan ini penting untuk jangka panjang? Karena partikel udara—terutama fraksi halus seperti PM2.5 dan PM1.0—berkorelasi dengan risiko kesehatan, kontaminasi produk (misalnya pada ruang bersih farmasi), kegagalan coating di industri elektronika, hingga kualitas proses kemasan makanan. Pengukuran berbasis hamburan cahaya memungkinkan pemantauan kontinu, cepat, dan non-destruktif dibanding metode gravimetri yang memerlukan penyaringan dan penimbangan (memakan waktu dan tidak memberikan data real-time).

Keunggulan pendekatan optik-in-situ:

• Memberi data langsung (real-time) untuk keputusan cepat di lapangan.

• Mampu mengukur beberapa kanal ukuran sekaligus sehingga trend distribusi ukuran partikel terlihat.

• Lebih praktis dan ekonomis untuk kontrol harian dibanding metode konvensional berbasis filter & timbangan analitik.

• Dapat dikalibrasi dan ditelusurkan ke standar internasional (NIST, ISO 21501-4) sehingga sesuai untuk audit.

Spesifikasi dan fitur produk PCE-PQC 22EU

PCE-PQC 22EU adalah air quality monitor/particle counter portabel dengan enam kanal ukuran kalibrasi pabrik (0,3; 0,5; 1,0; 3,0; 5,0; 10 µm), laju alir 2,83 L/menit (0,1 ft³/min), dan layar sentuh warna 4,3 inci. Model 22EU dilengkapi pengukuran CO₂, suhu, dan kelembapan relatif; sedangkan detektor TVOC/PID merupakan fitur model lain (PCE-PQC 23EU). Perangkat ini hadir termasuk sertifikat kalibrasi tersusur ke NIST, membantu pengguna memenuhi persyaratan validasi dan audit.

Apa yang membuatnya menonjol dibanding banyak particle counter portabel lain?

• Kanal ukuran sudah dikalibrasi sesuai ISO 21501-4/JIS, dengan counting efficiency 50% di 0,3 µm dan 100% >0,45 µm, sehingga hasil dapat dibandingkan lintas alat.

• Penyimpanan ring memory 45.000 set data, mendukung hingga 1.000 lokasi sampling dan durasi sampling 1 detik hingga 99 jam—cocok untuk studi trend jangka pendek maupun pemetaan area.

• Pompa internal dengan kontrol laju alir otomatis menjaga kestabilan sampling.

• Antarmuka USB/Ethernet plus opsi WiFi/RS485/RS232 memudahkan integrasi ke PC, jaringan, atau LIMS.

• Daya baterai hingga 10 jam dan baterai Li-ion dapat diganti—mendukung pekerjaan lapangan seharian.

Desain dan ergonomi

Tubuh instrumen terasa kompak untuk dibawa satu tangan. Dimensi resmi 13,3 × 10,5 × 21 cm dengan berat 1,8 kg—cukup mantap sehingga stabil di meja tetapi masih nyaman dipindah antar ruangan. PCE menempatkan layar sentuh 4,3” di bagian depan dengan beberapa tombol fisik/virtual untuk akses cepat. Port USB dan Ethernet berada di sisi/ belakang, bersama konektor sensor suhu-kelembapan dan isokinetic probe.

Catu daya menggunakan baterai Li-ion yang dapat diganti, waktu operasi sekitar 10 jam, dan waktu pengisian ±4 jam. Untuk penggunaan lapangan (commissioning AHU, inspeksi ruang bersih, survei kualitas udara gedung), kombinasi daya baterai panjang dan bobot 1,8 kg cukup ideal. Saat ditempatkan sebagai pamantau periodik, adaptor AC 110…240 V, 50/60 Hz bisa digunakan untuk suplai berkelanjutan.

Batas lingkungan operasi: 5–40 °C dengan kelembapan hingga 95% RH (non-kondensasi). Kondisi penyimpanan: 0–50 °C, hingga 98% RH non-kondensasi. Produk tidak menyebut rating IP spesifik; maka gunakan di area kering bebas cipratan, jauhkan dari kondensasi dan aerosol korosif. Filter HEPA internal pada saluran buang membantu menjaga kebersihan udara keluar alat.

Antarmuka dan pengalaman pengguna

PCE-PQC 22EU memakai layar sentuh WQVGA 4,3” (480×272 piksel) yang menampilkan jumlah partikel per kanal, konsentrasi massa PM0.5/PM1.0/PM2.5/PM5.0/PM10/TPM, serta parameter lingkungan (suhu, RH, CO₂). Navigasi menu terasa intuitif: pengguna memilih mode counting (otomatis, manual, real-time, kumulatif/diferensial, atau berbasis konsentrasi massa), atur durasi sampel, lokasi, dan alarm.

Fitur kualitas-hidup yang membantu:

• Alarm jumlah partikel yang dapat diatur (hingga 9.999.999 counts) untuk batas tindakan cepat.

• Memori cincin 45.000 set dengan pengaturan 50 konfigurasi kustom memudahkan switching antar SOP ruangan.

• 1000 lokasi sampling: pengguna bisa membuat daftar titik ukur (mis. “Filling line A – Grade A, B, C”).

• Ekspor data melalui USB/Ethernet (dan WiFi opsional); laporan siap pakai mengacu ke ISO 14644-1, EU GMP Annex 1, FS 209E.

• Auto-off dan kontrol aliran otomatis menjaga efisiensi baterai serta konsistensi laju alir.

Fitur-fitur unggulan untuk pekerjaan profesional

1. Akurasi yang ditelusurkan (Traceable to NIST)
   Setiap unit disertai sertifikat kalibrasi sehingga nilai hitungan memenuhi tuntutan audit, validasi fasilitas, dan inspeksi regulator.

2. Standar ISO 21501-4 & JIS B9921
   Menjamin counting efficiency dan zero count yang dikendalikan: <1 hitungan/5 menit (<2 partikel/ft³)—kritis untuk ruangan kelas tinggi.

3. Enam kanal ukuran (0,3–10 µm) – laju alir 2,83 L/min
   Cakupan ini relevan untuk investigasi partikel respirabel (PM2.5) hingga partikel lebih besar (5–10 µm) yang umum menjadi pembawa kontaminan debu proses.

4. Konversi ke konsentrasi massa PM
   Tampilan PM0.5 s.d. PM10 & TPM membantu komunikasi ke non-teknisi (mis. HSE atau manajer fasilitas) yang terbiasa membaca PM.

5. Sensor lingkungan bawaan
   CO₂ (0–5000 ppm, resolusi 1 ppm, akurasi ±1% dari rentang) serta suhu/kelembapan (0–50 °C; 15–90% RH; akurasi ±0,5 °C; ±2% RH) memudahkan korelasi antara ventilasi dan beban partikel. Catatan: detektor PID/TVOC tidak termasuk pada model 22EU (tersedia pada 23EU).

6. Pompa dengan kontrol aliran otomatis + filter HEPA buang
   Menjaga stabilitas sampling dan mencegah pelepasan partikel balik ke lingkungan.

7. Konektivitas & pelaporan
   USB/Ethernet (opsi WiFi/RS485/RS232) plus printer termal eksternal untuk dokumentasi lapangan instan.

Semua fitur ini berujung pada manfaat praktis: waktu respon lebih cepat, data konsisten untuk audit, dan efisiensi sampling tanpa prosedur berbelit.

Kontrol eksternal dan integrasi sistem

PCE-PQC 22EU mendukung transfer data ke PC via USB atau Ethernet. Data dapat diunduh menggunakan software pengunduh yang termasuk dalam paket. Format ekspor mudah diolah (CSV/Excel) untuk:

• menyusun trend harian per lokasi,

• integrasi LIMS/ERP,

• menyusun laporan kepatuhan ISO 14644-1 atau EU GMP Annex 1,

• investigasi deviasi proses (contoh: lonjakan partikel saat pergantian shift).

Opsi WiFi berguna ketika titik ukur berpindah-pindah, sementara RS485/RS232 memudahkan integrasi ke BMS/SCADA untuk pemantauan terpusat.

Spesifikasi teknis lengkap

Penjelasan awam: laju alir 2,83 L/menit setara menyaring sekitar sebotol air mineral kecil per menit melewati sensor—cukup cepat untuk menangkap perubahan kualitas udara saat pintu terbuka. Enam kanal ukuran membuat kita tahu apakah kenaikan partikel berasal dari debu halus (mis. aktivitas manusia) atau partikel lebih besar (mis. serpihan kemasan).

Panduan memilih komponen tambahan & aplikasi

Memilih rentang/kanal ukuran dan contoh aplikasi

Aksesori dan opsi yang relevan

• Isokinetic probe (termasuk): untuk sampling aliran udara terarah.

• Printer termal portabel (opsional): cetak hasil di lapangan.

• Modul WiFi / RS485 / RS232 (opsional): integrasi jaringan/BMS.

• Filter pembersih & filter HEPA cadangan.

• Tripod/stand dan selang sampling untuk titik sulit dijangkau.

Faktor yang memengaruhi hasil

• Kecepatan udara/arah aliran: gunakan isokinetic probe agar laju masuk sebanding dengan aliran duct/ruang.

• Kondisi lingkungan: hindari kondensasi dan aerosol cair (kabut minyak) yang bisa mengganggu optik.

• Perpindahan operator: gerakan manusia menambah partikel; lakukan blank/ruang kontrol saat studi komparatif.

• Kalibrasi & perawatan: bersihkan filter, cek zero count berkala, dan ikuti jadwal kalibrasi tahunan.

Panduan penggunaan langkah demi langkah

Contoh kasus: pemantauan ruang bersih produksi sirup obat (QA/QC) saat pergantian shift.

1. Persiapan
   Isi baterai hingga penuh atau sambungkan adaptor. Pasang isokinetic probe dan pastikan filter bersih. Tentukan daftar lokasi sampling di menu (mis. “Line Sirup – Grade C – Titik 1–6”).

2. Konfigurasi
   Pada menu pengaturan, pilih mode hitung otomatis, durasi 1 menit per titik, dan interval 10 detik antar titik jika berpindah. Aktifkan alarm sesuai batas internal (mis. 352.000 partikel/m³ untuk kanal 0,5 µm – menyesuaikan standar).

3. Pengukuran baseline
   Lakukan pengukuran pada kondisi ruangan kosong atau sebelum aktivitas dimulai. Simpan sebagai baseline untuk perbandingan.

4. Ronde inspeksi
   Pindah ke tiap titik sesuai urutan. Pegang alat setinggi area kerja (~1,2–1,5 m), hindari menghembuskan napas ke inlet. Biarkan alat menarik sampel selama durasi yang ditentukan. Catat jika ada kejadian (pintu terbuka, forklift lewat) menggunakan fitur catatan/lokasi.

5. Monitoring lingkungan
   Perhatikan CO₂, suhu, dan RH. Lonjakan CO₂ (mis. >1000 ppm) sering menandakan ventilasi kurang, biasanya linier dengan kenaikan partikel halus.

6. Review & tindakan
   Setelah ronde selesai, lihat ringkasan per kanal di layar. Jika alarm menyala di titik tertentu, ulangi sampling untuk konfirmasi. Cek distribusi ukuran: bila kenaikan dominan di 5–10 µm, kemungkinan berasal dari aktivitas mekanis/kemasan, bukan infiltrasi filter HEPA.

7. Ekspor & Pelaporan
   Hubungkan ke PC via USB/Ethernet. Unduh data CSV dan gunakan template laporan ISO 14644-1 di software. Arsipkan file, cetak bukti menggunakan printer termal jika diperlukan oleh SOP.

8. Perawatan setelah pakai
   Ganti cleaning filter jika jenuh, kosongkan memori jika sudah diarsipkan, dan simpan alat pada suhu 0–50 °C dalam kotak pelindung.

Panduan di atas dapat langsung diadaptasi untuk: ruang pengolahan makanan & minuman (F&B), laboratorium pengujian universitas, fasilitas pengolahan air (monitor kebersihan ruang kontrol instrumen), hingga pemantauan kualitas udara gedung sekolah/rumah sakit.

Kesimpulan dan rekomendasi

PCE-PQC 22EU memadukan akurasi terstandar, kemudahan lapangan, dan konektivitas data. Enam kanal ukuran terkalibrasi, laju alir 2,83 L/menit, CO₂ + suhu/RH bawaan, memori besar, serta sertifikat kalibrasi NIST menjadikannya perangkat solid untuk QA/QC, validasi fasilitas, dan studi kualitas udara.

Rekomendasi kecocokan:

• Farmasi & Biotek: validasi ruangan, environmental monitoring, investigasi deviasi—sangat cocok.

• Laboratorium kampus/teaching lab: edukasi aerosol & HVAC dengan antarmuka yang mudah.

• F&B dan kosmetik: kontrol area bersih pengemasan & mixing.

• Industri proses & kimia: pengecekan ruang instrumentasi, area pelapisan, ruang coating.

• Pengolahan air & utilitas: audit ruang kontrol & laboratorium untuk mencegah kontaminasi partikel.

• Gedung & HVAC: commissioning AHU, troubleshooting kebocoran filter.

Jika Anda juga butuh pengukuran TVOC/volatile hydrocarbons dengan PID, pertimbangkan saudara serinya PCE-PQC 23EU. Namun untuk pemantauan partikel + parameter lingkungan utama, PCE-PQC 22EU sudah sangat memadai.

FAQ

Apakah PCE-PQC 22EU bisa mengukur TVOC?
Tidak, detektor PID/TVOC tersedia pada model PCE-PQC 23EU. Model 22EU mengukur partikel, CO₂, suhu, dan kelembapan.

Seberapa sering alat perlu dikalibrasi?
Ikuti kebijakan mutu Anda; umumnya setahun sekali atau setelah servis besar. Unit sudah dilengkapi sertifikat kalibrasi NIST saat pengiriman.

Bisakah data diekspor ke Excel atau LIMS?
Ya. Data dapat diunduh via USB/Ethernet (opsi WiFi) dalam format yang kompatibel dengan CSV/Excel, lalu diimpor ke LIMS/SCADA.

Apakah alat dapat dipakai untuk pemetaan ruangan berjam-jam?
Bisa. Durasi sampling 1 detik hingga 99 jam dan memori 45.000 set mendukung studi jangka panjang.

Adakah batasan lingkungan?
Gunakan pada 5–40 °C, kelembapan hingga 95% RH non-kondensasi. Hindari aerosol cair/korosif; alat tidak mencantumkan rating IP untuk cipratan air.

Berapa lama baterai bertahan?
Sekitar 10 jam per pengisian, dengan waktu isi ±4 jam. Baterai Li-ion bisa diganti.
