PCE-TG 300-P5EE-ICA: Thickness Meter untuk Mendeteksi Penipisan Pipa dan Tangki Sebelum Menjadi Downtime

Di banyak fasilitas proses, masalah terbesar bukan selalu kebocoran besar yang langsung tampak, melainkan penipisan dinding pipa, shell tangki, elbow, atau area berlapis cat yang berjalan pelan tetapi terus-menerus. Di instalasi pengolahan air, pipa intake dan jalur distribusi dapat menua akibat lingkungan basah, variasi kualitas air, aliran fluida, dan kondisi lapangan. Dampaknya tidak kecil: kebocoran tak terduga, turunnya integritas sistem, hingga biaya perawatan yang membengkak.

Bagi pengguna di lapangan, masalah ini terasa sangat konkret. Tim QA/QC atau maintenance sering harus menjawab pertanyaan sederhana tetapi kritis: apakah ketebalan aktual masih aman, apakah coating membuat pembacaan bias, apakah pipa melengkung masih bisa diukur, dan kapan aset perlu masuk daftar perbaikan. Tanpa alat ukur ketebalan yang memadai, keputusan biasanya jatuh ke dua ekstrem: terlalu cepat mengganti komponen yang sebenarnya masih layak, atau terlalu lama menunda inspeksi sampai risiko kebocoran dan shutdown membesar.

Di sinilah PCE-TG 300-P5EE-ICA relevan. Produk ini adalah thickness meter ultrasonik portabel untuk memeriksa ketebalan material padat homogen secara non-destruktif. Fokus utamanya adalah pemantauan kondisi material: dinding pipa, tangki, pelat, komponen logam, plastik, keramik, kaca, dan material homogen lain yang perlu diinspeksi tanpa merusak benda kerja.

Prinsip ultrasonik yang membuat inspeksi ketebalan jadi lebih praktis

PCE-TG 300-P5EE-ICA bekerja dengan pendekatan ultrasonik. Secara sederhana, probe mengirim gelombang suara ke material, lalu alat membaca pantulan gelombang itu untuk menghitung ketebalan. Karena tiap material memiliki kecepatan rambat suara yang berbeda, pengaturan sound velocity menjadi penting agar hasil bacanya tepat.

Pada alat ini, prinsip tersebut diterjemahkan ke dalam dua mode utama. Mode pulse-echo dipakai untuk pengukuran umum, deteksi fault dan cavity, sekaligus untuk kalibrasi. Mode echo-echo dipakai ketika pengguna ingin mengabaikan ketebalan lapisan seperti cat atau coating agar yang dibaca lebih fokus ke ketebalan material dasarnya. Ini sangat berguna untuk inspeksi aset nyata di lapangan, karena banyak pipa, tangki, dan struktur proses tidak berada dalam kondisi logam telanjang.

Nilai jangka panjang dari teknologi ini ada pada kemampuannya mendukung condition monitoring, bukan sekadar spot check sekali ukur. Ketika data ketebalan dikumpulkan berkala pada titik yang sama, tim dapat membangun tren penipisan, menghubungkan hasil dengan laju korosi, lalu memutuskan kapan inspeksi lanjutan, recoating, repair, atau penggantian komponen perlu dilakukan.

Dibanding cara konvensional seperti memotong sampel, membongkar komponen, atau mengandalkan alat ukur mekanis yang menuntut akses lebih langsung, pendekatan ultrasonik unggul karena non-destruktif dan bisa dipakai pada end product. Itu membuat inspeksi jauh lebih realistis untuk utilitas pabrik, tangki proses, jalur stainless, hingga pelat berlapis.

Mengapa PCE-TG 300-P5EE-ICA terasa menonjol di kelas meter portabel

Yang menarik dari PCE-TG 300-P5EE-ICA bukan klaim bombastis, melainkan kombinasi fitur yang memang relevan untuk pekerjaan inspeksi nyata. Produk ini membawa rentang ukur besar, mode pulse-echo dan echo-echo, dukungan sensor yang dapat dipilih, pencetakan via Bluetooth, koneksi USB, dan sertifikat kalibrasi ISO pada paket model -ICA.

Untuk pengguna lapangan, nilai praktisnya datang dari tiga hal. Pertama, alat dasarnya sudah mendukung pengukuran berbagai material homogen. Kedua, probe dapat diganti sesuai tugas inspeksi, sehingga satu unit bisa dipakai untuk pekerjaan umum, pipa tipis atau melengkung, material dengan redaman tinggi, dan area suhu tinggi melalui sensor yang sesuai. Ketiga, model P5EE yang disertakan sudah mendukung pengukuran umum sekaligus E-E testing, sehingga alat ini langsung relevan untuk banyak tugas inspeksi rutin tanpa harus menambah probe di hari pertama.

Bila dibandingkan secara kategori dengan thickness meter portabel sekelasnya, pembeda yang paling terasa ada pada kombinasi mode P-E dan E-E, memori internal 100 grup x 100 data, pilihan resolusi sampai 0,001 mm, dukungan Bluetooth print, USB 2.0, dan pilihan sensor yang relatif lengkap.

Ada satu hal yang perlu dibaca dengan tenang. Produk ini sering dikaitkan dengan istilah “IoT meter”, tetapi konektivitas yang benar-benar dipakai dalam workflow hariannya tetap berpusat pada Bluetooth print dan USB 2.0. Jadi, posisinya lebih tepat dipahami sebagai thickness meter portabel dengan konektivitas praktis untuk dokumentasi dan manajemen data.

Desain dan ergonomi untuk kerja lapangan

Secara fisik, bentuk alat ini dirancang untuk penggunaan genggam. Di bagian depan terdapat TFT LCD colour display, LED Bluetooth, calibration disc internal, dan membrane keypad. Konektor probe berada di bagian atas, sementara kompartemen baterai ada di belakang. Dimensinya 185 x 97 x 40 mm dengan berat 375 g, sehingga masih masuk kategori handheld yang realistis untuk inspeksi berpindah titik.

Catu dayanya memakai 4 baterai AA 1,5 V, dengan waktu operasi kontinu hingga 100 jam. Ini memberi keuntungan besar untuk inspeksi area utilitas, workshop, tangki, rooftop, atau area luar ruangan yang tidak nyaman bila harus bergantung pada adaptor. Untuk tim lapangan, artinya alat dapat dibawa dalam case dan dipakai sepanjang shift atau beberapa sesi inspeksi tanpa kekhawatiran berlebih soal kabel daya.

Batas lingkungan operasinya adalah 0 sampai +50 °C dengan kelembapan relatif maksimum 80% RH non-kondensasi, sedangkan penyimpanan -20 sampai +70 °C. Untuk pekerjaan lapangan, ini berarti alat cocok untuk area proses normal, laboratorium uji, utilitas, dan workshop, tetapi tetap perlu dijauhkan dari kondensasi, panas berlebih, atmosfer eksplosif, benturan keras, dan media korosif langsung.

Soal IP rating, nilainya tidak dicantumkan. Karena itu, penanganan yang aman jauh lebih penting daripada berasumsi alat ini punya perlindungan tertentu terhadap air atau debu.

Antarmuka yang ringkas dan cukup ramah pengguna

Layar utama PCE-TG 300-P5EE-ICA menampilkan informasi yang memang dibutuhkan operator saat inspeksi: mode P-E atau E-E, jenis probe, sound velocity, level baterai, coupling status, satuan, selisih pada difference mode, waktu, status USB/Bluetooth, nama data set, nominal thickness, dan nilai ketebalan hasil ukur. Ini membuat operator tidak harus bolak-balik masuk menu hanya untuk memeriksa status kerja.

Dari sisi kontrol, tombol yang tersedia meliputi power, enter, panah atas-bawah, zero, save, dan tiga soft key F1/F2/F3 yang mengikuti ikon pada layar. Pendekatan ini masuk akal untuk alat lapangan: fungsi inti tetap punya tombol langsung, sementara opsi kontekstual mengikuti tampilan display.

Fitur kualitas hidup yang paling terasa meliputi pengaturan brightness 0–100%, display standby, auto power off, penyimpanan setting walau baterai dilepas, serta memori non-volatile. Istilah Auto-Read atau Auto-Hold memang tidak perlu dipaksakan, tetapi dalam praktiknya nilai bacaan terakhir tetap tampil setelah probe diangkat. Untuk pekerjaan cepat di lapangan, perilaku seperti ini sudah sangat membantu.

Soal memori, kapasitas 100 data group dengan 100 data set di tiap grup membuat alat ini cukup nyaman dipakai pada rute inspeksi berkala. Data bisa dipisahkan per area, per line, atau per tanggal tanpa harus langsung dipindahkan ke komputer setelah beberapa pembacaan pertama.

Fitur yang paling berguna saat alat ini dipakai sungguhan

Beberapa fitur pada produk ini layak disebut paling berguna justru karena dampak praktisnya besar.

Mode echo-echo sangat membantu pada pipa atau tangki yang dicat, karena pengguna tidak harus selalu mengupas lapisan hanya untuk mendapat indikasi ketebalan dasar material.

Mode pulse-echo tetap penting untuk pengukuran umum, fault and void detection, serta kalibrasi. Ini membuat satu alat dapat dipakai untuk inspeksi ketebalan biasa maupun evaluasi awal adanya cacat atau rongga.

Tiga tampilan kerja—normal, scan, dan difference mode—membuat alat terasa lebih fleksibel. Scan mode membantu melihat nilai minimum dan maksimum saat menyapu area, sedangkan difference mode memudahkan operator membandingkan hasil aktual dengan nominal thickness T0.

Limit value setting berguna untuk screening cepat. Operator dapat mengatur batas atas dan bawah; jika hasil di luar toleransi, tampilan hasil berubah sehingga inspeksi acceptance dan audit rutin jadi lebih mudah dibaca.

Resolusi yang bisa diubah, yaitu 0,1 mm, 0,01 mm, dan 0,001 mm, membantu menyesuaikan kondisi permukaan. Resolusi tertinggi memang menarik, tetapi hanya masuk akal jika permukaan sangat halus dan coupling benar-benar baik.

Save key dan Memory Manager juga sangat membantu dalam rutinitas kerja. Pembacaan dapat disimpan ke grup yang dipilih, ditinjau ulang di layar, atau dihapus per-record maupun per-grup. Ini mengurangi risiko catatan lapangan tercecer.

Bluetooth printing menjadi nilai tambah untuk pekerjaan yang butuh bukti cepat. Bila printer portabel tersedia, hasil dapat dicetak langsung, termasuk current reading atau data set.

Kontrol eksternal dan integrasi sistem kerja

Alat ini dapat berkomunikasi ke PC lewat USB 2.0 Mini, dengan syarat software dan driver sudah dipasang. Setelah itu, data ukur dapat dikelola, diformat, dicetak, atau disalin ke dokumen lain. Dalam praktik, ini sudah cukup mendukung pelaporan inspeksi, pengarsipan, dan dokumentasi tren dasar.

Untuk pelaporan cepat di lapangan, ada opsi printer Bluetooth portabel. Untuk administrasi yang lebih rapi, USB lebih cocok. Kombinasi ini memberi fleksibilitas: inspeksi cepat bisa selesai dengan print ringkas, sedangkan review detail bisa dilakukan di komputer. Bagi organisasi yang bekerja dengan form inspeksi, Excel, atau dokumen audit, alur seperti ini jauh lebih praktis daripada alat yang hanya menampilkan angka sesaat.

Format ekspor spesifik seperti CSV, Excel langsung, atau integrasi LIMS tidak perlu diasumsikan. Cara paling aman memahaminya adalah: data bisa dikelola, diformat, dicetak, atau disalin ke dokumen lain lewat software PC.

Spesifikasi teknis lengkap

Untuk pembaca pemula, angka-angka di atas bisa dibaca begini: rentang ukur menunjukkan seberapa tipis atau tebal material yang masih bisa dibaca; resolusi menunjukkan seberapa halus langkah angka yang tampil; akurasi menunjukkan seberapa dekat pembacaan terhadap nilai sebenarnya; dan diameter minimum pipa menunjukkan batas praktis agar probe masih dapat menempel dengan baik pada permukaan melengkung.

Apa saja yang paling memengaruhi akurasi pengukuran

Tabel ringkas pemilihan probe dan contoh aplikasi

Aksesori yang relevan

• Probe NO2
• Probe NO5
• Probe NO5/90
• Probe NO7
• Probe HT5
• High-temperature coupling gel
• PC software dengan kabel USB
• Portable Bluetooth printer
• Step calibration block
• Re-calibration service

Faktor yang paling menentukan hasil ukur

Kalibrasi harus dilakukan sebelum pengukuran. Zero point calibration sebaiknya menjadi kebiasaan setiap kali alat dinyalakan ulang atau probe diganti.

Pemilihan mode harus tepat. E-E dipakai untuk benda berlapis coating, sedangkan P-E lebih cocok untuk pengukuran umum, deteksi cacat, dan kalibrasi.

Coupling gel harus cukup dan probe harus ditekan rata serta mantap pada permukaan. Bila hasil belum benar, hal pertama yang perlu dicek adalah couplant dan posisi probe.

Pemilihan probe juga sangat berpengaruh. Bila pembacaan bermasalah, mencoba probe lain dengan ukuran atau frekuensi berbeda sering menjadi solusi yang lebih tepat daripada memaksa satu probe untuk semua kondisi.

Lapisan cat atau varnish pada benda kerja yang dipakai untuk kalibrasi satu titik atau dua titik perlu dibersihkan lebih dulu.

Permukaan kasar tidak ideal untuk resolusi paling halus 0,001 mm. Dalam kondisi seperti itu, resolusi lebih rendah justru lebih realistis.

Sound velocity harus sesuai material. Nilai yang salah akan membuat hasil ikut bergeser walau coupling tampak baik.

Dua skenario pemakaian yang paling relevan

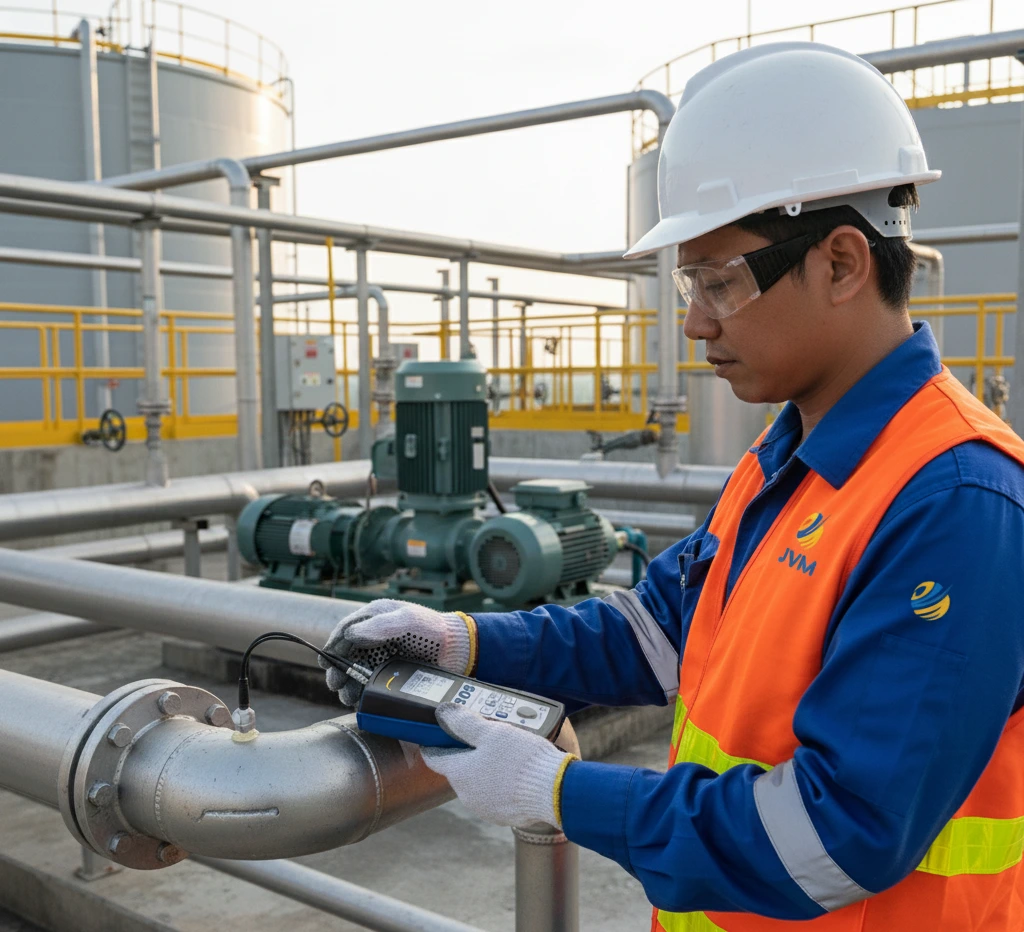

1) Inspeksi pipa dan tangki di instalasi pengolahan air

Bayangkan sebuah WTP atau WWTP memiliki jalur pipa intake, pipa distribusi internal, dan tangki proses yang sudah beroperasi beberapa tahun. Tantangan umumnya adalah korosi luar akibat cuaca, korosi dalam akibat karakter air, dan kebutuhan menjaga kontinuitas operasi. Dalam skenario seperti ini, PCE-TG 300-P5EE-ICA paling masuk akal dipakai sebagai alat screening terjadwal.

Tim dapat memakai difference mode untuk membandingkan hasil aktual terhadap tebal nominal, limit setting untuk memberi alarm visual terhadap titik yang melampaui ambang, lalu menyimpan data per area pipa. Jika permukaan masih bercat tetapi inspeksi ingin fokus ke ketebalan material dasar, mode E-E menjadi fitur yang bernilai. Secara alur kerja, alat ini membantu membuat keputusan lebih cepat dan lebih terdokumentasi.

2) Pemeriksaan tangki stainless dan jalur proses di farmasi, F&B, atau kimia

Skenario kedua adalah shutdown singkat di pabrik minuman, dairy, farmasi, atau kosmetik, ketika tim perlu memeriksa ketebalan beberapa titik kritis pada tangki, jalur stainless, atau elbow sebelum lini dinyalakan kembali. Tantangan utama di sini biasanya waktu yang sempit, kebutuhan dokumentasi, dan keharusan menjaga integritas peralatan tanpa membongkar banyak bagian.

Untuk konteks proses seperti ini, PCE-TG 300-P5EE-ICA cocok karena portabel, berbaterai, memiliki memori internal, dan mendukung dokumentasi lewat USB atau printer Bluetooth opsional. Operator dapat membagi titik ukur per tangki atau line ke dalam grup data terpisah, lalu memindahkan data ke PC untuk pelaporan inspeksi atau audit internal. Probe tambahan seperti NO7 atau HT5 juga membuat alat tetap relevan ketika geometri atau suhu permukaan berubah dari satu pekerjaan ke pekerjaan lain.

Panduan penggunaan langkah demi langkah untuk inspeksi pipa di instalasi air atau proses

Siapkan titik ukur terlebih dahulu. Tentukan area kritis seperti elbow, sambungan, area low point, dekat support, atau zona yang pernah menunjukkan korosi. Bersihkan permukaan dari kotoran yang mengganggu kontak probe.

Pasang probe yang sesuai. Untuk pekerjaan umum, mulai dari probe P5EE bawaan. Jika area sangat melengkung atau dinding pipa tipis, pertimbangkan probe NO7. Jika material lebih meredam seperti plastik atau cast, pertimbangkan NO2. Pastikan konektor probe terpasang rapat, lalu pilih probe yang benar di menu.

Nyalakan alat dan atur parameter dasar. Sesuaikan brightness, satuan mm/inch, tanggal-jam, standby, dan auto power off. Untuk inspeksi rutin, tampilan layar yang terang dan timestamp yang benar akan membantu dokumentasi.

Lakukan zero point calibration. Gunakan calibration disc internal dan coupling gel. Ini adalah kebiasaan kecil yang sangat memengaruhi keandalan hasil.

Pilih mode kerja. Gunakan P-E untuk pengukuran umum atau saat kalibrasi. Gunakan E-E ketika targetnya adalah membaca material di bawah coating.

Atur sound velocity atau lakukan one-point/two-point calibration bila perlu. Jika material sudah diketahui, masukkan sound velocity yang sesuai. Jika butuh ketelitian lebih baik pada material tertentu, lakukan kalibrasi berbasis benda referensi dengan tebal yang sudah diketahui.

Aplikasikan coupling gel dan ukur. Oleskan gel, lalu tekan probe rata ke permukaan sampai coupling status dan angka tebal tampil stabil. Jika pembacaan tidak wajar, cek ulang gel, posisi probe, dan pertimbangkan probe lain. Alat melakukan empat pembacaan per detik.

Gunakan scan mode atau difference mode bila dibutuhkan. Scan mode berguna saat menyapu area untuk mencari titik minimum dan maksimum. Difference mode berguna bila sudah ada nominal thickness dan operator ingin langsung melihat deviasi terhadap standar internal.

Simpan hasil per area. Simpan setiap pembacaan ke grup data yang sesuai, misalnya Pipa Intake, Tangki Klarifier, atau Line CIP. Dengan begitu, jejak inspeksi lebih rapi dan mudah ditinjau ulang.

Dokumentasikan. Jika perlu bukti cepat, cetak via printer Bluetooth opsional. Jika pekerjaan selesai, pindahkan data ke PC lewat USB untuk dikelola, diformat, dicetak, atau disalin ke dokumen laporan.

Kesimpulan dan rekomendasi

PCE-TG 300-P5EE-ICA adalah thickness meter ultrasonik portabel yang paling masuk akal untuk organisasi yang perlu memeriksa ketebalan material secara non-destruktif, terutama pada pipa, tangki, pelat, dan komponen proses yang sulit diawasi hanya lewat inspeksi visual. Kekuatan utamanya ada pada kombinasi mode P-E dan E-E, probe yang bisa dipilih, memori internal besar, operasi baterai, serta opsi dokumentasi via Bluetooth dan USB. Sertifikat kalibrasi ISO pada model -ICA juga menambah nilai untuk organisasi yang sensitif terhadap jejak dokumentasi dan konsistensi pengukuran.

Alat ini paling cocok untuk tim QA/QC laboratorium uji material, maintenance utilitas air dan air limbah, industri farmasi dan biotek untuk jalur stainless serta vessel, F&B untuk tangki dan line proses, industri kimia untuk pemantauan penipisan aset, galangan atau inspeksi pelat, dan lembaga pendidikan teknik yang mengajarkan NDT.

FAQ singkat

Apakah alat ini bisa mengukur material yang dicat?

Bisa untuk banyak kasus, karena mode echo-echo membantu mengarahkan pembacaan ke ketebalan material dasar.

Apakah alat ini hanya untuk logam?

Tidak. Alat ini juga cocok untuk plastik, keramik, epoxy resin, kaca, dan material homogen lain.

Apakah hasil ukur bisa disimpan?

Bisa. Memori non-volatile resminya adalah 100 grup data dengan 100 data per grup.

Apakah alat ini bisa langsung dipakai di lapangan tanpa laptop?

Bisa. Alat bekerja dengan 4 baterai AA, memiliki memori internal, dan hasil bisa dibaca langsung di layar.

Apakah ada printer?

Bukan bawaan utama, tetapi ada opsi portable Bluetooth printer untuk mencetak reading atau grup data.

Apakah rating IP alat ini tersedia?

Nilai IP tidak dicantumkan, jadi status paling aman adalah tidak dinyatakan.

CV. Java Multi Mandiri memahami bahwa inspeksi ketebalan bukan sekadar mencari angka di layar, tetapi bagian dari keputusan penting tentang integritas aset, jadwal perawatan, dan keselamatan operasi. Karena itu, kebutuhan setiap perusahaan sering berbeda: ada yang fokus pada pipa intake instalasi air, ada yang mengejar dokumentasi inspeksi tangki stainless, ada pula yang butuh konfigurasi probe tertentu untuk permukaan melengkung atau suhu tinggi. Jika perusahaan Anda ingin meningkatkan akurasi dan efisiensi inspeksi ketebalan material dengan instrumen seperti PCE-TG 300-P5EE-ICA dan perangkat laboratorium maupun instrumentasi industri lainnya, mari diskusikan kebutuhan aplikasi Anda bersama kami agar solusi yang dipilih benar-benar sesuai dengan pekerjaan lapangan.
