PCE-VDL 16I: Alat Ukur Getaran & Shock Logger

Bayangkan palet berisi mesin presisi melaju di atas truk melintasi jalan bergelombang. Di gudang tujuan, teknisi menemukan baut yang mengendur, bantalan terasa “kasar”, dan kualitas produk pertama turun tipis—cukup untuk memicu lembur dan rapat darurat. “Kapan persisnya guncangan besar terjadi? Berapa besar?” Pertanyaan sederhana itu sulit dijawab tanpa bukti. Di sisi lain, tim proses melihat variasi mutu antarshalur dan bertanya-tanya: apakah karena getaran mesin, atau justru lingkungan (suhu, kelembapan, cahaya, tekanan udara) yang berubah-ubah?

Keresahan yang sama berulang: kita butuh perekam kejadian yang menangkap getaran 3 sumbu bersamaan dengan parameter iklim di sekitar peralatan—ringkas, hemat daya, dan mudah dipasang lepas tanpa panel/PLC. Kita juga ingin data yang bisa dipercaya untuk audit dan investigasi.

Di sinilah PCE-VDL 16I masuk: datalogger getaran 3-axis yang juga merekam suhu, kelembapan relatif, tekanan udara, dan cahaya. Ia menawarkan laju sampling hingga 800 Hz untuk percepatan 3-axis, sementara sensor lingkungan diambil hingga 1 Hz, penyimpanan ke kartu SD 32 GB, antarmuka USB lengkap dengan perangkat lunak visualisasi (termasuk grafik dan FFT), serta paket pemasangan yang serba ringkas. Cocok sebagai “kotak hitam” untuk pengiriman, commissioning, studi proses, hingga pemantauan getaran fasilitas.

Mengenal dasar teknologi

Secara fisik, percepatan adalah perubahan kecepatan per satuan waktu. Saat paket menubruk polisi tidur, percepatan melonjak hanya dalam milidetik; saat motor start/stop, struktur menerima impuls percepatan pada arah tertentu. Akselerometer 3-axis di dalam PCE-VDL 16I mengukur komponen percepatan pada sumbu X-Y-Z secara bersamaan. Angkanya dinyatakan dalam g (1 g ≈ 9,81 m/s²) sehingga kita memperoleh amplitudo dan arah kejadian.

Mengapa mencatat percepatan + lingkungan lebih unggul ketimbang inspeksi manual atau laporan lisan? Karena data berkonteks memisahkan mana gejala mekanik dan mana pengaruh lingkungan. Misalnya, lonjakan getaran bisa berkorelasi dengan kelembapan tinggi (pelumas berubah sifat), cahaya (perubahan mode operasi), atau tekanan (perbedaan ketinggian/ruang tertutup). Dengan laju sampling hingga 800 Hz pada kanal percepatan, logger ini mampu menangkap impuls cepat maupun getaran periodik, sementara sensor iklim 1 Hz cukup untuk merekam dinamika lingkungan yang relatif lambat. Hasilnya adalah timeline yang utuh: apa yang terjadi pada mesin/produk dan bagaimana kondisi sekitar saat itu.

Dibanding metode konvensional berbasis inspeksi berkala, datalogger mandiri seperti PCE-VDL 16I terus merekam bahkan ketika tidak ada operator, tidak butuh kabel permanen, dan bisa dipindah-pindah lokasi sesuai kebutuhan uji. Ini membuatnya ideal untuk fault finding cepat, validasi vendor logistik, hingga studi trial-and-error di lantai produksi—tanpa biaya integrasi sistem yang kompleks.

Spesifikasi Dan Fitur

PCE-VDL 16I adalah anggota seri VDL yang memadukan sensor percepatan 3-axis dan sensor iklim (suhu, RH, tekanan udara, cahaya) dalam satu bodi. Poin khas yang menjadikannya standout:

• Sampling percepatan hingga 800 Hz (X-Y-Z), sensor iklim hingga 1 Hz — memadukan “detak cepat” mekanik dan “detak lambat” lingkungan dalam satu perangkat.

• Rentang percepatan ±16 g, resolusi ~0,0039 g, akurasi ~0,24 g — cukup untuk shock logistik dan vibrasi operasional ringan-menengah.

• Media penyimpanan SD 32 GB + software PC untuk konfigurasi, unduh, tren, dan analisis FFT (spektrum).

• Paket siap pakai: unit, kabel USB-micro, kartu SD 32 GB, tool ejector, dan USB pen drive berisi software & manual. Pasang-rekam-analisis.

Dibanding kompetitor yang hanya merekam getaran, PCE-VDL 16I menyertakan sensor iklim internal. Ini penting—sering kali akar masalah berada di kombinasi faktor mekanik dan lingkungan. Selain itu, form factor kecil dan deployment nirkabel (tanpa PLC) menjadikannya serba cepat untuk misi investigasi dan “sampling” banyak titik di lapangan sebelum memutuskan pemasangan permanen.

Desain dan ergonomi

Tubuh PCE-VDL 16I kompak (sekitar 86,8 × 44,1 × 22,2 mm) dengan massa yang ringan untuk pemasangan di rak mesin, rangka palet, atau panel alat uji. Di dalamnya terintegrasi sensor suhu, RH, tekanan, cahaya, dan akselerometer 3-axis. Di sisi depan terdapat indikasi LED (status), di sisi sambungan ada port USB-micro untuk konfigurasi dan pengunduhan data. Kartu SD 32 GB menjadi media penyimpanan lapangan yang gampang diakses dan mudah diarsipkan.

Aspek ergonomi paling terasa adalah kemudahan workflow:

1. Colok USB → atur parameter (sampling rate, durasi, nama proyek),

2. Lepas dan pasang di titik uji (tanpa kabel daya),

3. Biarkan merekam,

4. Ambil kembali, unduh, dan analisis di PC.

Tidak perlu mencari catu daya di lapangan, tidak perlu commissioning panel, dan tidak mengubah infrastruktur kontrol yang ada. Hasilnya: teknisi bisa melakukan banyak eksperimen dalam waktu singkat, memindah unit sesuai hipotesis, dan merumuskan keputusan berbasis data.

Antarmuka dan pengalaman pengguna

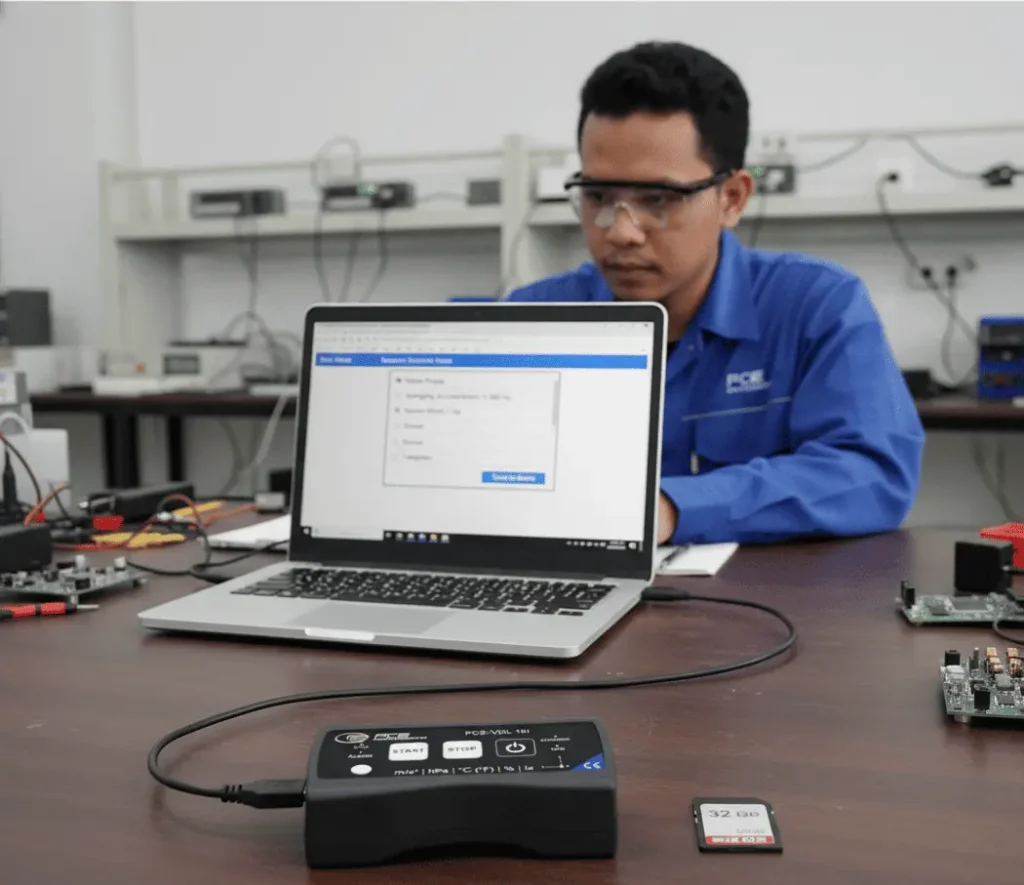

PCE-VDL 16I tanpa layar; seluruh interaksi berlangsung melalui software PC (disediakan di USB pen drive dan tersedia pada halaman unduhan). Di sana Anda mengatur mode perekaman, laju sampling (hingga 800 Hz untuk percepatan), durasi, serta memantau kapasitas SD. Setelah misi, software menampilkan grafik waktu, statistik, dan FFT untuk identifikasi komponen frekuensi dominan. Ekspor ke Excel atau format lain untuk pelaporan/kolaborasi juga disediakan.

Dua LED memudahkan pengecekan cepat di lapangan (perekaman aktif/indikasi). Karena semua konfigurasi dilakukan di PC, risiko “pengaturan salah” di lapangan berkurang—setiap misi dimulai dengan profil parameter yang terdokumentasi. Alur kerja yang ringkas ini membuat PCE-VDL 16I terasa seperti flight recorder: set sekali, biarkan bekerja, bawa pulang data.

Fitur-fitur

• Perekaman multi-sensor terintegrasi. Satu perangkat untuk getaran 3-axis + suhu + RH + tekanan + cahaya. Artinya, satu timeline menyatukan gejala mekanik dan konteks lingkungan—sangat membantu investigasi akar masalah.

• Sampling percepatan hingga 800 Hz. Cukup untuk menangkap shock cepat, ringing, dan pola periodik mesin kecepatan rendah-menengah. Sensor iklim 1 Hz melengkapi konteks operasi (perubahan shift, HVAC, bukaan pintu, dll.).

• Penyimpanan besar & portabel. SD 32 GB memudahkan misi panjang dan pengarsipan proyek. Anda bisa menyimpan dataset per lokasi/pekerjaan lalu traceback kapan pun.

• Perangkat lunak dengan FFT. Melihat spektrum frekuensi mempermudah membedakan unbalance/misalignment (periodik) dari impuls acak (shock logistik, benturan), sehingga root-cause analysis lebih cepat.

• Aksesori resmi. Tersedia ISO Calibration Certificate (opsional) bila Anda memerlukan ketertelusuran untuk audit; juga PCE-VDL MNT (mounting plate) untuk pemasangan rapi dan berulang.

Kontrol eksternal dan integrasi sistem

Berbeda dari sensor proses 4–20 mA yang menyalurkan data ke PLC, PCE-VDL 16I adalah datalogger mandiri. Ia tidak berbicara Modbus/Profinet secara langsung dan tidak memerlukan PLC untuk bekerja; seluruh kendali dilakukan dari PC via USB. Keuntungannya: deploy cepat di mana saja tanpa mengubah panel. Untuk integrasi ke ekosistem data pabrik, Anda tinggal ekspor dari software (mis. CSV/Excel) lalu impor ke BI/CMMS/SCADA historian atau analisis lanjutan di Python/Matlab. Dengan biaya masuk yang rendah, pendekatan ini fleksibel dan skalabel secara logistik—Anda dapat memiliki beberapa unit, melabeli per aset/rute, dan merotasi sesuai proyek.

Spesifikasi teknis lengkap

Ringkasan resmi untuk model PCE-VDL 16I berikut ini diambil dari datasheet/halaman produk PCE Instruments.

Membaca angka-angka ini untuk pemula: bayangkan 800 Hz sebagai kamera ber-shutter cepat—mampu “membekukan” impuls singkat. Sebaliknya, sensor iklim 1 Hz bagaikan timelapse untuk perubahan yang pelan namun penting. ±16 g memberi ruang merekam shock tinggi tanpa cepat mentok (saturasi). Resolusi 0,0039 g sensitif untuk melihat tren halus dari sesi ke sesi.

Panduan memilih komponen tambahan

Walau paket PCE-VDL 16I sudah siap pakai, aksesori yang tepat akan mempermudah pekerjaan:

• ISO Calibration Certificate (Acceleration) — pilih bila data dipakai untuk audit/kontrak (ketertelusuran metrologi).

• PCE-VDL MNT (mounting plate) — memudahkan pemasangan rapi & berulang; penting pada titik uji yang sering dipakai.

• Mount magnetik/adhesive tambahan — untuk permukaan non-logam atau lokasi sempit.

• Unit cadangan — agar bisa rolling deployment di beberapa lokasi/rute tanpa jeda.

Catatan: Tidak ada “flow rate” di perangkat ini (bukan pompa), namun tabel berikut mengilustrasikan resep setup yang kami rekomendasikan untuk beberapa skenario.

Peringatan yang memengaruhi hasil aktual:

• Kopling mekanik (kekakuan/kerataan permukaan) menentukan kualitas sinyal getaran.

• Massa tambahan (housing berat) dapat mengubah respons frekuensi—pakai pelindung seringan mungkin.

• Kontaminasi getar dari sumber lain; lakukan uji A/B (pindah lokasi) bila data tampak tidak wajar.

• Kondisi lingkungan di luar spesifikasi (suhu/kelembapan ekstrem) bisa memengaruhi elektronik/SD.

Studi Kasus Penggunaan

1) Logistik: bukti guncangan selama pengiriman
QA menyiapkan PCE-VDL 16I pada rangka palet mesin. Dengan 800 Hz pada percepatan dan 1 Hz pada parameter iklim, timeline perjalanan menunjukkan beberapa impuls > 6–8 g pada jam tertentu, bersamaan dengan kenaikan suhu saat barang terpapar matahari. Data ber-cap SD ini menjadi bukti objektif untuk evaluasi rute dan perlakuan, serta argumentasi klaim asuransi/logistik bila diperlukan.

2) Commissioning: misalignment terselubung
Pada uji jalan motor-pompa, trend memperlihatkan puncak periodik pada 1× dan 2× frekuensi putar di FFT. Setelah re-alignment, puncak turun signifikan, sementara RH konstan (menyingkirkan dugaan pelumasan menyerap air). Kombinasi getaran + iklim mempercepat root cause dan menutup rapat ruang spekulasi.

3) Fasilitas: vibrasi vitrin museum saat renovasi
Kurator menaruh VDL 16I pada rak vitrin selama jam kerja konstruksi. Percepatan 50–100 Hz cukup untuk vibrasi bangunan; sensor Lux dan tekanan membantu menandai jam aktivitas & bukaan pintu. Hasilnya menunjukkan puncak tetap di bawah batas internal sehingga koleksi tidak perlu dipindah, menghemat biaya dan risiko.

4) R&D kemasan: perbandingan desain bantalan sudut
Tim membandingkan dua desain dengan uji drop ringan. Sampling 800 Hz menangkap puncak g dan ring-down tiap desain—yang satu meredam lebih cepat. Keputusan desain diambil berbasis angka, bukan opini.

Panduan penggunaan langkah demi langkah

1) Persiapan

• Masukkan kartu SD 32 GB (sudah termasuk).

• Hubungkan ke PC via USB-micro.

• Di software: pilih nama proyek, laju sampling (percepatan hingga 800 Hz, sensor iklim 1 Hz), durasi, dan opsi tampilan. Simpan konfigurasi ke perangkat.

2) Pemasangan

• Pilih permukaan kaku & rata sedekat mungkin dengan sumber getar.

• Gunakan mounting plate (PCE-VDL MNT) atau dudukan magnetik/adhesive yang rigid.

• Konsistenkan orientasi X-Y-Z antar pengukuran untuk mempermudah perbandingan.

3) Perekaman

• Lepas dari PC, aktifkan perekaman sesuai SOP; pastikan LED status menunjukkan logging.

• Biarkan alat bekerja sepanjang misi (shift, uji jalan, rute pengiriman).

4) Pengunduhan & analisis

• Kembalikan ke PC, unduh data.

• Tinjau trend waktu; jalankan FFT untuk memisah gejala periodik vs impulsif.

• Ekspor ke Excel/BI/CMMS bila perlu; arsipkan dataset per lokasi/proyek.

5) Perawatan

• Jaga kebersihan port USB dan area pemasangan.

• Simpan perangkat sesuai rentang lingkungan yang direkomendasikan; bila perlu, jadwalkan kalibrasi ISO berkala untuk kepatuhan QA.

Kesimpulan dan rekomendasi

PCE-VDL 16I menghadirkan kombinasi unik: logger getaran 3-axis ber-800 Hz plus sensor iklim internal (suhu, RH, tekanan, cahaya) dengan penyimpanan SD 32 GB dan software yang kuat (trending + FFT). Ia bekerja mandiri tanpa PLC, mudah dipasang, dan mudah dipindah-pindah—tepat untuk QA logistik, commissioning, troubleshooting proses, dan studi fasilitas. Jika Anda butuh bukti data yang kaya konteks namun tanpa kerumitan integrasi, VDL 16I adalah pilihan rasional dan ekonomis. Untuk monitoring permanen ke PLC/SCADA, pertimbangkan sensor proses 4–20 mA; namun untuk “mengendus masalah” cepat dan lincah, perangkat ini sangat sulit ditandingi.

Cocok untuk:

• QA/Logistik yang memerlukan black-box getaran + iklim selama pengiriman.

• Maintenance/Process yang butuh investigasi cepat tanpa instalasi panel.

• R&D/Lab yang membutuhkan data percepatan 3-axis dan konteks lingkungan.

• Pengelola fasilitas/museum yang memantau vibrasi bangunan terhadap artefak/peralatan.

FAQ

1) Apakah PCE-VDL 16I bisa langsung terhubung ke PLC/Modbus/Profinet?
Tidak. Ini data logger mandiri. Konfigurasi & pengambilan data via USB ke PC; hasil bisa diekspor ke Excel/BI/CMMS atau sistem analitik Anda.

2) Berapa laju sampling maksimal yang tersedia?
Untuk percepatan 3-axis hingga 800 Hz; untuk suhu, RH, tekanan, cahaya hingga 1 Hz. Sesuaikan dengan dinamika fenomena yang ingin Anda tangkap.

3) Berapa kapasitas penyimpanan dan apa yang disertakan?
Paket menyertakan kartu SD 32 GB, kabel USB-micro, tool ejector SD, serta USB pen drive berisi software & manual.

4) Apakah tersedia kalibrasi tersertifikasi?
Ya. ISO Calibration Certificate tersedia sebagai aksesori untuk kebutuhan audit/ketertelusuran. (Untuk 16I bukan bawaan; versi “ICA” pada produk lain biasanya sudah termasuk.)

5) Apakah perangkat mendukung analisis spektrum (FFT)?
Ya, software resmi mendukung visualisasi grafik & FFT, serta ekspor ke Excel.

6) Bagaimana memilih laju sampling yang tepat?
Untuk shock cepat atau ringing, gunakan ratusan Hz (hingga 800 Hz). Untuk tren lingkungan atau studi fasilitas, 1–10 Hz pada percepatan dan 1 Hz pada iklim umumnya cukup.
