PCE-VE 1014N-F: Automotive Tester Untuk Inspeksi Visual Area Sempit Tanpa Bongkar Besar

Di dunia otomotif dan manufaktur komponen, banyak kegagalan kualitas justru berawal dari area yang “tidak kelihatan”: ruang bakar, saluran intake/exhaust, balik panel bodi, rongga sasis, housing gearbox, sampai jalur kabel dan pipa yang panjang. Pemeriksaan dari luar sering terlihat baik, tetapi cacat seperti retak rambut, korosi awal, serpihan asing (FOD), deposit karbon, atau finishing yang tidak merata bisa bersembunyi di area sempit. Ketika cacat ini lolos, risikonya bukan sekadar rework—bisa menjadi downtime, komplain pelanggan, penurunan performa, bahkan potensi kegagalan komponen di lapangan.

Masalahnya, inspeksi konvensional biasanya memaksa teknisi memilih salah satu: bongkar lebih jauh (biaya waktu dan risiko menambah kerusakan) atau “menebak” berdasarkan gejala. Pada pekerjaan QC, maintenance, atau investigasi kerusakan, keputusan berbasis bukti visual jauh lebih kuat daripada asumsi. Di sinilah perangkat inspeksi visual seperti videoscope/borescope menjadi kebutuhan praktis: memberi akses pandang ke area sempit, merekam bukti, dan membantu tim mengambil keputusan dengan percaya diri—tanpa membongkar besar.

Deskripsi Singkat PCE-VE 1014N-F

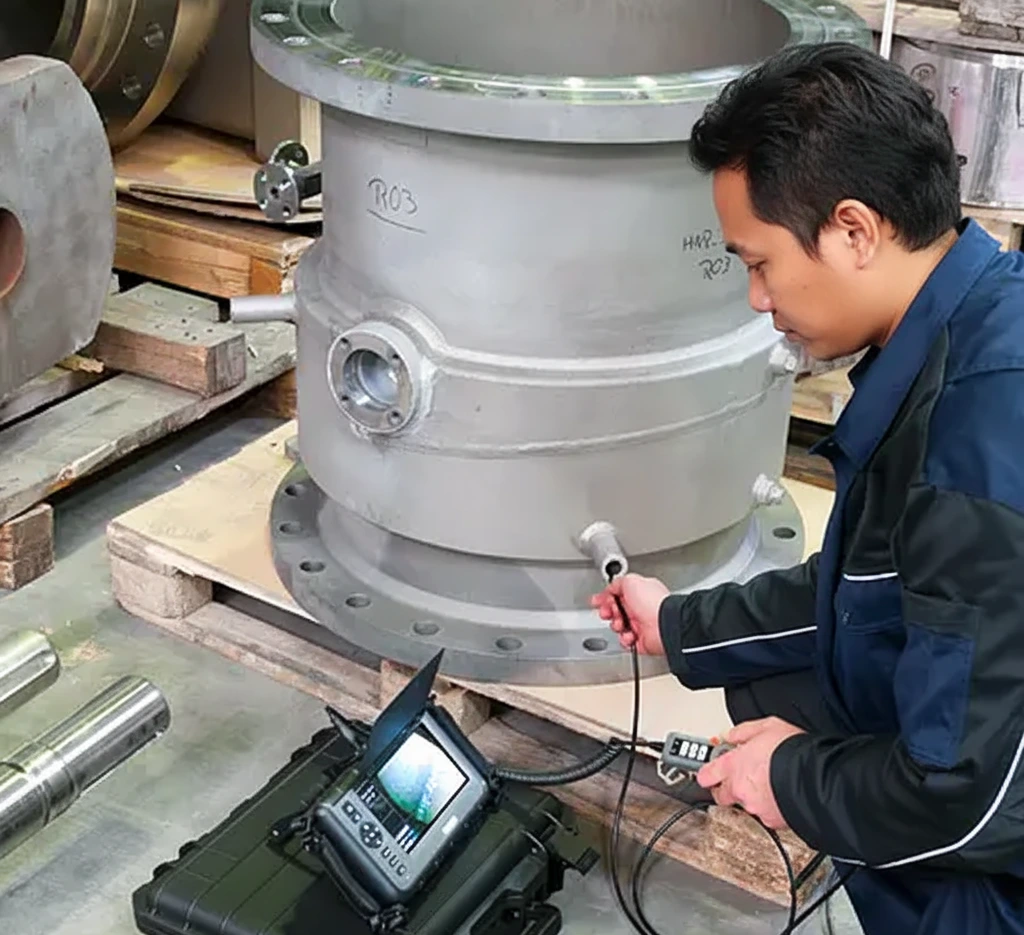

PCE-VE 1014N-F adalah videoscope (kamera inspeksi) untuk pemeriksaan visual di area sulit dijangkau, dengan layar LCD besar 7 inci sehingga detail lebih mudah terlihat saat inspeksi lapangan. Perangkat ini dapat merekam foto dan video, termasuk video dengan rekaman suara (audio) sebagai catatan inspeksi langsung di lokasi.

Dalam konteks otomotif, PCE-VE 1014N-F relevan untuk inspeksi internal komponen—misalnya deposit karbon di intake, kondisi dinding silinder, keausan/retak pada housing, hingga pemeriksaan area rongga bodi untuk indikasi karat atau sisa material. Kepala kamera 2-way (dua arah) membantu mengarahkan pandangan di ruang sempit, sementara rotasi gambar 360° (bertahap 90°) memudahkan orientasi tanpa memutar probe secara ekstrem.

Keunggulan praktisnya terletak pada kombinasi layar besar, perekaman bukti ke SD card, dan kontrol pencahayaan yang bisa disetel bertingkat. Untuk tim QC, engineer, maupun teknisi maintenance, fitur ini membantu membuat inspeksi lebih cepat, terdokumentasi, dan lebih konsisten.

Fungsi & Kegunaan Produk

Jika dijawab dengan pertanyaan “bisa dipakai buat apa?”, PCE-VE 1014N-F pada dasarnya adalah alat inspeksi visual untuk melihat, mendokumentasikan, dan mengomunikasikan kondisi area yang tidak terjangkau mata.

Jenis “pengukuran” yang dilakukan:

• Inspeksi visual internal (visual evidence) dengan kamera beresolusi VGA 640 × 480 untuk foto dan video.

• Dokumentasi inspeksi: foto (JPEG) dan video (MPEG) dengan rekaman suara sebagai catatan.

• Orientasi tampilan: rotasi gambar bertahap 90° dan opsi mirror/reflect untuk menyesuaikan sudut pandang.

Kondisi penggunaan yang umum:

• Area gelap dan sempit: kepala kamera memiliki 5 LED putih dan brightness dapat diatur 10 tingkat.

• Inspeksi yang butuh stabil: unit dapat dipasang ke tripod untuk perekaman/perbandingan kondisi.

• Kebutuhan bukti cepat: penyimpanan ke SD card (hingga 32 GB) memudahkan pemindahan data ke PC.

Masalah yang diselesaikan (contoh otomotif dan industri):

• Inspeksi deposit karbon/kerak pada throttle body, intake manifold, dan EGR passage untuk analisis performa dan rencana pembersihan.

• Pemeriksaan kondisi dinding silinder atau ruang bakar saat investigasi konsumsi oli/kompresi turun, tanpa pembongkaran besar.

• Pengecekan indikasi retak atau serpihan pada housing transmisi, diferensial, atau area casting yang tersembunyi.

• Audit kualitas hasil fabrikasi: inspeksi visual jalur las di area yang sulit diakses atau sisi dalam profil.

• Pemeriksaan rongga bodi/sasis untuk indikasi karat awal, sisa blasting, atau kontaminan pasca proses finishing.

Bidang / Industri Pengguna

• Industri otomotif (assembly, workshop, remanufacturing)

• Manufaktur & fabrikasi (machining, casting, welding, QA)

• Maintenance & inspection (plant maintenance, reliability, shutdown inspection)

• Konstruksi & perkapalan (inspeksi rongga struktur, ruang sempit)

• Energi & utilitas (inspeksi ducting, enclosure, panel)

• Pendidikan & pelatihan teknik (praktik inspeksi visual dan pelaporan)

Keunggulan / Highlights

• Layar LCD 7 inci (800 × 480) membuat detail lebih mudah terlihat saat inspeksi dibanding layar kecil, terutama saat mengejar indikasi halus.

• Kepala kamera kecil 4,5 mm dan kabel 1,5 m memadai untuk banyak jalur inspeksi otomotif dan komponen industri.

• Kepala kamera 2-way memudahkan mengarahkan pandangan di ruang sempit, dengan dukungan pengunci posisi kepala kamera saat sudut sudah pas.

• Perekaman foto dan video dengan audio membantu pelaporan inspeksi: teknisi bisa memberi narasi temuan tanpa mengetik di lokasi.

• Brightness 10 level dan fitur “boost” untuk area gelap membantu mendapatkan exposure yang usable saat inspeksi rongga.

• Rotasi gambar 360° bertahap 90° membantu orientasi tanpa memaksa memutar probe di ruang sempit.

• Penyimpanan ke SD card sampai 32 GB memudahkan manajemen bukti inspeksi dan transfer ke PC.

Perbandingan & Posisi Produk

Pada inspeksi area sempit, ada tiga pendekatan umum: metode manual (cermin/senter), kamera kecil generik, dan videoscope industri seperti PCE-VE 1014N-F.

Perbandingan dengan metode manual/konvensional:

• Akses visual: cermin dan senter sering kalah di jalur berbelok; kepala 2-way membantu mengarahkan pandangan ke area target.

• Bukti inspeksi: metode manual sulit terdokumentasi; videoscope menyimpan foto/video dan dapat ditinjau ulang.

• Konsistensi: pencahayaan manual tidak stabil; LED dengan brightness bertingkat memberi hasil lebih seragam.

• Keputusan teknis: dengan bukti visual, diskusi QC–engineering lebih cepat karena berbasis data, bukan deskripsi lisan.

Posisi PCE-VE 1014N-F dalam kategori alat sejenis (meter portabel sekelasnya):

• Masuk kelas videoscope industri dengan layar besar untuk inspeksi lapangan, menonjol pada aspek ergonomi visual (7 inci) dan kemampuan perekaman lengkap (foto + video + audio).

• Cocok untuk tim yang membutuhkan dokumentasi inspeksi rapi namun tetap praktis dibawa, dengan strap dan opsi tripod.

Tabel ringkas (manfaat praktis):

Spesifikasi Teknis

Berikut spesifikasi teknis utama PCE-VE 1014N-F yang biasanya paling “kepakai” saat evaluasi engineering/QC.

Catatan penting untuk lingkungan kerja: bagian probe/kepala kamera pada keluarga perangkat ini menekankan perlindungan dan ketahanan, termasuk rambu pemakaian agar kabel tidak dibengkokkan berlebihan dan perlu hati-hati terhadap cairan otomotif tertentu seperti diesel oil, brake fluid, dan transmission oil.

Tata Cara Pemakaian

Berikut alur ringkas 5–7 langkah yang realistis dipakai teknisi di lapangan:

1. Persiapan alat
   Isi daya baterai terlebih dahulu sebelum pekerjaan inspeksi, terutama untuk job yang panjang.

2. Pasang kabel videoscope dengan benar
   Hubungkan kabel borescope ke unit utama, pastikan posisi masuk tepat dan kencangkan sealing nut agar koneksi stabil.

3. Nyalakan unit dan pasang SD card
   Nyalakan perangkat, kemudian masukkan SD card untuk menyimpan foto/video.

4. Arahkan kamera ke area inspeksi
   Masukkan probe perlahan. Untuk area berbelok, manfaatkan kontrol 2-way pada handle kabel dan kunci posisi jika sudut sudah pas.

5. Atur pencahayaan dan orientasi tampilan
   Sesuaikan brightness bertahap, gunakan zoom digital seperlunya, dan rotasi/mirror tampilan agar interpretasi temuan lebih nyaman. Zoom digital tersedia hingga 5x pada perangkat keluarga ini.

6. Rekam bukti
   Ambil foto dengan tombol Snap dan rekam video dengan tombol Record. Video tersimpan ke SD dan ada audio file untuk komentar inspeksi.

7. Review dan transfer data
   Putar ulang file di LCD untuk validasi cepat. Lalu pindahkan data ke PC melalui mode USB (reader/camera) sesuai kebutuhan dokumentasi.

Catatan praktik baik:

• Hindari menekuk kabel terlalu tajam; untuk reliabilitas, ada panduan agar tidak membengkokkan kabel melewati sudut tertentu pada varian kabel tertentu.

• Pada lingkungan otomotif, jaga agar kepala kamera tidak kontak dengan cairan tertentu (misalnya brake fluid dan transmission oil) untuk mengurangi risiko kerusakan.

Cara Kerja / Metode Pengukuran

Metode kerja PCE-VE 1014N-F dapat dipahami sebagai inspeksi visual berbasis kamera dengan pencahayaan terintegrasi:

• Kamera di ujung probe menangkap gambar/video, dibantu LED putih untuk menerangi rongga gelap.

• Kepala kamera 2-way memungkinkan pengarahaan sudut pandang tanpa memutar seluruh probe secara agresif, berguna saat jalur inspeksi berbelok.

• Sistem rotasi gambar di layar (bertahap 90°) membantu orientasi inspeksi—misalnya saat membaca marking atau melihat retak yang posisinya “miring” terhadap operator.

• Penyimpanan ke SD card membuat bukti inspeksi portabel: file dapat dipindahkan, diarsipkan, dan dipakai untuk tren analisis atau approval QC.

Untuk pekerjaan yang menuntut bukti berulang (misalnya after-repair verification), perangkat keluarga ini juga mendukung mode perekaman berulang (repeat recording) dengan durasi tertentu, sehingga inspeksi periodik bisa lebih konsisten.

Kelengkapan Produk

Kelengkapan bisa bervariasi per paket penjualan, namun dokumen produk menyebutkan elemen inti berikut:

• Unit videoscope PCE-VE 1014N-F

• Kabel videoscope 1,5 m dengan kepala kamera 2-way

• SD card 8 GB

• Tas/box pelindung (robust carrying case)

Pada halaman produk PCE Instruments, contoh isi paket juga mencantumkan item seperti cleaning kit, kabel USB, power supply, video cable, dan hard case.

Manfaat bagi Pengguna

• Efisiensi kerja
  Banyak inspeksi bisa dilakukan tanpa bongkar besar; waktu diagnosis dan verifikasi cenderung turun karena teknisi melihat langsung area target.

• Peningkatan kualitas dan konsistensi QC
  Dengan foto/video dan orientasi tampilan yang bisa diatur, inspeksi jadi lebih repeatable dan mudah diaudit antar shift atau antar inspector.

• Penghematan biaya rework dan downtime
  Menemukan indikasi lebih dini (karat awal, deposit, retak halus) membantu perencanaan tindakan sebelum menjadi kegagalan besar.

• Pengurangan salah interpretasi
  Catatan audio pada video membantu menyamakan persepsi antar tim (QC–engineering–maintenance) karena temuan dijelaskan saat bukti direkam.

• Dokumentasi teknis yang lebih rapi
  Data di SD card dapat dipindah ke PC dan dijadikan lampiran laporan inspeksi atau histori unit/komponen.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi visual area sempit atau sulit dijangkau pada komponen/ruang internal, sekaligus merekam bukti foto dan video (dengan audio) untuk kebutuhan QC, maintenance, dan analisis masalah.

2. Apakah pengukurannya merusak material?
   Tidak. Prinsipnya inspeksi visual menggunakan kamera. Selama probe dimasukkan dengan hati-hati dan mengikuti praktik pemakaian, inspeksi bersifat non-destruktif.

3. Bisa digunakan untuk material apa saja?
   Bisa untuk berbagai material selama ada akses fisik untuk probe dan kondisi lingkungan sesuai batas perangkat. Dalam otomotif, umum dipakai pada metal (stainless/steel/aluminium casting), plastik housing, rongga bodi, dan jalur ducting.

4. Apakah perlu kalibrasi?
   Untuk videoscope, yang krusial adalah pengecekan fungsi (layar, pencahayaan, perekaman, kebersihan lensa) dan kondisi mekanik kabel/probe sebelum kerja. Pengecekan rutin dan perawatan kebersihan kepala kamera membantu menjaga kualitas gambar.

5. Siapa yang paling cocok menggunakan alat ini?
   Teknisi workshop dan maintenance, QC inspector, engineer (process/quality/reliability), serta decision maker yang membutuhkan bukti inspeksi untuk approval, investigasi, atau audit.
