PCE-VE 1034N-F: Videoscope 2-Arah Untuk Inspeksi Internal Kendaraan Tanpa Bongkar Total

Di bengkel otomotif modern, proses diagnosis dan quality control makin sering “berhadapan” dengan area yang tidak bisa dilihat langsung: ruang bakar, intake manifold, saluran EGR, housing turbo, rongga panel bodi, hingga celah sempit di balik harness dan bracket. Di sisi lain, tuntutan lead time servis dan target kualitas finishing tidak memberi ruang untuk bongkar-pasang berulang. Akibatnya, banyak keputusan teknis masih mengandalkan dugaan, jejak tidak langsung (bunyi, asap, error code), atau inspeksi parsial.

Risikonya nyata: misdiagnosis membuat komponen diganti padahal akar masalahnya berbeda; kerusakan internal luput terdeteksi hingga berujung comeback, klaim garansi, atau downtime. Pada sisi quality control, cacat internal seperti retak rambut, sisa serpihan (FOD), atau kontaminasi di saluran sempit bisa lolos ke tahap berikutnya dan baru “meledak” saat uji akhir atau ketika unit sudah di tangan pelanggan. Karena itu, kebutuhan alat inspeksi visual non-destruktif yang bisa masuk ke area sempit, memberi gambar jelas, dan membantu dokumentasi temuan menjadi semakin penting.

Deskripsi Singkat PCE-VE 1034N-F

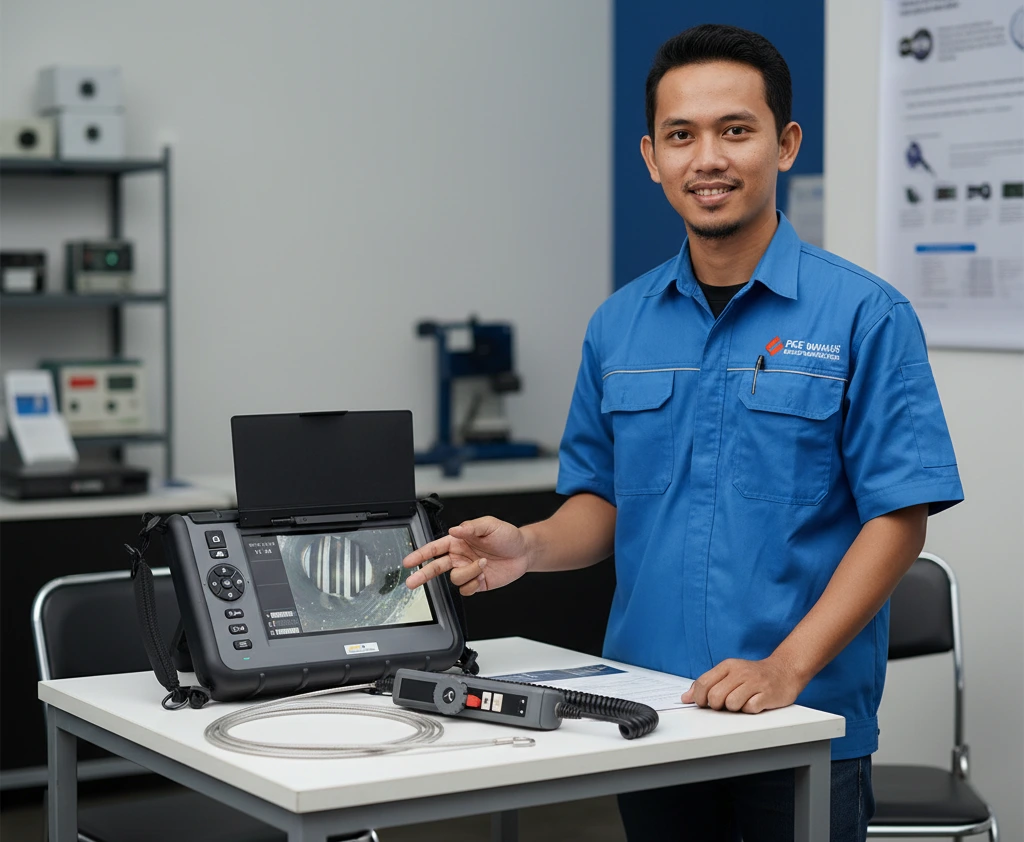

PCE-VE 1034N-F adalah videoscope (inspection camera/borescope) untuk inspeksi visual di area sulit dijangkau, dengan kamera kepala berdiameter kecil 4,5 mm dan kemampuan gerak 2-arah. Unit ini dirancang untuk membantu teknisi, QC, dan engineer melihat kondisi internal tanpa perlu pembongkaran besar, sambil tetap bisa menyimpan bukti berupa foto maupun video.

Keunggulan utamanya ada pada kombinasi: layar LCD 7 inci untuk melihat detail dengan nyaman, perekaman gambar/video ke SD card, serta kontrol di unit kabel untuk membantu orientasi dan pencahayaan saat inspeksi. Secara praktik, alat ini mendukung workflow inspeksi yang lebih rapi: lihat, nilai, dokumentasikan, dan komunikasikan temuan ke tim atau pelanggan.

Fungsi & Kegunaan Produk

Pertanyaan paling penting di lapangan: “Bisa dipakai buat apa, dan masalah apa yang diselesaikan?”

Jenis pekerjaan yang umum dikerjakan dengan PCE-VE 1034N-F meliputi:

1. Inspeksi visual internal komponen otomotif

   • Ruang bakar dan permukaan piston untuk indikasi detonation, scoring, atau deposit.

   • Dinding silinder untuk goresan, glazing, atau bekas overheat.

   • Saluran intake/exhaust untuk deposit karbon, serpihan, atau kebocoran internal.

   • Housing turbo/intercooler piping untuk kontaminasi oli dan partikel.

2. Pemeriksaan area sempit pada bodi dan rangka

   • Area dalam panel, rongga pilar, belakang trim, atau celah yang tidak terjangkau mata.

   • Indikasi korosi awal di rongga tertutup, atau kondisi sealant/undercoat yang tidak terlihat dari luar.

3. Dokumentasi temuan untuk quality control dan audit

   • Simpan foto (JPEG) dan video (MPEG dengan rekaman suara) agar temuan bisa dibahas lintas tim, termasuk untuk klaim garansi atau laporan inspeksi.

   • Video dengan audio membantu teknisi memberi konteks langsung saat perekaman (misalnya titik lokasi, kondisi, dan rekomendasi tindakan).

4. Kondisi penggunaan

   • Area gelap: pencahayaan LED pada camera head dan pengaturan brightness 10 langkah membantu menjaga visibilitas.

   • Area lembap/berdebu: perlindungan unit utama IP57 dan head/kabel IP67 membantu inspeksi di lingkungan kerja yang “tidak ideal”.

Intinya, alat ini menyelesaikan masalah utama inspeksi internal: akses visual, orientasi kamera, dan pembuktian temuan tanpa menghentikan proses terlalu lama.

Bidang / Industri Pengguna

Target pengguna yang paling relevan (contoh komersial yang umum):

• Industri otomotif (bengkel, fleet maintenance, remanufacturing, aftermarket)

• Manufaktur & fabrikasi (inspeksi komponen, cavity, dan hasil machining)

• Maintenance & inspection (preventive/predictive maintenance peralatan dan mesin)

• Energi & utilitas (inspeksi pipa kecil, housing, enclosure)

• Konstruksi & perkapalan (inspeksi area sempit pada struktur/kompartemen)

• Quality control & assurance (audit visual internal dan verifikasi proses)

Keunggulan / Highlights

Berikut poin yang biasanya paling terasa manfaatnya saat alat dipakai rutin:

• Kamera kepala diameter 4,5 mm memudahkan masuk ke jalur sempit tanpa “memaksa” komponen dibongkar.

• Kepala kamera 2-arah (2-way) membantu mengarahkan pandang ke area target, bukan sekadar melihat lurus ke depan.

• Layar 7 inci (800 × 480) membuat detail lebih mudah dinilai di lokasi kerja, tanpa harus selalu memindahkan file ke PC dulu.

• Perekaman foto dan video ke SD card (maks. 32 GB) memudahkan pencatatan QC, sharing temuan, dan dokumentasi garansi.

• Video tersimpan dengan rekaman suara: praktis untuk “narasi temuan” saat inspeksi dilakukan.

• Rotasi tampilan 360° (increment 90°) membantu membaca orientasi atau tulisan/marking tanpa memutar probe secara agresif.

• Ketahanan kerja: drop test 1 m memberi rasa aman untuk penggunaan lapangan yang realistis.

• Runtime sekitar 5 jam per charge dan charging time sekitar 3 jam mendukung satu siklus kerja inspeksi harian.

Untuk rujukan publik yang secara eksplisit mencantumkan model ini, halaman produk PCE-VE 1034N-F tersedia di situs PCE Instruments.

Perbandingan & Posisi Produk

Inspeksi internal pada kendaraan dan mesin sering dilakukan dengan tiga pendekatan: metode konvensional (bongkar), inspeksi visual “serba kira-kira” (lampu + kaca), atau videoscope/borescope.

Perbandingan ringkas:

Posisinya dalam kategori alat sejenis:

• PCE-VE 1034N-F berada di kelas videoscope industri dengan layar besar 7 inci dan kemampuan dokumentasi lengkap (foto + video + audio), dengan head diameter kecil 4,5 mm serta kontrol dan fitur orientasi yang mendukung inspeksi teknis, bukan sekadar “kamera selang” untuk lihat-lihat.

Spesifikasi Teknis

Tabel berikut merangkum spesifikasi kunci yang biasanya paling dibutuhkan oleh engineer/QC saat memilih alat:

Tata Cara Pemakaian

Versi ringkas yang realistis untuk workflow inspeksi otomotif (5–7 langkah):

1. Persiapan alat

   • Pastikan baterai terisi sebelum operasi pertama; pengisian dilakukan dengan menghubungkan perangkat ke power.

   • Periksa kondisi casing dan konektor, terutama bila alat sering dibawa lapangan.

2. Pasang kabel/probe

   • Hubungkan borescope cable ke main unit, pastikan masuk benar lalu kencangkan sealing nut.

   • Untuk probe 2-way, gunakan penanda (white dot) sebagai orientasi saat memasang konektor agar tidak terbalik.

3. Nyalakan perangkat dan pasang SD card

   • Tekan dan tahan tombol power sekitar 3 detik untuk menyalakan.

   • Masukkan SD card melalui slot untuk penyimpanan foto/video.

4. Lakukan inspeksi visual

   • Arahkan camera head ke area target.

   • Atur brightness sesuai kondisi; tersedia 10 level untuk membantu area gelap.

   • Gunakan kontrol 2-way pada kabel untuk membelokkan kepala kamera kanan/kiri, dan gunakan locking lever bila ingin “mengunci” posisi pandang saat dokumentasi.

5. Rekam bukti temuan

   • Foto: tekan tombol Snap untuk menyimpan gambar yang sedang tampil.

   • Video: tekan Record untuk mulai, tekan lagi untuk berhenti; file otomatis tersimpan di SD card dan audio direkam untuk komentar.

6. Review cepat di lokasi (opsional)

   • Gunakan fungsi playback untuk mengecek hasil, agar tidak pulang membawa data “kurang jelas”.

7. Transfer data ke PC (bila diperlukan)

   • Hubungkan USB untuk mode pembacaan data/penampilan live di komputer sesuai pilihan “READER” atau “CAMERA”.

Catatan penting untuk lingkungan otomotif:

• Hindari kontak camera/probe dengan cairan tertentu seperti bensin tanpa timbal, diesel oil, machine oil, brake fluid, dan transmission oil karena berisiko merusak probe.

• Saat menggulung kabel, jaga diameter gulungan minimal 15 cm untuk menjaga keandalan.

Cara Kerja / Metode Pengukuran

Videoscope bekerja bukan dengan “mengukur nilai numerik” seperti thickness gauge, melainkan memindahkan penglihatan Anda ke area yang sulit dijangkau: camera head menangkap gambar, LED memberi iluminasi, lalu gambar ditampilkan real-time pada layar. Pada PCE-VE 1034N-F, aspek yang membuat inspeksi lebih efektif adalah:

• Pencahayaan terintegrasi dengan 5 LED putih di camera head untuk meminimalkan bayangan pada rongga sempit.

• Viewing angle 135° membantu memperluas area yang terlihat, sehingga teknisi tidak harus menggeser probe terlalu sering untuk “menyapu” permukaan.

• Kemampuan rotasi tampilan 360° (per 90°) membantu orientasi visual: tulisan, mark, atau pola gores bisa dibaca tanpa memutar kabel agresif.

• Perekaman video disertai audio memungkinkan inspeksi berbasis bukti, bukan hanya catatan ingatan.

Kelengkapan Produk

Berdasarkan daftar “delivery scope” pada halaman produk PCE Instruments, kelengkapan umumnya mencakup: unit videoscope, SD memory card 8 GB, cleaning kit untuk camera head, USB cable, power supply untuk monitor, video cable, dan hard case.

Secara praktis, yang biasanya paling sering dipakai harian:

• Unit utama videoscope PCE-VE 1034N-F

• Kabel borescope 3 m dengan head 2-way

• SD card (penyimpanan)

• USB cable (transfer data)

• Cleaning kit (perawatan camera head)

• Hard case (proteksi transport)

Manfaat bagi Pengguna

Dari sudut pandang engineer/QC senior, manfaat yang paling “terukur” biasanya terasa di empat area berikut:

• Efisiensi kerja

  • Mengurangi waktu bongkar-pasang hanya untuk verifikasi visual.

  • Mempercepat keputusan: lanjut repair, lanjut machining, rework, atau accept.

• Peningkatan kualitas

  • Temuan internal yang sebelumnya luput (retak halus, deposit, kontaminasi) lebih mudah diverifikasi karena visual langsung dan bisa diulang.

  • Membantu standardisasi inspeksi: foto/video menjadi referensi yang sama untuk semua pihak.

• Penghematan biaya

  • Mengurangi penggantian komponen yang tidak perlu akibat asumsi.

  • Mengurangi risiko repeat job dan klaim garansi karena temuan terdokumentasi.

• Pengurangan kesalahan komunikasi

  • Bukti foto/video dengan narasi audio membuat diskusi lintas tim lebih cepat, terutama antara teknisi lapangan, QC, dan decision maker.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi visual di area sempit dan sulit dijangkau, seperti bagian internal komponen kendaraan atau mesin, dengan hasil yang bisa direkam sebagai foto dan video.

2. Apakah pengukurannya merusak material?
   Tidak. Videoscope melakukan inspeksi visual (non-destruktif). Risiko umumnya lebih terkait cara memasukkan probe (jangan dipaksa) dan menjaga agar tidak mengenai cairan tertentu.

3. Bisa digunakan untuk material apa saja?
   Selama ada akses fisik untuk camera head dan kondisi lingkungan sesuai, alat ini bisa dipakai pada permukaan metal, plastik, atau komposit untuk tujuan visual. Untuk area lembap/berdebu, kelas proteksi unit utama IP57 dan head/kabel IP67 membantu.

4. Apakah perlu kalibrasi?
   Karena perangkat ini bukan alat ukur numerik, kebutuhan “kalibrasi” berbeda. Praktik yang disarankan adalah pengecekan fungsi sebelum pekerjaan: layar tampil normal, LED bekerja, fokus sesuai jarak kerja (depth of field 10–60 mm), dan perekaman tersimpan.

5. Siapa yang cocok menggunakan alat ini?
   Teknisi otomotif, engineer maintenance, QC/QA, inspector, dan supervisor yang membutuhkan inspeksi internal berbasis bukti tanpa pembongkaran besar.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya inspeksi visual non-destruktif dalam mendukung pengambilan keputusan teknis di bengkel, manufaktur, maupun maintenance industri. Kami melayani klien bisnis dan aplikasi industri dengan menyediakan instrumen berkualitas seperti PCE-VE 1034N-F Videoscope serta perangkat pengujian dan pengukuran lainnya untuk membantu tim Anda mempercepat inspeksi, memperkuat dokumentasi kualitas, dan menekan risiko kesalahan diagnosis. Jika Anda ingin meningkatkan akurasi dan efisiensi inspeksi internal pada kendaraan atau peralatan industri, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
