PCE-VE 1500-28200: Videoscope 4-Arah untuk Inspeksi Internal Mesin Kendaraan Lebih Cepat dan Terdokumentasi

Di dunia otomotif dan manufaktur komponen, banyak kegagalan kualitas justru berawal dari area yang tidak terlihat mata: ruang bakar, saluran intake–exhaust, rumah bearing, celah sambungan, hingga bagian dalam housing yang sempit. Retak rambut pada weld seam, pitting akibat korosi, serpihan benda asing (FOD), atau keausan dini sering luput saat inspeksi visual konvensional karena akses terbatas dan sudut pandang tidak ideal. Akibatnya, masalah baru terdeteksi saat uji akhir, saat mesin sudah dirakit, atau lebih buruk lagi saat unit beroperasi di lapangan.

Risikonya bukan sekadar rework. Keterlambatan temuan cacat dapat memicu klaim pelanggan, downtime, kegagalan fungsi komponen kritikal, dan biaya garansi yang membengkak. Dalam konteks quality control dan maintenance, kebutuhan utamanya sederhana: melihat kondisi internal dengan jelas, mengarahkan kamera dengan presisi, lalu menyimpan bukti visual yang rapi untuk analisis, tindakan perbaikan, dan pelacakan mutu. Di titik inilah videoscope industri seperti PCE-VE 1500-28200 menjadi alat yang relevan, karena menjembatani inspeksi internal yang sulit menjadi proses yang cepat, repeatable, dan terdokumentasi.

Deskripsi Singkat PCE-VE 1500-28200

PCE-VE 1500-28200 adalah videoscope industri (inspection camera/borescope) dengan kepala kamera 4-arah (4-way articulation) yang dikendalikan motor secara elektrik melalui joystick. Alat ini dirancang untuk inspeksi visual di ruang sempit seperti bagian dalam mesin, bore, dan komponen tertutup, tanpa harus membongkar rakitan secara berlebihan.

Dalam pekerjaan QC, maintenance, maupun engineering support, videoscope ini membantu pengguna memeriksa kondisi internal, menangkap foto dan video, lalu menyimpannya ke media penyimpanan untuk dokumentasi. PCE-VE 1500-28200 menggunakan layar sentuh 7 inci beresolusi tinggi untuk memudahkan navigasi, memiliki pencahayaan LED yang bisa diatur bertingkat, serta mendukung output ke monitor eksternal melalui HDMI saat dibutuhkan untuk kerja tim atau pembuktian di area inspeksi.

Keunggulan utamanya ada pada kombinasi kontrol arah kamera 4-arah, diameter probe yang ramping, pencahayaan kuat, dan kemampuan rekam–arsip yang praktis. Dengan pendekatan ini, inspeksi internal tidak lagi “sekadar melihat”, tetapi menjadi workflow inspeksi yang bisa diulang, dibandingkan (before/after), dan dipertanggungjawabkan lewat bukti visual.

Fungsi & Kegunaan Produk

Jawaban singkatnya: alat ini dipakai untuk “melihat dan menilai” kondisi internal komponen yang sulit dijangkau.

Jenis pekerjaan yang umum dilakukan dengan PCE-VE 1500-28200 meliputi:

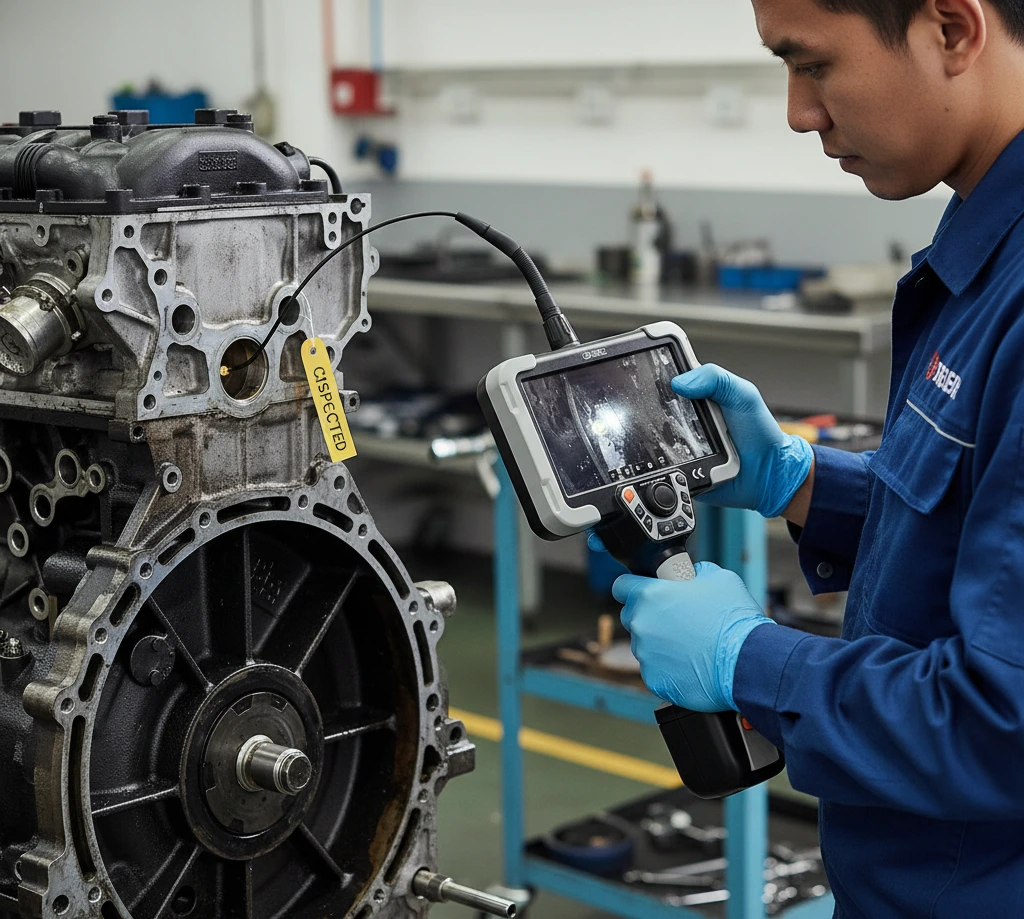

• Inspeksi internal mesin kendaraan: ruang bakar, dinding silinder, valve area, jalur intake/exhaust, dan indikasi carbon build-up atau scoring pada permukaan.

• Pemeriksaan kondisi bore, lubang, dan rongga sempit pada komponen otomotif maupun part manufaktur, terutama saat akses langsung terbatas.

• Evaluasi weld seam, wear, dan kerusakan internal tanpa pembongkaran besar, untuk mempercepat diagnosis di proses QA/QC maupun investigasi failure.

• Dokumentasi foto/video untuk laporan inspeksi, diskusi lintas tim, dan pembuktian temuan (misalnya untuk tindakan korektif).

• Inspeksi di lapangan (site) pada area yang memerlukan alat handheld dengan baterai lepas-pasang dan penyimpanan lokal.

Kondisi penggunaan yang paling terasa manfaatnya:

• Area sempit dan berliku yang butuh arah pandang dinamis (bukan sekadar kamera lurus).

• Situasi inspeksi cepat di line produksi, incoming inspection, atau troubleshooting unit.

• Kebutuhan bukti visual yang rapi untuk traceability dan audit kualitas.

Bidang / Industri Pengguna

• Industri otomotif (OEM, tier supplier, bengkel perawatan armada)

• Manufaktur & fabrikasi komponen (machining, casting, welding assembly)

• Engineering office & quality control (analisis cacat, expert opinion)

• Maintenance & inspection (preventive/predictive maintenance pada peralatan berongga/tertutup)

• Energi & utilitas (inspeksi area internal komponen tertentu di fasilitas)

• Aerospace dan inspeksi khusus (kasus penggunaan borescope untuk inspeksi internal)

Keunggulan / Highlights

• Kepala kamera 4-arah dengan motor elektrik: kontrol arah lebih presisi lewat joystick, membantu “mengintip” sudut yang biasanya sulit.

• Bending angle hingga 190°: memudahkan melihat balik sudut di ruang sempit.

• Layar sentuh 7 inci beresolusi 1920 × 1200: tampilan detail membantu keputusan cepat saat inspeksi.

• Pencahayaan dapat diatur 5 level: adaptif untuk permukaan reflektif, area gelap, atau jarak dekat.

• Rekam foto dan video (JPG/MP4) + zoom digital sampai 8×: memperkaya dokumentasi dan pembacaan detail.

• Penyimpanan internal 16 GB dan dukungan hingga 128 GB eksternal: cocok untuk inspeksi rutin dan arsip jangka menengah.

• Output ke monitor eksternal via (mini) HDMI: memudahkan pembuktian temuan dan kolaborasi di lapangan.

• Baterai removable dan tetap bisa dipakai saat charging: mengurangi “alat mati di tengah inspeksi”.

• Selubung kabel tungsten braided dan material kepala kamera titanium alloy: dirancang untuk ketahanan pada penggunaan industri.

Perbandingan & Posisi Produk

Dalam inspeksi internal, banyak tim masih mengandalkan metode konvensional: senter + cermin kecil, kamera endoskop murah, atau pembongkaran parsial. Metode tersebut bisa bekerja, tetapi sering mengorbankan tiga hal: keterjangkauan sudut pandang, repeatability, dan kualitas dokumentasi.

Dibanding metode manual/konvensional

• Metode senter/cermin: murah, tetapi sudut pandang terbatas dan sulit menyimpan bukti visual yang konsisten.

• Pembongkaran komponen: hasil inspeksi bisa maksimal, tetapi biaya waktu, risiko kontaminasi/kerusakan, dan downtime meningkat.

• Endoskop non-articulating: dapat masuk ke rongga sempit, namun kesulitan saat perlu “belok” untuk melihat area di balik sudut.

Posisi PCE-VE 1500-28200 di kelas alat sejenis

PCE-VE 1500-28200 berada pada kategori videoscope industri handheld dengan articulating head (4-way). Nilai praktisnya muncul saat tim membutuhkan:

• Kontrol arah kamera yang stabil untuk mencari indikasi cacat dari berbagai sudut.

• Visual yang cukup detail untuk keputusan cepat di line/maintenance.

• Workflow dokumentasi (foto/video, pemanggilan gambar, hingga pembuatan report) yang mendukung pelaporan QC.

Tabel ringkas berikut membantu memetakan perbedaannya:

Spesifikasi Teknis

Berikut spesifikasi kunci PCE-VE 1500-28200 untuk kebutuhan industrial testing & measurement.

Catatan praktis dari sisi penggunaan: pada seri PCE-VE 1500, pencahayaan dapat diatur 0–5 level, file dapat disimpan ke memori internal atau SD card, dan sistem mendukung output HDMI untuk tampilan sinkron ke layar eksternal.

Tata Cara Pemakaian

Berikut alur ringkas pemakaian yang umum dipakai teknisi QC/inspection agar hasil konsisten dan alat lebih awet.

1. Persiapan alat
   Pastikan unit, probe, dan konektor dalam kondisi baik. Siapkan media penyimpanan (misalnya SD card) dan pastikan kapasitas tersedia.

2. Pasang dan siapkan probe
   Hubungkan handle ke host, luruskan insertion tube, lalu atur arah probe ke posisi 0° sebelum masuk ke objek inspeksi.

3. Nyalakan perangkat
   Tekan tombol power beberapa detik sampai perangkat menyala. Pastikan indikator baterai mencukupi untuk durasi inspeksi.

4. Atur pencahayaan dan tampilan
   Sesuaikan brightness LED pada level yang pas (0–5). Jika perlu, gunakan zoom digital dan rotasi gambar untuk memudahkan interpretasi.

5. Proses inspeksi dan pengambilan bukti
   Masukkan tube secara perlahan ke area inspeksi. Kendalikan articulation dengan joystick sesuai kebutuhan sudut pandang. Ambil foto (snapshot) atau rekam video untuk bukti temuan.

6. Review dan dokumentasi
   Tinjau hasil foto/video di menu preview. Untuk pelaporan, seri ini mendukung pembuatan test report dalam format PDF dari gambar yang dipilih.

7. Setelah selesai
   Luruskan kembali probe sebelum menarik keluar. Matikan perangkat, bersihkan bagian depan/probe dari residu agar tidak terjadi korosi, lalu simpan di carrying case.

Catatan penting di lapangan:

• Hindari memaksa joystick ketika ada tahanan besar saat articulation; hentikan dan reset posisi untuk mencegah kerusakan mekanisme.

• Jangan gunakan untuk inspeksi peralatan yang sedang bergerak atau berarus, dan hindari paparan medan elektromagnetik kuat/area gas mudah terbakar.

Cara Kerja / Metode Pengukuran

PCE-VE 1500-28200 bekerja sebagai sistem inspeksi visual: kamera di ujung probe menangkap gambar/video, sementara LED di kepala kamera memberikan iluminasi agar permukaan internal terlihat jelas. Keunikan utamanya pada mekanisme 4-way articulation yang digerakkan motor elektrik. Artinya, arah kepala kamera bisa dibelokkan dan distabilkan lewat joystick untuk mengarahkan pandang ke titik yang dicurigai, bukan hanya “maju lurus”.

Untuk kebutuhan dokumentasi, perangkat mendukung:

• Penyimpanan foto/video (JPG/MP4) ke memori internal atau SD card.

• Tampilan live ke monitor eksternal via HDMI saat inspeksi memerlukan pembuktian bersama.

• Fitur perbandingan tampilan (picture-in-picture) yang berguna saat membandingkan kondisi sebelum–sesudah tindakan atau membandingkan area referensi vs area indikasi.

Pada seri PCE-VE 1500 juga tersedia fungsi measurement (opsional) dengan beberapa mode pengukuran berbasis tampilan yang mendukung analisis lebih lanjut pada gambar.

Kelengkapan Produk

Kelengkapan dapat mengikuti paket penjualan; untuk PCE-VE 1500-28200 umumnya mencakup:

• Unit videoscope PCE-VE 1500-28200

• Baterai removable 7.4 V 6400 mAh (umumnya 2 unit pada delivery scope tertentu)

• Kartu memori 64 GB / SD card dan card reader

• Kabel USB-C dan adaptor/charger USB-C (PD)

• Kabel HDMI ke mini HDMI (untuk output display, bila disertakan pada paket tertentu)

• Carrying case untuk transport dan proteksi

• Dokumentasi/manual

Manfaat bagi Pengguna

• Efisiensi kerja inspeksi: akses visual internal lebih cepat dibanding bongkar komponen, sehingga troubleshooting dan keputusan hold/release bisa dipercepat.

• Peningkatan kualitas keputusan QC: articulation 4-arah membantu memastikan area kritis benar-benar teramati dari sudut yang tepat, bukan sekadar “terlihat sekilas”.

• Penghematan biaya rework dan downtime: temuan lebih dini mengurangi rework di tahap akhir dan menurunkan risiko kegagalan saat unit sudah terpasang/beroperasi.

• Pengurangan kesalahan interpretasi: dokumentasi foto/video memudahkan second opinion, diskusi dengan engineering, dan pembuktian temuan tanpa mengandalkan ingatan inspeksi.

• Traceability lebih rapi: dukungan penyimpanan besar dan pembuatan report membantu membangun histori inspeksi untuk audit kualitas dan continuous improvement.

FAQ

Untuk apa alat ini digunakan?

Untuk inspeksi visual area internal yang sulit dijangkau, seperti bagian dalam mesin, bore, rongga sempit, dan area tertutup, sekaligus merekam foto/video sebagai dokumentasi.

Apakah pengukuran merusak material?

Tidak. Ini metode inspeksi visual non-destruktif; kamera masuk melalui akses yang tersedia tanpa perlu merusak permukaan, selama prosedur penggunaan dan kehati-hatian mekanis dijaga.

Bisa digunakan untuk material apa saja?

Umumnya bisa untuk berbagai material selama ada akses fisik untuk probe dan kondisi lingkungan sesuai batas suhu/kelembapan. Banyak penggunaan industri melibatkan komponen logam dan housing tertutup.

Apakah perlu kalibrasi?

Untuk fungsi inspeksi visual, fokusnya pada kualitas tampilan dan prosedur penggunaan yang konsisten (pencahayaan, jarak fokus, orientasi). Jika menggunakan fitur measurement (opsional), praktik terbaiknya adalah mengikuti prosedur dan setting yang konsisten agar hasil perbandingan antar inspeksi tetap valid.

Siapa yang cocok menggunakan alat ini?

Teknisi QC, inspector NDT/visual, teknisi maintenance, engineer proses/manufaktur, hingga tim investigasi failure yang membutuhkan bukti visual internal yang rapi dan cepat.
