PCE-VE 360N: Borescope Mini untuk Inspeksi Pipa dan Mesin Tanpa Bongkar, Data Terdokumentasi

Ada satu jenis masalah lapangan yang bikin tim maintenance, QA/QC, dan engineer kompak menghela napas: gangguan yang “terasa” ada, tetapi lokasinya tidak kelihatan. Pompa terdengar kasar, aliran menurun, tekanan naik-turun, atau kualitas produk berubah—namun ketika panel dibuka, semuanya tampak normal. Penyebabnya sering bersembunyi di area yang tidak bisa diintip dengan mata: bagian dalam pipa, ducting, ruang sempit di mesin, permukaan sambungan, atau komponen internal yang tertutup.

Di pengolahan air (WTP/WWTP), contoh paling sering adalah deposit, biofilm, atau korosi di dalam pipa kecil dan jalur sampling. Di pabrik makanan-minuman, residu produk bisa menumpuk di titik mati (dead leg) atau sudut tertentu pada pipa proses. Di farmasi dan biotek, validasi kebersihan dan inspeksi area sulit dijangkau bisa menjadi pekerjaan berisiko jika hanya mengandalkan dugaan. Bahkan di teaching lab kampus, kegiatan pembelajaran terkait inspeksi non-destruktif (NDT) sering terhambat karena alat inspeksi visual internal tidak tersedia atau terlalu rumit.

Masalahnya bukan sekadar “melihat”. Yang dibutuhkan adalah melihat dengan cara yang rapi dan bisa dipertanggungjawabkan: ada bukti berupa foto/video, ada konteks kapan diambil, dan bisa dipindahkan ke komputer untuk laporan audit, investigasi deviasi, atau dokumentasi preventive maintenance. Tanpa itu, diskusi antar tim sering buntu: satu orang yakin ada retak halus, yang lain bilang hanya bayangan. Di sinilah kamera inspeksi internal (borescope) menjadi alat yang praktis—bukan untuk menggantikan pengujian lain, tapi untuk mempercepat diagnosis awal dan mengurangi bongkar-pasang yang tidak perlu.

Mekanisme Borescope: Kamera Mini, Pencahayaan LED, dan Dokumentasi Digital

Borescope industri pada dasarnya adalah “mata” berdiameter kecil yang dipasang di ujung kabel panjang. Ujung ini dimasukkan ke area sempit—misalnya pipa atau rongga mesin—lalu gambar ditampilkan ke layar di perangkat genggam. Agar gambar tetap terbaca di ruang gelap, digunakan lampu LED di dekat lensa. Karena jarak dan sudut pandang sering sulit, sistem borescope yang baik biasanya membantu lewat pencahayaan yang stabil dan kemampuan merekam.

Pada PCE-VE 360N, teknologi kuncinya mencakup:

• Kepala kamera tahan air dengan 3 LED dan iluminasi otomatis (3 LEDs, automatic).

• Sensor gambar CMOS.

• Layar TFT LCD 3,5 inci untuk menampilkan hasil secara real-time.

• Kemampuan pembesaran digital/zoom hingga 2x (digital image magnification/zoom up to 2 times, tertulis pada bagian deskripsi).

• Perekaman foto dan video langsung ke kartu SD (termasuk), sehingga inspeksi bisa menjadi bukti, bukan sekadar “pengamatan”.

Dalam jangka panjang, pendekatan inspeksi visual internal seperti ini penting karena membantu siklus perawatan berbasis kondisi (condition-based maintenance). Banyak gangguan bermula dari gejala kecil: retak rambut, deposit tipis, atau sealing yang mulai rusak. Jika gejala itu tertangkap lebih awal lewat inspeksi visual, tim bisa merencanakan tindakan sebelum menjadi downtime. Nilainya terasa di lapangan: lebih sedikit pembongkaran “coba-coba”, lebih cepat menentukan titik masalah, dan dokumentasi inspeksi lebih mudah disusun untuk audit atau rapat teknis.

Catatan penting dari dokumen: perangkat ini dinyatakan bukan untuk penggunaan medis (not for medical use / not to be used for medical applications).

Mengenal PCE-VE 360N dan Nilai Uniknya untuk Inspeksi Harian

PCE-VE 360N diposisikan sebagai automotive tester/borescope, namun aplikasi yang disebutkan pabrikan meluas: inspeksi non-destruktif (NDI) pada mesin, peralatan, hingga area seperti dinding, pipa, ventilasi, duct, dan aplikasi HVACR. Yang membuat alat seperti ini “istimewa” bukan karena satu fitur bombastis, melainkan kombinasi spesifikasi yang pas untuk kerja lapangan: diameter kabel kecil, pencahayaan memadai, perekaman data, serta opsi kamera depan dan kamera samping.

Dari informasi yang tampak pada gambar:

• Diameter kabel 3,9 mm memungkinkan masuk ke lubang kecil atau jalur sempit.

• Ada dua jenis kabel kamera dalam paket: kamera depan dan kamera samping 90° (side camera).

• Ada playback di perangkat, sehingga teknisi bisa mengecek ulang temuan tanpa harus memindahkan file dulu.

• Penyimpanan termasuk kartu SD 8 GB, dan disebut bisa ditingkatkan hingga 32 GB.

• Ada keluaran data melalui Mini USB 1.1 dan AV out untuk integrasi tampilan/transfer.

Jika dibandingkan kategori borescope portabel sekelasnya, poin pembeda yang terasa di kerja lapangan biasanya ada pada “akses sudut pandang” (kamera depan vs samping), ketahanan lingkungan (IP), serta kerapian alur dokumentasi (rekam, simpan, transfer). PCE-VE 360N menonjol di area itu karena paketnya sudah menyertakan dua kabel kamera berbeda dan media simpan bawaan.

Desain dan Ergonomi: Ringkas, Tahan Lapangan, dan Siap Masuk Area Sulit

Dari spesifikasi resmi, dimensi perangkat genggam adalah 207 × 118 × 37 mm dan berat (termasuk carrying case) 450 g. Angka ini memberi gambaran bahwa unitnya cukup ringkas untuk dibawa teknisi keliling area proses, tidak terlalu besar untuk dipakai di ruang sempit, dan masih masuk akal untuk kerja inspeksi sambil berdiri.

Kabel kamera menggunakan tipe semi-rigid “gooseneck” (tertulis pada highlight). Ini penting secara ergonomi karena kabel yang terlalu lemas membuat ujung kamera sulit diarahkan, sementara kabel yang terlalu kaku menyulitkan manuver di tikungan. Dengan sifat semi-kaku, operator biasanya bisa “membentuk” arah masuk kabel, lalu mempertahankan posisi saat inspeksi.

Untuk ketahanan lingkungan, pabrikan menyatakan perlindungan kamera IP68: dust tight dan waterproof, dengan keterangan dapat berada di bawah air hingga 30 menit pada kedalaman sampai 1,5 m. Ini relevan untuk inspeksi di area lembap, bak, sump, atau pipa yang masih basah (tentu tetap perlu kehati-hatian terkait keselamatan kerja).

Batas suhu operasi dan penyimpanan yang dinyatakan adalah -10 hingga 60 °C. Rentang ini cocok untuk banyak kondisi industri, termasuk ruang mekanikal, area proses yang tidak ekstrem, dan pekerjaan lapangan umum.

Catu daya disebut menggunakan baterai lithium-ion isi ulang 3,7 V. Pabrikan tidak menyatakan durasi pakai per pengisian pada gambar yang Anda kirim, jadi durasi baterai ditulis sebagai tidak dinyatakan pabrikan. Dalam paket pengiriman, juga ada adaptor daya (mains power adapter), yang membantu jika perangkat digunakan dalam sesi inspeksi panjang.

Antarmuka dan Pengalaman Pengguna: Layar 3,5 Inci, Ikon Universal, dan Alur Cepat

PCE-VE 360N menggunakan monitor TFT LCD 3,5 inci (88,9 mm). Ukuran ini umumnya cukup untuk melihat detail anomali seperti deposit, goresan, atau retak, tanpa perlu perangkat tambahan. Kelebihan layar terintegrasi adalah inspeksi bisa dilakukan real-time: operator bisa mengatur posisi kabel, mengubah sudut, lalu langsung merekam saat objek terlihat jelas.

Untuk pengalaman pengguna, beberapa hal yang secara eksplisit tertulis pada dokumen:

• Perekaman gambar dan video memungkinkan.

• Playback data gambar pada perangkat memungkinkan.

• Penyimpanan ke kartu SD, memudahkan transfer ke PC.

Instruksi Anda menyebut “menu intuitif menggunakan ikon universal, memudahkan tanpa bergantung bahasa tertentu”. alur kerja perangkat borescope portabel seperti ini biasanya sederhana: live view → capture foto/video → review → transfer file. PCE-VE 360N mendukung alur itu lewat playback di perangkat dan media SD.

Fitur Kunci yang Paling Terasa di Lapangan: LED Otomatis, Kamera Samping, dan Rekaman Bukti

Berikut fitur dan manfaat praktisnya.

• 3 LED dengan iluminasi otomatis
  Manfaatnya sederhana: bagian dalam pipa itu gelap. LED membantu mempertahankan keterbacaan gambar, sementara “otomatis” mengurangi kebutuhan mengutak-atik setelan ketika masuk-keluar area dengan refleksi berbeda.

• Dua opsi sudut pandang: kamera depan dan kamera samping 90°
  Kamera depan cocok untuk melihat jalur di depan ujung kabel, misalnya memastikan tidak tersangkut atau memeriksa ujung pipa. Kamera samping 90° berguna untuk mengamati dinding pipa, sambungan, area weld, atau deposit yang menempel di sisi.

• Zoom digital hingga 2x
  Ini membantu saat operator perlu melihat detail kecil tanpa harus memaksa kabel terlalu dekat (yang bisa memperburuk fokus atau membuat ujung kamera menyentuh permukaan).

• Rekam foto dan video ke SD card, plus playback di perangkat
  Manfaatnya besar untuk QA/QC dan audit. Operator bisa menyimpan bukti visual, mengulang klip di tempat untuk memastikan temuan, lalu membawa file itu ke laporan.

• Tahan air IP68 pada kepala kamera
  Berguna untuk inspeksi di lingkungan basah, termasuk area utilitas, sumur inspeksi, atau pipa yang tidak sepenuhnya kering.

Dengan kombinasi ini, borescope tidak hanya jadi alat “cek cepat”, tetapi juga alat dokumentasi untuk tim lintas fungsi: maintenance, QA, engineering, dan manajemen aset.

Kontrol Eksternal dan Integrasi Sistem: Transfer ke PC, Output AV, dan Workflow Audit

Pada spesifikasi tertulis antarmuka Mini USB 1.1 / AV out. Ini memberi dua opsi integrasi:

• Mini USB untuk pemindahan data ke PC (sesuai deskripsi: easy transfer to PC).

• AV out untuk menampilkan hasil ke monitor eksternal (berguna saat inspeksi dilakukan bersama tim, pelatihan, atau diskusi temuan).

Format data yang dinyatakan:

• Foto: JPEG dengan resolusi 640 × 480 pixel.

• Kompresi: MPEG 4.

• Format video: ASF (320 × 240).

• Video output format: NTSC / PAL.

Dari sisi sistem mutu, yang penting adalah file dapat dipindahkan dan diarsipkan. Workflow yang sering dipakai di lab/industri:

1. Simpan file inspeksi di SD card dengan penamaan standar (tanggal-lokasi-unit).

2. Pindahkan ke PC.

3. Lampirkan ke laporan inspeksi (PDF/Word) atau unggah ke folder audit.

4. Jika organisasi memakai LIMS/CMMS, file bisa ditautkan sebagai lampiran pekerjaan maintenance (cara integrasi detail bergantung sistem internal; pabrikan tidak menyatakan software khusus pada gambar).

Yang perlu diingat: resolusi foto 640×480 dan video 320×240 cukup untuk dokumentasi temuan umum, namun untuk inspeksi yang menuntut detail mikroskopik, biasanya dibutuhkan sistem resolusi lebih tinggi (itu pertimbangan pemilihan alat, bukan kelemahan mutlak).

Spesifikasi Teknis Lengkap

Tabel spesifikasi PCE-VE 360N

Penjelasan angka dengan bahasa awam:

• Diameter 3,9 mm itu kira-kira setebal ujung kabel charger kecil. Artinya bisa masuk ke lubang inspeksi yang sempit tanpa perlu membesar-besarkan akses.

• Depth of field 1,5–10 cm berarti objek akan terlihat paling jelas ketika jaraknya berada di kisaran itu. Terlalu dekat bisa blur, terlalu jauh bisa kurang detail.

• Field of view 67° bisa dibayangkan seperti sudut pandang kamera ponsel yang tidak terlalu lebar, fokus untuk melihat area tertentu dengan lebih “terarah”.

• IP68 pada kepala kamera membantu saat inspeksi di area basah, tapi tetap perlu prosedur kerja aman: pastikan area tidak berisiko listrik dan ikuti SOP.

Panduan Memilih Komponen Tambahan dan Aksesori yang Relevan untuk Inspeksi

Instruksi Anda meminta tabel “pemilihan rentang konduktivitas”, namun produk ini adalah borescope, bukan meter konduktivitas. Agar tetap berguna dan sesuai fungsi, bagian ini diadaptasi menjadi panduan memilih komponen kamera (front vs side) dan aksesori kerja inspeksi yang memengaruhi kualitas hasil.

Tabel ringkas memilih kabel kamera: depan vs samping 90°

Aksesori dan perlengkapan yang biasanya membantu (di luar paket)

Pabrikan menyebut isi paket (delivery scope) sebagai: perangkat borescope, dua kabel kamera (front dan side 90°), SD card 8 GB, USB cable, carrying case, adaptor daya, dan manual. Aksesori di bawah ini tidak dinyatakan termasuk, tetapi sering dipakai untuk meningkatkan hasil inspeksi:

• Label/penanda kabel dan titik inspeksi (memudahkan traceability dalam laporan).

• Lampu kerja area (untuk operator, bukan untuk kamera).

• Cairan pembersih dan lap non-serat untuk membersihkan ujung kamera setelah inspeksi (penting di WTP/WWTP dan F&B).

• Pelindung APD sesuai lokasi: sarung tangan, kacamata, face shield, dan prosedur LOTO bila inspeksi dekat mesin aktif.

Faktor yang memengaruhi kualitas gambar dan interpretasi

• Kebersihan lensa dan permukaan target (kabut/film tipis bisa menipu).

• Jarak objek terhadap kamera (ingat depth of field 1,5–10 cm).

• Kondisi refleksi (permukaan mengkilap bisa membuat silau; LED otomatis membantu, tetapi operator tetap perlu mengatur sudut).

• Tikungan pipa dan radius tekuk (bending radius 90 mm memberi batas manuver).

• Getaran saat perekaman (untuk video, stabilitas memengaruhi keterbacaan).

Dua Skenario Pemakaian Realistis: Dari WWTP sampai Utility HVAC

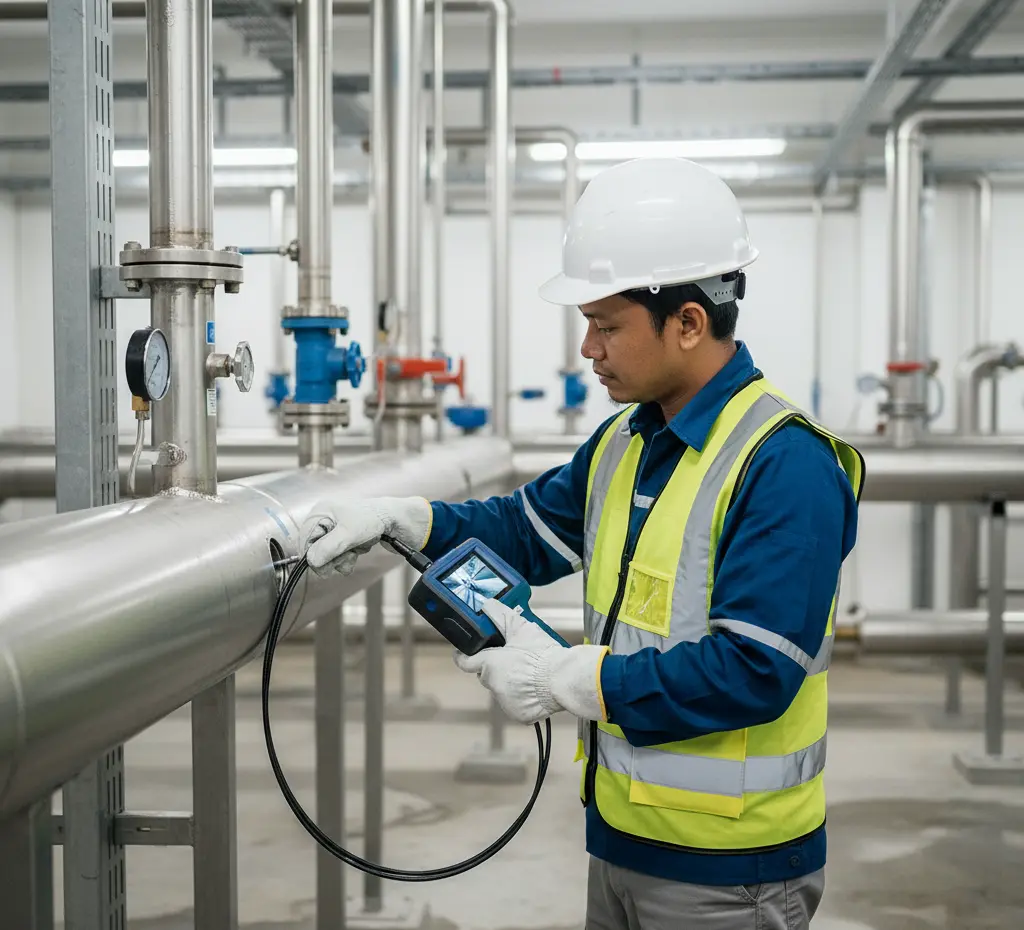

Skenario 1: Inspeksi deposit dan korosi di jalur utilitas WWTP

Bayangkan tim utilitas WWTP melihat penurunan laju aliran pada jalur tertentu dan curiga ada deposit atau penyempitan. Membongkar pipa bisa mengganggu operasi dan butuh izin kerja. Dengan PCE-VE 360N, tim bisa melakukan inspeksi awal lewat port inspeksi atau titik akses yang sudah ada.

Alur realistisnya:

• Gunakan kamera depan untuk menelusuri jalur masuk dan memastikan lintasan aman.

• Beralih ke kamera samping 90° untuk memeriksa dinding pipa: apakah ada kerak, biofilm, atau indikasi korosi.

• Rekam video singkat (format ASF 320×240 sesuai spesifikasi) pada segmen yang dicurigai, lalu ambil foto (JPEG 640×480) pada area yang paling representatif.

• Lakukan playback di perangkat untuk memastikan bukti cukup jelas sebelum alat ditarik keluar.

• Setelah shift selesai, transfer file ke PC (Mini USB/SD card) dan lampirkan pada laporan inspeksi internal.

Hasil yang diharapkan bukan “angka performa”, melainkan kepastian visual: apakah perlu flushing, pigging, pembersihan kimia, atau inspeksi lanjutan dengan metode lain.

Skenario 2: Inspeksi ducting/HVAC untuk menemukan sumber kontaminan atau kerusakan ringan

Di fasilitas F&B atau farmasi, kebersihan udara dan kondisi ducting berdampak pada kualitas lingkungan produksi. Ketika ada keluhan partikel meningkat atau bau tidak biasa, tim sering perlu memeriksa area duct yang sulit dijangkau.

Dengan kabel 1 m dan diameter 3,9 mm, borescope dapat dimasukkan lewat akses panel kecil. Kamera samping 90° sering berguna untuk melihat permukaan duct. LED membantu di ruang gelap, dan dokumentasi foto/video memudahkan diskusi: apakah ada penumpukan debu, kelembapan, atau kerusakan permukaan.

Sekali lagi, tidak ada klaim “turun 20%” atau angka penghematan, karena itu bergantung konteks. Namun secara workflow, alat ini membantu mempercepat keputusan: bersihkan titik tertentu, jadwalkan shutdown untuk perbaikan, atau lakukan inspeksi lanjutan.

Panduan Cara Menggunakan PCE-VE 360N Langkah demi Langkah

Berikut langkah penggunaan yang disesuaikan dengan masalah pendahuluan: inspeksi pipa dan ruang sempit tanpa bongkar.

1. Persiapan keselamatan dan titik akses
   Pastikan area aman: jika dekat mesin berputar atau sistem bertekanan, ikuti SOP dan lakukan isolasi bila diperlukan. Tentukan titik akses inspeksi (port, flange, panel inspeksi). Siapkan APD.

2. Pilih kabel kamera yang tepat

   • Mulai dengan kamera depan untuk navigasi masuk.

   • Siapkan kamera samping 90° jika target inspeksi adalah dinding pipa atau permukaan samping.

3. Pastikan media simpan siap
   Pastikan SD card terpasang (paket menyertakan 8 GB). Jika organisasi Anda butuh sesi panjang, pertimbangkan media hingga 32 GB (sesuai spesifikasi: dapat ditingkatkan hingga 32 GB).

4. Masukkan kabel perlahan dan jaga radius tekuk
   Ikuti jalur pipa dengan perlahan, hindari memaksa tikungan tajam. Ingat bending radius 90 mm. Jika terasa tersangkut, tarik sedikit dan atur ulang arah.

5. Optimalkan jarak untuk ketajaman
   Usahakan target berada dalam kisaran depth of field 1,5–10 cm. Bila gambar blur, mundurkan atau majukan sedikit hingga detail muncul.

6. Gunakan LED otomatis dan atur sudut untuk mengurangi silau
   Pada permukaan mengkilap, silau bisa menutupi retak halus atau deposit. Ubah sudut kamera atau jarak hingga pola permukaan terlihat.

7. Rekam bukti: foto dan video

   • Ambil foto pada area representatif (JPEG 640×480).

   • Ambil video singkat saat mengamati area panjang atau saat ingin menunjukkan konteks lokasi temuan.

8. Review di tempat (playback)
   Manfaatkan playback di perangkat untuk memastikan hasil cukup jelas. Jika tidak jelas, ulangi dari posisi yang sedikit berbeda.

9. Bersihkan dan simpan perangkat
   Setelah inspeksi, bersihkan ujung kamera sesuai kebutuhan (khususnya setelah masuk area limbah). Simpan di carrying case.

10. Transfer data ke PC dan rapikan dokumentasi
    Pindahkan file ke PC via SD card atau Mini USB. Beri nama file sesuai standar internal (tanggal-lokasi-unit). Lampirkan pada laporan QA/QC, CAPA, atau catatan preventive maintenance.

Kesimpulan dan rekomendasi

PCE-VE 360N adalah borescope portabel yang fokus pada inspeksi visual internal tanpa pembongkaran besar. Dari spesifikasi resmi pada gambar yang Anda kirim, kekuatan utamanya ada pada diameter kabel 3,9 mm, dua opsi kamera (depan dan samping 90°), iluminasi 3 LED otomatis, kemampuan rekam foto/video ke SD card, serta ketahanan kepala kamera dengan IP68 (hingga 30 menit pada 1,5 m).

Untuk organisasi yang paling diuntungkan:

• Tim utilitas WTP/WWTP yang sering perlu inspeksi pipa basah atau ruang sempit.

• QA/QC dan engineering di F&B, farmasi, biotek yang membutuhkan dokumentasi temuan visual untuk investigasi dan audit.

• Teaching lab kampus yang mengajarkan dasar inspeksi non-destruktif dan dokumentasi inspeksi.

• Tim HVACR dan maintenance fasilitas yang perlu melihat kondisi ducting/ruang mesin tanpa downtime panjang.

Jika kebutuhan Anda menuntut detail gambar sangat tinggi, Anda mungkin mempertimbangkan borescope resolusi lebih besar. Namun untuk inspeksi praktis harian yang menekankan akses, ketahanan, dan bukti dokumentasi, PCE-VE 360N menawarkan paket spesifikasi yang jelas dan workflow yang rapi.

FAQ singkat

1. Apakah PCE-VE 360N bisa dipakai untuk inspeksi bawah air?
   Kepala kamera memiliki proteksi IP68 dan dinyatakan dapat berada di bawah air hingga 30 menit pada kedalaman sampai 1,5 m.

2. Apakah bisa merekam video dan foto?
   Bisa. Pabrikan menyatakan perekaman image dan video memungkinkan, serta playback di perangkat.

3. Bagaimana cara memindahkan file ke komputer?
   Pabrikan menyebut easy transfer to PC, dan antarmuka yang tersedia adalah Mini USB 1.1 serta penyimpanan menggunakan SD card.

4. Apa perbedaan kamera depan dan kamera samping 90°?
   Kamera depan untuk melihat lurus ke arah maju (navigasi dan inspeksi objek di depan). Kamera samping 90° lebih efektif untuk melihat dinding pipa atau permukaan samping.

5. Berapa resolusi foto dan video yang dihasilkan?
   Foto: JPEG 640×480. Video: ASF 320×240 (sesuai spesifikasi pada gambar).

6. Apakah alat ini boleh dipakai untuk aplikasi medis?
   Tidak. Dokumen menyatakan not for medical use / not to be used for medical applications.
